Установка розеток в бетонную стену: сверление отверстий

Особенности монтажа двойного подрозетника

В целом установка двух и более подрозетников выполняется аналогично установке одинарной модели. Главное отличие заключается в том, что для прокладки провода между розетками в этом случае необходимо использовать специальные соединители, которые в народе называют «бабочками».

Разметка стены для установки группы подрозетников выполняется, начиная с крайнего в ряду изделия. После этого при помощи уровня проводится линия, длина которой соответствует общей длине розеточного блока. Далее, на этой линии через каждые 71 мм отмечаются точки, соответствующие центрам входящих в блок изделий.

Для быстрого присоединения «бабочки» к подрозетнику последний оборудован специальными пазами с обеих сторон. Таким образом можно установить любое число розеток или выключателей.

После изготовления отверстия для каждого подрозетника с использованием одного из перечисленных выше способов необходимо прорезать соединительные ниши между этими отверстиями. Для этой цели лучше всего использовать «болгарку».

В заключение нужно сказать, что приобретать подрозетники следует вместе с розетками. В этом случае можно на месте проверить соответствие их размеров и избежать проблем с установкой этих элементов электрической проводки.

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала монтажа, нелишне будет понять, какие бывают подрозетники и как правильно их выбрать.

Всего их есть три основных вида – для монтажа в бетон или кирпич, гипсокартон или дерево. Каждый из них отвечает определенным правилам безопасности и обеспечивает должное удобство монтажа.

• Стандартный подрозетник. Это пластиковый стакан с прорезями на дне, через которые заводится кабель. Кроме этого, благодаря этим прорезям стакан лучше фиксируется в гипсе, алебастре или другом растворе.
• Для гипсокартона. Полностью на основе стандартного, но дополнительно в нем есть лапки, которые притягиваются от дна к верху болтами и надежно фиксируют подрозетник в стене.
• Для дерева. Сюда надо подобрать железные подрозетники – они не так часто продаются, но долго выбирать их не придется – их выпускает не такое уж и большое количество производителей.

Установка розетки в бетонную стену

Весь процесс монтажа розеток условно можно разбить на несколько этапов:

• создание штроб и укладка проводки;
• сверление отверстия под коробку и ее монтаж;
• крепление розетки к коробке.

Создание штроб и укладка проводки

Схема электропроводки на кухне.

Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.

Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.

Глубина канавок зависит от толщины электрического кабеля, но должна быть не меньше 3 см без его учета.

Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.

После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.

Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.

Сверление отверстия под коробку и ее монтаж

Сверление отверстия под коробку осуществляется следующим образом:

Подключение трёхфазной розетки.

1. С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
2. По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
3. Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.

После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.

Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.

После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.

Крепление розетки к коробке

Схема соединения проводов в распределительной коробке под одну розетку.

Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).

Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.

Почему так важна установка подрозетников в доме

Подключение электроустановочных устройств к силовому кабелю обязательно должно быть безопасным. Правилами предусмотрено, чтобы каждая розетка монтировалась вместе с защитным корпусом – подрозетником. Эта монтажная коробка или стакан обеспечивает защиту от поражения электротоком.

Установка монтажных стаканов повышает пожарную безопасность при использовании электрических розеток

Розетки навесного типа, а также уличные модели уже укомплектованы защитным корпусом, который соответствует требованиям безопасности. Устройства встраиваемого типа при монтаже желательно снабжать подрозетниками.

Основные функции установочных коробок для розеток:

Конструкционная – стаканы надежно фиксируют и удерживают розетку в стене.
Защитная – коробка предотвращает попадание пыли, влаги и посторонних предметов в электроустановочное устройство.
Защита от поражения электрическим током – стаканы для установки розеток в бетонные стены и перегородки изготавливаются из материалов-диэлектриков, благодаря чему несущие конструкции защищены от попадания тока с контактов.
Эстетическая – посадочное место из пластика или металла обеспечивает вокруг розетки ровную поверхность, поэтому вся зона установки выглядит аккуратно.
Пожаробезопасность – если внутри розетки возникнет возгорание, то пламя не сможет покинуть пределов короба.

Розетки и выключатели, установленные в специальные стаканы, выглядят более аккуратно и эстетично

Особенности монтажа двойного подрозетника

Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.

Работы выполняют со следующим порядком:

·         Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.

·         Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.

·         Создают отверстия одним из способов, который был описан ранее.

·         Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.

·         Погружение провода внутрь одного из отверстий.

·         После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.

Процесс установки

Подготовка

Внимание
Подрозетники бывают несъёмные. Они представляют с собой одно целое с колодкой

Тогда разборка несколько упрощается и ускоряется.

• Если сверху на бетонную стену, то устройство рекомендуется фиксировать пластиковыми дюбелями. Стену необходимо заранее подготовить, просверлив в определённых местах отверстия, соответствующие диаметру дюбеля.
• Если сверху на деревянную стену, то устройство крепится саморезами.
• Если установка скрытая, то сначала необходимо высверлить в бетонной или кирпичной стене отверстие под монтажную коробку, соответствующее её размерам. Лучше всего для таких работ подойдёт насадка «корончатое сверло» по бетону. С помощью этой насадки и дрели вырезается круглое отверстие, которое зачищается и грунтуется. Провод, ведущий к распределительной коробке, укладывается в штробу под слой штукатурки. Штроба тоже заранее зачищается и грунтуется.

Схемы подключения

Существует несколько вариантов схем подключения:

• Одна из популярных: к силовым контактам розетки подключается красный фазный провод L и нулевой рабочий N синего цвета. Затем к пружинному контакту подключается защитный жёлто-зелёный PE-проводник. Из распределительного щитка в ответвительную коробку для электропроводки заводится красный, синий и жёлто-зелёный провода, последний выполняет функцию заземления по трёхпроводному кабелю. По схеме подключения провода ведут от автоматического выключателя розеток.
• В ответвительной коробке кабель от электрощита разветвляется: один провод идёт к розетке, а другой – в следующую ответвительную коробку, через которую будет осуществляться подключение других точек.
• В ответвительных коробках одноимённые провода соединяются по цветам: фаза с фазой (красные), ноль с нолём (синие), заземление с заземлением (жёлто-зелёные).

Сборка монтажных коробок

Монтажные коробки выполняют несколько важных функций:

• Надёжно удерживают розетку в стене.
• Коробки изготавливаются из диэлектрических материалов, они предотвращают попадание электрического потенциала от контактов на несущие конструкции.
• Защищают устройство от попадания влаги, пыли, посторонних предметов.
• Помогают избежать пожара. При возникновении внутреннего возгорания пламя не проникает за пределы подрозетника.
• Придают достойный вид месту установки, так как вокруг устройства получается ровная поверхность.

Этапы установки монтажной коробки:

1. Разметка.
2. Сверление отверстий. Для круглого отверстия в бетоне или кирпиче подойдёт коронка по камню. Но отверстие можно высверлить дрелью или болгаркой. На этом этапе проделываются штробы. Готовые отверстия для подрозетников и штробы зачищаются щёткой или строительным пылесосом, грунтуются.
3. Установка коробки в нишу на алебастр или гипс.

Совет
Чтобы алебастр или гипс не застывали слишком быстро, в воду рекомендуется добавить клей ПВА.

Подключение электрики

Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля.

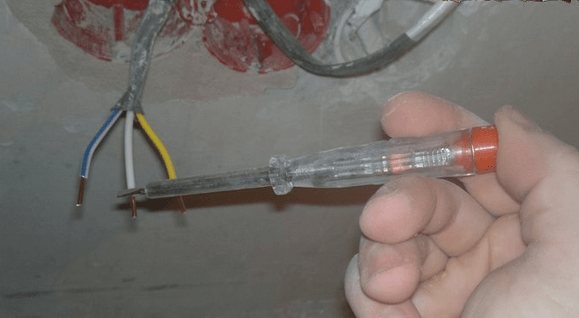

Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.

Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается.

Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.

У подключения проводов тоже есть особенности, которые надо учитывать.

·         Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.

·         Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.

·         Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.

·         Синий – на ноль, оставшаяся часть – для фазы.

·         Заземление подключают только к контакту, который для него предназначен.

·         Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.

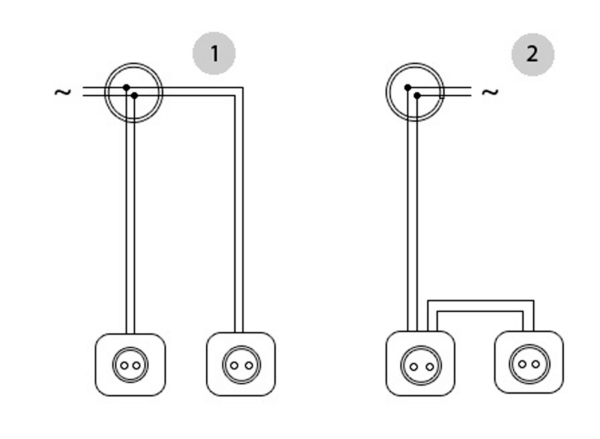

Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.

Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.

Пошаговое исполнение

Установка розетки в бетонную стену начинается с подготовки всех необходимых принадлежностей.

Инструменты и материалы

Перфоратор. Без него задумываться о создании качественного гнезда своими руками нет смысла. Долотом вы будете слишком долго и криво высекать нужное отверстие. Можно, правда, обойтись ударной дрелью для сверления бетонных стен, но её механический удар гораздо хуже пневматической системы электрического «молотка».

Подходящий перфоратор, который не только облегчит задачу, а вообще сделает её выполнимой

Сверло для розеток по бетону, которое имеет форму короны и способно создавать ровные круглые отверстия даже в столь прочной поверхности.

Фреза по бетону для розеток имеет специальную форму и резцы

Сама розетка с необходимым количеством выходов.

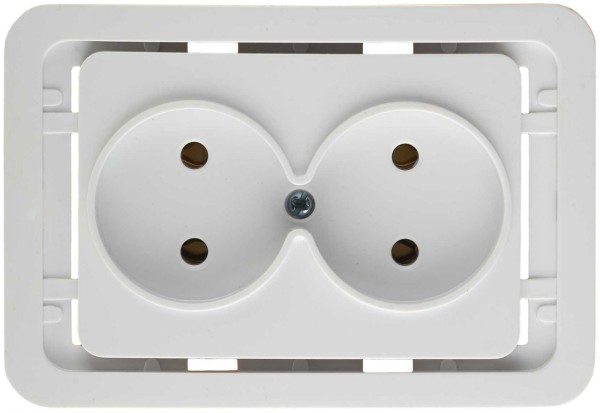

Модель с двумя гнёздами для штекера

Пластиковый подрозетник красного цвета

• Шпаклёвка. Пригодится для заделывания щелей вокруг установленного подрозетника.
• Отвёртка. В обязательном порядке для свинчивания корпуса.

Разметка

Нанесение места расположения точки электропитания на стену

Монтаж розетки в бетонной стене начинается с определения её будущего расположения. Высота над полом обычно определяется в соответствии с европейским стандартом и составляет 30 см или с советским – 90 см

Также обратите внимание на то, где будет расположено наибольшее количество аппаратуры, чтобы ограничить применение в дальнейшем менее удобных удлинителей

Но нам для правильности выполнения работ более важен центр точки питания, его мы и отмечаем при помощи круга и креста, как показано на рисунке. Если же предполагается использование изделия с несколькими гнёздами, то необходимо отметить их все. Для этого от первого отступаем 71 мм в нужную сторону, так как именно такое общепринятое межосевое расстояние между подрозетниками.

После того, как отметите все розетки, прочертите линии прокладки проводов для источника электрического питания.

Сверление

Проделывание отверстия в бетонной стене

Инструкция небольшая, но очень важна точность её исполнения и твёрдость руки:

• Вставляете насадку с «коронкой» в стволовую часть перфоратора.
• Приставляете инструмент строго перпендикулярно к отмеченной позиции.
• Включаете аппарат и погружаетесь до упора в бетон.

Создание штроб и укладка проводов

Резка железобетона алмазными кругами осуществляемая «болгаркой»

Электричество в розетках само по себе не появится, необходима подводка проводов от щитка распределения электроэнергии. Для этого режутся в стенах штробы с помощью угловой шлифовальной машинки для бетона или электрического штробореза.

Защитные очки и респиратор спасут ваши глаза и органы дыхания от попадания пыли

Затем в готовые канавки укладываете и закрепляете провода.

Монтируем подрозетники

Разберём для примера, как поставить розетку в бетонную стену, имеющую два гнезда:

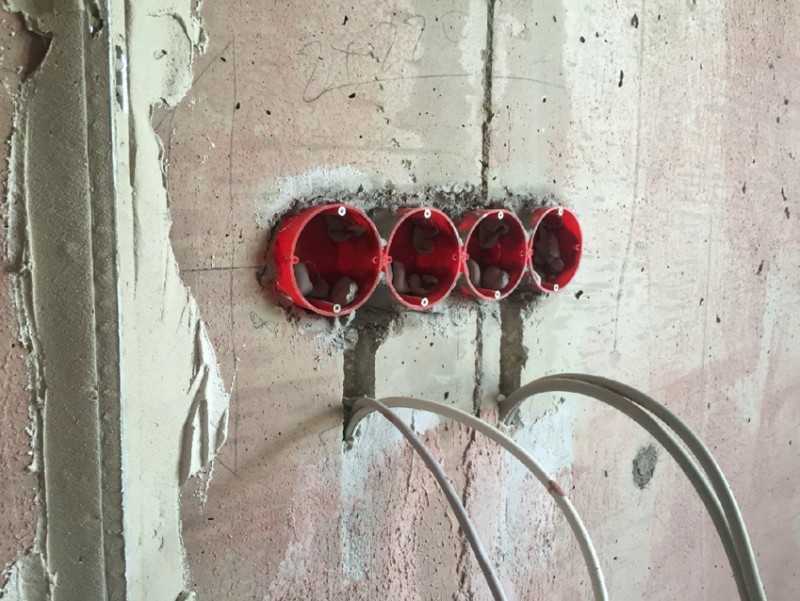

Соединяем два одиночных подрозетника.

Каждое гнездо должно иметь свой пластиковый подрозетник

• Устраняем заглушки, мешающие попаданию кабеля внутрь.
• Также обрезаем по периметру изделия все лишние компоненты, препятствующие их плавному вхождению в подготовленные отверстия.
• После всех проделанных манипуляций примеряем изделие и, только убедившись в том, что оно становится правильно, переходим к следующему этапу.

Не перекошены, не выступают, не проваливаются

Перед тем, как закрепить розетку в бетонную стену, грунтуем посадочное место. Так мы обеспечим достаточный уровень адгезии.
Размешиваем шпаклёвку и наносим её вглубь отверстия.
После чего вдавливаем туда подготовленные и соединённые с проводами подрозетники

Важно при этом выставить их абсолютно ровно по отношению к плоскости стены.

Фиксация пластиковых элементов с помощью шпатлёвки

Отделка стены

После того, как шпаклёвка застынет, и подрозетники приобретут стойкое положение, переходим к отделочным работам:

• Наносим грунтовку вокруг изделий.
• Затем шпаклюем, выводя единую со стеной поверхность.
• При помощи наждачной бумаги зашкуриваем возможные неровности.
• Заклеиваем обоями или другой финишной отделкой с подготовленными в ней заранее отверстиями.

Фотообои в качестве декоративного покрытия

Подключение розетки

Остались последние, но не менее важные, штрихи:

Подсоединяем провода к механизму изделия в специальные клеммы.

Фиксирование проводов с помощью клемм

• Вставляем конструкцию в подрозетник и закрепляем её саморезами.
• Прикручиваем лицевую панель.

https://youtube.com/watch?v=mcfj4h4SVS4

Установка розеток

По типу установки розетки делятся на встраиваемые и накладные. Для первых приходится выдалбливать в стенах отверстия. В них заводится тело розетки. Крышка сравнивается с плоскостью стены.

На фото встраиваемая розетка

Впрочем, встроить розетку можно и в мебель, к примеру, шкаф. В столешницы монтируют выдвижной подтип фурнитуры. В состоянии покоя она вровень с плоскостью. Отверстие, как правило, герметично закрыто крышкой.

Особенно актуально для кухонных столешниц. Что, если в розетки на ней попадет вода? Встроенные модели исключают это, открываясь и выдвигаясь в нужный момент.

Встраиваемые розетки бывают для горизонтальных и прочих поверхностей. Для последних выпускают модели с поворотом при выходе из гнезда. В такую фурнитуру удобно вставлять боковые вилки. В розетках для горизонтальных поверхностей с этим сложнее.

Накладные розетки устанавливаются в угоду дизайнерскому решению интерьера, к примеру, стиля «техно». Порой, выбор обусловлен простотой монтажа. Выдалбливать гнезда в стенах и прочих поверхностях не нужно. Достаточно пары выемок Их сверлят для дюбелей. Розетка крепится на плоскость, выдаваясь над ней.

Установка накладной фурнитуры оправдана, так же, при открытом залегании проводки. В момент ЧП можно быстро определить причину замыкания и блокировать розетку. Нет нужды сначала вскрывать ее. Система часто встречается на дачах, в заводских помещениях.

На фото накладная розетка

Зависит установка фурнитуры и от типа ее подразетника. Одни модели предназначены для монтажа на гипсокартон. Другие устанавливаются в бетонные стены, а третьи в кирпичную кладку.

Для гипсокартона хороша фурнитура с подразетниками из самозатухающей пластмассы. Иначе, как правильно установить розетки в материал, относящийся к горючим? Учесть стоит и удаление листов гипсокартона от стены, если таковое имеется.

Стандартный подразетник глубиной в 5 сантиметров может не войти. На рынке есть модели всего 20-30 миллиметров. Впрочем, на боковых гранях любых из них есть дополнительные «лапки» для сцепки с гипсокартоном, ведь внутри конструкции из него полые.

Для бетона подразетники делаются из полипропилена. Он является диэлектриком, устойчив к агрессивным средам, долговечен и прочен. Среди продукции нет «чашек» короче 25-ти миллиметров. Максимум – 8 сантиметров.

Большее заглубление обеспечивает надежность фиксации в стене. Для лучшего схватывания используется промазка алебастром. У этой разновидности гипса отличная адгезия, то есть проникновение в смежные поверхности, сцепление с ними.

Для кирпичной кладки подразетники имеют форму зауженных цилиндров. Варианты для гипсокартона, к примеру, — ровные стаканы. В ГКЛ их монтируют впритык. В кирпиче и бетоне перфорируют отверстия чуть шире подразетников.

Каким бы ни был стакан для розетки, он защищает провода от внешних воздействий. Рекомендовано выбирать широкое седло. В нем провода улягутся с запасом места. Это задел на случай ремонта, завода в розетку новых сетей.

В вопросе монтажа фурнитуры важен еще и вопрос, на какой высоте устанавливают розетки. Идеалом считается планка опущенной взрослым человеком руки. Это около 90-та сантиметров.

Впрочем, смотреть нужно по ситуации. К примеру, в коридоре оборудована открытая прихожая с полочками для обуви. Они снизу и розетку для обувной сушилки логично расположить в глубине нижних полок. Так подключение прибора останется незаметным.

На каком расстоянии устанавливать розетки для кухонных приборов. В настенном варианте идеальны 20 сантиметров от столешницы. Кстати, для кухонь и ванн актуален вопрос, как установить двойную розетку, придуманную Коносуке Мацусьита.

После изобретения японца появились и тройные, и четверные «грядки». Удобно, когда нужно одновременно включить чайник, мультиварку, микроволновку и тостер. Сколько установить розеток – индивидуальное решение, зависящее от количества часто эксплуатируемых приборов.

Трехфазная розетка используется на крупных производствах

Коронки для подрозетников

Для вырезания отверстий или ниш для подрозетников в кирпичной стене, недорогая коронка — лучший вариант. Кирпич очень мягкий материал, по сравнению с бетоном или титаном. Вряд ли вам понадобится устанавливать розетки в титановой стене. Вряд ли у вас в квартире есть титановая стена. Но, бетонная — вполне вероятно. Для сверления отверстий для подрозетников в бетоне вам понадобится очень хорошая коронка и хороший перфоратор, как минимум с активной системой защиты от закусывания. Иначе вы сильно рискуете, обладая недорогим, но мощным китайским перфоратором, вывихнуть себе кисть. Такое возможно, если коронку закусит в бетоне. А мощность перфоратора в 950-1200 Вт. обеспечит вам визит к травматологу. Перфоратор же меньшей мощности просто не справится с задачей.

Можно, конечно, купить коронку тысяч за 5-6 рублей. И перфоратор, тысяч за тридцать. Высверлить пару отверстий, сломать ее зубья и проклянуть тот час, когда вы решились на эти покупки. Но если вам нужно установить всего каких-нибудь 10-12 подрозетников, проще и дешевле воспользоваться обычным буром перфоратора и зубилом для него же. И нет необходимости покупать дорогой перфоратор, какими нас поражают в роликах на You Tube.

Для начала осмотрим подрозетники для установки в бетон или кирпич. У них нет существенных различий. В принципе, для одиночной розетки или выключателя, можно приобрести абсолютно любой подрозетник. Если же вам необходимо установить несколько розеток в ряд, то лучше купить модели, соединяющиеся в бесконечное количество подрозетников. В продаже можно также найти уже готовые «двойные», «тройные» и «четверные» подрозетники. Их конструкция жестче, чем соединяющихся в цепь. Монтировать в стену их легче в силу их жёсткости сохранения плоскости, но и стоят они в несколько раз дороже. В общем, выбор за вами. Я покажу на примере дешевых подрозетников.

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Способ первый

Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона.Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Как правильно выбрать

Перед тем как приобретать ту или иную модель, нужно определиться с некоторыми особенностями. Во-первых, в какую стену планируется его установить:

• Полнотелые стены (бетон, кирпич, газо-, пено-блоки). Для таких перекрытий подойдет самый обычный подрозетник под бетон, без каких-либо дополнений.
• Пустотелые стены (гипсокартон, ДСП, фанера и т. п.). Для них потребуются подрозетники со специальными зажимными лапками.

Бывают еще универсальные модели, которые при необходимости можно использовать для любых стен.

Во-вторых, надо просчитать, какое количество розеток потребуется установить в одной точке. Помимо одинарных подрозетников, можно купить двойные, тройные и т. д.

В-третьих, выбрать желаемую форму и размер. Стандартной считается круглая форма, но встречаются также квадратные. Про размеры нужно знать следующее:

• Диаметр внешней части. Бывают – 60 и 68 мм.
• Установочная глубина. Также два вида – 40 и 45 мм.

Самый ходовые габариты – это 68×45. В них помещается большинство производимых розеток и выключателей.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
6. Все оголенные участки проводов обматывают изоляционной лентой.
7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Особенности установки ПР в других основаниях стен

Следует заметить, что установка подрозетников в кирпичной кладке ничем не отличается от монтажа ПР в бетонной стене. Кирпич легко поддаётся резке победитовой или алмазной коронки. А вот монтаж полимерных стаканов в гипсокартоне, керамической плитке, пустотелых панелях имеет свои особенности.

Гипсокартон

Облицовочные материал представляет собой довольно тонкие гипсовые панели. Для установки розеток и выключателей применяют пластиковые стаканы специальной конструкции. Подрозетники для гипсокартона имеет внешние боковые винтовые зажимы. Подрозетник внешним бортиком упирается в поверхность гипсокартона. Закручивая винты, поднимают по резьбе лапки, которые зубцами упираются в облицовку изнутри.

Подрозетник по гипсокартонуИсточник electroua.com.ua

Отверстия в гипсовых панелях можно прорезать строительным резаком или ножом. Чтобы получить идеально ровный круглый проём, используют дрель со специальной коронкой. Ею прорезают также отверстия в пластиковых фальш-панелях стеновых ограждений. Размеры подрозетников для гипсокартона такие же, как у стаканов по бетону.

Коронка по гипсокартонуИсточник www.stocklots24.com.tr

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Монтаж своими руками

Материал и инструменты для самостоятельной установки:

• подрозетник или подкладка из паронита;
• сама розетка внутреннего или наружного типа;
• электропроводка с сечением от 2 мм2;
• отвёртки;
• кусачки или острый нож;
• рулетка;
• карандаш.

тут

Внутренняя, в коробке

1. Если проводка вытягивалась, нужно отрегулировать её длину и укоротить до 10–15 см, а затем на 0,5-1 см зачистить концы от изоляции кусачками или ножом.
2. Подсоединить к клеммам, затянуть шурупы.
3. Подогнув проводку, необходимо поместить сердцевину прибора в короб.
4. Вкручиванием шурупов на лапках зафиксировать в подрозетнике.
5. Установить на место внешнюю раму, прикрутить декоративную панель.
6. Подключить электросеть в квартире, проверить работоспособность прибора.

Совет
Лучше оставлять провода на 10–15 см длиннее, чем нужно, поскольку из-за подгорания в ходе эксплуатации будет нужный запас для зачистки изоляции и ремонта.

Двойная

• Если устройство стационарного типа, то установка выполняется по аналогичной схеме, как и обычная с одним гнездом. Требуется подключение электропроводов к пластинам, чтобы предотвратить вероятность КЗ.
• Если используется розетка сборного типа, то её установка выполняется немного сложнее, потребуется ещё небольшой кусок проводки. Подбирается нужное количество проводов, например, если кроме ноля и фазы есть ещё провод заземления, необходимо заготовить 3 одинаковых провода, которые будут протягиваться в подрозетнике. От основного и вспомогательного провода крепятся к зажимам соответствующие пары проводов.
• Если используется элемент с несколькими гнёздами, то подключение выполняется по описанной методике.
