Технология сверления больших и маленьких отверстий

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

1. Обработка поверхности кислотой. Эта технология характеризуется длительным применением, так как для снижения твердости поверхности требуется довольно большое количество времени. Для травления может применяться серная, хлорная или другая кислота. Процедура предусматривает создание бортика, который будет сдерживать применяемое вещество в зоне резания. После длительного воздействия металл становится более мягким, можно будет провести сверление при использовании обычного варианта исполнения.
2. Можно использовать сварочный аппарат для достижения поставленной цели. При воздействии высокой температуры металл становится более мягким, что значительно упрощает процедур.
3. Чаще всего применяется специальное сверло. В продаже встречаются варианты исполнения, которые можно применять для обработки каленой стали. При их изготовлении используется металл с повышенной устойчивостью к износу и воздействию высокой температуры. Однако, сложность изготовления и некоторые другие моменты определяют то, что стоимость специального инструмента довольно высока.

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.

Просверлить отверстие в металле.

Просмотров: 17849 Комментариев: 0 Раздел: Информация

В данной статье, как просверлить отверстие в металле, мы узнаем каким способом и чем лучше просверлить отверстие в трубе, швеллере или листе металла. Узнаем тяжело ли просверлить отверстие в металле. Узнаем как просто просверлить большое отверстие в металле.

По уже сложившейся традиции, перед тем как начнем разбираться в теме, как просверлить отверстие в металле, хочу вас ознакомить с прошлыми статьями про сверление, а именно: как правильно сверлить *, в данной статье есть частичная информация, как просверлить металл в бетоне ну и статья сверлим бурим без пыли *, она хоть и не подходит к нашей сегодняшней теме, но тоже интересно.

К ак просверлить отверстие в металле.

Что бы ручными приспособлениями, дрелью или шуруповёртом просверлить отверстие в металле, в любом: трубе, швеллере, пластине металла, нам понадобится комплект свёрл по металлу. Если быть более подробным, то наименьшее сверло для сверления отверстия в металле стоит взять двоечку, четвёрочку, шестерочку и так до того размера отверстия, которое мы собираемся сверлить. Такое количество сверл по металлу позволит вам просверлить отверстие в металле намного быстрее. Если пропустить, хотя бы один вид сверла, отверстие в металле придётся чуть дольше сверлить чем обычно.

Значит самым маленьким сверлом, стоит сверлить технологическое отверстие в металле, а остальными сверлами расширять или увеличить остальными свёрлами наше отверстие. Самое сложное при сверлении метала, просверлить первое отверстие, на сверление которого уходит от трёх до шести минут, с учетом того, что уголок или швеллер, или труба толщиной металла от трёх до пяти мм. Остальные же отверстия просверливаются быстрее.

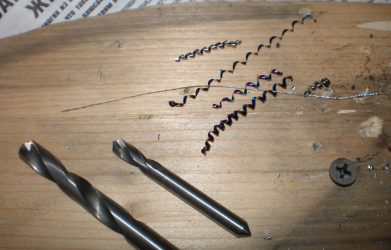

Немного про свёрла по металлу.

Перед тем как купить плохих или бесталковых свёрл по металлу, хочу дать совет, какие свёрла стоит покупать для сверления. Так вот, лучше приобретать дорогие кобальтовые свёрла по металлу открашенные под золотой цвет, как показано на картинке с лева. У нас такие свёрла продаются от 7- ми гривен за малое сверло, а в РФ от 20 рублей.

К ак просверлить металл без сверла, новая тема.

Сверлить железо конечно все советуют свёрлами. Но есть возможность просверлить отверстие в металле, уголке или швеллере, под монтаж чего либо не используя свёрла. Ну допустим на лист метала толщиною в пять миллиметров вам нужно что либо повесить. Таким способом мне кажется можно просверлить и более толстое железо. Не пробовал не знаю, но в моём случае металл сверлился отлично.

Опять же повторюсь, нам для того чтобы просверлить металл толщиною в 5 мм, нам не понадобится свёрл.

Для того чтобы просверлить металл мы будем использовать блошки. Попросту строительный монтаж * ЛМ. Для того чтобы просверлить металл нам понадобится их всего лишь четыре, пять штук. ЛМ-ки придётся периодически менять, так как будет стираться сверлящая часть блошек (они же клопики, мандавошки, ЛМ).

Просто нужно будет в шуруповёрт или дрель, вставить биту, надеть на неё блошку и на на средних оборотах начать сверлить наш металл. В нашем случае мы сверлим металлический перил, имеющий толщину пять миллиметров. Это советский металл, качество которого на высоте, а просверлим мы его за три минуты. Эту же работу при помощи свёрл по металлу, делал бы минут десять. Если нужно отверстие больших размеров, берём сверло и рассверливаем. Всё же уже легче и дело пойдёт быстрее.

В некоторых случаях когда сверлишь метал при помощи сверла, можно не увидеть металлической стружки, а вот сверля его при помощи ЛМ, стружку отлично видно. Обычный монтаж прям выскребает металл.

Блошку так же нужно будет поменять в конце сверления металла. Она может попросту поломаться и вам заново придётся сверлить новое отверстие, так как выкрутить её у вас не получится, а сверлить по ней, очень неудобно.

Ну и собственно само отверстие в металле, которое появилось у нас через три минуты активного сверления.

Отключен JavaScript

У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.

Элементы Пелтье, термоэлектрические холодильники

Little Bear — ламповый усилитель для наушников

Зонды 100 МГц для осциллографа

Советы мастеров

При проведении работ профессионалы советую обратить внимание на следующие особенности. Их делят на три категории:

• предварительный (подготовительный) этап;
• этап проведения работ;
• соблюдение техники безопасности.

На первом этапе необходимо:

• выбрать необходимое оборудование (станок, электрическую или ручную дрель), в зависимости от существующих возможностей;
• на основании стандартов и сплавочной литературы определить режимы резания и допустимые виды свёрл для проведения будущей операции;
• выбрать инструмент для разметки (если такого нет в наличии, изготовить самому);
• подобрать устройство фиксации дрели.

Предварительный этап должен заканчиваться проверкой надёжности крепления сверла и заготовки. Если применяется фиксатор дрели, следует проверить его надёжность.

Работы по сверлению отверстий должны производиться в строгой последовательности с составленной технологической картой или техническим процессом

Особое внимание следует обратить:

• сверло к месту будущего отверстия необходимо подводить только после того, как оно набрало заданную скорость вращения;
• извлекать сверло следует только в процессе его вращения (желательно на минимальных оборотах, если существует возможность изменения скорости вращения);
• следить за процессом резания (например, если режущая кромка не выполняет операцию сверления, следовательно, материал сверла мягче материала заготовки);
• для сверления не сквозных отверстий необходимо предусмотреть фиксатор или метку, позволяющую определить глубину прохода в материале;
• при работе на станках, оснащёнными ЧПУ, необходимо осуществлять контроль над последовательностью проводимых операций.

Важным элементом при проведении сверлильных работ является соблюдение техники безопасности. Она предполагает соблюдение следующих правил:

• обеспечение надёжности крепления всех элементов конструкции;
• организацию условий отведения образовавшейся стружки;
• соблюдение температурного режима (не допущения перегрева сверла и заготовки);
• применение специальной одежды и средств защиты (рук, глаз, открытых участков тела);
• на одежде не должно быть свободно свисающих элементов;
• длинные волосы должны быть заправлены в головной убор (это предотвратит возможность их наматывания на вращающиеся элементы станка).

Применения советов профессионалов позволит качественно выполнить операцию сверления и получить отверстия высокой степени точности на местах, указанных в конструкторской документации.

Виды отверстий в металле и как их сделать

Отверстия для резьбы требуют определения диаметров с допусками, которые установлены в ГОСТ 16093-2004.

Сквозные

Отверстия сквозного типа начинают пронизывать заготовку в полной мере и создают внутри нее проход. Особенностью процесса будет защита поверхности столешницы или верстака от выхода сверла за пределы заготовки, а это может повредить и само сверло, а снабдить заготовку таким «добром», как заусенец. Чтобы такого не было, потребуется придерживаться следующих способов:

• Применяйте в работе верстак с отверстием.
• Подкладывайте под деталь прокладку, сделанную из древесины или особый «сендвич», то есть дерево-металл-дерево.
• Подкладывайте под деталь брусок из металла с отверстием для свободного входа сверла.
• Уменьшайте скорость подачи на последнем этапе.

Кстати, последний метод обязательно нужен, если вы высверливаете отверстия «по месту», чтобы не повредить детали или поверхности, которые близко расположены. Отверстия в тоненьких листах металла следует вырезать перьевыми сверлами, потому что спиральные сверла могут повредить края заготовки.

Глухие

Такие отверстия будут сделаны на определенной глубине, а также не будут пронизывать заготовку насквозь. Следует отмерить глубину, и это можно выполнить одним из двух способов на выбор:

• Ограничивать длину сверла посредством втулочного упора.
• Ограничивать длину сверла посредством патрона, которая оснащен регулируемым упором.
• С использованием линейки, которая закреплена на стенке.
• Комбинирование нескольких способов сразу.

Не все, но некоторые станки снабжены системой автоматической подачи на определенную глубину, а после механизм просто останавливается. При сверлении может потребоваться пару раз оставить работу, чтобы удалось убрать стружку.

Сложные формы

Сделать отверстие в металле не так уж и сложно, но если речь идет о сложных формах – придется постараться. Те отверстия, которая расположены на краю заготовки (то есть половинчатые) можно сделать, если соединять гранями и зажимая тисками обе заготовки или прокладку и заготовку, а после просверливая полное отверстие. Прокладка обязательно должна быть выполнена из того материала, что и заготовка, которая подвергается обработке, потому что в противном случае сверло начнет уходить в сторону минимального сопротивления. Сквозное отверстие в уголке (то есть в профильном металлическом прокате) делают, зафиксировав заготовку в дисках с использованием деревянной подкладки.

Куда сложнее будет сделать сверление заготовки цилиндрической формы по касательной. Такой процесс будет разделен на две основные операции – подготовка перпендикулярной направляющей к отверстию площадки (зенковка или фрезеровка), а после непосредственно сверление. Создание отверстий в поверхностях, которые размещены под углом, тоже начинают с подготовки площадки, а после вставляют деревянную подкладку между плоскостями, создают треугольник и делают отверстие сквозь угол. Полые детали следует сверлить таким образом, чтобы полость была заполнена пробкой из древесины.

Рассмотрим еще один способ.

Большой диаметр и кольцевое высверливание

Получение отверстия с большим диаметром в массивной по размеру заготовке и толщиной до 0.6 см будет затратным и трудоемким делом. Относительно небольшой диаметр – до 3 см (максимум 4 см), можно получать при помощи конусных, а в идеале ступенчато-конусных сверл. Для отверстий с большим диаметром (до 10 см) потребуются полые биметаллические коронки или даже коронки с твердыми сплавными зубчиками и центровочным сверлом. При этом обычно мастера рекомендуют германский ВОSСН, и особенно для твердого металла, к примеру, для стали.

Такой кольцевой способ высверливания будет менее энергозатратным, но при этом может быть дороже в финансовом плане. Кроме сверл очень важна мощность электрической дрели, а также должна быть возможность работать на низких оборотах. При этом чем толще обрабатываемый материал, тем сильнее будет хотеться делать отверстие на станке, а при большом числе отверстий в листе с толщиной больше 1.2 см стоит сразу же найти такую возможность. В заготовке из тонкого листа отверстие большого диаметра получают при помощи узкозубых коронок/фрез, которые закреплены на угловой шлифовальной машинке, но в последнем случая края оставляют желать лучшего.

Чем сверлить закаленную сталь? — Станки, сварка, металлообработка

Для улучшения основных характеристик металла зачастую проводится его закалка. Подобная технология предусматривает повышение твердости изделия за счет сильного нагрева металла и его быстрого охлаждения.

В некоторых случаях после проведения термической обработки приходится выполнять сверление. За счет повышения подобной характеристики провести сверление каленного металла становится сложнее.

Рассмотрим все особенности сверления каленой стали подробнее.

Как просверлить каленую сталь

Сверлим отверстие в каленой стали

Распространение вопроса, как просверлить каленую сталь можно связать с тем, что при применении обычной технологии инструмент быстро затупляется и приходит в непригодность

Именно поэтому нужно уделить внимание особенностям сверления каленого сплава. Среди особенностей технологии отметим следующие моменты:

1. Нужно правильно подготовить каленую заготовку.
2. В некоторых случаях требуется специальный инструмент.
3. Применяется охлаждающая жидкость.

При необходимости можно изготовить сверло для закаленной стали своими руками, для чего требуется определенное оборудование и навыки. Однако, в большинстве случаев применяется покупной варианты исполнения, так как оно лучше справится с задачей при резании каленой стали.

Процесс сверления каленой стали

Нюансы при сверлении

У рассматриваемой технологии есть довольно большое количество особенностей, которые нужно учитывать. Сверление каленного металла проводится с учетом нижеприведенных моментов:

Перед проведением работы следует уделить внимание твердости поверхности. По этому параметру проводится выбор наиболее подходящего сверла

Определить твердость можно при применении самых различных технологий.
Во время сверления выделяется большое количество тепла. Именно поэтому происходит быстрый износ режущей кромки. В связи с этим во многих случаях в зону резания подается жидкость для охлаждения.
При резании труднообрабатываемого материала время от времени приходится проводить заточку режущей кромки. Для этого применяется обычный заточной станок или специальный инструмент. В качестве абразива подходит исключительно круг с алмазным напылением.

Инструмент для сверления стали

Существуют самые различные методы резания каленной стали. Некоторые из них существенно упрощают проводимую обработку. Только при учете всех нюансов можно повысить качество полученного отверстия.

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

1. Обработка поверхности кислотой. Эта технология характеризуется длительным применением, так как для снижения твердости поверхности требуется довольно большое количество времени. Для травления может применяться серная, хлорная или другая кислота. Процедура предусматривает создание бортика, который будет сдерживать применяемое вещество в зоне резания. После длительного воздействия металл становится более мягким, можно будет провести сверление при использовании обычного варианта исполнения.
2. Можно использовать сварочный аппарат для достижения поставленной цели. При воздействии высокой температуры металл становится более мягким, что значительно упрощает процедур.
3. Чаще всего применяется специальное сверло. В продаже встречаются варианты исполнения, которые можно применять для обработки каленой стали. При их изготовлении используется металл с повышенной устойчивостью к износу и воздействию высокой температуры. Однако, сложность изготовления и некоторые другие моменты определяют то, что стоимость специального инструмента довольно высока.

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.

Использование смазочных материалов

При сверлении каленой стали возникает серьезное трение. Именно поэтому рекомендуется приобретать и использовать различные смазочные материалы. Среди особенностей подобного метода обработки отметим следующие моменты:

1. Для начала проводится обработка зоны сверления. На поверхность, где будет находиться отверстие, наносится небольшое количество смазывающего вещества.
2. Масло добавляется на режущую кромку. Для обработки каленой стали требуется небольшое количество вещества, но его время от времени нужно добавлять, так как при вращении инструмента оно разлетается.
3. Во время работы рекомендуется делать перерывы для остывания режущей поверхности и обрабатываемой поверхности.

Как сделать отверстие в металле без дрели

Как просверлить бетонную стену обычной дрелью и перфоратором?

Как просверлить бетонную стену обычной дрелью? — таковой вопрос задавали наверняка мастера, когда приходилось вешать полочки, карнизы не прочее.

Бетон является крепким материалом в связи с этим поддается сверлению очень плохо. Даже как просверлить стенку в панельном доме, задачка кажется нерешаемой.

Хотя, если знать определенные секреты, Таковой процесс для вас существенно упростить.

Глаза боятся. руки делают || Как «просверлить» отверстие в бетоне БЕЗ ПЕРФОРАТОРА

Глаза боятся. руки делают || Как просверлить отверстие в бетоне БЕЗ ПЕРФОРАТОРА Моя дрель ни одним сверлом

Существуют такие коронки и для дрелей. Но они имеют напыление другого характера — из кабридно-вольфрамового сплава. Пользоваться ими удобно, так как просверлить дрелью дырку в стене из бетона и одновременно проделать отверстие в кафеле ей вполне под силу. Применяются такие коронки только с мощными дрелями.

Буры — еще одно приспособление, чем просверлить бетонную стену. Диаметр их разнообразен. В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление. Опытные мастера советуют совершать подбор, исходя из диаметра дюбелей.

Методы сверления каленой стали

Сверловка каленой стали характеризуется высоким нагревом поверхности заготовки и инструмента, что ведет к быстрому износу последнего. Поэтому во время обработки стараются отвести лишнее тепло или сделать так, чтобы участок, где будет канал, стал более мягким.

https://www.youtube.com/watch?v=RQ_2tER-FZI

Первый способ, который позволяет сделать каленый металл более податливым, основан на использовании кислот. Из подходящих веществ можно указать азотную, хлорную или серную кислоту. Эти жидкости применяют точечно, то есть ими обрабатывают конкретно то место, где в дальнейшем будет отверстие (протравливают участок). Чтобы кислота не вышла за пределы рабочей области из материалов, не подверженных воздействию кислоты (полимеры, краски, парафин), вокруг будущего отверстия организуют что-то наподобие бортика. Отверстие заливают активной жидкостью и выдерживают определенное время. Далее проводят сверление обычным сверлом.

Еще один метод ослабления твердости каленого металла в зоне получения канала основан на прогреве этой зоны до высоких температур. Наилучшим образом с этим справляется сварочный аппарат. В этом случае нужно правильно подобрать силу дуги, чтобы металл не плавился и не деформировался. Когда заготовка в зоне сверления раскалится, можно проделывать отверстие обычным сверлом из быстрорежущей стали.

Самый простой способ, но не самый дешевый, заключается в приобретении специального сверла, рассчитанного на проделывание отверстий в каленом металле. Режущие кромки такого инструмента усилены победитовыми напайками или выполнены из победитовых пластин. В этом случае также желательно применять дополнительное охлаждение рабочей области.

3 Глубокие отверстия – в чем их особенность

Процесс сверления отверстий в изделиях из металла существенно отличается в зависимости от толщины заготовки. Глубокие отверстия сделать гораздо сложнее по сравнению с обычными. Специалисты для таких случаев используют токарные станки, причем вращаться должна именно заготовка, а не само сверло на станке. Важным моментом является отвод отходов и стружки из детали, а также охлаждение сверла.

При сверлении глубоких отверстий важным является своевременный отвод стружки

Естественно, в домашних условиях воспользоваться токарным станком вряд ли получится. Единственный выход из положения – это приобретение направляющих для дрели, которые были описаны выше. Длина сверла имеет большое значение, поскольку сверло может делать отверстия лишь на две трети своей длины. Так что требуется приобрести длинное сверло, но достаточно прочное, которое не сломается под воздействием огромных перегрузок.

Про охлаждение и отвод стружки также забывать ни в коем случае нельзя. Проще всего воспользоваться мыльной водой, в которую предварительно следует обмакнуть наконечник сверла. Некоторые специалисты рекомендуют обмазать сверло растительным маслом или свиным салом. Это существенно уменьшит трение изделия о металл и, как следствие, самым положительным образом скажется на охлаждении сверла.

Если же говорить об извлечении стружки, то этим необходимо заниматься с регулярной частотой, периодически извлекая отходы от бурения. Проще всего перевернуть заготовку, чтобы стружка под действием гравитации, освободила отверстие. Если же изделие очень тяжелое, то в ход идут подручные приспособления, в том числе крючки или магниты. В противном случае стружка способна закупорить канавки, имеющиеся на сверле, что в дальнейшем приведет к блокировке вращения, а также к поломке сверла.

Сверление по кондуктору

Для направления режущего инструмента и фиксирования заготовки соответственно требованиям технологического процесса применяют различные кондукторы. Постоянные установочные базы приспособления и кондукторные втулки, обеспечивающие направление сверлу, повышают точность обработки. При сверлении по кондуктору сверловщик выполняет несколько простых приемов (устанавливает кондуктор, заготовку и снимает их, включает и выключает подачу шпинделя).

Сверление сквозных и глухих отверстий. В заготовках встречаются в основном два вида отверстий: сквозные, проходящие через всю толщину детали, и глухие, просверливаемые лишь на определенную глубину.

Процесс сверления сквозных отверстий отличается от процесса сверления глухих отверстий. Когда при сверлении сквозных отверстий сверло выходит из отверстия, сопротивление материала заготовки уменьшается скачкообразно. Если не уменьшить в это время скорость подачи сверла, то оно, заклиниваясь, может сломаться. Особенно часто это случается при сверлении отверстий в тонких заготовках, сквозных прерывистых отверстий и отверстий, расположенных под прямым углом одно к другому. Поэтому сверление сквозного отверстия производят с большой скоростью механической подачи шпинделя. В конце сверления нужно выключить скорость подачи и досверлить отверстие вручную со скоростью, меньшей, чем механическая.

При сверлении с ручной подачей инструмента скорость подачи перед выходом сверла из отверстия следует также несколько уменьшить, сверление необходимо производить плавно.

Известны три основных способа сверления глухих отверстий.

Если станок, на котором сверлят глухое отверстие, имеет какое-либо устройство для автоматического выключения скорости подачи шпинделя при достижении сверлом заданной глубины (отсчетные линейки, лимбы, жесткие упоры, автоматические остановы и пр.), то при настройке на выполнение данной операции необходимо его отрегулировать на заданную глубину сверления.

Если станок не имеет таких устройств, то для определения достигнутой глубины сверления можно использовать специальный патрон (рис. 6.22, а) с регулируемым упором. Упорную втулку 2 патрона можно перемещать и устанавливать относительно корпуса 1 со сверлом на заданную глубину обработки. Шпиндель станка перемещается вниз до упора торца втулки 2 в торец кондукторной втулки 3 (при сверлении по кондуктору) или в поверхность заготовки. Такой патрон обеспечивает точность глубины отверстия в пределах 0,1…0,5 мм.

Если не требуется большая точность глубины сверления и нет указанного патрона, то можно использовать упор в виде втулки, закрепленный на сверле (рис. 6.22, б), или на сверле отметить мелом глубину отверстия. В последнем случае шпиндель подают до тех пор, пока сверло не углубится в заготовку до отметки.

Глубину сверления глухого отверстия периодически проверяют глубиномером, но этот способ требует дополнительных затрат времени, так как приходится выводить сверло из отверстия, удалять стружку и после измерения вновь вводить его в отверстие.

Как сверлить шуруповертом?

Сверлить металлические заготовки можно не только с помощью промышленного оборудования или электродрели, но и используя аккумуляторный шуруповерт. Этот электроинструмент обладает малой мощностью. Из-за этого он подойдёт для сверления дыр небольшого диаметра и глубины.

Сверление выполняется с помощью промышленного оборудования и электроинструментов

Важно правильно выбирать оснастку, и учитывать глубину, диаметр отверстия. Чтобы оснастка служила дольше, следует использовать охлаждающую жидкость

Сверлить нужно перпендикулярно, чтобы избежать порчи заготовки, инструмента.
