Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Оптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

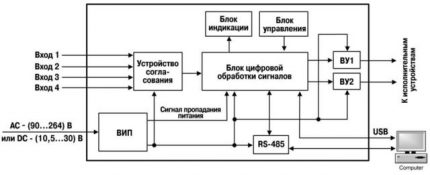

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями – наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 – монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.
