Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

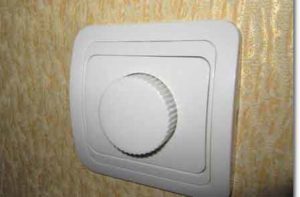

Все готово

Правила изготовления диммера своими руками

После утверждения технических и эстетических параметров устройства надо ознакомиться с типовыми электрическими схемами.

На тиристорах

В этой модели для каждой полуволны синусоидального сигнала создают отдельную цепь с полупроводниковым ключом. Конденсаторы заряжаются по цепям, в которых сила тока ограничена резисторами. При достижении порогового значения напряжения динистор открывается и пропускает сигнал на управляющий электрод тиристора. Регулятором сопротивления устанавливают необходимую часть «обрезания» синусоиды. В управляющей цепи можно использовать диод Зенера (стабилитрон).

На симисторе

В этой схеме можно использовать 1 электронный ключ. Принцип работы аналогичен рассмотренному выше. У симисторного полупроводникового прибора симметричная вольт-амперная характеристика. Это значит, что в 1 токопроводящей цепи допустима обработка 2 полупериодов синусоиды.

На микросхеме

Этот вариант применяют для подключения светодиодных лент либо другой нагрузки на 12 вольт. Управление можно организовать с помощью переменного резистора либо по сигналу с датчика.

С использованием конденсаторов

В этой конструкции устанавливают 3-позиционный переключатель. В соответствующих положениях цепь питания разорвана или подключена непосредственно к нагрузке. Для уменьшения напряжения применяют третье положение, которое направляет ток через параллельный контур R-C. Значение электрического сопротивления определяет уровень накала светильника.

Инструменты и материалы для работы

Перечень радиодеталей составляют по выбранной электрической схеме.

Также надо подготовить:

• паяльник;
• припой и флюс;
• пинцет;
• кусачки.

Для удобства выполнения рабочих операций можно приобрести специализированный комплект с лупой и зажимами «Третья рука».

Правила подключения

Следует убедиться в том, что нагрузка совместима с управляющим устройством по типу и мощности. При установке встраиваемого диммера надо предусмотреть возможность доступа в процессе эксплуатации для выполнения ремонтных работ.

Ноль сети 220 V подключают непосредственно к лампе накаливания, фазный провод – к регулятору.

В цепь фазы устанавливают выключатель. Выход с диммера подсоединяют к нагрузке.

Схема установки с двумя светорегуляторами

Диммеры соединяют перемычками. В серийных приборах 2 соответствующие клеммы обозначены на корпусе «стрелками». Свободные выходы подключают в разрыв фазной цепи. Такую схему применяют для регулировки мощности в нагрузке из разных мест. Это решение используют в большой комнате при отсутствии дистанционного управления.

Подключение к светодиодным лентам и лампам

Если применяется одноцветный источник, регулятор подключают непосредственно к нагрузке с учетом полярности. В схеме с приборами RGB выход диммера подсоединяют к специализированному контроллеру.

Включение прибора с двумя проходными выключателями

Этот способ применяют для удобства управления освещением в длинном коридоре.

В фазную цепь последовательно устанавливают 2 выключателя и диммер.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя.
Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

1. Работа по таймеру.
2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
5. Возможность голосового управления системой.
6. Стандартно команды отдаются с пульта дистанционного управления.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Разобранный диммер

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Разнообразие органов управления

Для управления выключателем с регулировкой яркости могут использоваться решения трех типов: механическое, инфракрасное и радио, от которых в определенной степени зависит и цена устройства. Механическое управление свойственно всем типам устройств. В случае с моноблочными диммерами — поворотная ручка или клавиши служат единственным способом управления. Приборные светорегуляторы могут оснащаться выносными механическими органами управления. А в случае с моноблочными — механические регуляторов служат запасной системой управления.

Инфракрасный датчик — в основном привилегия моноблочных моделей. Он позволяет управлять интенсивностью освещения при помощи пульта ДУ. Однако, такой способ имеет свои ограничения: приемник датчика должен находится в зоне прямой видимости и на расстоянии не более семи метров.

Гораздо более универсально в этом плане радиоуправление. Модулем приемника радиосигналов в теории может оснащаться любой тип светорегуляторов. Однако на практике — это обязательная система для модульных диммеров, опциональная — для приборных и почти не встречающаяся среди моноблочных. Радио модуль позволяет управлять устройством на внушительных расстояниях и даже через несколько стен.

Как видно, при своей кажущейся простоте, выбор правильного светорегулятора — дело с множеством нюансов. Не потеряться среди разнообразия типов и конструкций помогут три ориентира: тип диммируемого источника света, способ монтажа и конфигурация органов управления.

Довольно часто возникают ситуации, когда слишком яркий свет начинает раздражать и отрицательно влиять на настроение. В этом случае может помочь лишь выключатель с регулятором яркости, применение которого позволит избежать замены ламп в светильниках на менее мощные. Эти устройства, известные еще как диммеры способны выполнять регулировку напряжения в диапазоне, составляющем 0-100% от номинала. Они успешно заменяют обычные выключатели в тех местах, где необходимо плавное изменение яркости света.

Особенности светильников под светодиодные лампы

Светодиодные лампы являются полупроводниками, преобразующими ток в свет узкого спектра.

Светодиод может быть:

• осветительный;
• индикаторный.

Первый сравнительно мощный, используется в осветительных приборах (в том числе люстрах), второй применяется для устройства подсветки.

Большинству лампочек этой группы требуется блок питания на 12 вольт, который устанавливается в корпус. От перегрева защищает радиатор, стабильное функционирование обеспечивает драйвер, соединение с патроном – цоколь. Диоды излучают свет в одном направлении, поэтому в осветительный прибор монтируется рассеиватель.

Корпуса осветительных приборов для светодиодных ламп (потолочных, настенных, настольных) чаще всего оригинальные. Реже в светильнике допускается смена лампочки, но он не настолько эффективный, как оригинальный.

Светодиодные светильники выпускаются в широком ассортименте: устанавливаемые на подвесы, встраиваемые, с линзами и матовыми плафонами, диммируемые, с различными цоколями. В люстры монтируются специальные металлические, стеклянные, пластиковые рассеиватели света. Существуют модели без абажуров и плафонов, рассевателями служат кристаллы хрусталя.

Большинство светодиодов не работают с выключателями, оснащенными индикатором подсветки, и простыми диммерами. Исключение – лампочки с цоколем Е (оснащенным резьбой). Они похожи на лампочки накаливания, доступны варианты с различной мощностью.

Если светодиоды приспособлены для работы с диммерами для ламп 220в, на упаковке есть надпись:

• Dimmable;
• «Диммируемая»;
• «есть возможность регулировки света».

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

• симистр;
• динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

1. Тонкой настройки осветительных приборов.
2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
3. Увеличения ресурса эксплуатации источников освещения.
4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Популярные диммеры для ламп на 220В

При выборе регуляторных устройств рекомендуется отдать предпочтение проверенным брендам.

Роман Ростовчанин рассказал о популярных производителях регуляторов освещения для светодиодов.

Makel

В линейке турецкого изготовителя диммеров имеется несколько разновидностей устройств:

• сенсорного типа;
• механического типа.

Также можно приобрести регуляторы Макел, имеющие функцию удаленного управления, которая осуществляется с помощью инфракрасного порта. В продаже регуляторы представлены в разных цветовых вариациях, устройства могут иметь различный уровень мощности.

Комфорт в использовании достигается благодаря простоте устройства, а также возможностью плавной регулировки освещения. Все товары Макел сертифицированы и соответствуют стандартам электробезопасности и качества.

Schneider Electric

Шнайдер Электрик — проверенный французский бренд, занимающийся выпуском электротехнических устройств. Диммеры этого производителя представлены на рынке в нескольких линейках. Регуляторы напряжения Schneider Electric характеризуются элегантностью дизайна и изготовляются в разных цветовых вариациях. Производитель при выпуске использует высококачественные комплектующие, что обеспечивает увеличенный ресурс службы механизмов.

Диммеры Шнайдер Электрик обладают специальной защитой от:

• скачков напряжения;
• перегрева;
• а также коротких замыканий.

Такие регуляторы просты в плане установки и использования, отзывы потребителей показывают, что они одни из самых надежных. Линейка Шнайдер Электрик включает в себя как бюджетные регуляторы, так и эксклюзивные варианты. Продукты этого бренда обладают стандартами качества и отвечают международным требованиям.

Legrand

Регуляторы Legrand Valena выпускаются во Франции.

Продукты бренда характеризуются:

• повышенным качеством;
• простотой установки;
• а также надежностью.

Диммеры Легранд обладают оригинальным дизайном и работают практически без сбоев. Продукты этого производителя соответствуют международным требованиям. При производстве регуляторов напряжения применяются последние технологии, в продажу устройства поступают в трех цветовых вариациях.

Стоимость продуктов Легранд значительно выше, чем устройств российского или китайского производства. Но их функциональность и качество также на высоком уровне.

Иван Пилипчук продемонстрировал работу регуляторов освещения для диодных лампочек Легранд.

АВВ

Продукты производителя АВВ зарекомендовали себя с положительной стороны благодаря высокому качеству работы и повышенному ресурсу эксплуатации. В продаже можно найти регуляторы разных типов как с дистанционным управлением, так и механические.

Производитель выпускает диммеры в разных цветовых решениях. Продукты АВВ можно разделить между собой на регуляторы премиум класса, а также бюджетные варианты. Последние будут более дешевыми, но и их функционал будет ниже.

Совместимость светодиодных лампочек с диммерами

Конструкция светодиодов достаточно сложная и своеобразная. Они во многом отличаются от других видов ламп. Для светильников с диммером необходимо подбирать специальные (регулируемые). Но в светильнике их должно быть несколько, так как уровень минимальной нагрузки варьирует в пределах 20-45 Вт. Нерегулируемые плохо переключаются или вовсе не загораются. Лучший вариант – специальные лампы для диммера.

Компоненты для подобной системы нужно не просто купить, сначала их следует подобрать, определить совместимость. Лампочек и драйверов на рынке много, у каждого свой порог напряжения. При несовместимости светорегулятор не запускает освещение, издает громкие звуки, с трудом переходит с одного режима на другой.

Перед походом в магазин необходимо определить, какая регулировка нужна, можно ли ее использовать в конкретном здании и помещении. Немаловажна так же стоимость.

Чтобы выбрать оптимальный вариант, необходимо вычислить мощность всех светодиодов, которыми прибор будет управлять (она указана на упаковке). Мощность регулятора должна быть выше на 20-50%. Хороший светорегулятор включает светодиодный светильник при минимальном уровне мощности. Качественную и стабильную работу системы может обеспечить только оборудование известных и популярных производителей.

Случается, что потребитель знает, какой нужен диммер, а подобрать не может. Поэтому сначала нужно покупать регулятор, только потом светодиодный светильник. При его покупке необходимо узнать, допускается ли возврат при несовместимости.

Существуют светодиоды LED DIM, которые работают в одной цепи с лампочками накаливания и не требуют отдельного регулятора.

Преимущества и недостатки использования диммеров

Преимущества:

1. Возможность произвольного изменения яркости света в помещении не только в значительной мере повышает удобство в эксплуатации светильников, но и дает широкий простор для интересных дизайнерских решений.
2. Понижение напряжения на потребителе без рассеивания мощности дает возможность существенной экономии электроэнергии.
3. При работе на пониженном напряжении значительно продлевается срок эксплуатации ламп.
4. Использование диммера способно в некоторой степени защитить потребитель от бросков напряжения, которые являются одной из главных причин выхода из строя ламп накаливания.
5. Включение ламп осуществляется в момент перехода синусоиды питающего напряжения через ноль, что предотвращает резкое возрастание тока в них.

Недостатки:

1. Относительно высокая цена этих регуляторов яркости в сравнении с обычными клавишными выключателями.
2. При необходимости замены диммером двойного или тройного выключателя возникают существенные сложности, связанные с приобретением дорогостоящей двойной модели диммера или оборудования дополнительных точек для установки двух или трех таких устройств.
3. Искажение кривой питающего напряжения. Этот недостаток не слишком сильно влияет на результат работы активных потребителей энергии, какими являются лампы накаливания. В то же время использование диммеров может крайне негативно сказаться на работе электронных потребителей.

Таким образом, использование диммеров в качестве регуляторов освещения оказывается вполне оправданным в тех случаях, когда плавное изменение яркости света действительно необходимо. В то же время из-за высокой стоимости этих устройств использование их вместо всех выключателей в квартире представляется нецелесообразным.
