Электромеханический таймер включения и выключения света

Схема подключения

Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.

Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.

Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.

Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Рекомендации по выбору уличных датчиков света

Встроенные или выносные датчики, работающие в автоматическом режиме, значительно упрощают жизнь. Если вы хотите, чтобы наружное освещение придомовой территории, подсветка дорожек или витрин включались самостоятельно, просто установите устройство в месте активного движения.

Приборы не рекомендуется устанавливать в затененных зонах или на высоте ниже 2 м – случайное затемнение или яркий свет фар вызовут ложно срабатывание

Монтаж датчика – это еще и простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Осветительные приборы включатся в сумерках, когда видимость снижается, а выключатся при наступлении рассвета.

Благодаря налаженной системе освещения в летний период не придется вставать в 4-5 часов утра специально, чтобы отключить уличные фонари на придомовой территории.

А сейчас рассмотрим, какие характеристики приборов важно учитывать при покупке

Критерий #1 — конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным датчиком и с выносным. В первом случае фотореле интегрировано в корпус и устанавливается вместе с лампой на улице, во втором – крепится на DIN-рейку вместе с автоматическими выключателями, а наружу выводится непосредственно провод с датчиком.

Детально о принципе работы фотореле мы рассказали в следующей нашей статье.

Если вы предпочитаете самостоятельную или быструю установку, подойдет встроенная модель. Она напоминает фонарик, а монтаж производится очень легко – на металлический уголок

Для подключения к сети нужно использовать схему, прилагаемую к изделию производителем. У бюджетных моделей следует присоединить 3 проводника, выходящие из-под основания корпуса.

Критерий #2 — возможность регулировки

Очень важно, какое именно освещение вы считаете недостаточным, чтобы установить настройки датчика. Можно отрегулировать нижний и верхний порог отключения

Проще говоря, при одних настройках устройство включится, когда слегка стемнеет, при других – только глубокой ночью.

Для настройки на корпусе устанавливают регулятор (тумблер или колесико), который можно плавно перемещать. Регулировку целесообразно проводить в зависимости от времени года и, соответственно, длины светового дня

Есть недорогие модели с максимальным сумеречным порогом (например, 20 лк), но без возможности регулировки. Есть вероятность, что такой прибор может вас не устроить, так как будет зажигаться слишком рано или, наоборот, только ночью.

Критерий #3 — степень защиты

К уличным устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно актуальна для дождливых регионов или пыльных локаций.

Благодаря этой таблице вы сможете определить, с какой степенью защиты датчик потребуется вам. Нужно учесть, есть ли над ним козырек и как высоко он закреплен над землей (чем выше, тем меньше пыли)

Если показатель IP небольшой, можно соорудить нечто вроде дополнительного чехла – например, надеть сверху отрезок пластиковой бутылки. Но не нужно забывать протирать от грязи и корпус, и защитный экран, чтобы прибор не выдавал ложные срабатывания.

Критерий #4 — рабочая температура и размеры

Рабочая температура — это диапазон, при котором рекомендуется применять датчик. На практике выбор прибора не всегда соответствует действительности. Обычно нижний порог ограничен температурой -20-25°С, а в зимний период она бывает и намного ниже. Что делать? По мере возможности утеплить корпус, разместить датчик в стенной нише или купить более дорогую модель, рассчитанную на сильные холода.

Размеры устройства — для встроенных устройств габариты не так важны, так как чаще всего они крепятся на любом свободном участке стены и имеют высоту не более 10 см. А вот корпус выносного фотореле размещается внутри электрощита, среди множества защитных устройств. Под него заранее нужно выделить место, а также продумать, как лучше вывести наружу датчик.

Если вы еще сомневаетесь о целесообразности покупки фотореле, тогда предлагаем присмотреться к лампам с датчиком движения или к уличным фонарям на солнечных батареях.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Похожие материалы на сайте:

Как установить и настроить датчик движения для освещения

Для экономии электричества сегодня большинство граждан используют различные приборы, в т.ч. датчики, реагирующие на движение (ДД). Такие приборы позволяют включать освещение в зданиях и на приусадебной территории, когда оно нужно. А как только такая необходимость пропадает, устройство подает сигнал для отключения света. При самостоятельной установке нужно знать, как настроить датчик.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа.

Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной.

Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

К пассивным также относятся акустические приспособления, реагирующие на разговор, хлопок и прочие шумовые эффекты. Есть смешанные варианты, т.е. такие приборы одновременно оснащены активными, пассивными компонентами. Процент ложных срабатываний ДД минимальный, поэтому они стоят дороже.

Правила размещения датчика

Чтобы ДД работал наиболее эффективно, его монтируют на участках интенсивного передвижения людей. Настройка датчика для внутреннего и уличного освещения осуществляется по этому правилу.

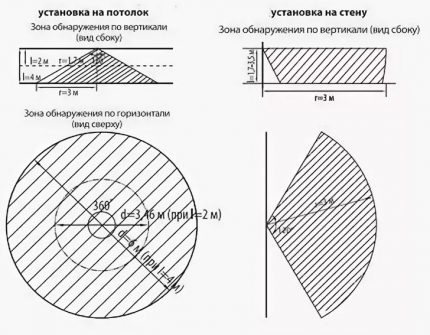

По типу монтажа ДД подразделяются на потолочные, настенные. Но рабочий принцип у них одинаковый. На работу устройств могут повлиять только местные условия эксплуатации.

Приспособления потолочного размещения чаще применяются внутри зданий. Рекомендуемая высота установки датчиков движения для освещения — 250-300 см. Устройство будет улавливать сигналы на расстоянии 5-10 м.

1. Внутри зданий настенные ДД рекомендуется монтировать на расстоянии от пола 2-2,5 м, желательно в углу комнаты. Это даст возможность получить максимальный угол обзора.
2. На улице датчики можно располагать на высоте до 10 м, а направлять нужно в сторону максимального движения людей. Для результативной работы устройства его рекомендуется монтировать под углом 40º к поверхности земли.

Дальность действия настенных устройств разная для каждой модели (смотреть при покупке в технических характеристиках). При этом надо учитывать, что процент ложных срабатываний устройства при широком рассеивании лучей существенно повышается.

Как установить датчик движения, инструкция

Последовательность монтажа ДД для точечных светильников:

1. Датчики устанавливаются в предварительно подготовленные отверстия.
2. Перед началом монтажных работ отключается подача электричества.
3. С прибора снимается защитная крышка, изготовленная из пластика.
4. Осуществляется подсоединение проводников. Для каждой модели используется своя схема подключения, которую производитель предоставляет вместе с инструкцией по эксплуатации изделия.
5. На датчике отгибаются вверх фиксирующие пружины, затем он вставляется в отверстие, фиксаторы возвращаются в исходное положение, и устройство закрепляется на основе.

На этом установка приспособления закончена, надо только настроить датчик движения для освещения, после чего обязательно проверить его работоспособность.

Устройства, вкручиваемые в патрон, монтировать легче. При этом нужно использовать лампочки, мощность которых допускается согласно паспорту изделия. Рекомендуется покупать лампы, специально предназначенные для работы с детекторами.

Для монтажа ДД выносного типа в стеновых, потолочных основаниях или корпусах осветительных приборов предварительно просверливается отверстие. Устройство крепится саморезами. Электрический кабель соединяется с клеммами датчика согласно схеме производителя. Электромонтажные работы осуществляются только при выключенном сетевом питании.

Изготовление своими руками

Имея минимальные навыки использования паяльника можно собрать простейшее реле самостоятельно. Для начала стоит воспользоваться схемой с минимумом составляющих.

Такое фотореле сможет собрать даже начинающий

Вам понадобятся:

• PR1 — фоторезистор;
• R1 — электролитический конденсатор на 10K;
• VD1 КД522 — защитный теплоэлектрический диод;
• VT1 и VT2 — транзисторы структуры n-p-n;
• КТ315Б — транзистор;
• К1 — электролитический конденсатор на 10 000 микрофарад;
• К1.1 — включатель/выключатель;
• нулевой и фазовый провода.

Эти детали можно купить в магазине радиотоваров, или выпаять из старой ненужной техники.

В данной схеме транзисторы VT1 и VT2 формируют эмиттерный повторитель, благодаря которому сигнал от фотодатчика усиливается и оказывается достаточно мощным для размыкания электрической цепи. Благодаря диоду VD1 предотвращается течение обратного тока. А реле полностью заменяет транзисторный каскад, используемый в более сложных схемах.

Собранное своими руками фотореле

Для сборки фотодатчика необходимо последовательно спаять ножки используемых элементов, или воспользоваться платой с контактами. Чтобы удостовериться в работоспособности изделия желательно проверить его на стенде с одной лампой. Дабы установить подходящую чувствительность прибора, необходимо впаять в схему резистор переменной величины. Изменяйте сопротивление резистора, пока прибор не начнёт подавать сигнал включения/выключения при правильном уровне освещённости (эксперименты можно проводить вечером при выключенных светильниках). Как только нужный уровень сопротивления будет найден, вместо регулируемого резистора надо впаять постоянный. В качестве корпуса для изделия можно использовать распределительную коробку для наружного монтажа электропроводки, только в ней надо сделать окошко для фоторезистора.

Поскольку реле позволяет использовать схему в сети 220В, подключать его можно так же, как покупное.

Принцип функционирования

Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:

1. Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
2. Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
3. Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
4. Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
5. Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.

Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

Установленный прибор Источник remoo.ru

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

{SOURCE}

Астротаймер

Астрономический таймер (или, сокращенно, астротаймер) — это прибор, производящий запуск отключение наружного освещения по временным показателям. Принцип его работы отличается от фотореле, единственное, что объединяет оба вида приборов — схожесть выполняемых функций. Астротаймер представляет собой сложное электронное устройство, в память которого внесено время восхода и захода солнца на каждый день данного региона. Настройка прибора состоит из следующих действий:

• настройка GPS координат данного места;
• установка текущей даты;
• настройка точного времени.

Исходя из поученных данных, прибор получает информацию о времени рассвета и заката на каждый день, обеспечивая стабильную работу, не зависящую от погодных или иных внешних условий. Световой режим для такого прибора не важен, его можно установить в доме или ином удобном месте. Это выгодно отличает его от уличных фотореле, которые приходится устанавливать снаружи.

Астротаймер позволяет производить дополнительную регулировку времени включения-отключения освещения по собственному вкусу с диапазоном около 2 часов от времени восхода или заката. Основным недостатком такого прибора является высокая цена. Можно приобрести более дешевый образец из стран Юго-Восточной Азии, но насколько он окажется работоспособным, неизвестно. Большинство пользователей довольствуются обычным уличным фотореле, не желая тратиться на дорогостоящие устройства для регулировки освещения.

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

• далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
• в зоне, освещаемой только солнечными лучами, а не фонарями;
• далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
• на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

Распространенные схемы подключения датчика

Схема подключения сумеречного реле

Схема подключения фотореле зависит от количества выводов. Коммутация происходит в распределительной коробке. Провода устройства различаются по цветам:

• коричневый или черный – соединяется с фазой, обеспечивает подачу питания;
• синий – направляется к нулевой клемме, к ней же напрямую подключается провод светильника;
• красный – выходной провод подает фазу на осветительный прибор.

Если в цепь входит датчик движения, его подключают последовательно, за сумеречным реле. Выключатель, управляющий несколькими светильниками, коммутируется с пускателем. Для самостоятельного подключения прибора производитель дает схему в инструкции.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Способы установки датчиков движения на примере устройств фирмы TDM ELEKTRIK: ДДПт-01 монтируется в патрон; Е27, ДДТ-03, ДДТ-02, ДДТ-01 устанавливаются в монтажное отверстие для точечных светильников (диаметр у разных устройств отличается и может составлять 40—65 мм); ДДСк-01 может быть вмонтирован в стену, потолок, корпус светильника

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

При выборе подходящего места для монтажа учитывают зону обнаружения объектов при разном размещении устройства

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

При выборе места установки и расположения самого датчика необходимо учесть: высоту установки, температуру окружающей среды, убедиться в отсутствии всяческих помех
