Датчик движения для включения освещения

Принципы работы и устройство

Сумеречный выключатель служит для автоматического включения. Принцип его работы весьма прост: в случае снижения количества падающих на датчик световых лучей срабатывает реле, активируя цепь искусственного освещения. Эффект достигается за счет измерения подаваемого фотоэлементом напряжения: чем ниже освещенность, тем оно выше. За выполнение этой задачи отвечают компоненты прибора.

Устройство

Датчик освещенности конструктивно состоит из трех главных элементов:

• само реле;
• компаратор;
• фотоэлемент.

В качестве последнего обычно выступают фототранзисторы, фоторезисторы или фотодиоды. Все они играют роль анализатора интенсивности светового потока. Когда на улице темнеет или светлеет, фотоэлемент фиксирует изменение и отдает команду включающему свет реле. Днем цепь размыкается.

Компаратор — не менее важный элемент, позволяющий регулировать порог срабатывания. При увеличении напряжения от фотоэлемента выше установленного, компаратор активирует реле, а при падении — выключает.

Фотодатчики бывают двух видов:

• встроенные — смонтированные на щитке в едином корпусе с реле;
• выносные, с расположенным вне корпуса элементом.

В последнем случае датчик должен обладать повышенной прочностью, герметичностью то есть степенью защиты от неблагоприятных воздействий среды.

В качестве нагрузки на требующих мощного освещения объектах обычно используют дуговые ртутные люминесцентные лампы высокого давления (ДРЛ) с подключением через дроссель.

Возможно также использование иных источников света — диодных, ламп накаливания и прочее.

НОВОГОДНИЙ ВЫПУСК HOUSECHIEF

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Технические характеристики устройств

Сфера использования электронных устройств определяется их техническими характеристиками:

1. Рабочее напряжение – подключение светового датчика возможно к стандартной сети в 220 В или к источнику постоянного напряжения 12 В.

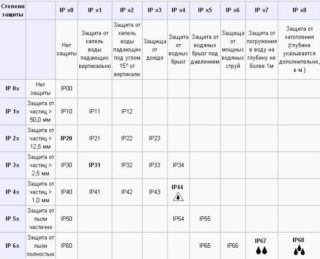

2. Степень защиты – устройство для наружного размещения нуждается в изоляции от влаги и пыли. Класс защиты обозначается маркировкой IP. Он должен быть не ниже IP44.
3. Максимальный ток – параметр показывает допустимую силу тока.
4. Настройки режима работы – выбирается чувствительность сенсора, время задержки его включения и выключения.
5. Температурный диапазон – производитель указывает, при какой температуре можно эксплуатировать фотореле. Обычно он достаточно широкий, но стоит уточнить предел отрицательных показателей.
6. Габариты – размеры устройства учитывают при выборе места размещения.

Электромонтажная схема

На практике самым энергозатратным вариантом является подсоединение датчика непосредственно к колодке светильника. Если в комплекте ее нет, следует вначале установить. Только после этого проводятся остальные работы, опираясь на следующий алгоритм:

• фазный провод подсоединяется к верхнему контакту клеммной колодки;
• дальше он идет на вывод, обозначенный буквой «L»;
• нулевой соединяется со средним контактом и направляется на вывод «N»;
• к среднему одновременно подсоединяются еще два провода – на дополнительную розетку и лампочку;
• фазный подключается аналогично обыкновенному выключателю и с верхней колодки он протягивается на нижний контакт колодки, где соединяется с аналогичным контактом люстры;
• одновременно к нему подсоединяются вторые выводы розетки и лампочки.

В итоге, когда устройство срабатывает, происходит замыкание контактов и подается напряжение. К датчику помимо обычных ламп накаливания можно подключать светодиодные или энергосберегающие, а также любое электронное устройство (например, радиоприемник).

Следует не забывать, что перед скручиванием проводов нужно оставить длину, достаточную для беспрепятственного соединения их с клеммной колодкой. Концы освобождаются от изоляции, а дальше фиксируются друг с другом по электронной схеме и припаиваются электрическим паяльником – это так называемое лужение. Оно необходимо в случае, если предполагается прохождение больших токов.

После того, как концы проводов подготовлены, проводится их соединение с клеммной колодкой люстры. Далее основание светильника монтируется к стене и вставляется плафон. Внешне все устройства скрываются под основанием светильника. А провода дополнительной розетки можно скрыть кабель каналом. Так сохраняется эстетический вид в помещении, не придется портить обои (плитку) или штробить стену, разводя грязь и испортив ремонт в комнате.

Когда монтажные работы завершены, остается настроить оборудование: установить датчики чувствительности и время работы прибора. Теперь свет будет включаться в туалете автоматически. И хотя, может показаться, что проделать все манипуляции довольно сложно, на практике достаточно изучить необходимую литературу и тогда справиться с поставленной задачей сможет даже новичок.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Похожие материалы на сайте:

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Что выбрать

Для проходных помещений, наподобие общих коридоров зданий и лестничных клеток МКД, а также для кладовых и подобных комнат, подойдет самый простой шумовой датчик звука. В большинстве случаев там нет смысла ставить более продвинутые модели. Желательно, чтобы задержка настраивалась.

Внутри жилых помещений комнат в санузлах используют сенсоры, различающие команды и с регулировкой чувствительности микрофона. Последняя опция рекомендована для любых типов таких контроллеров, это же касается и функции активации только при темноте. Например, отличным выбором будет изделие, различающее команды, установленное в прихожей-коридоре квартиры: при входе человека – с одним хлопком свет выключится, два хлопка при закрытии двери — выключится.

При значительном фоновом шуме (подъезд, выходящий на шумную улицу) следует устанавливать датчики звука с регулировкой чувствительности микрофона. Если того требуют особенности среды, например, когда шум нежелательный в определенные периоды, то выбирают комбинированные модели с сенсорами акустическим и движения одновременно, такие приборы практичные, так как одну из опций можно отключать при ненадобности.

Распространенные схемы подключения датчика

Схема подключения фотореле зависит от количества выводов. Коммутация происходит в распределительной коробке. Провода устройства различаются по цветам:

• коричневый или черный – соединяется с фазой, обеспечивает подачу питания;
• синий – направляется к нулевой клемме, к ней же напрямую подключается провод светильника;
• красный – выходной провод подает фазу на осветительный прибор.

Если в цепь входит датчик движения, его подключают последовательно, за сумеречным реле. Выключатель, управляющий несколькими светильниками, коммутируется с пускателем. Для самостоятельного подключения прибора производитель дает схему в инструкции.

Подключение прибора

Выделяют два вида датчиков: двух- и трехпроводные.

Устройства первого типа (двухпроводные) требуется подсоединить сразу в подрозетники: устанавливаемый прибор врезается в фазный провод, по аналогии с выключателем. Сам прибор располагается между лампочкой и автоматом.

Необходимые элементы:

• автоматический выключатель электроприборов от сети 220 В;
• распределительная коробка;
• сам датчик;
• светильник.

Перед установкой следует выбрать подходящее место с соблюдением следующих критериев:

• высота от одного до двух метров;
• отсутствие вблизи занавесок;
• открытая дверь не должна загораживать установленного устройства;
• отсутствие вблизи батарей отопления;
• если в квартире имеются кот или собака, то чаще всего устанавливают прибор с функцией “размер движущегося объекта”. Датчик движения для включения света не будет реагировать, когда перед ним пробежит животное.

Преимущества и недостатки

Датчики освещения привлекают потребителей возможностью экономии электроэнергии. К преимуществам использования фотоэлементов стоит отнести:

• Работу на малом токе;
• Оперативное срабатывание. Прибор включается и выключается практически моментально;
• Высокую производительность;
• Длительный срок службы.

Делая выбор в пользу подобного устройства следует учитывать, что они плохо работают в экстремальных условиях. При этом они предъявляют повышенные требования к герметичности корпуса. Если внутрь устройства попадет влага, велика вероятность, что сенсор выйдет из строя, и датчик не будет работать из-за окисления контактов.

Устройство не будет исправно функционировать, если на его поверхности образуется слой грязи и пыли. Именно поэтому в процессе эксплуатации надо постоянно очищать устройства.
