Датчик движения для включения света

Как установить и настроить датчик движения для освещения

Для экономии электричества сегодня большинство граждан используют различные приборы, в т.ч. датчики, реагирующие на движение (ДД). Такие приборы позволяют включать освещение в зданиях и на приусадебной территории, когда оно нужно. А как только такая необходимость пропадает, устройство подает сигнал для отключения света. При самостоятельной установке нужно знать, как настроить датчик.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа.

Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной.

Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

К пассивным также относятся акустические приспособления, реагирующие на разговор, хлопок и прочие шумовые эффекты. Есть смешанные варианты, т.е. такие приборы одновременно оснащены активными, пассивными компонентами. Процент ложных срабатываний ДД минимальный, поэтому они стоят дороже.

Правила размещения датчика

Чтобы ДД работал наиболее эффективно, его монтируют на участках интенсивного передвижения людей. Настройка датчика для внутреннего и уличного освещения осуществляется по этому правилу.

По типу монтажа ДД подразделяются на потолочные, настенные. Но рабочий принцип у них одинаковый. На работу устройств могут повлиять только местные условия эксплуатации.

Приспособления потолочного размещения чаще применяются внутри зданий. Рекомендуемая высота установки датчиков движения для освещения — 250-300 см. Устройство будет улавливать сигналы на расстоянии 5-10 м.

1. Внутри зданий настенные ДД рекомендуется монтировать на расстоянии от пола 2-2,5 м, желательно в углу комнаты. Это даст возможность получить максимальный угол обзора.
2. На улице датчики можно располагать на высоте до 10 м, а направлять нужно в сторону максимального движения людей. Для результативной работы устройства его рекомендуется монтировать под углом 40º к поверхности земли.

Дальность действия настенных устройств разная для каждой модели (смотреть при покупке в технических характеристиках). При этом надо учитывать, что процент ложных срабатываний устройства при широком рассеивании лучей существенно повышается.

Как установить датчик движения, инструкция

Последовательность монтажа ДД для точечных светильников:

1. Датчики устанавливаются в предварительно подготовленные отверстия.
2. Перед началом монтажных работ отключается подача электричества.
3. С прибора снимается защитная крышка, изготовленная из пластика.
4. Осуществляется подсоединение проводников. Для каждой модели используется своя схема подключения, которую производитель предоставляет вместе с инструкцией по эксплуатации изделия.
5. На датчике отгибаются вверх фиксирующие пружины, затем он вставляется в отверстие, фиксаторы возвращаются в исходное положение, и устройство закрепляется на основе.

На этом установка приспособления закончена, надо только настроить датчик движения для освещения, после чего обязательно проверить его работоспособность.

Устройства, вкручиваемые в патрон, монтировать легче. При этом нужно использовать лампочки, мощность которых допускается согласно паспорту изделия. Рекомендуется покупать лампы, специально предназначенные для работы с детекторами.

Для монтажа ДД выносного типа в стеновых, потолочных основаниях или корпусах осветительных приборов предварительно просверливается отверстие. Устройство крепится саморезами. Электрический кабель соединяется с клеммами датчика согласно схеме производителя. Электромонтажные работы осуществляются только при выключенном сетевом питании.

Где разместить?

Выполнить монтаж датчиков для включения света можно абсолютно в любом месте в квартире, на лестнице в доме, в коридоре, туалете и на улице. Для этого достаточно подсоединить прибор к разрыву фазного проводника. При этом домашний датчик лучше всего ставить в комнатах, где нет окон. При планировке освещения на улице или внутри помещений с окнами, систему должны дополнять встраиваемые фотореле или выключатель – это касается и тех случаев, когда монтируется мебельный детектор.

Благодаря такому подключению уличный прибор будет полностью автоматизирован и сможет иметь возможность ручного выключения (в случае необходимости).

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

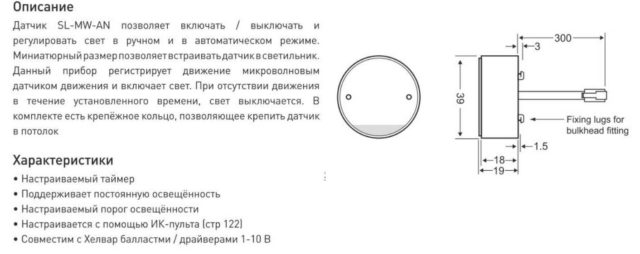

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Подсветки с датчиком движения лестницы в Архангельске

Светильник с датчиком движения EsyLux AL P Monza 130 82.

Датчик движения Eglo Detect Me 1 96452

Светодиодная LED лента (умная подсветка) c датчиком дви.

Светильник с датчиком движения EsyLux AL P Monza 130 82.

Подсветка ступеней лестницы Denkirs DK1016-WH

ULK-N21 SENSOR WHITE Светодиодный светильник накладной.

Микроволновый точечный датчик движения REXANT Ддтм 01

Светодиодная (LED) подсветка унитаза с датчиком движени.

Датчик движения REV Ritter DD-4 Control Luchs 180 . Кор.

Датчик движения MW06DC (12-24V, 120-240W,угол 360°

Светильник с датчиком движения и света майти лайт, Brad.

Подсветка для унитаза LED с датчиком движения Light Bow.

Lamper LED светильник настенный на солнечных батареях с.

Светильник LED для шкафа с датчиком движения (Белый)

Светильник Суперсвет с датчиком движения

Датчик движения REV Ritter DD-4 Control Luchs 180°. Кор.

Светильник с датчиком движения и света майти лайт, Brad.

Подсветка ступеней лестницы Horoz Electric 079-002-0003.

Архитектурная светодиодная подсветка с датчиком движени.

Подсветка ступеней лестницы Lightstar 212147

Подсветка ступеней Zamel Ledix 09-222-42 RUBI Золото/30.

Датчик движения Eglo Detect Me 6 97422

Подсветка ступеней лестницы Denkirs DK1016-WH

Умная подсветка для дверного замка с датчиком движения

Светильник c датчиком движения Mighty Light

прибор для управления освещением Эра датчик движения md.

Датчик движения микроволновый ДД-МВ 201 белый, 1200Вт,у.

Светильник с датчиком движения EsyLux AL P Garda 130 82.

СД лента с датчиком движения Navigator 61 649 NLS-01-11.

LED Подсветка для унитаза с датчиком движения 8 цветов

Светильник Zamel MOZA БелыйТепл.бел. в монт.коробку, 23.

Датчик движения ASD, угол охвата: 220 гр, черный, ДД-01.

Подсветка ступеней лестницы Horoz Electric 079-002-0003.

Модуль управления Мастер-кит MP558 Сверхэкономичный дат.

Беспроводной датчик движения

Датчик движения Fibaro Motion Sensor FGBHMS-001

Светильник с датчиком движения Navigator 61 315 DPB-01-.

Подсветка для унитаза с датчиком движения LED Light Bow.

прибор для управления освещением Эра датчик движения md.

Точечный датчик движения REXANT ДДТ 01

Светодиодный прожектор уличный с датчиком движения и се.

прибор для управления освещением Эра датчик движения md.

Светильник Osram Spylux LED светодиодный с датчиком дви.

Датчик движения Ecola Ecola LED IR Motion Sensor 8A 96W.

Светильник с датчиком света и движения Mighty Light

Светум светодиодный накладной светильник с датчиком дви.

Датчик движения REV Ritter DDV-3 «Невидимка».

Архитектурная светодиодная подсветка с датчиком движени.

Прожектор светодиодный с датчиком движения 2.6 Вт Ritex.

Светильник с датчиком света и движения «Майти лайт» TD.

Светодиодный комплект с датчиком движения LEDS SET B-SE.

Подсветка ступеней лестницы Lightstar 212147

Датчик движения TECHNOLIGHT LXP01

Архитектурная светодиодная подсветка с датчиком движени.

Архитектурная подсветка с датчиком движения Gap 43597/6.

Светильник Atomic Angel с датчиком движения

Светильник с датчиком движения Navigator 61 591 NBL-PR1.

Настенный светильник светодиодный уличный с датчиком дв.

Светодиодный LED светильник с датчиком дежурным режимом.

Датчик движения к прожектору REXANT Ддпр 01

Светильник с датчиком движения «майти лайт»

Светильник с датчиком света и движения «Майти лайт» TD.

JazzWay Светильник светодиодный ДВО-2w 4000K 60 Лм IP20.

Настенный датчик движения REXANT ДДС 03

Светодиодный светильник LLT «СПБ-2Д-КВАДРАТ».

Светодиодный светильник с датчиком движения Символ-Д-10.

Беспроводная световая подсветка с датчиком движения Und.

Светильник Zamel NAVI Сталь/Хол.бел. в монт.коробку, 23.

Потолочный датчик движения duwi 15374 0

Ночник с датчиком движения Xiaomi Mi Motion-Activated N.

Датчик движения с возможностью скрытой установки

Датчик движения MW32S White (угол 360°, IP65)

Датчик движения Rubetek KR-P829

Микроволновый потолочный датчик движения REXANT Ддпм 01

прибор для управления освещением Camelion lx-451 (патро.

Датчик движения ASD, угол охвата: 180 гр, черный, ДД-00.

Принцип работы автоматической подсветки

Чем хороша такая автоподсветка, так это своей самостоятельностью. Она сама определит, когда и на сколько времени включить свет. За счет того что в схему входят датчики движения, они среагируют на появление человека и включат освещение или всей лестницы сразу или каждой ступени по отдельности. Лучше в цепи предусмотреть два датчика движения — вначале и в конце лестничного пролета. Так система определит, что после прохождения человека свет можно отключить. Также в обязательном порядке цепь питания дополняется контроллерами, которые можно запрограммировать на разные условия срабатывания.

На тот случай если лестницы в доме очень длинные и в них несколько пролетов, можно предусмотреть установку дополнительных датчиков. Так даже интереснее. Схему включения можно усложнить:

• Включать не все ступени, а несколько — группами;
• Или по одной ступени по маршруту движения человека.

Процесс сборки подсветки пошаговая инструкция

Если планируется установка ламп, алгоритм действий следующий:

• делается разметка для прокладки проводов, монтажа светильников;
• по намеченным контурам делаются канавки под кабель;
• внутри готовой полости помещаются и фиксируются провода;
• в размеченных точках делаются отверстия с помощью перфоратора;
• внутри полученных углублений размещаются подрозетники с местами для светильников;
• в готовые отверстия вкручиваются лампы;
• проверяется работа системы;
• если все работает нормально, провода закрываются строительным раствором.

Светодиодные ленты монтируются быстрее:

• делается предварительная разметка и по ее параметрам отрезаются куски светодиодной ленты;
• к концам каждого фрагмента подсоединяются провода;
• места расположения лент со светильниками обрабатывают растворителем, чтобы обезжирить поверхность;
• с ленты снимается защитная пленка и клейкой частью прикладывается к обработанной поверхности;
• в ступеньках делаются небольшие отверстия, в них продеваются и закрепляются провода;
• система подключается к источнику питания и включения.

Коробка питания размещается в заранее определенном месте, не должна бросаться в глаза при виде лестницы.

Датчик движения: как это работает

Любой прибор рассматриваемого семейства реагирует на движение. Рассмотрим, как работают разные виды датчиков движения.

Инфракрасный

Его принцип действия — анализ поступающего на рабочую поверхность тепла. PIR-разновидности не генерируют его сами, а лишь регистрируют входящее.

Инфракрасный прибор конструктивно содержит два теплочувствительных элемента. Для правильной фокусировки лучей перед каждым модулем размещена линза Френеля. Принцип работы типичного PIR-прибора таков:

• линзы направляют излучение на «свой» рабочий модуль;
• при отсутствии движения в зоне видимости каждый из таковых получает примерно одинаковое количество тепла;
• при появлении теплового объекта ИК лучи проходят через линзы на одну часть термодатчика. Показания между ней и второй частью начинают различаться, и прибор «понимает», что мимо него кто-то прошел.

Разумеется, схема применением двух линз весьма проста и груба, хотя и пригодна, к примеру, для включения освещения по сенсору в простых случаях. Поэтому в действительности каждый прибор оснащается несколькими десятками линз. Внешне такой модуль выглядит как фасеточный глаз стрекозы и выведен на корпус в виде ячеистого окошка, скрывающего теплочувствительные компоненты.

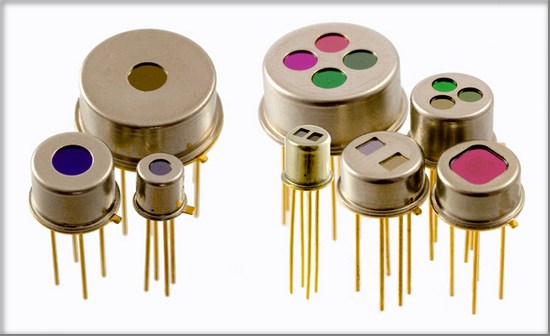

В качестве последних в основном используют пироэлектрические элементы. Менее распространены полупроводниковые варианты и микроболометры с термопарами.

Ультразвуковые датчики

Эти приборы анализируют не воспринимаемый слухом человека ультразвуковой спектр. Принцип действия датчика движения таков:

• встроенный генератор ультразвука с определенной периодичностью испускает пучки акустических волн;
• после этого он переходит на прием и измеряет отраженный звук.

Если картина отраженного ультразвукового «эха» не изменяется, в зоне покрытия движения нет. Когда оно появляется, допплеровский эффект искажает эхо и работающий прибор понимает, что обстановка поменялась. Если зарегистрированное изменение превысит установленный настройками порог, сенсор сработает.

Генерирующим УЗ блоком обычно служит кварцевый или керамический пьезоэлемент, встречаются образцы с вибрирующей в электростатическом поле мембраной.

Радиоволновые

Принцип работы датчика движения данного типа похож на работу ультразвуковых, но измеряется не отраженный звук, а радиосигнал.

Преимущества радиодатчиков — в способности работать с площадями вне прямой видимости. Радиоволны в состоянии преодолевать неметаллические препятствия наподобие стен, и такие приборы можно использовать для контролирования скрытых за преградами помещений и объектов. Но реагирующее на радиоизлучение устройство стоит дорого, поэтому эти приборы (как и микроволновые) редко используются в домашних комплексах автоматизации, хотя нашли применение в системах наблюдения за крупными коммерческими площадями — цехами, складами и так далее.

Фотоэлектрические

Как видно из названия, они реагируют на свет. Их принцип работы — прерывание пучка падающего светового потока. Если прибор затеняется, он срабатывает.

Техническое устройство датчика движения рассматриваемого типа просто, такие приборы конструктивно составлены из двух частей:

• испускающей световые волны;
• принимающей.

Последняя содержит модуль генерирования тока под действием излучения. Если поток перекрыт, прибор сработает.

Самый простой пример применения фотосенсоров — в метрополитене: благодаря им работают турникеты метро. Если пассажир пытается пересечь турникет не заплатив, датчик реагирует и закрывает проход.
