Ремонт и регулировка датчика движения

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Ошибки установки и подключения

А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.

Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.

Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

Потолочный датчик нельзя устанавливать на стенуИсточник dachadecor.com

Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.

Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.

И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.

В видео показаны датчики движения, чем они отличаются друг от друга:

Коротко о главном

Итак, в статье мы с вами рассмотрели несколько схем подключения датчика движения к осветительным приборам. Какой выбрать, каждый решает сам. Но учтите, процесс установки – не самый лёгкий при кажущейся простоте. Поэтому путь этим занимаются профессионалы.

Источник

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

1. Для начала нужно установить максимальную чувствительность.
2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
3. Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

1. Перевести регулятор в минимальное значение.
2. Инициировать датчик посредством движения.
3. Засечь время.
4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

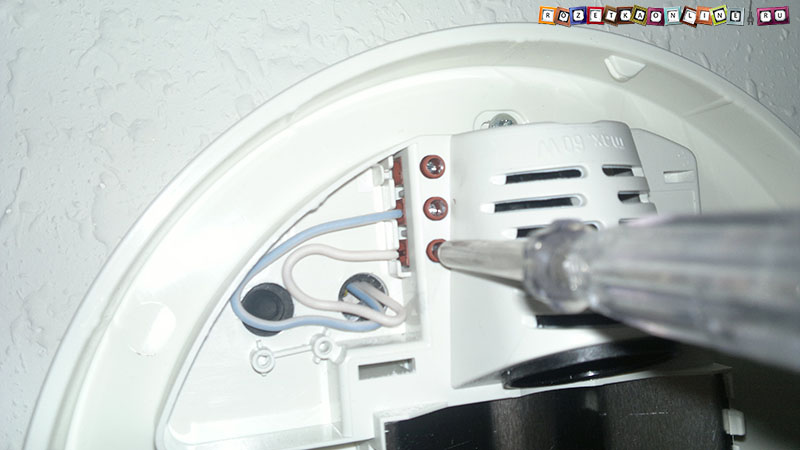

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Два датчика в цепи

Теперь изучим схему подключения нескольких датчиков в одной цепи. Это нужно там, где помещение очень просторное или его форма специфична, что не позволяет устройству срабатывать максимально корректно.

Если коридор имеет изогнутую форму, то одно устройство для срабатывания на движение не будет работать при нахождении объекта за поворотом. Здесь нужна схема с несколькими датчиками, подключёнными параллельно друг другу.

Фаза ноль идёт отдельно, она не прерывается. Её подают на все устройства, а уже после присоединяют провода к лампе. Какой-то из датчиков сработает и замкнёт цепь, напряжение будет подано на светильник.

Приборы должны быть подключены од одной фазы, что исключит вероятность короткого замыкания.

Схема на подключение двух датчиков в цепи пригодна и для включения любого числа приборов.

Как установить и настроить датчик движения для освещения

Для экономии электричества сегодня большинство граждан используют различные приборы, в т.ч. датчики, реагирующие на движение (ДД). Такие приборы позволяют включать освещение в зданиях и на приусадебной территории, когда оно нужно. А как только такая необходимость пропадает, устройство подает сигнал для отключения света. При самостоятельной установке нужно знать, как настроить датчик.

Какие бывают виды и разновидности датчиков

Датчики движения для освещения бывают 2 типов: активные, пассивные. Активные ДД осуществляют постоянный мониторинг комнаты. К ним относят микроволновые, ультразвуковые приспособления.

В первом случае устройство реагирует на звуковые волны, после получения которых контакты замыкаются, загорается лампа.

Преимущество микроволновых устройств состоит в том, что они улавливают сигнал даже через стены или прочие преграды. Они являются более востребованными на объектах, находящихся под охраной.

Такие приборы могут работать вместе с видеокамерой. Но есть и недостаток — повышение вероятности ложного реагирования.

Менее популярны среди пользователей ультразвуковые устройства. Они излучают волны, отрицательно влияющие на человеческий организм при продолжительном воздействии.

Инфракрасные датчики движения для включения света на лестнице реагируют на тепло. Они бывают активными, пассивными. В первом варианте приемный элемент и передатчик устанавливаются в разных местах. Когда между ними обрывается сигнал, контакты замыкаются, загорается лампочка. Во втором случае приборы отслеживают внешнюю температуру.

К пассивным также относятся акустические приспособления, реагирующие на разговор, хлопок и прочие шумовые эффекты. Есть смешанные варианты, т.е. такие приборы одновременно оснащены активными, пассивными компонентами. Процент ложных срабатываний ДД минимальный, поэтому они стоят дороже.

Правила размещения датчика

Чтобы ДД работал наиболее эффективно, его монтируют на участках интенсивного передвижения людей. Настройка датчика для внутреннего и уличного освещения осуществляется по этому правилу.

По типу монтажа ДД подразделяются на потолочные, настенные. Но рабочий принцип у них одинаковый. На работу устройств могут повлиять только местные условия эксплуатации.

Приспособления потолочного размещения чаще применяются внутри зданий. Рекомендуемая высота установки датчиков движения для освещения — 250-300 см. Устройство будет улавливать сигналы на расстоянии 5-10 м.

1. Внутри зданий настенные ДД рекомендуется монтировать на расстоянии от пола 2-2,5 м, желательно в углу комнаты. Это даст возможность получить максимальный угол обзора.
2. На улице датчики можно располагать на высоте до 10 м, а направлять нужно в сторону максимального движения людей. Для результативной работы устройства его рекомендуется монтировать под углом 40º к поверхности земли.

Дальность действия настенных устройств разная для каждой модели (смотреть при покупке в технических характеристиках). При этом надо учитывать, что процент ложных срабатываний устройства при широком рассеивании лучей существенно повышается.

Как установить датчик движения, инструкция

Последовательность монтажа ДД для точечных светильников:

1. Датчики устанавливаются в предварительно подготовленные отверстия.
2. Перед началом монтажных работ отключается подача электричества.
3. С прибора снимается защитная крышка, изготовленная из пластика.
4. Осуществляется подсоединение проводников. Для каждой модели используется своя схема подключения, которую производитель предоставляет вместе с инструкцией по эксплуатации изделия.
5. На датчике отгибаются вверх фиксирующие пружины, затем он вставляется в отверстие, фиксаторы возвращаются в исходное положение, и устройство закрепляется на основе.

На этом установка приспособления закончена, надо только настроить датчик движения для освещения, после чего обязательно проверить его работоспособность.

Устройства, вкручиваемые в патрон, монтировать легче. При этом нужно использовать лампочки, мощность которых допускается согласно паспорту изделия. Рекомендуется покупать лампы, специально предназначенные для работы с детекторами.

Для монтажа ДД выносного типа в стеновых, потолочных основаниях или корпусах осветительных приборов предварительно просверливается отверстие. Устройство крепится саморезами. Электрический кабель соединяется с клеммами датчика согласно схеме производителя. Электромонтажные работы осуществляются только при выключенном сетевом питании.

Стоимость

Цена на приборы движения зависит от страны-производителя, технических характеристик, способа получения сигнала и принципа действия устройства.

Нынешний рынок предоставляет несколько ведущих производителей, при этом большинство заводов расположено на территории Китая. Есть также российские производители, собирающие приборы из китайских запчастей в нашей стране. Цена таких моделей чуть выше, но гарантийный срок соответственно тоже выше.

Учитывая, что технические параметры практически идентичны по данным техпаспортов, отечественные модели уличного типа более устойчивы к воздействию низких температур.

Средняя цена регистратора составляет, рублей:

1. Ультразвуковой – 550 рублей.
2. Микроволновой – 810 рублей.
3. Инфракрасный – 625 рублей.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Типы поломок

Пользователи при использовании ДД имеют дело с разнообразными неисправностями. Поскольку, как и любые другие устройства, ДД временами выходят из строя, ломаются, функционируют неправильно. Все это может быть сопряжено с нарушениями в работе внутри устройства либо с неверным подключением и настройкой. Если работа прибора дает сбои, необходимо обнаружить причину и ликвидировать ее. Возможны следующие типы появляющихся повреждений:

• подсоединенная к датчику аппаратура не включается, невзирая на появление в контролируемой зоне перемещающихся объектов;
• при включении самого ДД переключения контактов устройства релейного действия не совершается;
• датчик перестал выключать свет при отсутствии ситуаций его срабатывания;
• ложное срабатывание (самопроизвольное включение и выключение аппаратуры);
• лампа освещения постоянно горит;
• датчик не функционирует вообще (даже светодиод на корпусе не моргает).

Инструкция по настройке датчика движения

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения.

Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение.

Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире.

Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения.

Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная.

Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека.

В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты.

К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку.

Существуют датчики, у которых при каждом новом включении время задержки увеличивается.

При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

Как выполнить регулировку

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.

Разновидности датчиков движения

Выпускают разнотипные изделия, которые позволяют максимально удобно регулировать процесс освещения комнаты или улицы. Есть датчики, которые располагаются на потолке, стене или монтируются скрыто.

Принцип действия у них тоже отличается друг от друга, некоторые модели работают с уличным освещением, другие с домашним. Устройства для улиц защищены от атмосферных условий.

Принцип действия устройств отличается друг от друга, они могут быть:

• Ультразвуковыми;

• Микроволновыми;

• Инфракрасными;

• Активными;

• Пассивными.

Способ срабатывания тоже может быть разным, от теплового, где прибор даёт реакцию на температурные изменения, до звуковых и колебательных. Последний вариант реагирует на перемены во внешней среде и магнитном поле во время движения объекта.

Датчики движения могут быть однопозиционными, двухпозиционными и многопозиционными. Рассмотрим варианты подключения разных устройств для повышения комфорта в собственном жилище и не только там.

Основные выводы

Регулировка основных параметров датчика движения для включения света в помещении и на улице состоит из двух этапов:

1. Механическое позиционирование.
2. Аппаратные настройки.

Первый этап подразумевает пространственную выверку устройства для оптимизации работы. Она задается двумя параметрами – обзорным углом и диаграммой направленности излучения (для активных датчиков – ультразвуковых и микроволновых). Для быстрой и удобной регулировки корпус прибора может оснащаться наклонно-поворотным кронштейном или шарниром. Регулировка элементарных моделей, не имеющих подобных дополнительных функций, осуществляется просто – по высоте расположения, величина которой должна быть указана в паспорте.

Аппаратные настройки датчика движения включают три главных параметра – чувствительность, время задержки и освещенность. Первый позволяет регулировать прибор так, чтобы не происходило ложного включения света на мелких животных. Второй фактор – период, в течение которого лампа будет еще светить после срабатывания сенсора. Третий – задает момент инициации детектора в зависимости от степени наступающих сумерек.

При выборе датчика движения необходимо учитывать в какое конкретное место он будет установлен – в дом, на улицу, в гараж, подвал, в ванную, на автостоянку или в котельную. Исходя из этого, нужно смотреть какой угол обзора, дальность действия и способ крепления потребуется для этого. Устанавливать сенсор нужно так, чтобы никакие посторонние предметы, отдаленные движущиеся объекты, фонари и отопительные приборы не приводи к ложному включению света.

http://strojdvor.ru/elektrosnabzhenie/kak-otregulirovat-datchik-dvizheniya-dlya-vklyucheniya-sveta/http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/63-podklyuchenie-svetilnika-s-datchikom-dvizheniyahttp://samelectrik.ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html
