Высота розеток на кухне

Выбор схемы расположения розеток

Работы необходимо начинать со схематического изображения комнаты, размещения на плане бытовых приборов, обозначения их мощности. Куда и сколько розеток ставить, подскажет соответствующий графический расчет.

С классическими стандартными схемами можно ознакомиться в сети и взять их за основу собственного будущего проекта. От грамотности и правильности принятого решения зависит удобство и эстетическая привлекательность итогового результата.

Изначально необходимо схематически изобразить будущий или имеющийся кухонный гарнитур. В идеале, на плане должны быть представлены все шкафы и полочки для того, чтобы точно определить место установки розеток. Линейные размеры каждого предмета выполняются в масштабе.

Начинать рекомендуется с крупной бытовой техники, поскольку она будет располагаться стационарно. В идеале, лучше воспользоваться профессиональной схемой мебельного гарнитура, которая разрабатывается при заказе мебели.

Существуют раздельные и совместные варианты установки духовки, варочной поверхности. Первое исполнение является наиболее предпочтительным и целесообразным. Розетки желательно устанавливать или в соседнем шкафчике, на расстоянии 10–15 см от его края, или же в 15–18 см от пола, доступ к таким элементам освобождается путем снятия выдвижного нижнего ящика. В любом случае, должен обеспечиваться быстрый и свободный подход к месту подключения бытовой техники. Если духовка монтируется в колонну, розетка под нее размещается в соседнем или нижнем шкафу.

Питание для холодильника должно выполняться с учетом рекомендаций производителя этого устройства. Категорически не допускается использование удлинителей и переходников. Стоит учитывать, что обычно длина провода холодильника не превышает 100 см, поэтому данный параметр должен стать основой для выбора будущей розетки.

Не рекомендуется размещать питание за бытовым прибором, особенно в случае со встраиваемой техникой. От поверхности пола «точка» выполняется не менее чем в 25–75 см и в 15–25 см от самого прибора.

С целью удобного и простого подключения водопровода и канализации для посудомоечных машин источник питания обычно размещают рядом с кухонной мойкой. Аналогичным правилом руководствуются и при установке стиральной машины. Именно поэтому вопрос относительно выбора места размещения соответствующих розеток снимается сам собою.

В идеале, розетку монтируют в соседнем шкафчике, в 15–20 см от его края и 25–35 см от поверхности пола. Допускается ее размещение как слева, так и справа от бытового прибора.

Рассмотрим, где правильно установить розетку для микроволновой печи. Условно техника должна находиться на уровне глаз — так, чтобы обеспечивался наиболее удобный доступ к ней. Поэтому источник питания размещают либо за печью, либо в нижнем шкафчике на высоте 25–65 см от уровня пола. Миксер, кофемашина, тостер и другие приборы обычно подключаются к стандартному блоку розеток на фартуке.

На вытяжку обычно закладывают, как минимум, коробочку для розетки с проводом. Некоторые модели устройств поставляются без вилки и подключаются посредством клемм. В случае необходимости, розетку всегда удастся установить на заранее предусмотренное для нее место

Частые ошибки

Высота установки розеток и выключателей

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

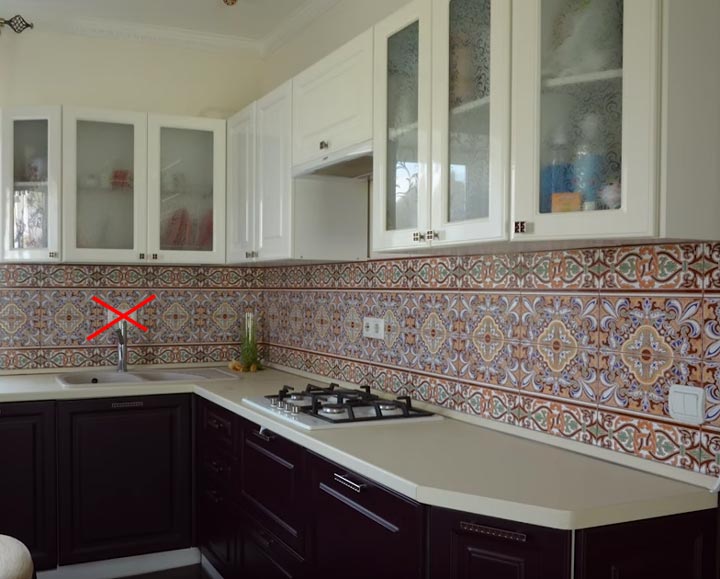

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Правила и схема расположения розеток

Высота столешницы на кухне: какой она должна быть и как ее рассчитать?

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

Крупной техники:
- электрическая духовка – от 2500 Вт;
- варочная поверхность – 1000-1500 Вт;
- посудомоечная машина – от 1000 Вт;
- стиральная машина – от 1500 Вт;
- водонагреватель – от 1500 Вт;
- холодильник – 200-1000 Вт;
- морозильная камера – 300 Вт.
Мелкой кухонной техники:
- микроволновая печь – от 800 Вт;
- чайник электрический – от 500 Вт;
- блендер – до 300 Вт;
- кухонный комбайн – 1200-1500 Вт;
- кофеварка – от 900 Вт.
Дополнительной техники, которая может присутствовать на кухне:
- телевизор – 200-330 Вт;
- ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Процесс монтажа электропроводки на кухне

Высота установки телевизора

Весь процесс прокладки электропроводки включает в себя несколько этапов и отличается в зависимости от способа расположения токоведущих элементов – наружный или скрытый. Первый вариант является наиболее простым и быстрым, но его применение строго ограничено требованиями п.7.1.39 ПУЭ. Скрытая проводка куда лучше защищена от возможных механических повреждений и более безопасна в эксплуатации.

Разметка под штробы

Не зависимо от того, будет прокладываться наружная или внутренняя проводка на кухне, места установки распределительных коробок, расположения проводов, коммутационных устройств и розеток необходимо отметить на стенах. Для этого можно использовать современные лазерные уровни или классические инструменты (линейки, уголки, отвесы и прочие). Для изображения соответствующих узлов на поверхности применяйте строительный карандаш или любой другой вариант, который обеспечит хорошую видимость линий и разметки. Разметка выполняется в соответствии со схемой электрики разработанной ранее.

Рис. 3: разметка стен

Штробление стен

Наиболее современным и эффективным средством для штробления стен под проводку являются штроборезы с встроенным пылесосом для удаления мусора и пыли из рабочей зоны. Но они отличаются достаточно высокой стоимостью, поэтому приобретать такой для разовых работ на кухне нецелесообразно. Более простым вариантом является штробление зубилом и молотком, но при этом требуются значительные трудозатраты. По мягким материалам могут использоваться штроборезы с режущей металлической пластиной.

Рис. 4: штробление стен

Разработка отверстий под элементы сети

После окончания штробовки высверливаются отверстия для установки выключателей, розеток, коробок и мест крепления осветительной аппаратуры под проводку. Для этой цели используется перфоратор со специальной коронкой соответствующего диаметра.

Рис. 5: коронки для сверления

При отсутствии такой насадки отверстие можно разработать обычным сверлом и доработать зубилом. Расположение розеток, выключателей и прочих элементов проводки на кухне выстраивается согласно схеме.

Прокладка проводов

Перед соединением проводов убедитесь в отсутствии напряжения в сети. Прокладка проводки на кухне условно подразделяется на такие этапы:

Обработайте выступающие края и острые участки штроб, чтобы о них не повредить изоляцию.
Заведите трехжильный провод, выбранный при расчете электропроводки, в распределительную коробку или подведите к щиту, от которого будет браться питание. Если проводов несколько и с различным сечением, проверяйте соответствие мощных электроприборов по схеме.
Проложите провод по штробе к точке подключения или другой коробке. При соединении проводников в коробках пользуйтесь специальными зажимами, опресовкой или пайкой. Категорически запрещено обеспечивать контакт скрутками.
При плотном вхождении провода в канавку, его можно ничем не фиксировать, но при этом следует быть достаточно аккуратным, чтобы не повредите изоляцию. Если свободного пространства много, кабель должен крепиться специальными хомутами.
В местах установки розеток и подключения освещения к проводке оставляйте запас провода не менее 10 см.

Рис. 7: запас проводов

Подключение розеток и выключателей

Рисунок 8: установка коробок под розетки

Для установки элементов в соответствующие им отверстия предварительно закрепите коробки на раствор или шпаклевку. Заведите в них провода и подведите к клеммам сердцевины розетки или выключателя. После чего зафиксируйте сердцевину в коробке болтовым соединением или распорками, в зависимости от конструкции.

Рис. 9: фиксация розетки

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!
