Как установить подрозетник в кирпичную стену, советы

Подгоняем отверстие под размер подрозетника

После изготовления отверстия проверяем как подрозетник в него входит. Так как диаметр подрозетника меньше диаметра коронки с шириной проблем не будет, а вот по глубине нужно смотреть.

Отверстие необходимо довести до такой глубины, чтобы подрозетник немного в него проваливался, примерно на 4-5 миллиметров. Этот запас необходим потому, что во внутрь отверстия помимо самого подрозетника будет закладываться раствор фиксации (гипс, алебастр), так же некоторое место будет необходимо для изгиба провода входящего в подрозетник.

Что бы облегчить этапы работы следующие после установки подрозетника, рекомендую, с краев изготовленного отверстия обрезать кромку. Данное действие можно выполнить с помощью ножа. За счет произведенных нами манипуляций подрозетник притопится в отверстие вместе с наружной юбкой, что даст возможность установить его вровень со стеной. Эта особенность монтажа позволит выполнить идеальный монтаж розетки или выключателя максимально прижав ее металлическую монтажную, а следовательно и пластиковую декоративную рамки к стене. Как правило, не притопленная юбка подрозетника может давать зазор рамки розетки от стены порядка 1-2 мм.

Теперь, нужно завести провод в подрозетник, для этого делаем для него небольшую штробу в верхней части отверстия. Изготовить штробу можно используя зубило и молоток или перфоратор с ударной битой. Мягкий материал стены можно крошить даже стамеской. В нашем примере используется именно она.

Штроба готова.

Провод должен легко укладываться не мешая подрозетнику.

Теперь, переворачиваем подрозетник. На его задней части мы видим специально подготовленные прорези для провода.

Выбираем нужную и вырезаем с помощью ножа. Очень желательно завести провод с задней стороны подрозетника, это значительно облегчит последующий монтаж розетки или выключателя и убережет провод от повреждения.

Отверстие изготовлено.

Одеваем подрозетник на провод и вставляем его в отверстие.

Не должно ничего мешать и напомню, должен остаться запас по глубине 2-3 миллиметра для фиксирующего раствора.

Все подходит, все проверили. Вычищаем отверстие от мусора и пыли и переходим к приготовлению гипсового раствора.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

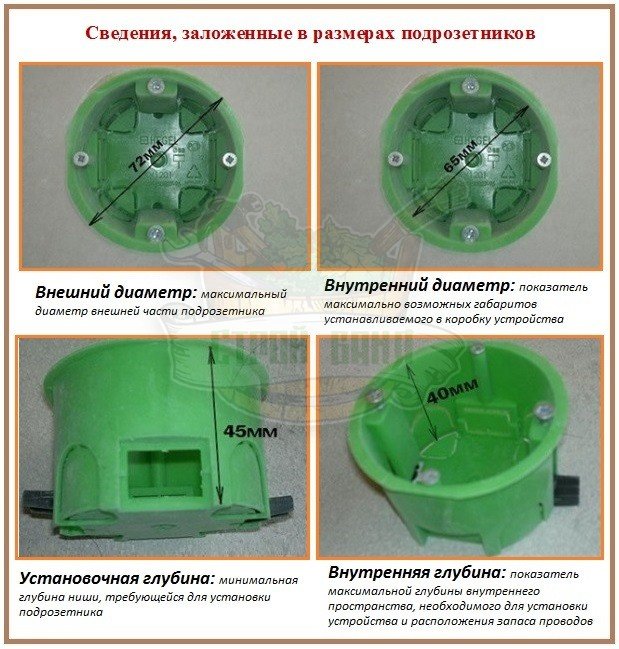

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Установка розетки в подрозетник

Для ее правильного монтажа после предыдущего этапа необходимо осуществлять следующее:

• Нужно произвести укорачивание торчащего провода до 7 см, которого обычно вполне достаточно для подсоединения.
• Устанавливаемые розетки должны быть для гипсокартона. Приобретать иные не следует, поскольку они не подойдут. Лучше всего отдавать предпочтение изделиям из пластика, которые намного безопаснее и имеют более доступную стоимость.
• Рекомендуется осуществлять заземление конструкции. Благодаря этому удастся избежать удара током. В этом случае нужно желтый провод присоединить к клеме заземления, встроенного в розетках. Оставшиеся кабели являются нулем и фазой.

Далее требуется присоединить все проводы и прикрутить розетку к подрозетнику. По окончании нужно совершить монтаж ее наружной рамки.

Узнав как установить подрозетник в гипсокартон, удастся не только произвести быстро все работы своими руками, но и качественно, избежав возможных ошибок при креплении, а также выборе изделия.

Видео:

Вас может заинтересовать:

Как правильно установить маяки для штукатурки стен с соблюдением технологии

Как снять старую плитку со стен эффективно различным инструментом

Как убрать клей с обоев после высыхания с использованием различных методов

Особенности размещения

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Правила ухода за изделиями

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Технические требования к подрозетникам

В отношении монтажных коробок не существует каких-то отдельных правил по их выбору, установке и эксплуатации. Существуют лишь общие положения, затрагивающие электро- и пожарную безопасность, закрепленные в ПУЭ. В соответствии с ними, монтаж подрозетников в бетоне выполняется таким же образом, как и установка распределительных коробок. Места размещения и расстояния определяются строительными нормами и правилами (СНиП).

Тем не менее, все подрозетники должны быть установлены и соответствовать определенным техническим требованиям, позволяющим избежать проблем в процессе эксплуатации:

• Прочность материала должна быть достаточной, чтобы уравновешивать усилия, прилагаемые для вынимания вилки из розетки. Сама коробка при этом прочно удерживается в стене и не выдергивается вместе с розеткой. Для лучшей фиксации наружная поверхность изделий оборудуется специальными пазами, ребрами и зацепами. С этой же целью используются и технологические отверстия, через которые в подрозетник заводится проводка.
• Лучшим раствором для крепления считается алебастр или строительный гипс, применяемый в пастообразной консистенции. После полного высыхания корпус коробки невозможно извлечь не повредив пластик или конструкцию самой стены.
• Пластик, каторый применяется для изготовления коробок, должен быть не только прочным, но и обладать диэлектрическими свойствами, быть устойчивым к влаге и другим агрессивным воздействиям.
• Внутренняя сторона стенок также оборудуется ребрами, усиливающими крепление розеток. Старые металлические конструкции устанавливались гладкими, и розетки довольно часто выпадали из своих посадочных мест из-за слабого зацепа распорных лапок.
• У многих подрозетников имеются специальные отверстия под винтовое крепление.
• Для изготовления монтажных коробок используются только негорючие пластмассы. Это требование актуально даже для кирпича и бетона, поскольку пламя от розетки может легко перекинуться на стены и мебель, расположенную рядом.
• Полезным требованием является наличие специальных элементов под крепление фиксаторов. Это дает возможность собирать блоки с любым количеством подрозетников, в том числе и двойной конфигурации.

Что такое светодиод

Внешне светоизлучающий диод выглядит как кристалл на металлической основе, покрытый пластиковой линзой. Осветительный элемент состоит из таких частей:

• основа из алюминия или меди;
• полупроводниковый кристалл;
• катод (-) и анод (+);
• слой силикона;
• линза из пластика;
• защитный корпус.

На металлической основе зафиксирован катод и анод. На первом электроде закреплен полупроводниковый чип (кристалл). Контакты имеют проводники, которые подсоединяются к чипу p-n-переходом (электронно-дырочный переход). На этом участке с помощью соединительной проволоки объединяются 2 полупроводника с дырочным и электронным типом проводимости. Сверху конструкция покрыта слоем силикона и пластиковой колбой и помещена в корпус с выводами для подключения к цепи.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

• Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
• Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
• Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Как установить подрозетники в бетонную стену?

Как происходит установка подрозетников в бетонную стену? В этой статье я изложу всю последовательность действий для того, чтобы правильно установить подрозетники.

Мы подразумеваем, что лунки для подрозетников и штробы для них уже готовы и мы переходим на следующий этап установка пластиковых подрозетников в бетонную стену. Здесь подробно расписано какую коронку для этого лучше использовать. А здесь подробно о том в на какой высоте подрозетники устанавливать.

Что нам для этого потребуется:

Уровень;
Гипсовая штрукатурка лучше всем известный Rotband;
Сами подрозетники (мой выбор Schneider Elektrik, удобные и они идут на конус, это немаловажно если коронка 68 мм они заходят без проблем);
Узкий и средний шпатель;
Желателен пылесос;

Необходимо очистить все лунки и желательно прогрунтовать их от пыли. Для этого удобно воспользоваться пылесосом или взять небольшую кисть.

Готовим подрозетники — соединяем в группы по количеству лунок, отламываем ненужные элементы. Обязательно пробуем вставить собранные подрозетники в лунки, чтобы убедиться, что всё заходит и ничего не мешает.

Необходимо готовить все подрозетники сразу т.к. параллельно сделать это сложнее. Раствор достаточно быстро «замерзает».

Кстати если у вас нет опыта, то алебастр применять не рекомендую (очень быстро застывает), обычная гипсовая штукатурка гораздо лучше подходит для этого. Алебастр нужно применять в случае установки одного двух подрозетников и следом установить чистовую арматуру.

Также удобнее всего вначале устанавливать подрозетники на штукатурный раствор в бетонную стену, а только потом заводить в них кабель. Этот способ наиболее эффективен, и вы потратите намного меньше времени. Жесткий кабель будет постоянно пытаться выкрутить подрозетник пока он не замерзнет.

Накидываем немного раствора в лунку стараемся распределить его по стенкам, вставляем подрозетник и уровнем или небольшой рейкой вдавливаем в раствор т.о. чтобы он стал заподлицо со стеной. Средним шпателем заглаживаем выдавленный раствор. Ждем пару часов до отвердения раствора.

Из подрозетника раствор не нужно удалять до отвердения. Он потом легко очищается.

Все хорошо и просто, когда все лунки сделаны хорошим инструментом, а не подручными (болгарка и перфоратор). Как поступить в таком случае? Как установить подрозетники в нашу бетонную стену таким образом, чтобы при установке чистовой арматуры все оказалось на одном уровне и ровно?

Это очень важный момент. Если одиночную розетку можно поставить в самый криво вмазанный подрозетник, то с группой в 5 розеток такой номер не прокатит. И потом будет смотреться очень криво если вообще розетки встанут на свои места.

В любом случае нужно полное осознание того, что, сэкономив времени на одной операции в начале, в последствии потеряешь в три раза больше. Из-за этого установка чистовой электрики может превратится в настоящую борьбу за миллиметры.

Если чувствуете, что подрозетник заходит в лунку с трудом, ему что-то мешает, группа растягивается или наоборот сжимается. Не ленитесь возьмите перфоратор и доработайте лунку. Группа подрозетников должна входить свободно.

Однако если группа входит очень свободно, а нужно установить их на уровне с остальными? И пока раствор не замерзнет их нужно чем-то придержать. Для этого при работе я использовал алюминиевый уголок 30/30 мм. По одной стороне сверлил отверстия, которые совпадают с крепежом подрозетников. Соединяя их в группу и прикручиваются к уголку. Вся эта конструкция устанавливается в большую «дыру» в стене, выставляется по уровню и фиксируется по краям саморезами пока не замерзнет.

Раствор в таком случае закладывать в большую «дырку» следует в два этапа. Для начала немного, чтобы зафиксировать, а затем будем выравнивать.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов на всё ответить.

Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Розетка – это не только обязательный функциональный элемент электропроводки, служащий для подключения электробытовых приборов, но также и значимая деталь интерьера.

Безотказная работа розетки, а также ее аккуратный внешний вид в немалой степени зависят от того, насколько грамотно выполнена установка, не так ли? Чтобы сделать правильный монтаж, необходимо учесть ряд нюансов, которые присутствуют в этой работе, один из которых – правильная установка подрозетников.

Вы никогда не занимались монтажом подрозетника и боитесь наделать ошибок? Мы поможем разобраться со всеми особенностями – в статье подробно рассмотрены разновидности установочных коробок и тонкости установки каждого из них.

Также уделено внимание монтажу подрозетников в часто встречаемые типы оснований – бетон, гипсокартон, стену, облицованную плиткой. Материал дополнен наглядными фото и полезными видеосюжетами

Особенности конструкции

Отечественные и зарубежные производители выпускают разнообразные виды монтажных коробок, предусмотренных для установки в деревянных домах. В этих компаниях постоянно проводится модернизация и улучшение электроустановочных изделий.

Современные подрозетники для деревянных домов отличаются специфическим желтым цветом и эластичной мембраной, установленной на вводе для кабелей. Мембрана изготавливается из резинового материала, а пластик для корпуса производится по методу двойного литья и является негорючим.
В конструкцию монтажной коробки были внесены дополнительные изменения и усовершенствования:

• Ушки, соприкасающиеся с несущей поверхностью, сделаны более широкими.
• Одиночные подрозетники могут состыковываться в общий блок, при этом герметичность обеспечивается мембранными перегородками. Сами мембраны подходят к разным диаметрам кабелей и труб.
• Основание изделия отмечено с конусообразным маркером, с помощью которого на несущей поверхности определяется место для будущего отверстия.
• Для надежной фиксации коробки предусмотрены специальные метизные изделия с резьбой.
• Лапки изготавливаются из пластика, не металлические, как это было ранее. Тем самым существенно повысилась надежность крепления, уменьшилось количество срывов с посадочного места.

Отдельные модели различаются между собой диаметром и глубиной. Размерный ряд диаметров такой же, как и у обычных коробок, а глубина составляет 35, 40, 45, 50, 60 и 70 мм. Выбор второго параметра определяется толщиной стен, количеством проводов и кабелей, соединяющихся в коробке и другими факторами в виде клеммников, реле, датчиков и т.д.

Похожие записи

Подготовка и разметка поверхности

Разметка под подрозетник

Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.

Итак, с расстоянием определились, теперь делаем разметку:

1. Отмечаем центральную точку будущей ниши.
2. С помощью уровня, рисуем перекрестье на этой точке.
3. В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
4. Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Необходимые инструменты и материалы

Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:

• Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
• Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
• Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
• Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
• Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
• Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
• Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.

Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:

К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Видео описание

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетонеИсточник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

ПерфораторИсточник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетонуИсточник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробокИсточник chebo.biz
