Как установить розетку в подрозетник

Кабель ПУНП

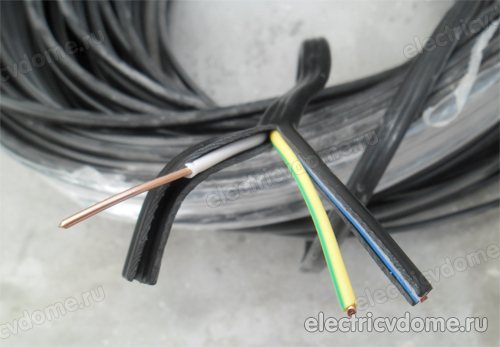

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Назначение и конструкция

Любую силовую розетку можно рассматривать как электрический разъем. В нем конструктивно предусмотрены контакты, которые соединяются и разъединяются. Именно благодаря им происходит подключение потребителей к электросети. Разъемы могут быть однофазными или трехфазными. В последнем случае ограничивающим параметром тока будет 380 В.

Среди существующих типов в наибольшей степени популярностью пользуются штепсельные разъемы. Для изготовления силовых конструкций используется пластик сверхвысокого качества, что видно на фото силовых розеток. Материал должен быть не только прочным, но и обеспечивать стойкость к процессу горения.

Дополнительно устройства отличаются и такими свойствами:

• антикоррозийная защита металлических компонентов;
• защита от проникновения внутрь пыли, воды, влаги, бензина;
• влагостойкость и сохранение работоспособности при широком разбросе температур.

В разъемах штепсельного типа кабель, обеспечивающий прохождение тока, фиксируется специальной скобой. Она имеет округлую форму и отличается гибкостью. Соединения обеспечиваются использованием клемм из луженой меди.

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
«Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

• Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
• Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
• Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Устройство розетки

Устройство электрической розетки

Розетка — это прибор, с помощью которого осуществляется коммутация потребителей энергии с электрической сетью. Изделия различного типа рассчитаны на напряжение 220 В, 380 В и силу тока до 25 А.

Состоит прибор из таких деталей:

• коробка — предназначена для размещения внутренних частей и механизмов, их защиты от воздействия внешней среды;
• корпус — служит для крепления и соединения составляющих;
• клеммы — для присоединения проводов (клипсы или болты);
• контакты (лепестки) — для контакта со штекером питающего кабеля;
• прижимное устройство (лапки) — удерживают корпус в подрозетнике;
• крышка — закрывает внутренности, выполняет декоративную функцию.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Важные требования и рекомендации

Основные советы по наращиванию кабелей:

1. Если замена проводника производится в панельном доме, дополнительно штробить стену не нужно. Электропровода помещаются в трубы, поэтому достаточно вытащить их из канала и продлить.
2. Кабель требуется разделить и зачистить концы. Выполнять это следует на разных расстояниях, чтобы оголенные электропровода нуля и фазы не располагались друг напротив друга.
3. Отрезок провода для удлинения должен иметь такие же технические характеристики и сечение, как и первоначальный кабель.
4. На оголенные участки надевается термоусадочная трубка и нагревается.
5. Если термоусадочную трубку применить невозможно, проводники по отдельности перематываются изолирующей лентой. Особенно делать это нужно для мест, где внутрь зажима или клеммы может попасть раствор.
6. Соединять провода желательно пайкой. Это самый надежный способ удлинения кабелей.
7. Скрутка не используется. Она всегда дополняется спайкой.
8. Проводники с сечением выше 4 мм соединяются только пайкой. Другой способ принесет проблемы.
9. Подобранный электропровод должен быть рассчитан на требуемую мощность, не должен иметь повреждений, надрезов или разломов. Он должен быть электрически и механически прочным.
10. Гибкие монтажные проводники должны иметь запас по длине.
11. Электропровода запрещено располагать на острых кромках и ребрах приборов, они будут перетираться, что приведет к облому.
12. Работы проводятся инструментами с заизолированными ручками.

Работать нужно с соблюдением техники безопасности. Работа должна проводиться только при отключенном напряжении. Выполнение увеличения при отсутствии навыков, знаний и специального инструмента, следует доверить профессиональному электрику. Также профессионал должен выполнять соединение проводников из разного материала. Наращивание электропроводов – частая процедура. Она может потребоваться, если кабель поврежден, если прибор переставляется на отдаленно расстояние, для увеличения длины диодной ленты и в других случаях. Произвести соединение можно с помощью клеммных колодок, зажимов, спайки, гильз и коннекторов (в случае led ленты). Увеличивать длину электропровода нужно, соблюдая все требования и технику безопасности. Если наращивание произведено неверно, электропровода могут перегреваться, искриться и появится риск возникновения пожара или короткого замыкания.

Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

1. ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.
2. Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
3. ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

• ТУ;
• ГОСТ;
• иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

• силовые;
• связи;
• радиочастотные;
• управления и другие.

Нас будут волновать только силовые.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Сечение жилы кабеля – где и какое использовать?

Провода для освещения комнаты, идущие от разделительной коробки, прокладываются отдельно от того провода, к которому нужно подключать сами розетки, поскольку они потребляют электроэнергии гораздо большее количество, из-за чего слишком нагреваются. Соответственно, к ним подключают очень мощные электроприборы.

Если говорить о стационарных электроприборах, имеющих большую мощность, то здесь нужно проложить отдельный, с большим сечением провод. Здесь речь идет об электроплите, духовой пи микроволновой печи, стиральной машинке

Ну, а прежде чем покупать провода, важно точно сделать просчет необходимого метража. Пусть лучше немного останется, нежели не хватит

Для каждой комнаты в Вашем жилье нужна одна распределительная коробка. В данном случае правильно проводить провод от самого отсчетного автомата до каждой распределительной коробки, по отдельности.

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

• перед использованием осмотреть все узлы на целостность изоляционного слоя;
• не превышать номинальные токи, на которые рассчитан провод;
• не скручивать и не сгибать токопроводящие жилы;
• не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
• избегать проникновения влаги на контактную часть.

Влагостойкий удлинитель для сада

При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Какой провод выбрать

Теперь переходим к более важному этапу и подбираем лучший провод. Проблема заключается в том, что на нашем рынке сейчас можно встретить огромное количество подделок

Поэтому тщательно выбираем магазин, лучше узнавать у знакомых, где возле вас есть проверенный.

Для электропроводки для розеток мы рекомендуем выбирать провода:

• ВВГ.
• ВВГнг.
• NYM.

Они являются оптимальными в соотношении цена-качество

Если вы делаете проводку в деревянном доме, тогда обращайте свое внимание только на провод ВВГнг, они позволяет избежать возгорания

Рекомендации по выбору провода:

1. Если вам нужно подключить мощные приборы к трехфазной сети в 380 Вольт, тогда устанавливайте провод ВВГ 5*2,52.
2. Мощные приборы к однофазной сети подключаются проводом ВВГ 3*2,52, их будет более чем достаточно.
3. Если дом деревянный, то выбираем кабель ВВГнг 3*2,52. Он защитит ваше помещение от всех возможных возгораний.
4. Провода к светильникам могут иметь сечение 1,52. Но, вы должны быть уверены, что ничего больше вы подключать не будете.

Как правильно выполнить монтаж своими руками?

1. Соблюдать технику безопасности.
2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
3. Не перекусывать кусачками провода под напряжением.
4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество.
С главной розетки снять декоративную крышку.

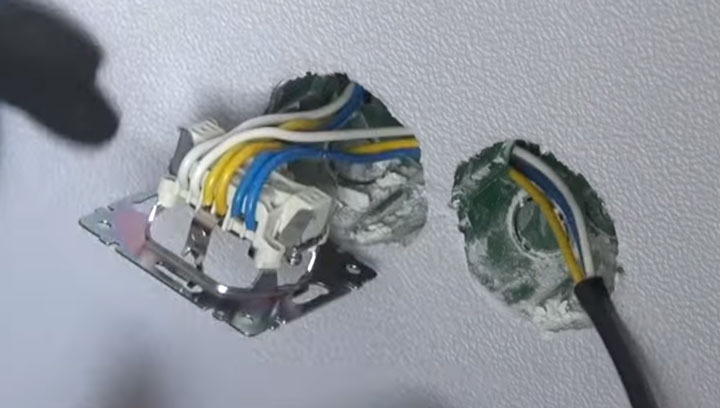

Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам.
Подключить провода, которые будут идти к «дочерней» розетке
Внимание
Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство.
Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

1. Отключить электричество.
2. Разобрать устройство.
3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

1. Стационарные.
2. Сборные.

Установка
Внимание
Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же.

тутрозетку

На какой высоте устанавливать розетки

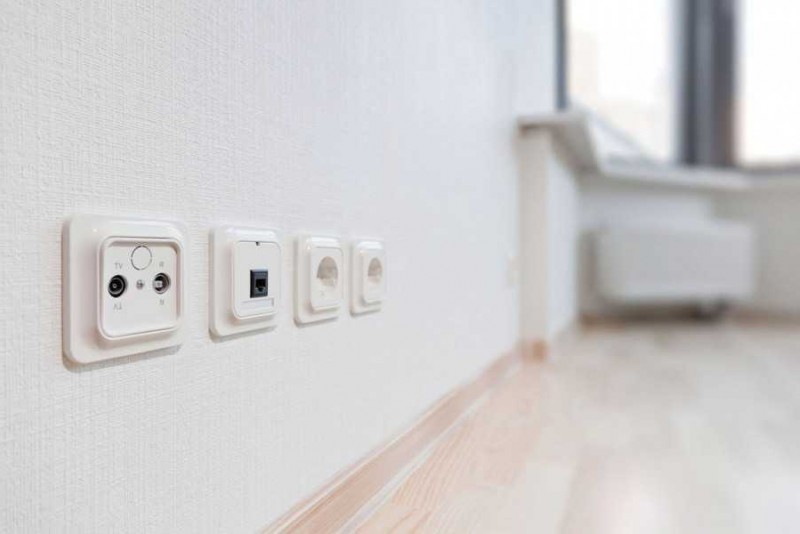

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Какое сечение выбрать

Мы с вами определились, что нельзя устанавливать провода с сечением меньше, чем 1,52. Но, такой провод устанавливать в комнате не совсем логично, ведь к не получится подключить мощные электроприборы. Да и проводка будет постоянно нагреваться, чего допускать нельзя. Если считается, что такое сечения хватит, то выбросьте эту мысль из своей головы! В любой момент может возникнуть надобность подключить что-то мощное, или просто вы будете использовать одну розетку на пять приборов.

Такая надобность может появиться не зразу, лет через пять, но разве вы будете потом ради этого менять всю проводку? Так что, лучше обезопасить себя заранее. Для однофазной сети выбирайте сечение 2,52.

Если у вас трехфазная сеть, смотрите следующую таблицу:

Конечно, на трехфазную сеть можно устанавливать провод с сечением 1,52. Однако на всякий случай мы рекомендуем перестраховаться, цена в этом случае вырастит не сильно, а мощность вашей проводки увеличится существенно.

Для более точного расчета сечения, рекомендуем использовать наш калькулятор, который позволит рассчитать сечения кабеля или провода онлайн.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Какой проводник использовать для обустройства электропроводки в квартире

Перед производством работ по электрообеспечению здания необходимо произвести приблизительный расчет электронагрузки на каждую комнату. Основным элементом в этом случае выступает кабель для розеток. Чем он лучше, тем выше электробезопасность здания. При его выборе учитывается как минимум тридцатипроцентное повышение мощности электросети в будущем.

В современном строительстве применяются медные электропровода, поскольку они значительно эластичнее алюминиевых и обладают лучшей токопроводимостью. Но необходимо помнить, что они могут со временем окисляться, поэтому скрутки медных жил желательно пропаивать, хорошо герметизировать и размещать в коммутационных коробках.

Если на электророзетку дается нагрузка по электромощности до трех киловатт, то для нее достаточно проводника профиля 2,5 мм2. В комнате с невысоким потреблением электроэнергии допускается прокладка электролинии с профилем 1,5 мм2. Это очень критично, поскольку при подключении в такую сеть прибора с высоким потреблением электроэнергии возможен перегрев электроцепи.
