Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

• соединяются вместе три фазных провода (L1, L2, L3);
• соединяются вместе два нулевых провода (N1, N2);
• зеленый провод подсоединяется к «земляной шине».

Духовой шкаф без вилки

Добрый день. Подскажите, как быть. Приобрели духовку ИКЕА (встройку), провод у нее есть, а вилки нет . На конце провода три ответвления. Розетку ставили обычную. Где приобрести отдельно вилку, или что делать??

yulyalva , Какая мощность духовки?

Автомат на эту линию поставьте 16А.

yulyalva , если варочная панель электрическая, то можно подключить от неё.

в нормальном магазине электротоваров купите вилку, желательно ЛЕГРАНовскую, они качественные.

Установить вилку к проводу. Жёлто- зелёный проводник на заземляющий контакт вилки. [

alex50 , Вы случайно не Григорий Остер? Вредные советы раздаете, как он.

либо в леруа мерлен есть леграндовские вилки под обычную розетку. сто рублей.

Вадим М , не поверишь, в 90% электроплит духовка и варочная запитаны из под одного винта, более того, собраны в одном корпусе.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Виды духовых шкафов

Правильное подключение электрической духовки возможно в случае, если пользователь заранее разобрался с типом купленной модели. Она зачастую продается в комплекте с варочной панелью, а иногда – отдельно. По этому признаку изделия делят на зависимые и независимые образцы. Согласно инструкции первые из них должны подключаться к источнику электроэнергии вместе с панелью, что заметно усложняет предстоящие работы. Как правило, эти два изделия располагаются рядом и имеют общую панель управления.

Между собой приборы соединяются отдельным кабелем, обеспечивающим их совместную коммутацию в процессе эксплуатации.

Независимые духовки – это полностью автономные устройства, подключение которых к источнику электроэнергии ничем не обусловлено. В связи с этим зону их установки в пределах кухни можно выбирать по своему усмотрению, что следует отнести к преимуществам моделей без плиты.

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

Штепсель, применяемый для такого подключения имеют три вывода под:

• фазный провод;
• нулевой провод;
• заземляющий провод.

Важно соблюдать соосность подключения. Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

• фаза — 3 вывода;
• нуль;
• заземляющий.

Алгоритм ваших действий:

• Ознакомление со схемой подключения.
• Соединение штепселя с плитой.
• Снимаем крышку задней стенки прибора, снимаем защиту.
• Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
• Внимательно следим за соответствием маркировок.
• Соединяем только одноименные цвета.

При монтаже однофазной сети:

• клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
• клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
• заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

• демонтаж заводских перемычек;
• клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
• нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

Последним этапом проводится тестирование:

• проверяем, есть ли напряжение в розетке;
• включаем штепсель в розетку;
• проверяем работу узлов плиты.

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Требования к проводке

Поговорим о том, каким параметрам должна соответствовать проводка для духовки и в целом указанных видов техники

Во внимание следует принять такие факторы и характеристики, которыми должен обладать провод

• Оба устройства следует подключить при помощи заземления. В розетке либо вилке должно быть 3 либо 5 контактов, в зависимости от напряжения в электросети. В старых зданиях такие условия соблюдали нечасто, а вот в новых эти требования стараются соблюдать и сразу прокладывают мощные кабеля.
• Электропроводка должна соединяться с распредящиком лишь с использованием спецустройства защитного отключения – УЗО.
• Оборудование, что имеет не очень большую мощность (до 2,5 кВт) нужно подключать к уже имеющейся электросети, если полностью соответствует современным нормативам. Если требуется подключить встраиваемую технику высокой мощности, то потребуется делать целую выделенную линию.
• Лучшее сечение провода, что можно применять в рассматриваемом случае, это 6 квадратных миллиметров. Данный вариант легко выдержит нагрузку в размере 10 кВт довольно долгое время. Рекомендуемый показатель автоматной защиты в таком случае будет С32. Если мощность такой панели не будет выше 8 кВт, то можно взять провод с 4-миллиметровым сечением и группой защиты автомата С25.
• Лучший вариант кабеля, что можно использовать – NYM либо ВВГнг. Покупая такой провод, следует принимать в расчет проводниковый диаметр. Если провод обладает сечением 4 миллиметра, то диаметр будет 2,2 миллиметра, а 6-миллиметровый – 2,76 мм.
• Характеристики УЗО должны быть несколько выше номинала автозащиты хотя бы на 1 пункт. Для варианта, рассчитанного на 32 ампера, потребуется использовать 40-амперное УЗО.

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
•  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями

Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

• кабель для прокладки линии;
• автоматический выключатель;
• розетку;
• вилку;
• гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

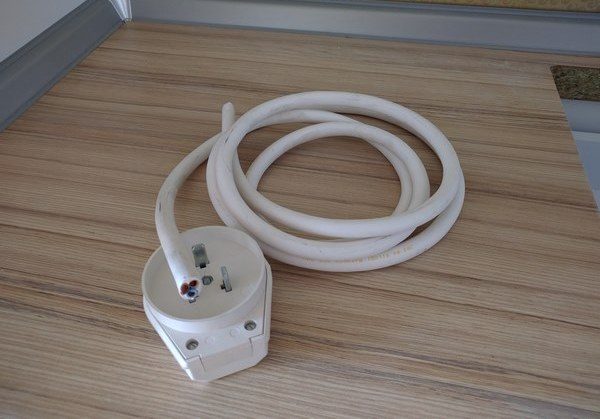

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Виды

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

• Разъем, не имеющий заземления. Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
• Встроенная силовая розетка, что комплектуется заземлением. Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
• Разъемы, имеющие защитные шторки. В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
• Розетка с выталкивателем. Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
• Разъем с таймером. Тут просто можно программировать розетку на время подключения и выключения.
• Решения с УЗО. Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Время эксплуатации

Длительность работы и надежность контактов будет зависеть от заданного производителем значения в вопросе максимального числа включений и отключений устройства. Если розетка качественная, то она может выдержать около сотни тысяч циклов включения и выключения.

Методика монтажа

По этому критерию силовые розетки подразделяются на закрытые и открытые. Второй вариант применяется в соответствующей проводке и монтируется прямо в стене как накладка. Обычно проводку такого типа применяются в лоджиях, домах из дерева, на улице и так далее.

Если монтаж закрытого типа, силовой разъем врезается в подрозетник. Тогда проводка также будет находиться внутри стены. Именно второй способ считается наиболее распространенным и делается в большинстве категорий жилых помещений.

Устойчивость к внешнему воздействию

Обычно данный момент узнается по маркировке, которая указывается на каждом изделии. Она, как правило, состоит из специального буквенного кода, а именно букв IP, а также различных цифр. Буквы означают наличие защиты от проникновения, а цифры от 0 до 8 – степень этой защиты.

При выборе следует обращать внимание на следующие факторы:

• наличие пружинного контактного механизма – лучше, если у устройства есть пара контактных лапок;
• категория зажима – как правило, это можно быть либо двойная, либо быстрозажимная конструкция;
• диаметр вилочного отверстия – по европейскому стандарту его размер должен иметь 4,8 миллиметра, в постсоветских странах такой показатель составляет 4 миллиметра.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.
