Подробная пошаговая инструкция по разметке фундамента для дома

Разметка внешнего контура и формирование угла фундамента

Изображение сформированного угла фундамента Например, будет строиться дом 6 х 8. После разметки стороны, которая будет служить его длиной, размечают вторую сторону. Для этого забивают еще колышек, привязывают к нему шнур и натягивают перпендикулярно первому. Точку пересечения шнуров скрепляют. Это и будет угол фундамента. На втором шнуре нужно сделать отметку, которая должна равняться ширине 6 м.

Для формирования угла применяется теорема Пифагора. Чтобы не заниматься глубокими геометрическими расчетами, берут два отрезка 3 м и 4 м. На первом шнуре, который обозначает длину фундамента, от угла отмеряют 4 м и ставят отметку.

На втором шнуре наносят отметку на расстоянии 3 м. Далее рулеткой соединяют одну отметку с другой так, чтобы на рулетке было отделено 5 м. Если расстояние между отметками будет равно 5 м, все нормально. Если нет, то конец второго шнура с отметкой 3 м перемещают, пока рулетка не установится на нужное расстояние.

Как правильно разметить фундамент: пошаговое описание работ

Самое первое, что должен сделать застройщик – выровнять участок под основание будущего сооружения. Это полностью исключит погрешности и позволит провести разметку более точно. Для этого вам понадобится строительная техника, которая снимет дерн и разровняет площадку. Размеры подготовленного участка должны превышать площадь будущего здания.

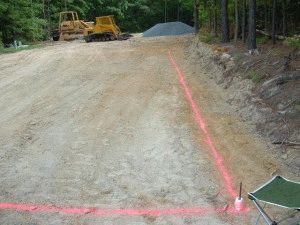

Начинается разметка с нанесения линий внешних границ. Вам понадобятся колышки, рулетка и леска. Найдите на местности точку, от которой вам будет удобно откладывать внешние границы здания. Установите в этом месте колышек и отмерьте от него расстояние равное длине стены.

Более сложно разметить места так, чтобы отложить прямые углы. Нужно сделать их равными ровно 90 градусов. Для этого можно использовать следующие способы:

1. Использование теодолита. Наиболее точный способ, но не подходит для частного строительства, так как это прибор требует определенных навыков для использования.
2. При помощи обычного треугольника. Не стоит пытаться использовать его всерьез, так как даже небольшая погрешность на местности может вызывать серьезные расхождения и неточности.
3. Способ египетского треугольника. Достаточно тяжел для восприятия и требует определенных навыков для построения.
4. По правилу Пифагора. Наиболее простой способ, который не потребует от вас серьезных навыков. На основе имеющихся двух колышков построим прямоугольный треугольник. Для этого к одному нужно привязать шнур, отмеренный по длине стены. Ко второму колышку привяжите веревку, длина которой вычислена по известной всем со школы формуле (для этого складываются квадраты величин стен и вычисляется корень из этой суммы). Далее привяжите к шнуру колышки и действуйте ими как большим циркулем. Начертите на грунте дуги из каждой точки и в месте их пересечения будет располагаться колышек, который точно укажет на местонахождения третьего угла. Четвертый угол находится по такому же принципу. Для проверки точности необходимо измерить диагонали получившегося прямоугольника (они должны быть равны).

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Подготовка участка

Несмотря на то что любой проект предусматривает и учитывает все неровности рельефа, строительная площадка перед разметкой обязательно нуждается в подготовке. Идеальный вариант, конечно, если участок ровный, работы при таком положении вещей будет минимум просто убрать бытовой мусор и кое-где подчесать неровности.

Хуже если работать приходиться на склоне, а в качестве основания выбрана монолитная плита. Вот тогда действительно будет несладко, ведь перед разметкой площадку придётся нивелировать в горизонтальной плоскости.

К счастью обошлось без экстрима и свой кусок земли (а он имел лишь небольшой уклон) мы подготовили за один день.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Второй способ получил название «паутина»

Здесь важно подготовить бечевку, которая не имеет свойства тянуться

Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента

Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки

Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается

В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

• для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
• после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
• далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
• при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Условия и нюансы процесса

Для того чтобы разметка под ленточный фундамент была адекватной, для ее осуществления необходимо использовать такие инструменты:

• 20-метровая рулетка из металла;
• надежная толстая веревка;
• крепкие колышки из дерева и надежные прищепки, которые применимы для осуществления пометок локальных точек будущего сооружения.

Перед началом работы обязательно определяется точка, выполняющая роль угла здания. Сквозь то зону необходимо провести специальную длинную линию, ставшую основанием для первой стены (будет она фронтальной либо фасадного типа особого значения не имеет). Сам колышек стоит установить где-то на расстоянии в 50 см от первоначального угла, а вот последний помечаем с помощью прищепки.

При участии мерной рулетки откладываем необходимую длину от самой стены, после чего вбиваем другой колышек на том же расстоянии, что и первый, локализацию второго угла также фиксируем при помощи прищепки.

Не рекомендуется помещать маркер в сам угол: он может либо же пострадать в процессе работы, либо попросту мешать процедуре выемки грунта.

Сквозь отметку – точку следует внимательно провести ровную линию второй стены, так же, как это происходило и в первом случае, для начала происходит измерение необходимого угла:

1. от первой стены откладываем четыре метра и маркируем эту точку;
2. на второй и третей – и делаем тоже самое;
3. измеряем полученное расстояние при помощи рулетки;
4. если результат равен 5м – отлично, можно вбивать также следующий колышек очередной стены, измерять очередной угол;
5. вымеряются другие геометрические показатели.

Следует сконцентрировать внимание – шнур, с помощью которого можно качественно разметить фундамент самостоятельно, обязательно должен располагаться на единой высоте во всех точках. Осуществлять измерения на самой почве более чем нецелесообразно, поскольку потенциально велика ошибка в расчетах из-за нюансов рельефа

Сама по себе такая работа, в принципе, особой сложности не представляет. Но порой ее осуществление требует наличие опытного и умелого помощника. Завершить процедуру разметки можно осуществлением контроля за тем, одинаковы ли диагонали полученного прямоугольника. Если обнаружилось отклонение в пределах трех сантиметров, то такой показатель вполне допустим.

Внутренний контур размечают аналогичным способом. Углы контролируют так же. В случае если предполагается только залить траншею с применением фундамента, процедуру можно выполнить сразу, обязательно допуская опалубку. В целом, разметка участка под фундамент – это процедура довольно простая, гораздо проблематичнее соблюсти все геометрические параметры монтажа самой опалубки и оптимальной установки обязательного верхнего уровня, придерживаясь правильной высоты. С этой целью производится процедура тщательной расчистки строительной площадки и ее выравнивание еще до того, как была осуществлена разметка.

Сам проект фундамента можно вымерять, применяя измерения технологической привязки к обрабатываемой местности, которые обозначены в его пределах. Тогда обычно фиксируется любой из потенциально возведенных углов сооружения с учетом выбранных расстояний от всех точек контроля. Это и будет непосредственно первый угол конструкции.

Все эти факты очень важны для процесса строительства. Именно на этом этапе мы имеем возможность осуществить изменения уже утвержденного строительного плана, в которых возникла необходимость. Учитывать стоит только факт выдержки параметров для жилой застройки, например, такие как минимальная отдаленность от граничных пределов участка, а также трубопроводов магистрального типа.

Разбивка фундамента дома

На этапе земляных работ большой точности не нужно. В качестве контура котлована можно использовать ранее закреплённые точки или натянутые оси. Дно выборки делают на полметра шире контура здания и выбирают грунт с учётом его естественного откоса и глубины. Если копается траншея под ленточный фундамент, действуют аналогичным образом, закладывая ширину дна на 20–30 сантиметров больше габарита опорной части. При устройстве столбчатых фундаментов, рекомендуется обозначить для контроля их оси четырьмя колышками, отстоящими от краёв на два метра, так как из-за малой площади основания, дно котлована иногда оказывается вне проектного положения.

Перенос осей на дно котлована.

Завершив этот этап земляных работ, натягивают по меткам обноски шнур и восстанавливают положение осей и угловых точек в местах их пересечения. При скрещивании нитей в горизонтальной плоскости нужно убедиться в том, что они не смещают друг друга. От угловых точек опускается отвес до уровня поверхности и забивается стальной стержень или деревянный колышек. Опустив таким образом все угловые точки, воссоздаётся положение осей на уровне дна котлована, что позволяет приступать к работам по устройству опалубки или монтажу сборных фундаментных блоков.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка фундамента с помощью Египетского треугольника

Разметка фундамента с помощью «Египетского» треугольника.

Первым вариантом, использующимся, чтобы разбить фундамент, является построение «Египетского» треугольника, имеющего соотношение сторон 5 — 4 — 3. Чем треугольник получится больше, тем точнее будет сделана . Для обыкновенного деревянного дома размером 4 х 6 м вполне подойдет треугольник, который имеет стороны длиной 3 м, 4 м, 5 м. Суть этого способа разметки в том, что линии стен здания параллельны катетам треугольника.

Далее нужно выбирать базовый угол. В этом месте необходимо забить деревянный колышек 1,1 — 1,3 м длиной и задать направление стены. Не имеет никакого значения, какая именно это будет стена. Но все же лучше, если это будет стена самая большая по длине. В выбранном направлении нужно отложить 4 единицы длины стены и установить второй колышек. Между двумя кольями натягивается первый шнурок. В результате получилась одна сторона треугольника.

Теперь необходимо отмерить отрезки веревки немного большие, чем 3 и 5 единиц полученной длины. Короткий отрезок нужно привязывать к колышку, который был установлен первым, а длинный — к следующему. Отмечаются точки, которые обозначают 3 и 5 единиц длины. Концы веревок нужно свести вместе и на пересечении отметок зафиксировать третий колышек. Получится треугольник, в котором должно быть 2-е перпендикулярных стороны, а также угол в основании в 90 °. От него в дальнейшем нужно будет размечать стены будущего строения.

Параллельно катетам треугольника нужно отложить 4 и 6 м. Эти места тоже нужно отметить кольями. Теперь у вас есть 3 угла постройки. Четвертый угол можно получить, отложив еще раз 6 и 4 м и найдя место, где пересекаются отметки. Теперь все колышки забиваются в землю так, чтобы на поверхности оставалось около 30-40 см. Леску (бечевку) нужно натянуть по всему периметру. Правильно выполненная внешняя обноска под фундамент готова.

Чтобы получить контур внутренней обноски, необходимо контур внешней обноски сместить внутрь прямоугольника на 30, 40 или 50 см в ширину. Сравниваете диагонали, удаляете все лишние колья. Вдоль всех оставшихся кольев необходимо уложить доску, надрезать дерн и разметить контуры траншей.

Разметка фундамента своими руками

Для процедуры нужно подготовить колышки из арматуры метровой длины. Понадобится также прочная бечева, способная выдерживать сильное натяжение, и нож для нее. Для откладывания длин нужна строительная рулетка, для контроля перпендикуляров – угольник.

Нужно подготовить маленькие скамейки из брусьев. Когда первый прут арматуры будет забит, отмеряют величину длинной стенки в заранее продуманном направлении и устанавливают еще один. Два колышка связывают шнуром, а над ними монтируют скамьи. При этом их горизонтальные части должны располагаться под прямым углом к линии основания (контроль производится угольником). Соблюдая должные расстояния между кольями, маркируют все 4 угла здания. Точность проделанной работы можно оценить, замерив длины диагоналей, сравнив их между собой и сопоставив с теоремой Пифагора. По схожему принципу можно разметить и внутренний периметр фундамента.

Если предполагается обустраивать ленточную конструкцию с несъемной опалубкой, это берется во внимание при планировании габаритов траншеи. Арматурные прутки в этом случае ставятся несколько дальше по стеновой линии

Это обусловлено тем, что при изъятии грунтовой массы колья окажутся в котловане. Когда траншея роется с помощью техники, прибавочная дальность составит 1,5-2 м. При ручном копании достаточно 1 м.

Для полевых расчетов следует заранее брать с собой калькулятор. При проверке готовой разметки оценивать следует не только равенство диагоналей (оно присуще и другим геометрическим фигурам, например, трапеции), но и соблюдение прямых углов. Чтобы процесс шел быстрее и слаженнее, работы стоит выполнять с помощником.

Обноска, что это такое, как устанавливается

Этим термином обозначают конструкцию, которая позволяет при необходимости восстановить на строительной площадке осевые линии здания. Закреплённые на земле точки невозможно использовать в процессе работы, так как грунт перемещается, происходит движение техники и людей и сохранность такой выноски обеспечить нереально. Оси не должны мешать работе, но требуется возможность в любой момент получить их положение.

Переноска осей на обноску.

Для этого осевые линии переносятся на прочную строганую доску, закреплённую горизонтально на высоте около полутора метров на двух опорах, надёжно установленных в грунт. При необходимости, по этим точкам натягивается строительный шнур, обозначающий положение оси. Чем основательнее выполнена обноска, тем меньше риска, что она сместится, приведя к ошибкам в положении осей со всеми вытекающими из этого проблемами.

Желательно, чтобы верхний срез поперечин находился в одном уровне, что упростит в дальнейшем вынос угловых точек. На одну линию делается две конструкции, состоящие из пары опор с перекладиной. Для закрепления четырёх осей, что является минимальным количеством для здания, понадобится поставить восемь таких сооружений.

Учитывая, что между зданием и обноской требуется свободное пространство для движения техники, устройства откосов котлована и тому подобного, она ставится на удалении от трёх до пяти метров от здания.

Виды обноски.

При работе с тахеометром, вынос линий на горизонтальные перемычки не составляет труда. Действуя на основе разбитых рулеткой угловых точек, между соответствующей парой обносок натягивается шнур. Его положение контролируется отвесом, нацеленного грузилом непосредственно на забитый стержень, смещая нить на требуемое расстояние, добиваются полного соответствия с линией стержней.

Такой способ дешев, и если есть много свободного времени, можно его использовать, но лучше потратить некоторую сумму и пригласить геодезиста, имеющего необходимое оборудование. Несмотря на затраты, это гарантирует уверенность в правильности расположения осей здания и избавит от длительной работы, которая не обеспечит нужной точности.

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент

Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых

Поэтому в этой статье рассмотрим именно их

Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

• Рулетки;
• Шнура;
• Гидроуровня и отвеса;
• Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки

Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
