Обвязка винтовых свай: что это такое и как провести процедуру?

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку к ленточному фундаменту крепить не обязательно. Дескать, никуда не денется. Такое мнение в корне неверно, потому что не могут существовать независимо друг от друга отдельные части здания. Малейшие деформации и подвижки почвенных слоев, ураганные ветры, осадка здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и прочность ленточного фундамента крепить к нему первый венец следует в обязательном порядке. Причем делать это нужно основательно и по всем правилам. После заливки бетонной смеси, ее уплотнения и выравнивания горизонта, необходимо по верхней поверхности утопить болты, имеющие окончания в виде конуса или крючков. Анкера следует устанавливать с таким расчетом, чтобы обвязочные балки были прочно закреплены на фундаменте. После полного набора бетоном проектной прочности, выполняют все гидроизоляционные мероприятия. Боковые стороны изолируют мастиками или оклеечными материалами. Верхнюю плоскость укрывают несколькими слоями рулонных изделий, сажая каждый пласт на мастику. Далее укладку нижней обвязки делают так же, как и по столбчатому основанию.

Устройство ростверка из досок

Обвязка винтовых свай пакетом из досок занимает больше времени по сравнению с устройством ростверка брусом, но доски легче, работу можно сделать самостоятельно. Материал стоит одинаково, но крепежа здесь гораздо больше — необходимо получить жёсткий пакет, соединить доски в единую конструкцию.

Это повышает общую стоимость фундамента, но составной брус имеет большую несущую способность по сравнению с цельным, меньше скручивается под воздействием изгибающих нагрузок. Примерная технология процесса:

1. Рекомендуется применять доски 200*50 мм. Материал хорошо просушивается, полностью покрывается антисептиком. Во время покупки проследите чтобы доски были одинакового размера по высоте и ширине.
2. На оголовки наклеивается на битумной мастике рубероид.
3. Первыми устанавливаются крайние доски по наружной оси фундамента в стык, крепятся гвоздями. Проверяется горизонтальность, диагональные размеры конструкции. Затем доски притягиваются к оголовкам саморезами через отверстия на опорной пластине.
4. Следующими монтируются средние доски пакета по внутренним осям фундамента в торец крайним доскам, установленным ранее по наружной оси, крепятся гвоздями. Все стыки обязательно выполнять в пределах опорных пластин оголовков.
5. Затем устанавливают средние доски по наружным осям, крайние внутренних осей, внутренние по наружным. В итоге, на практике, следуя такой очерёдности, получится составной брус из трёх досок размером 150*200 мм.
6. Стяните саморезами доски через все оставшиеся отверстия на оголовках.
7. Угловые и Т-образные стыки стягиваются на шпильках по обеим сторонам стыков в пределах пластины оголовка. Рекомендуется установить металлические уголки на внутренней стороне соединений.
8. Последний этап — скрепление досок в пакет. Крепление производите на гвозди, по 3—4 штуки через 40—50 см с обеих сторон пакета по всей длине фундамента.

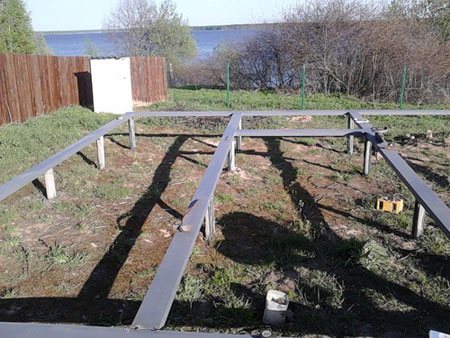

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

• Подрезка свай, установка оголовков.
• Укладка балок по внешнему периметру, соединение углов.
• Укладка внутренних балок, сварка с внешними элементами.
• Обвязка остальных опор для получения максимальной жесткости.
• Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!
По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Технология возведения Фундамента на забивных ж/б сваях с обвязкой швеллером

Обвязка свайного фундамента швеллером проводится сразу после забивки жб свай. Выполняя в некотором роде роль фиксатора, обвязка свай швеллером предотвратит нарушения заданных параметров фундамента под воздействием остаточного напряжения в сваях.

Особенности работ по обвязке швеллером фундамента на железобетонных сваях

Швеллер, как правило, монтируется на сваи (оголовки), что предполагает соразмерность геометрических параметров швеллера и сваи. Обвязка осуществляется по внешнему периметру, а для придания дополнительной прочности конструкции и обеспечения ее надежности – внутри, в том числе с монтажом балок, соединяющих два других швеллера по перпендикулярной линии и (или) две сваи (их оголовки) по диагонали.
Если это предусмотрено проектом, швеллер устанавливается таким образом, чтобы сформировать опалубку для заполнения бетоном и создания армирующего пояса для последующего монтажа стен.
В качестве компромиссного варианта, который позволяет сохранить верхнюю «опалубку» и высокую прочность ростверка, вместо швеллера используют двутавровую балку аналогичного размера.
Угловые сопряжения швеллеров или балок соединяют сваркой встык

Особое внимание следует уделить крепежам. Мы не рекомендуем применять для соединения только сварочный шов, желательно совместить его с использованием болтовых соединений или заклепок.

Последовательность обвязки швеллером свайного фундамента

1. Проводится замер уровня расположения верхней части свай — все торцы опор должны быть на одном уровне. Это делается в первую очередь, чтобы убедиться в горизонтальности фундамента. Сваи, которые расположены выше необходимого уровня, нужно либо погрузить глубже, либо обрезать. Если опоры расположены ниже необходимого уровня, то на оголовок следует подложить прокладку.
2. Намечаются точки внешних углов конструкции на сваях. Для этого определяется точка как первый внешний угол. Затем точно также намечаются остальные углы.
3. Проверяется угольником точность оформления угловых размеров конструкции.
4. Делается первый угол ростверка из швеллера.
5. Последовательно выкладывается из подготовленных элементов вся конструкцию обвязки швеллером опор. Когда все элементы будут уложены, необходимо еще раз проверить прямоту углов и горизонтальность всей получившейся конструкции.
6. Крепление швеллеров. Оно обеспечивается сваркой или болтовыми (заклепочными) соединениями. Какими бы ни были требованиям к фундаменту, более надежный результат дает сочетание разных вариантов креплений. Все элементы фундамента фиксируются на шов кругового типа. Процесс сборки предполагает монтаж швеллера на оголовки свай, что обеспечивает высокую прочность конструкции и швеллер имеет высокое сопротивление поперечным нагрузкам или боковыми гранями вниз. Перевернутый швеллер формирует естественную опалубку, которую можно залить бетонным раствором, создав армирующий пояс для стеновой кладки.
7. Антикоррозийная обработка конструкции. В связи с тем, что между грунтом и самой платформой образуется слой воздуха, появляется сырость, особенно в осенне-зимний период, в результате — коррозийные повреждения поверхности металла. Чтобы этого избежать, после окончания обвязки швеллером опор элементы ростверка грунтуются антикоррозийными составами.

Применение для обвязки фундамента швеллера рекомендуется при строительстве в слабонагруженных конструкциях или при устройстве свайного фундамента в нестабильных грунтах. Многие прибегают к обвязке швеллером и для придания строению дополнительного запаса прочности.

Когда используется швеллер для обвязки

Повысить жесткость всей конструкции также может обвязка винтообразных свай железным швеллером. В связи с тем, что швеллер является достаточно тяжелым материалом и чем он длиннее, тем тяжелее – поэтому сооружение обвязки из швеллера зачастую потребует применения специальной крановой техники. Потому такая обвязка чаще всего употребляется для больших объектов, при строительстве которых организуют стройплощадку с огромным количеством свободного места и устройством подъездных дорог для беспрепятственного въезда специальной строй-техники.

На маленьких участках сделать подобные условия бывает очень трудно либо нереально, потому обвязка швеллером для фиксации и укрепления свай в личном строительстве употребляется не так часто.

При таком виде связки особое внимание нужно уделить креплению швеллеров. Использование только сварочного шва для соединения является нецелесообразным

Для создания более надежного крепления лучше комбинировать сварку с болтовыми либо клепочными соединениями. Кроме этого, во время монтажа железных швеллеров, нужно провести работы по защите материала от вероятной коррозии в будущем.

Для этих целей готовую конструкцию обрабатывают особыми антисептиками либо грунтовками, а также противокоррозийными средствами. Проведение таких работ в совокупности с хорошо изготовленной обвязкой обеспечат надежность и долговечность фундамента.

Процесс обвязки

Еще совсем недавно большинство домов полностью строились из дерева. Касалось это и фундаментов. Сегодня люди могут не понять это, а зря. Подобные объекты оказались на редкость долговечными. И здесь нет ничего сверхъестественного: на грунт клали смесь глины с песком и венец, состоящий из дубовых бревен. Эти приемы можно заметить и в современной обвязке.

В большинстве случаев свайный фундамент обвязывается и на резьбу, и на хомуты. Благодаря этому вероятность того, что строение перекосится или полностью разрушится равна практически нулю. Но для того, чтобы это было действительно так, ни в коем случае нельзя отказываться от обработки дерева антисептиком и антипиреном, а металла – средством против коррозии. И помните, что одного раза в этом вопросе недостаточно: обработка должна быть регулярной, как минимум один раз в год. Причем лучше всего проводить это в теплую и сухую погоду.

Процесс обвязки свайного фундамента можно разделить на следующие этапы:

1. В местах контакта бруса со сваями уложите слой рубероида, предварительно пропитанный олифой.
2. Посадите обвязку на резьбу. Делать это следует в момент, когда сваи имеют форму ковша. Возьмите один брус и расположите его между двумя сваями.
3. Зафиксируйте брус. К боковым сваям посредством саморезов, к нижним – шпильками сквозного типа или маленькими анкерными болтами. После того, как брус будет зафиксирован, пройдитесь по периметру с молотком.
4. Если хотите, чтобы система была прочнее, то закрепите внешние углы при помощи шипов или маленьких уголков из оцинкованной стали. Их размер должен строго соответствовать размеру угла между сваями.

Нередко бывает так, что между отдельными сваями поместить и закрепить брус не представляется возможным. В этом ситуации вместо способа «На резьбу» следует выбирать способ «На хомуты». Брусья помещаются сверху и закрепляются саморезами (если сваи изготовлены из дерева) или сваркой (если сваи изготовлены из металла).

Крепление брусков

Чтобы облегчить монтаж, применяют предварительную раскладку бруса по периметру всей конструкции. Это дает возможность соблюсти все проектные параметры обвязки фундамента брусом. Уложенные балки должны иметь прямой угол стыковки друг с другом. Для проверки перпендикулярности промеряют диагонали угловых участков – они должны быть идентичными.

Порядок монтажа бруса:

1. Местом начала установки выбираются крепежные узлы на участках, где балки пересекаются друг с другом.
2. Стыковка бруса обычно производится «в полкорпуса». Реже может использоваться боле надежное соединение «в лапу». Чтобы обеспечить плотность прилегания бруса, его торцы необходимо отрезать максимально ровно. Соединительные участки дополнительно промазывают столярным клеем.
3. Крепление бруса к подошве оголовков осуществляется саморезами с шестигранной головкой, что дает возможность вкручивать их снизу. Процедура вкручивания облегчается предварительным просверливанием в точках крепления отверстий маленького диаметра. Для затяжки саморезов используется торцевой ключ.
4. Балку внутри периметра ростверка также врезают «в полкорпуса». Перед этим брус на соединительных участках оснащается канавками.

Соединение балок ростверка на углах периметра фундаментаИсточник stroyfora.ru

После этого подрезается на часть торца, которая погружается внутрь основной обвязки. Необходимо добиться того, чтобы врезаемый фрагмент входил внутрь обустроенного посадочного места максимально туго.

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.

Монолитный железобетонный ростверк

Монолитный железобетонный ростверк по себестоимости выходит на 30-40% дешевле металлической обвязки, при этом в плане прочностных характеристик последнюю он существенно превосходит.

Единственный недостатком такой конструкции является трудоемкость процесса создания и большие затраты времени, поскольку начать возведение стен дома можно не раньше полного отвердевания бетонной ленты ростверка, на которое требуется около 28-30 дней.

Рис 1.9: Обустройство монолитного железобетонного ростверка

Совет эксперта! Бетонный ростверк может обустраиваться на забивных ЖБ, буронабивных и винтовых сваях, при этом при создании монолитной обвязки винтовые сваи необходимо заполнить бетоном и разместить в них арматурный каркас, который будет стыковаться с арматурным каркасом самого ростверка.

Железобетонный ростверк создается в следующей последовательности:

• Высота свайных столбов выравнивается по одному уровню;
• Из строганных досок создается опалубка под заливку бетоном, при этом внутренняя часть опалубки во избежание утечки бетонного молочка оббивается клеенкой;

Рис. 2.0: Опалубка под железобетонный ростверк

• Из рифленой арматуры диаметром 10-12 мм создается двухконтурный армокаркас. Горизонтальные прутья арматуры соединяются между собой вертикальными перемычками, для фиксации элементов каркаса используется вязальная проволока;
• Армокаркас укладывается в опалубку так, чтобы он был отдален от ее краев на 5-6 сантиметров. Для поднятия каркаса используются специальные подставочные грибки;

Рис. 2.1: Армирование железобетонного ростверка

• Армокаркас соединяется с арматурными прутьями свайных столбов с помощью сварки;
• В опалубку заливается бетон класса М300;
• Выжидается 28 дней до полного отвердевания бетона и выполняется демонтаж опалубки.

Функции ростверка

Обвязка свайно-винтового фундамента – верхняя часть основания, которая может быть выполнена разными способами – в зависимости от материала, из которого будет построено строение.

Свайно-винтовой фундамент: нужна ли обвязка? Ростверк не является обязательной частью конструкции фундамента, но для надежной устойчивости строения его сооружают в подавляющем большинстве случаев.

Основными функциями ростверка являются:

1. Распределение нагрузки на свайные опоры. При неравномерной глубине вкручивания свай опоры выдерживают разную нагрузку, что может привести к перекосам дома или просадке одной стороны. Наличие ростверка исключает возникновение подобной ситуации.
2. Объединение всех свай в единую конструкцию. Это позволяет полностью исключить «гуляние» опор по отдельности, что существенно увеличивает устойчивость строения.
3. Создание обвязки фундамента по периметру. В случае применения мелкозаглубленного или заглубленного ростверка обвязка выполняет ту же функцию, что и ленточный фундамент, то есть увеличивает площадь опоры на грунт и защищает подпольную часть строения от внешней среды.

Чтобы основание получилось надёжным, нужно обязательно выполнить расчёт винтового фундамента.

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Бурение под столбы

Наша компаня оказывает услуги лидерного бурения скважин под столбы, шпунты и сваи с применением мобильной бурильной техники высокой производительности. Вы можете также…

Подробнее

Бурение под фундамент

Подробнее

Испытания грунтов

…

Подробнее

Фундамент для дома из пеноблоков

Пеноблок — универсальный стройматериал, получивший в последние годы широкую популярность из-за своей умеренной цены, легкого веса и минимальной теплопроводности.

Особенности процедуры

Сваи используют в качестве опорной системы под сооружения со стенами из нетяжелых конструкций. Обычно устанавливают винтовые металлические балки, но на практике могут быть использованы деревянные или бетонные опоры.

Но сами по себе сваи не могут обеспечить необходимую устойчивость сооружения в течение долгих лет эксплуатации. Для этого их оснащают обвязкой, которая объединяет под собой отдельные опоры в единую конструкцию и равномерно распределяет нагрузку между ними.

Когда применяется?

Обвязка профильной трубой необходима:

1. При возведении дома на винтовых сваях, выступающих над землей более чем на 0,8 м.
2. В процессе эксплуатации, когда выявлены недостатки в проектных расчетах и заметно периодическое покачивание дома.
3. Во время реконструкции с целью пристройки верхних этажей, которые увеличат нагрузку на опоры, что может привести к деформациям и разрушениям.
4. Изначально было рассчитано неправильное количество опор и в настоящий момент фундамент нуждается в упрочнении.
5. Планируется обустройства экстерьера сооружения декоративными накладками, имитирующими цоколь.

Положительные и отрицательные характеристики технологии

В качестве металлических изделий могут быть использованы трубы, двутавровые балки и швеллеры.

Преимущества профильного проката в качестве ростверка:

• удобен при сборке конструкций;
• способен выдерживать большие поперечные нагрузки;
• несмотря на небольшой вес не уступает по прочности даже металлическому брусу;
• может служить основой для обустройства красивого цоколя;
• выдерживает внешние нагрузки (изменения веса дома, перепады высот, подвижки грунта);
• стойкий к повреждениям и износу;
• имеет доступную стоимость;
• широкий выбор изделий с разными размерами сечения и толщиной стенки.

Но не стоит забывать и о нежелательных особенностях технологии:

• подверженность металлической трубы коррозионным процессам;
• регулярное обслуживание в виде нанесения полимерной краски;
• швы остаются слабым элементом конструкции, поэтому изначально к работе привлекают сварщика, который умело подберет режим работы.

Свайно-винтовой фундамент

В частном строительстве получает всё большее распространение. Имеет ряд преимуществ по сравнению с перечисленными выше.

• Экономичен.
• Универсален (может использоваться во всех случаях, когда требуется глубокий фундамент).
• Быстрая, беззвучная и безвибрационная установка (в сравнении с забивными сваями).
• Не требует перемещения грунта.
• Может применяться в большинстве типов грунтов.
• Готов принимать нагрузку после установки.
• Устраивается в любое время года.
• В некоторых случаях сваи можно использовать повторно.

Установка в каменистых грунтах и твёрдых глинах возможна с использованием узколопастных свай с литым зубчатым наконечником.

Всё перечисленное относится к деревянному и металлическому ростверку, как неотъемлемой части фундамента.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Технология выполнения работ

Крепление обвязочных элементов

Профессионалы в строительной области рекомендуют использовать при установке ростверка фундамента на винтовые сваи совокупность двух крепежных приспособлений – посадку на резьбовое соединение и хомуты. Представленный способ крепления всех связующих элементов обвязки обеспечит надежный контакт и долговечность конструкции.

Единственным нюансом при укладке деревянных балок является предварительная их обработка антисептическими составами, позволяющими предотвратить преждевременный процесс гниения древесины и ее последующее разрушение. Перед выполнением работ целесообразнее составить схему размещения всех связующих элементов с указанием необходимых измерений.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

1. Установить балку ростверка в проем между стойками сваи. Перед укладкой балочного элемента в П-образный фланец укладываем изоляционный слой рубероида, обработанный олифой.
2. Выполняем фиксацию связующих элементов. С боков выполняем крепление балки к оголовку посредством саморезов, а непосредственно к свае – анкерами или сквозными шпильками.

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Скрепление хомутами

В случае отсутствия возможности закрепления балок при помощи саморезов и анкеров целесообразнее сделать крепеж составных элементов посредством хомутов.

Процедура монтажа включает в себя:

на оголовки свайных элементов выполняется укладка прямоугольных брусков. При использовании балок из древесины крепеж выполняется с помощью саморезов, а в случае металлических изделий – сваркой

Во время крепления важно по строительному уровню контролировать вертикали размещаемых элементов.
после выполнения монтажа направляющих балок по всему периметру осуществляем укладку П-образной доски (в данном случае она играет роль «хомута» или специального кожуха, осуществляющего итоговую фиксацию направляющих). Кончики П-образного элемента после размещения должны быть направлены вниз, при этом излишки материала, выступающие за пределы оголовка целесообразнее убрать.
скрепление составных элементов ростверка (по аналогично представленному способу выполняем фиксацию боковых сторон оголовка свайной опоры и ее центральной части посредством использования соответственно саморезов и анкеров).

Посмотрите видео, как производится скрепление элементов обвязочной конструкции.

Монтаж обвязки

Обвязочный материал подготовлен заранее, можно приступать к укладке бруса. Начинать следует с угла, от которого потом будет идти привязка. Угол между брусьями выставляется с помощью угольника и закрепляется брус саморезами либо болтами. Крепление болтами надежнее, но требуется дополнительное время на сверление бруса. При таком способе надо использовать кузовные (широкие) шайбы, а головку болта притопить заподлицо с брусом.
Следующим шагом необходимо проверить диагонали, в случае необходимости подогнать и только затем производить окончательный монтаж.

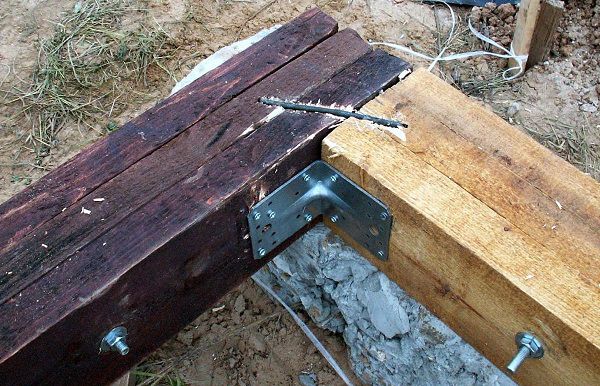

С внутренней стороны углы можно дополнительно укрепить уголком из оцинкованной стали, прямые стыки соединяются оцинкованными пластинами.
Перед тем, как начать обвязывать сваи, необходимо обязательно(!) проложить изоляционный материал, чтобы не было контакта металла с деревом. Наиболее экономным вариантом считается рубероид.
Между всеми стыками прокладывается джутовая лента для утепления.

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Основные опорные элементы с головной частью

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

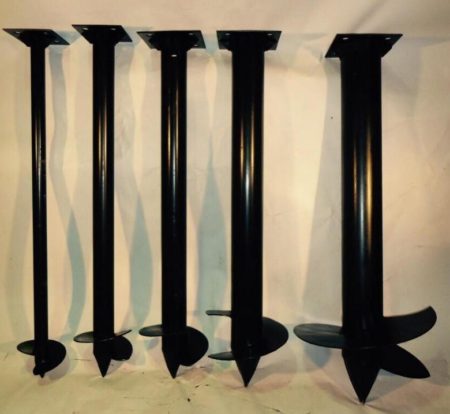

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.
