Обвязка твердотопливного котла

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

• максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
• обеспечение защиты котла и другого оборудования от перегрева;
• удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
• автоматизация работы котла за счет применения датчиков температуры;
• возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
• обеспечение стабильной температуры во всех комнатах дома;
• возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

• повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
• необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
• большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
• достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере

Установка 1-ый этаж Мансарда Подвал Сечение

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

3 comments

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

• в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
• верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
• циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

• давление в системе отопления;
• объем буферной емкости;
• наружные размеры и вес;
• оснащение дополнительными теплообменниками;
• возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Инструкция и видео по подключению теплоаккумулятора к твердотопливному котлу

1. Вначале устанавливается котел по стандартной схеме. На трубах, идущих от него к накопителю, обязательно нужно установить группу безопасности и трехходовой клапан. Последний защищает котельную установку от конденсата. Если в котле ручная загрузка, то температура воды в обратной магистрали будет не ниже 55 град., а для его аналога гидролизного типа она лежит в пределах от 65 до 75 град. Под этот показатель подбирается соответствующий клапан. Перед ним устанавливается циркуляционный насос, нагнетающий горячий теплоноситель в буферный бак.
2. В систему подключается теплоаккумулятор.
3. На верхней трубе устанавливается трехходовой смесительный кран.
4. Подключается насос. Для его подсоединения в систему нужно дополнительно установить на верхней части накопителя обычный релейный термостат, который имеет погружную гильзу.
5. После него необходимо предусмотреть два обратных клапана: лепестковый вид будет расположен на горячей трубе, а пружинный на обратке. Они необходимы для введения в систему газового котла.

Установка, работающая на газу, признана выполнять две функции: она выступает альтернативным источником тепла, а также компенсирует долгий нагрев отопительной системы котлом, уменьшая его от 4 часов до получаса. Газовая установка дает в систему воду, нагретую до 40 град., а котел нагнетает ее до 60 град. Когда такая вода продвигается по системе, в газовом устройстве происходит автоматическое отключение. В случае если в системе температура станет меньше 40 град., газовый котел снова включится и начнет обогревать жилье.

Правила безопасного использования

К накопителям тепла, сделанным в домашних условиях своими руками, предъявляются особо строгие требования безопасной эксплуатации:

1. Горячие детали емкости не должны примыкать или как-то иначе контактировать с легковоспламеняющимися и взрывоопасными материалами и веществами. Игнорирование этого пункта может спровоцировать возгорание отдельных предметов и привести к пожару в котельном помещении.
2. Закрытая отопительная система подразумевает постоянное высокое давление теплоносителя, циркулирующего внутри. Для это конструкция буферного бака должна быть полностью герметичной. Дополнительно можно усилить ее корпус ребрами жесткости, а крышку на резервуаре оборудовать прочными резиновыми прокладками, устойчивыми к интенсивным эксплуатационным нагрузкам и повышенным температурам.
3. Если в конструкции присутствует дополнительный ТЭН, требуется очень тщательно заизолировать его контакты, а бак — обязательно заземлить. Таким способом получится избежать удара током и короткого замыкания, который способен вывести всю систему из строя.

При соблюдении данных правил, использование теплового аккумулятора, собранного своими руками по рабочей схеме, будет полностью безопасным и не доставит владельцам никаких проблем и хлопот.

Таким образом, сайт «Сантехник Портал» не оставляет никаких сомнений в том, что теплоаккумулятор для котла значительно улучшает условия эксплуатации прибора. Твердотопливный агрегат сжигает дрова с максимальной выработкой КПД, а после прогрева количество походов в котельную снижается до минимума. Однако данное устройство заводского производства — недешевое удовольствие, поэтому большинство аккумуляторов в частных домах сделаны своими руками или на заказ у мастеров.

Схема отопления с буферным баком-аккумулятором тепла, и твердотопливным котлом

Рассмотрим еще одну схему отопления частного дома твердотопливным котлом. которую предлагает один из российских производителей буферных емкостей — аккумуляторов тепла. С подробным описанием конструкции буферного бака можно познакомиться здесь.

Схема отопления частного дома с твердотопливным котлом и буферной емкостью — аккумулятором тепла (чтобы увеличить, кликните по картинке). Система отопления открытая, работает под атмосферным давлением, но с принудительной циркуляцией теплоносителя в отопительных контурах.

На схеме: 1 — расширительный бак с поплавковым запорным клапаном; 2 — обратный клапан; 3 — запорный вентиль; 4 — ввод сети водопровода; 5 — котел твердотопливный; 6 — камин с водяной рубашкой; 7 — насос; 8 — фильтр; 9 — дифференциальный клапан (вертикально); 10 — буферная емкость; 11 — разбор горячей воды в доме;; 12 — предохранительный клапан; 13 — мембранный расширительный бак; 14 — редуктор давления; 15 — смесительный клапан 3-х ходовой; 16 — термостатический клапан; 17 — радиаторы отопительные; 18 — трубы теплого пола;

Эта схема отличается от первой, тем, что система отопления здесь открытая, работает под атмосферным давлением. Контур подогрева горячей воды находится под давлением сети водопровода.

Для зарядки аккумулятора теплом используются два источника — твердотопливный котел и камин с водяной рубашкой.

Недостаток схемы в том, что не предусмотрен режим защиты котла от низкотемпературной коррозии при растопке котла. В режиме растопки котла при температуре теплоносителя менее 55 град. на поверхности теплообменника в котле из дымовых газов выпадает конденсат. Конденсат смешивается с продуктами сгорания топлива и постепенно забивает теплообменник, что снижает КПД котла. Кроме того, отложения ускоряют коррозию металла, что сокращает срок службы котла.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

• еврокуб из пищевых материалов;
• тэн 3000 Вт, 3 штуки;
• футорка с прокладками G2″ на G1″1/4, 5 штук;
• муфта D32 — G1 1/4″, 2 штуки;
• адаптер-переходник G1″1/4, 2 штуки;
• контргайка G1″1/4, 5 штук;
• сгон G1″1/4 30 см, 2 штуки;
• сантехнический лён или специальная паста;
• герметик;
• карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

• Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
• Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

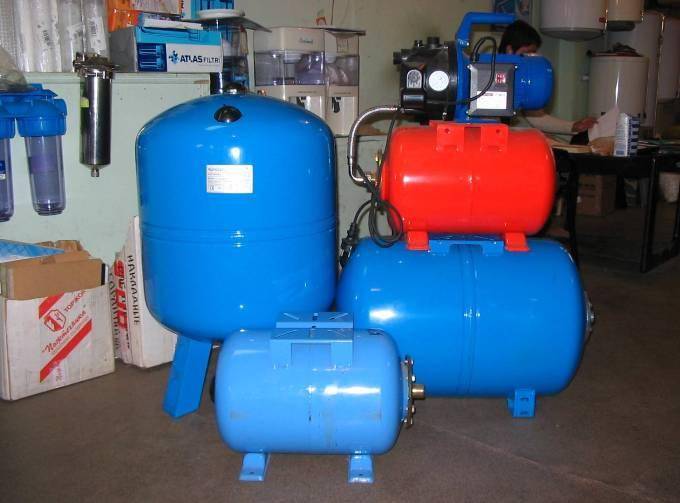

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку.
Обвязка твердотопливного котла с теплоаккумулятором

Подключение теплоаккумулятора к системе отопления и твердотопливному котлу

Для того, чтобы произвести подключение буферной емкости к системе отопления, можно воспользоваться схемой.

Схема подключения буферной емкости

Этапы подключения к системе отопления:

• Необходимо транзитом по тепловому аккумулятору, через весь бак провести обратный трубопровод, на  концах которого должны быть вход и выход, размером в полтора дюйма.
• На первом этапе соединяются бак и обратка котла, между ними размещается циркуляционный насос, который прогоняет воду из бочки в кран, бак и котел.
• С обратной стороны монтируются отсекающий кран и циркуляционный насос.
• Подающий трубопровод соединяется по такому же принципу, как и предыдущий, однако в этом случае отсутствует установка тепловых насосов.

Данная схема подходит для подключения буферной емкости к системе отопления, работающей на основе только одного котла. При увеличении количества котлов, схема подключения теплоаккумулятора усложнится.

Вариант обвязки твердотопливного котла и теплоаккумулятора

Этапы обвязки с твердотопливным котлом:

• С одной стороны – к котлу: подающий трубопровод проводится к верхнему патрубку, обратный, соответственно — к нижнему. При этом в обвязке котла, необходимо сделать перемычку с узлом подмеса, который не будет позволять попадать холодной воде в теплообменник.
• С другой стороны необходимо провести к отопительному контуру, который также снабжен узлом подмеса и перемычкой. Забор воды в контур будет происходить сверху, а возврат будет осуществляться снизу. В каждый контур необходимо врезать по одному циркуляционному насосу. Тот насос, который установлен между теплообменником и котлом, будет прогонять теплоноситель через теплогенератор, тем самым осуществляя процесс зарядки накопителя. Второй насос, установленный на стороне отопительного контура, предназначен для прогона теплоносителя через радиаторы.
