Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку

Принцип работы бака-аккумулятора

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.
https://www.youtube.com/watch?v=rgMQG7RLCew

Применение аккумуляторов тепла

Существует несколько методик расчета объема резервуара. Практический опыт показывает, что в среднем на каждый киловатт мощности отопительного оборудования дополнительно необходимо 25 литров воды. КПД твердотопливных котлов, которые включает в себя система отопления с аккумулятором тепла, возрастает до 84%. За счет нивелирования пиков горения экономится до 30% энергоресурсов.

При использовании резервуаров для снабжения бытовой горячей водой не возникает перебоев в «часы пик». Ночью же, когда потребности сводятся к нулю, теплоноситель в баке аккумулирует тепло и утром снова обеспечивает все потребности в полном объеме.

Сохранить температуру позволяет надежная теплоизоляция устройства вспененным полиуретаном (пенополиуретан). Дополнительно предусмотрена возможность установки ТЭНов, что помогает быстро «нагнать» нужную температуру в случае крайней необходимости.

Теплоаккумулятор в разрезе

Аккумулирование тепла рекомендовано в случаях:

• большой потребности в горячем водоснабжении. В коттедже, где проживает более 5 человек, и установлено два санузла, это реальный способ улучшить бытовые условия;
• при использовании твердотопливных котлов. Аккумуляторы сглаживают работу отопительного оборудования в час наибольшей нагрузки, отбирают излишки тепла, предотвращая закипание, а также увеличивают время между закладками твердого топлива;
• при пользовании электрической энергией по раздельным тарифам для дневного и ночного времени суток;
• в случаях, когда установлены солнечные или ветровые батареи накопления электрической энергии;
• при использовании в системе теплоснабжения циркуляционных насосов.

Данная система прекрасно подходит для помещений, обогреваемых с помощью радиаторов или теплого пола. Ее преимущества в том, что она способна накапливать энергию, получаемую от разных источников. Комбинированная система энергообеспечения позволяет выбрать наиболее оптимальный вариант получения тепла на данном отрезке времени.

Установка бутылочницы в гарнитуре

Первым делом замеряют нишу и приобретают выдвижную модель, которая подойдет по габаритам. Чтобы установить двухуровневую модель, нужно выполнить такие действия:

1. Измеряются направляющие, которые будут смонтированы на глаз: все зависит габаритов короба. Обязательно замерьте высоту емкостей, которые будут размещены в верхнем ярусе. Для правильной работы должно быть пространство между задней частью шкафа и , это же потребуется и спереди.
2. На боковой стенке размечаются места для закрепления направляющих. Их предварительно нужно снять с фурнитуры и закрепить. После этого вставляется карго.
3. Остается собрать короб и установить фасад, на котором монтируется ручка.

Где можно купить кухни в стиле модерн на заказ?

Схема подключения теплового аккумулятора

Если человек знаком хотя бы поверхностно с тем, что такое отопительное оборудование, для чего предназначен тепловой аккумулятор и что он собою являет, проблем при монтаже не должно возникнуть. Проще всего купить готовый прибор, но следует учесть, что стоимость его не низкая. Само подключение выглядит следующим образом:

• накопительная ёмкость и обратный выход твердотопливного котла соединяются, между ними монтируется циркуляционный насос, обеспечивающие подачу горячей воды из системы отопления в тепловой аккумулятор;
• далее следует выполнить подключение трубопровода;

Как правильно подключить теплоаккумулятор

если предусматривается использование для организации системы отопления больше одного отопительного прибора, последовательно подключается каждый агрегат.

Тепловой аккумулятор нужно защитить от перегревания, иначе он может очень быстро выйти из строя без возможности устранения неполадки. Для регуляции температуры и предотвращения перегрева устанавливаются специальные клапаны, датчики.

Буферная емкость для твердотопливного котла своими руками является неплохой альтернативой дорогостоящему покупному оборудованию. Если вы решили-таки купить тепловой аккумулятор, при выборе модели обязательно учитывайте мощность твёрдотопливного котла отопления. На рынке представлены разные виды оборудования, принадлежащего к этой категории. Чтобы выбрать наиболее подходящий прибор, следует воспользоваться рекомендациями профессионалов.

Примеры видов обоев (фото)

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Обеденная группа для кухни: эффектный и функциональный комплект

Интересно почитать

Блиц-советы

• Теплоаккумуляторы на сегодняшний день набирают все большую и большую популярность во многом благодаря таким своим характеристикам, как эффективность и экономность.
• Загружать топливо в котел, подключенный к системе отопления с интегрированным теплоаккумулятором, можно раз в сутки, а если конструкция будет более совершенной, то топливо придется добавлять один раз в несколько дней.
• Первый запуск котла следует проводить в присутствии соответствующих специалистов. Они должны будут проконтролировать, насколько правильно работает вся система, есть ли циркуляция воды в отоплении, нет ли протечек, достаточно ли хорошо утеплен тепловой аккумулятор и так далее.
• Теплоаккумулятор может прекрасно сочетаться с котлами, работающими на газе или на электричестве.

Варианты подключения теплоаккумулятора

Для эффективной работы это устройство нужно еще и подключить к системе правильно. Существует 2 распространенных способа как это можно сделать. В зависимости от вашей конкретной ситуации вы можете выбрать подходящий именно вам.

С подмешиванием

Это самая простая в реализации схема, которая подходит для гравитационных систем. Ее главное преимущество в том, что она не прекратит свою работу даже при отключении электричества.

В таком случае теплоаккумулятор устанавливают выше отопительных приборов (радиаторов и пр.). В схеме также предусмотрен насос, обратный и трехходовой клапан.

В самом начале работы, когда вода в котле еще только начинает нагреваться, она под влиянием насоса подается от котла к радиаторам через трехходовой клапан. Этот процесс прекращается только когда температура теплоносителя сравнивается с заданной, например, в 55˚С.

Тогда клапан станет подавать холодную жидкость из нижней части емкости ТА в таком количестве, чтобы соблюдались установленные 55˚С. Через верхний патрубок ТА, который подключен к котлу, в теплоаккумулятор начнет подаваться горячая вода до полного наполнения. По истечении какого-то периода времени топливо прогорит, вода подающей трубе начнет остывать. Как только ее температура упадет ниже 55˚С, термостат даст сигнал о начале подачи теплоносителя уже из емкости ТА, а не из котла. После наполнения трехходовой клапан встанет на место.

Обратный клапан подключается по параллельной схеме с трехходовым и вступает в игру, когда выключается насос. Тогда котел будет взаимодействовать с ТА напрямую, без «посредников», а вода из теплоаккумулятора будет поступать к радиаторам.

С гидравлическим разделением

Узел подмешнивания теплоаккумулятора в схеме с гидравлическим разделителем

Данный вариант является более проблемным и дорогим в исполнении и реализации, однако его эффективность покрывает все эти трудности.

Такая схема требует бесперебойной подачи электричества. Поэтому у вас в обязательном порядке должна иметься автономная электростанция или источник бесперебойного питания.

Суть этой схемы в том, что теплоаккумулятор является буферной емкостью, а в первичный контур монтируется узел подмешивания.

Кроме того группа безопасности, а также остальные приборы конструктивно находятся в одном блоке, при этом вода течет в теплоаккумулятор, а не в отопительную систему.

Огромное преимущество такой схемы в том, что на выходе возможно подключение какого угодно количества ветвей отопления. Каждая должна оснащаться своим личным циркуляционным насосом.

Можно ли сделать своими руками

Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).

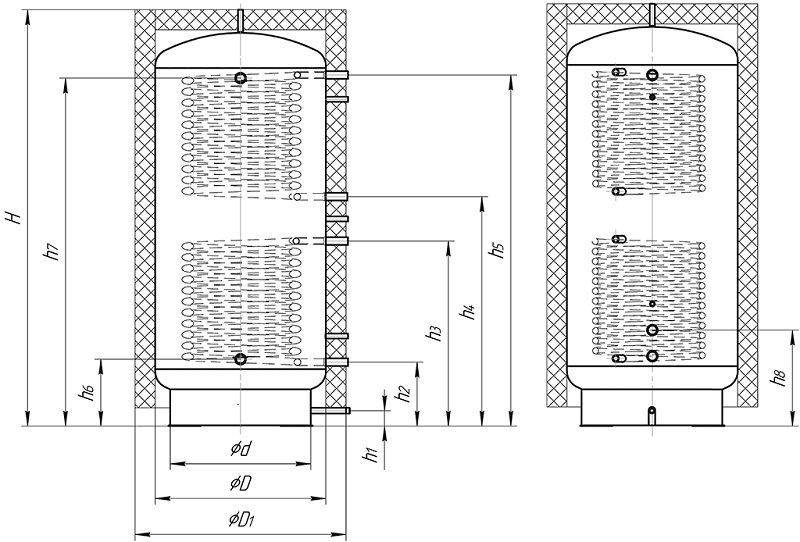

Чертеж аккумулятора

Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.

Фото: builditsolar.com

Для открытой системы отопления подойдёт бак из стали кубической формы.

Утепляется агрегат следующим образом:

1. Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
2. Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
3. Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
4. На буферный бак необходимо установить термометр, манометр и взрывной клапан.

Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.

Функциональность аккумуляторов тепла

Принцип действия оборудования состоит в том, что во время работы котла часть тепла используется для нагрева теплоносителя из дополнительной емкости. Подключенный бак имеет хорошую теплоизоляцию и прекрасно сохраняет полученное тепло. После отключения котла вода в системе отопления остывает, и приборы контроля включают насос, подающий горячую воду из аккумулирующей емкости.

Эти циклы продолжаются до тех пор, пока температура воды в дополнительном баке остается достаточно высокой. Общая продолжительность функционирования системы без включения котла зависит от объема дополнительной емкости. На практике она позволяет нагревать помещения от нескольких часов до 2-х суток.

Теплоаккумулятор выполняет следующие функции:

1. Накапливает тепло, поступающее от котла системы, и отдает его со временем для обогрева комнат помещения.
2. Предупреждает возможность перегрева котла, отбирая излишки тепла обменника.
3. Позволяет легко скомбинировать разные отопительные приборы (электрические, газовые, твердотопливные) в общую систему.
4. Способствует улучшению работы отопительного оборудования, снижая расход топлива и улучшая КПД.
5. В системах с твердотопливными котлами позволяет исключить постоянный контроль за состоянием отопительного оборудования. Разогрев теплоноситель в дополнительной емкости, владельцы жилья могут забыть о необходимости постоянной загрузки топлива в котел.
6. Является источником горячей воды для бытовых нужд.

Схема системы отопления

Насколько выгодна система отопления с теплоаккумулятором, можно рассмотреть на таком примере.

Предположим, что в системе теплоснабжения установлен котел мощностью 10 кВт. Через каждые 3 часа необходимо загружать дрова. Это никак не вписывается в планы владельцев жилья. Чтобы удлинить перерывы между загрузками, необходимо использовать котел большей мощности. Но в этом случае возможно закипание теплоносителя, поскольку система не успеет отобрать все выработанное тепло.

Подключение теплоаккумулятора емкостью около 200 литров легко решает проблему. Оборудование позволяет накопить 110 кВт энергии при условии полных и частых загрузок котла. Впоследствии аккумулированное тепло будет поддерживать комфортную температуру в помещении около 10 часов. Загрузка котла топливом все это время не нужна.

Особенности конструкции теплоаккумулятора

Устройство представляет собой цилиндрическую емкость, выполненную из нержавейки или черной стали. Габариты емкости зависят от его объема, который варьируется от нескольких сотен до десятков тысяч литров. Из-за больших объемов такое устройство сложно разместить в уже имеющейся котельной, поэтому нередко приходится ее достраивать. Существуют модели как с заводской теплоизоляцией, так емкости без неё.

При монтаже теплоаккумулятора нужно учитывать, что толщина утеплителя составляет 10 см. После него сверху на бак надевается кожаный кожух. Внутри емкости находится теплоноситель, который при сгорании топлива в котле быстро нагревается и долго сохраняет тепло за счет слоя утеплителя. После остановки работы котла накопитель отдает свое тепло в помещение, обогревая его. По этой причине растапливать котел будет необходимо не так часто, как раньше.

По своему устройству емкости теплоаккумулятора бывают:

• с расположенным внутри бойлером. Такая конструкция создана для обеспечения жилья горячей водой из автономного источника;
• с одним или двумя теплообменниками;
• пустыми (без теплоносителя).

Для подключения накопителя к котлу и системе отопления дома предусмотрены резьбовые отверстия.

4 Популярные модели

В зависимости от котлового оборудования и количества потребителей тепловой энергии выбирают подходящую модель буферной емкости. Аккумулятор можно приобрести с перспективой будущих подключений дополнительных приборов, а подключенные патрубки временно заглушить. В десятку популярных устройств входят следующие модели:

1. 1.
   Nibe BU 500.8 применяется в системах отопления с разными источниками тепла. Отличается пенополистирольной изоляцией толщиной 14 см. Емкость бака составляет 500 л, предельное давление — 6 бар, а максимально допустимая температура — 95° C.
2. 2. ETS 200 представляет собой ряд блоков из композитного материала, размещенных внутри стального корпуса. Их нагрев осуществляется электрическими ТЭНами мощностью 2 кВт. Внутри установлен вентилятор для ускорения процесса нагрева.
3. 3. HAJDU AQ PT 500 — буферный накопитель, предназначенный для работы в закрытой системе отопления. Подключается в схему отопления с разными типами нагревателей. Бак рассчитан на максимальное давление 3 бар. К недостаткам можно отнести отсутствие внутреннего антикоррозийного покрытия и теплоизоляции. Их устанавливают отдельно.

Дом «Южный ветер»

Обвязка аккумулятора для тепла

Емкость должна быть хорошо утеплена. Если это покупной теплоаккумулятор, нужно оценить толщину и качество внешней изоляции. Чем лучше и толще теплоизолятор, тем дольше будет сохраняться тепло. Благодаря особой структуре теплоизолятора теплоаккумулятор работает как термос. Толщина теплоизоляции в качественных моделях составляет около 10 см. Она закрывает окрашенный термостойкой краской корпус. Поверх теплоизоляции идет слой кожзаменителя. Самостоятельно утепление выполняется по той же схеме. Сначала бак красят краской, стойкой к высокой температуре, затем утепляют базальтовой ватой толщиной не менее 150 мм, а сверху закрывают фольгой.

Добавьте свой комментарий:

Разновидности аккумулирующих тепло моделей

Все буферные емкости выполняют практически одинаковую функцию, но имеют некоторые конструкционные особенности.

Производители выпускают накопительные агрегаты трех типов:

• пустотелые (не имеющие внутренних теплообменников);
• с одним или двумя змеевиками, обеспечивающими более эффективное функционирование оборудования;
• со встроенными бойлерными баками небольшого диаметра, предназначенными для корректной работы индивидуального комплекса горячего водоснабжения частного дома.

Подключают теплоаккумулятор к греющему котлу и коммуникационной разводке домашней отопительной системы посредством резьбовых отверстий, расположенных во внешнем корпусе агрегата.

Как работает пустотелый агрегат?

Прибор, не имеющий внутри ни змеевика, ни встроенного бойлера, относится к самым простым видам оборудования и стоит дешевле своих более «навороченных» аналогов.

Подсоединяется к одному или нескольким (в зависимости от потребностей хозяев) источникам энергообеспечения через центральные коммуникации, а потом посредством патрубков 1 ½ разводится к точкам потребления.

Предусматривается установка дополнительного греющего элемента, функционирующего на электрической энергии. Агрегат обеспечивает качественный прогрев жилой недвижимости, снижает до минимума риск перегрева теплоносителя и делает эксплуатацию системы полностью безопасной для потребителя.

Когда в жилом доме уже есть отдельная система подачи горячей воды и владельцы не планируют использовать гелиотермические источники тепла для обогрева помещения, целесообразно сэкономить деньги и установить пустотелую буферную емкость, в которой вся полезная площадь бака отдана теплоносителю, а не занята змеевиками

Теплоаккумулятор с одним или двумя змеевиками

Тепловой аккумулятор, оснащенный одним или двумя теплообменниками (змеевиками) – это прогрессивный вариант оборудования широкого спектра применения. Верхний змеевик в конструкции отвечает за отбор тепловой энергии, а нижний осуществляет интенсивный прогрев самой буферной емкости.

Устройство, снабженное теплообменниками, имеет более высокую цену, нежели пустотелый агрегат, но затраты здесь вполне оправданы. Прибор существенно расширяет функционал системы и делает ее работу гораздо эффективней

Наличие теплообменных узлов в агрегате позволяет круглосуточно получать горячую воду для бытовых нужд, подогревать резервуар от солнечного коллектора, осуществлять прогрев придомовых дорожек и максимально рационально использовать полезное тепло в любых других удобных целях.

Модуль с внутренним бойлером

Теплоаккумулятор со встроенным бойлером представляет собой прогрессивный агрегат, не только накапливающий излишки выработанного котлом тепла, но и обеспечивающий поставку в кран горячей воды для бытовых целей.

Внутренняя бойлерная емкость изготовляется из нержавеющей легированной стали и оснащается магниевым анодом. Он снижает уровень жесткости воды и предотвращает образование накипи на стенках.

Подходящий объем буферной емкости хозяева выбирают самостоятельно, но специалисты говорят, что в покупке резервуара менее 150 литров нет практического смысла

Агрегат такого типа подключается к различным источникам энергии и корректно работает как с открытыми, так и с закрытыми системами. Контролирует уровень температуры действующего теплоносителя и предохраняет отопительный комплекс от перегрева котла.

Оптимизирует расход топлива и уменьшает количество и периодичность загрузок. Совмещается с солнечными коллекторам любых моделей и может функционировать в качестве заменителя гидравлической стрелки.

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) – важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

• для колки и резки твердых материалов – расщепления кости, рубки бамбука, раскалывания кокоса – нужен прочный резак с углом между гранями лезвий 45-55º;
• ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
• для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
• универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
• для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
• для резки филе инструмент затачивают под углом 10-15º;
• для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆t

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Подставка под авто своими руками

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

Модель	NIBE BU-500.8	Reflex PFH-500	ACV AK 500	Meibes PSX-500	Сибэнерго-терм	PROFBAK ТА-ВВ-500
Страна-производитель	Швеция	Германия	Бельгия	Германия	Россия	Россия
Объем бака, л.	500	500	500	500	500	500
Высота, мм	1757	1946	1790	1590	2000	1500
Диаметр, мм	750	597	650	760	700	650
Вес, кг	145	115	150	120	165	70
Мах рабочее давление, бар	6	3	5	3	6	3
Мах рабочая температура, °C	95	95	90	95	90	90
Подключение к ГВС	опция	нет	нет	нет	нет	опция
Дополнительный нагрев	опция	нет	опция	нет	нет	ТЭН 1,5 кВт
Примерная стоимость, руб.	43 200	35 100	53 200	62 700	28 500	55 800

Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

Выводы и полезное видео по теме
