Как накачать воздух в расширительном баке котла

Особенности

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Установка расширительного элемента

Схема устройства

Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.

Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.

Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.

Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом

Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.

Установка в котельной

В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.

Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

• применение незамерзайки опасно из-за токсичных испарений;
• возможности монтажа ограничены только верхней точкой системы;
• постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
• медленный разогрев;
• перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
• применяется в отоплении малоэтажных строений, максимум в два этажа;
• большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

• полная герметичность позволяет использовать антифриз;
• место размещения расширителя не влияет на работоспособность системы;
• изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
• после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
• меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
• не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
• не требует постоянного внимания к уровню и состоянию жидкости;
• возможность применения в системах, рассчитанных на несколько этажей;
• небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
2. Залить воду в трубы через водосчетчик.
3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

• D – показатель эффективности бака;
• Е – коэффициент расширения жидкости (для воды – 0,0359);
• V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

• Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
• Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
• D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Как работа гидроаккумулятора влияет на давление

Проблемы с расширительным баком, которые влияют на напор в отопительном контуре, очень распространенные. Неверно рассчитанный объем экспанзомата – одна из самых характерных предпосылок.

Нарушения в работе может повлечь неправильный монтаж, низкое или высокое давление в воздушной камере бака, поврежденная мембрана — каждая из причин может привести к нарушению циркуляции теплоносителя в системе.

Расширительный бак: особенности устройства и объем

Если в отопительной системе установлен бачок маленького объема, он не может компенсировать расширение отопительной воды при нагревании. При температуре 85—95 °C вода расширяется примерно на 4% и ее лишний объем выходит через предохранительно-сбросной клапан.

Чтобы экспанзомат полноценно выполнял свою компенсаторную функцию, его вместительность для систем с газовым котлом должна составлять не менее 10 процентов от общего объема воды в контуре.

Если установить бак с объемом больше нормы, то колебания давления будут еще меньше. Уменьшение перепадов в напоре положительно влияет на работу системы и срок эксплуатации отопительного оборудования

Повреждение мембраны бачка приводит к тому, что вода полностью заполняет его объем и напор в контуре падает. Если заполнить объем контура, открыв подпиточный кран, это создаст новую проблему — при нагревании теплоносителя ему не будет куда расширяться и давление в системе увеличится больше нормы. Исправить ситуацию можно только с помощью замены резиновой перегородки.

Устанавливать бак следует только на трубе обратки, перед отопительным котлом. Так бачок будет минимально влиять на работу циркуляционного насоса, который устанавливается после газового котла. Кроме того, тут температура воды ниже и негативное влияние на давление в системе и на мембрану бака будет меньше.

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Проверить показатели давления в расширительном баке можно с помощью автомобильного манометра, подкачать его — с помощью автомобильного насоса

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Как повысить уровень давления?

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление. Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды

Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер

Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

• При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
• Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
• Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла

Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.

Источник

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

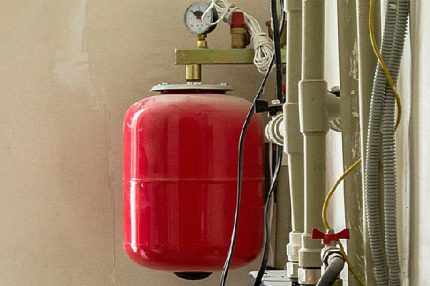

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

О чем говорит давление в расширительном бачке отопления

Бак закрытого типа

Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

• Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
• Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

• Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
• Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
• Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
• После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
• Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см 2 . Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.
