Правила расчета винтовых свай для фундамента

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Критерий необходимости учёта выдёргивающей нагрузки

Согласно СП 22.13330.2011, критерием для учёта выдёргивающей нагрузки является выполнение следующего условия:

где Fn – нормативная выдергивающая сила;

Gn – нормативный вес свайного основания;

β – угол действия выдёргивающей силы относительно вертикали;

γс – коэффициент, определяющий условия работы сваи;

R“0 – расчётная величина сопротивления грунта обратной засыпки;

A0 – величина площади проекции верхней части свайного основания на плоскость, которая перпендикулярна направлению действия выдёргивающей силы.

Выдергивающая нагрузка может быть не учтена только в том случае, когда она по направлению действия совпадает с осевой линией винтовой сваи.

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время

важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Минимальное расстояние между сваями Описание выбора расстояния между винтовыми сваями. Установка винтовых свай под сложные фундаменты. В этой статье описывается выбор расстояния меду винтовыми сваями учитывая нагрузку строения на фундамент.

Как определить площадь свайной подошвы

Лопасти при ввинчивании в грунт, сдавливают его пласты и осуществляют почвенное уплотнение. Когда свая установлена, она начинает играть роль подошвы и воспринимает на себя нагрузку здания. Для расчета нагрузки, которую могут выдержать опоры-трубы, нужно вычислить площадь подошвы каждого изделия.

Вычисляемая площадь представляет собой окружность, и образуемая винтовой лопастью фигура – круг. Расчет основан на формуле:

S=πR².

Значение радиуса в данном случае равно удалению самой крайней точки на лопасти винта от оси сваи. Обычно завод-изготовитель винтовых изделий снабжает свою продукцию готовыми таблицами, в которых указана площадь подошвы каждого вида изделий.

Заводские сваи с остроконечной лопастью

Технические характеристики

Все виды винтовых опор имеют шесть характеристик:

1. Металл — сталь, по характеристикам не ниже СТ 25-35. Хорошо, если будет иметь внешнее оцинкованное, полимерное покрытие. Толщина должна соответствовать нормам, указываться в сертификате качества.
2. Толщина стенки тела — не менее 0.3-0.5 см. Конкретное значение зависит от сорта стали, общей длины опоры.
3. Тип наконечника — литые, сварные. Первые по качествам предпочтительнее, но дороже (на 30-40%), в сравнении со сварными конструкциями.
4. Количество лопастей — обычно, одна лопасть, но для зданий, имеющих большой вес, при строительстве на слабых грунтах, рекомендуется использовать двухлопастные. Более равномерно распределяют нагрузку на большую площадь почвы.
5. Общая длина — зависит от плана строительства.
6. Внешний диаметр — зависит от расчетной максимальной несущей способности опоры.

Диаметр

Диаметр элемента измеряется по внешней поверхности — 0.07-0.15 м. Зависит от необходимой несущей способности, длины тела. Для строительства жилых, подсобных помещений подходит диаметр 0.09-0.12 метра.

Длина

Производители предлагают сваи, длиной от 1.7 до 7-8 метров. Внешний диаметр, толщина стенки при одинаковой длине могут различаться.

Количество опор, расстояние между ними

Конкретная цифра количества нужных опор для здания вычисляется просто — общий вес делится на несущую характеристику отдельного элемента. Но простота обманчива. При подсчете нужно учитывать:

1. Масса здания вычисляется путем сложения веса используемых при строительстве материалов, связующих веществ (например, метизов, цементного раствора).
2. Нельзя забывать, что в доме будут находиться вспомогательные системы — отопление, водопровод, канализация, вентиляция.
3. Предметы обстановки, жильцы — при подсчете веса лучше превысить значение в полтора-два раза. Иначе, домовладелец рискует получить проседание фундамента, растрескивание стен, дорогие ремонтные работы.
4. Снег, другие осадки также имеют вес. Даже воздействие ветра не ограничивается стенами (параллельно земле), давит через скосы крыши вниз, на фундамент. Информацию может предоставить проектировщик, можно проанализировать самостоятельно в СНиПах.
5. Сваи имеют значительный вес.

Расстояние между элементами не должно быть менее 0.5-0.6 м, более 2.5 метра. Рекомендуется придерживаться значений в диапазоне 1.5-2 метра. Конкретные места установки вычисляются на основе плана строения. Обязательными, первоочередными точками будут углы, точки пересечения несущих стен. Пространство между ними равномерно заполняется оставшимся числом опор. При недостаче, нужно добавить. Это повысит запас прочности фундамента, несущую способность. Не стоит экономить 2-3 тысячи рублей.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

• при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
• при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
• для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
• наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
• по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.

Несущая способность винтовых свай

Винтовая свая (ВС) способна выдерживать значительные осевые нагрузки. Проседание происходит не по причине деформации от нагрузки, а по причине слабой несущей способности грунта, на который опирается свая.

Очевидно, что наилучшими грунтами для опоры ВС являются пески, кроме мелких и очень влажных, а также твердые сухие глины, щебенистые и гравийные грунты. Несущую способность сваи можно увеличить за счет большего количества, увеличения диаметра лопасти и перераспределения нагрузки.

Иногда у покупателя возникает желание предварительно рассчитать сколько и каких ВС понадобится. Под строение 10х10 м устанавливают 4 угловые сваи, затем равномерно расставляют остальные с условием расстояния между ними не более 3-метров. Дополнительно устанавливают под несущими внутренними стенами. Всего получится не менее 25 штук. Затем рассчитывают диаметр сваи и лопасти, определить длину с учетом глубины установки и перепада высот свайного поля.

1. Находим вес дома вместе с ростверком. Учитываем вес несущих внешних и внутренних стен, вес перекрытий пола, мансарды, стропильной системы, крыши – вычисляется суммированием веса, используемого материала.
2. Затем добавляют вес полезной нагрузки – площадь дома умножают на 150 кг/м 2
3. Прибавляют снеговую и ветровую нагрузки – это еще примерно 140 кг/м 2 на площадь проекции крыши.
4. Затем результат умножают на коэффициент запаса прочности 1,2 и получают полную нагрузку на фундамент. Допустим получили 50 т.

Узнаем нагрузку на винтовую сваю 50/25= 2,0 т. Возьмем 108-сваю с лопастью диаметром 300 мм, находим площадь лопасти: 3,14х30х30/4=706,5 см 2 . Теперь смотрим на таблицу и находим тип грунта, на который будет опираться свая. Допустим 3 кг/м 2 . Умножаем площадь лопасти 706,5х3 – получим 2,2 т. Такую нагрузку выдержит грунт. ВС по расчету давит 2,0 т, что меньше несущей способности грунта, а, следовательно, выбор 25 штук из 108 трубы с лопастью 300 мм сделан верно.

Нагрузка на винтовую сваю зависит от веса строения. Например, для легкого забора из сетки рабица подойдут 57 мм или 76 мм сваи, под ворота лучше заказывать 89 или 108 мм. Длина рассчитывается глубиной установки. Допустим надо установить ВС на глубине 1,7 м. Если взять 2,5 метра, то она будет возвышаться 0,8 метра над уровнем земли. ВС обрезаются не менее 15 – см, от верхнего конца, потому что имеют отверстия для крепления приспособления для ввинчивания. Останется 0,6 м от уровня земли.

Винтовая свая/диаметр лопасти, мм	Нагрузка, тонн	Для каких строений подходят:
Диаметр 57/200	1-1.5	Забор сетка рабица, открытое крыльцо, настилы и т.д.
Диаметр 76/250	2-2.5	Заборы из профнастила, веранды, легкие хозяйственные постройки, беседки и т.д.
Диаметр 89/250	3-4	Бани, легкие каркасные дома, сараи, хоз. блоки, пристройки открытого и закрытого типа и т.д
Диаметр 108/300	5-7	Дома каркасные, брусовые, из сруба, бани и т.д.
Диаметр 133/350	8-10	Тяжелые деревянные дома из бруса и бревна, промышленные объекты.

Нагрузка на винтовые сваи:

1. Несущая способность сваи от 1,5 т для 57 мм с лопастью 200 мм, до 8-9 т для 133 мм с лопастью 350 мм. Для деревянного дома чаще заказывают 108 мм с лопастью 300 мм. Для дачных домов и легких строений сгодится 89 мм ВС с лопастью 250 мм.
2. ВС следует выбирать по несущей способности грунта, на который будут опираться.
3. Снизить нагрузку винтовой сваи можно следующим способом:

• увеличить диаметр лопасти;
• перераспределить нагрузку от веса строения на дополнительные ВС;
• установить ВС в грунт с высокой несущей способностью.

Компания имеет многолетний опыт монтажа ВС в Подмосковье. Специалисты подберут правильную глубину установки ВС. После пробного завинчивания, которое необходимо в исключительных случаях, заказчик точно будет знать сколько и каких свай понадобится для монтажа фундамента. Для оформления заявки на пробное ввинчивание и получение расчета позвоните по номеру телефона 8-495-127-05-63 или оставьте заявку по форме обратной связи на сайте.

Как правильно выбрать шаг?

Расстояние между соседними силовыми элементами рассчитывают, исходя из количества свай, а также их диаметрами. Для этого вначале определяют проектные нагрузки и анализируют особенности конструкции.

В случае с одиночным и ленточным расположением за основу берут периметр постройки и делят на количество свай. Результат сравнивают с минимально и максимально допустимыми параметрами и, в случае необходимости, подбирают шаг.

Ошибки в расчете расстояния между опорными элементами приведут к перерасходу средств, либо к риску проседания стен, если несущая способность фундамента в местах с максимальной нагрузкой будет недостаточной.

Виды опор и параметры допустимой тяжести

На текущей момент рынок предложений представлен различными типоразмерами винтовых свай, что позволяет выбрать подходящие опорные элементы под конкретные виды возводимых строений.

Площадь лепестковой подошвы – один из определяющих параметров, от которого зависит несущая способность фундамента. Величину рассчитывают по классической формуле:

В частном домостроении в большинстве случаев используют стержни диаметром 59-159 мм. Так, сваи, диаметр которых равен 89 мм, применяют для строительства веранд и беседок.

Сваи с большим диаметром трубы (108–159мм) подходят для строительства кирпичных построек, бань из бруса, одноэтажных домов и двухэтажных каркасных построек. Назначение некоторых свай с типичными параметрами отражены в таблице:

Диаметр ствола, мм	Длина сваи, м	Диаметр винта, мм	Толщина стенки, мм	Несущая способность одной сваи, т	Назначение фундамента
54, 76	1,5–4	150–200	2–3	0,8–2,5	опоры для ограждений, беседок, террас
54–89	2–3	150–200	2–3	2,5–4	опорные стенки для борьбы с оползанием грунта
89–108	1,5–4	200–250	3–4	2–7	для уселения проблемных фундаментов
89–108	2–4	200–250	3–4	4–7	для усилия причалов
89–114	2–4	200–300	3–5	4–8	в качестве фундамента для деревянных, каркасных, кирпичных, щитовых домов, бань, хозблоков и других легковесных построек
108–168	2–4	200–300	3,5–3	5–9	в качестве опорных элементов для фундамента, усиленного ростверком

Винтовые сваи с большим диаметром трубы (до 325мм) характеризуются высокими допустимыми нагрузками, что позволяет их использовать для строительства тяжелых конструкций, в том числе промышленных объектов.

Длину столба выбирают, зная глубину промерзания грунта. Для большинства российских регионов для почвы характерна точка промерзания, равная 1,5 м. Поэтому сваи длиной 2–2,5 м (с учетом высоты цоколя) считаются традиционными.

Количество опор и интервал их расположения

К табличным значениям расположения опор друг относительно друга относятся такие значения:

• от 2 до 2,5 метров – для домов с деревянным каркасом и блочных строений;
• 3 метра – для зданий из бруса или бревен.

При расположении свай фундамента для равномерного распределения нагрузок должны учитываться следующие правила их расстановки:

• под каждым углом дома;
• в точке пересечения несущей стены и внутренней перегородки;
• возле входного портала;
• внутри периметра здания с интервалом в 2 метра;
• под камином как минимум 2 сваи;
• под несущей стеной, в месте размещения балкона, мезонина или подобной конструкции.

Вес, масса и размеры винтовых свай

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Длина сваи, м	Диаметр сваи, мм
57	76	89	108	133	159
1650	11 кг.	12 кг.	14 кг.	22 кг.	27 кг.	38 кг.
1800	11 кг.	13 кг.	15 кг.	23 кг.	29 кг.	41 кг.
2000	12 кг.	14 кг.	17 кг.	25 кг.	31 кг.	45 кг.
2500	14 кг.	17 кг.	20 кг.	30 кг.	38 кг.	55 кг.
3000	16 кг.	19 кг.	23 кг.	35 кг.	44 кг.	64 кг.
3500	18 кг.	22 кг.	26 кг.	40 кг.	51 кг.	74 кг.
4000	20 кг.	25 кг.	29 кг.	45 кг.	57 кг.	83 кг.
4500	22 кг.	27 кг.	32 кг.	50 кг.	63 кг.	93 кг.
5000	24 кг.	30 кг.	36 кг.	55 кг.	70 кг.	102 кг.
5500	26 кг.	33 кг.	39 кг.	60 кг.	76 кг.	112 кг.
6000	28 кг.	36 кг.	42 кг.	65 кг.	84 кг.	121 кг.
6500	30 кг.	39 кг.	45 кг.	70 кг.	90 кг.	131 кг.
7000	32 кг.	42 кг.	48 кг.	75 кг.	97 кг.	140 кг.
7500	34 кг.	45 кг.	51 кг.	80 кг.	103 кг.	150 кг.
8000	36 кг.	48 кг.	54 кг.	85 кг.	110 кг.	159 кг.
8500	38 кг.	51 кг.	57 кг.	90 кг.	116 кг.	169 кг.
9000	40 кг.	53 кг.	60 кг.	95 кг.	124 кг.	178 кг.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра. Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

Основные схемы свайного поля

План размещения опорных элементов подбирают индивидуально в зависимости от конструктивных особенностей сооружения, а также сложности рельефа.

Популярные схемы:

1. Одиночное расположение. Винтовые сваи ставят по углам конструкции с шагом не более 3 м (метод для малогабаритных и легковесных построек).
2. Ленточное расположение. Столбы вкручивают по периметру постройки с минимальным расстоянием друг от друга. Технология используется для малоэтажных домов со стенами из дерева, пенобетона, газоблока, а также для каркасных сооружений.
3. Кустовое размещение. Опоры устанавливают группами из 2–3 элементов в местах, где действуют максимальные нагрузки (под углами, несущими стенами, действующими каминами и т.п.). Шаг в этом случае не имеет принципиального значения.
4. Сплошное свайное поле. Под тяжеловесными объектами и на участках с просадочным грунтом опоры вкручивают с шагом в 1 метром по всему контуру фундамента.

Нагрузки на винтовые сваи

При разработке проекта фундамента на основе свайных конструкций нужно учитывать все факторы, которые влияют его на прочность и устойчивость. Главным параметром винтовой сваи является ее несущая способность. Количество и длина опорных столбов для каждого объекта подбирается с учетом этого показателя. Несущей способностью называют вес, который опорный стержень выдерживает при пучении почвы под его острием. На основании расчетов определяют шаг установки свай и их диаметр.

Правильно выполненные расчеты позволяют избежать проблем с фундаментом в будущем. Из-за проектных ошибок или неправильного подбора опор существует риск просадки или деформации основания, которое может привести к разрушению всей конструкции. Чтобы сделать основные расчеты самостоятельно можно использовать данные из таблицы нагрузок на винтовые сваи.

Фундамент из винтовых свай – расчет нагрузок

Для того чтобы правильно выполнить расчет винтовых свай, следует определить усилия, действующие со стороны строения на опоры.

Суммарную нагрузку на один элемент определяйте следующим образом:

• просуммируйте массу всех элементов здания;разделите полученное значение на общее количество опор;умножьте результат на коэффициент запаса прочности, равный 1,1–1,2.

При определении общего веса строения необходимо учесть массу:

• капитальных стен;внутренних перегородок;балок перекрытия;кровли;основания;снежного покрова;мебели;предметов интерьера.

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью

При выполнении работ следует учитывать:

• суммарную весовую нагрузку, которую оказывает здание на основу;несущую способность почвы на участке, где производятся строительные работы.

Удобно использовать теоретические значения нагрузочной способности для различных почв:

• глинистый грунт способен воспринимать от 4 до 6 килограмм на каждый квадратный сантиметр площади винтовой линии;супесчаные и суглинистые почвы характеризуются расчетным сопротивлением, составляющим 3,5–5,5 кг/cм².

Следует ответственно отнестись к определению нагрузок при сооружении свайного основания.

Алгоритм расчета свайного фундамента

Процесс расчета начинается с определения общего веса здания.

Он состоит из суммы массы всех конструкций:

• Кровля;
• Стены;
• Перекрытия;
• Железобетонный каркас.

При расчете толщина каждого слоя конструкции умножается на ее высоту и на плотность. В результате рассчитывается нагрузка на 1 м2 конструкции.

Кратковременные равномерно распределенные нагрузки (вес людей и мебели) берутся с расчетом 150 кг/м2. Сумма нагрузок вычисляется путем умножения значения на общую площадь здания. После этого определяется нагрузка от веса снега. Она будет зависеть от климатического района и форму крыши.

После этого определяется несущая способность каждой сваи и их количество в ростверках. Полученные значения дополнительно проверяют и только после этого приступают к дальнейшему проектированию и строительству здания.

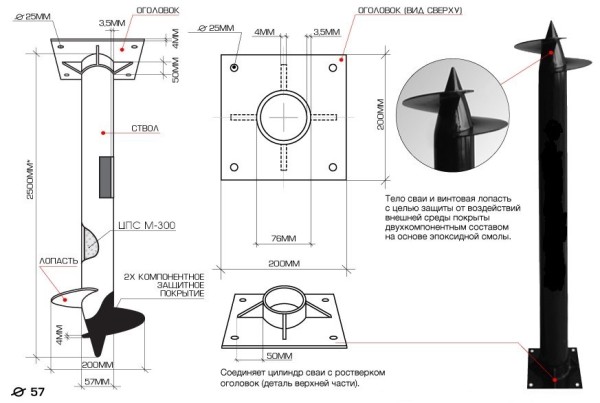

Конструкция винтовых свай

Вопреки расхожему мнению, сваи винтовые стальные (СВС) создавались не для снижения бюджета строительства, а для гарантированной компенсации сил пучения на элементы фундамента, легкого достижения нижних опорных пластов. Существуют различные виды винтовых свай для малоэтажного строительства, однако их конструкция во многом схожа:

• тело – бесшовная труба (4 – 4,5  мм стенка), обычно из стали Ст3, максимальным ресурсом обладают конструкции из сталей 30ХМА, толщиной стенки 6 – 10 мм;
• лопасти – навариваются на тело или имеют вид самостоятельного наконечника (сварка, литье), привариваемого к телу сваи.

Подобная конструкция многофункциональна – лопасти преобразуют крутящий момент в продольное перемещение при погружении, компенсируют горизонтальные усилия, обеспечивая стабильность геометрии. Поэтому на СВС дома можно строить на вечномерзлых, слабых и пучнистых грунтах.

Разновидности винтовых свай

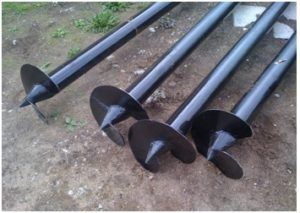

Рис. 1. Виды винтовых свай.

Перед тем, как выбрать винтовые сваи для фундамента дома, необходимо изучить требования нормативов СНиП от 1985 года за номером 2.02.03 (проектирование свайных полей), точнее последнюю редакцию от 2011 года – СП 24.13330 для расчета несущей способности основания.

Для различных сооружений существуют несколько типов СВС:

• узколопастные – многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой, для вечной мерзлоты используются варианты с зубьями по периметру нижнего среза (Рис. 1, Вар. 4), для почв с большим содержанием камней, осколков и плотных пород применяются заостренные наконечники (Рис. 1, Вар. 3);
• широколопастные – одна лопасть литого наконечника с 1– 1,5 заходом (Рис. 1, Вар. 1);
• многолопастные – несколько лопастей по длине для улучшенного опирания, компенсации вертикальных подвижек (Рис. 1, Вар. 2).

Здания максимально разрешенной этажности (3 уровня с мансардой) в малоэтажном строительстве можно строить исключительно на многолопастных СВС. Для легких построек достаточно однолопастных модификаций с широким винтом либо узкой спиралью наконечника в зависимости от типа грунта. Для винтовых свай предусмотрена стандартная маркировка:

• СВС – сварной наконечник;
• ВСЛ – литой наконечник;
• СВК – конусная модификация, может обозначаться СВС-К;
• СВП – конструкция дополнена пикой, варрант обозначения СВС-П;
• ВАУ – анкерное устройство винтового типа (сборная конструкция).

Литой наконечник винтовой сваи.

Для решения специфических задач производители выпускают сваи переменного диаметра, сложной конфигурации:

• серия Z – винтовой анкер для легких конструкций;
• серия Т – пластина оголовка с монтажными отверстиями;
• серия U – П-образный оголовок;
• серя F – круглый фланец;
• серия R – квадратный фланец.

Стандартными диаметрами СВС, СВЛ являются 57 – 325 мм. Изделия специальных серий имеют размер 159 мм, максимум. В маркировке последовательно отражается тип сваи, диаметр ствола, толщина стенки, размеры лопасти, общая длина изделия. Существуют особенности маркировки отдельных производителей. Например, фирма Фундэкс добавляет Ф1, Ф2 после стандартного обозначения (две, одна лопасть, соответственно).

Схема винтовой сваи.

В середине 20-го столетия для нужд армии выпускались максимально прочные СВЛ со следующими характеристиками:

• литой наконечник;
• винт 14 мм, 6 мм (возле конуса, с края, соответственно);
• бесшовная труба (Ст20);
• горячее цинкование (140 – 200 микрон).

При заявленном 100 – 180 летнем ресурсе эти изделия эксплуатируются до сих пор, поэтому реальный эксплуатационный период пока не известен.

Область использования

Лестница на винтовых сваях.

В 70% случаев индивидуальные застройщики не подозревают, что СВС можно использовать, не только для опирания коттеджей и бань, но и для изготовления фундаментов следующих конструкций, значительно сокращая время строительства:

• шумозащитные экраны, заборы;
• беседки, теплицы, малые архитектурные формы;
• усиление монолитных фундаментов (плита, лента);
• оттяжки, анкеры, столбы ЛЭП;
• временные сооружения с возможностью демонтажа (аттракционы, павильоны);
• мосты, причалы, укрепление откосов;
• рекламные конструкции.

В нормативах СНиП приведены детальные инструкции, как выбрать винтовые сваи для конкретных эксплуатационных условий. Для большей надежности рекомендуется красить изделия специальными антикоррозионными ЛКМ.

Как определить допустимую надежность фундамента

Если вы будете использовать этот вариант расчета, то не получите достаточно обобщенный результат запаса прочности. Для окончательного определения несущих возможностей необходимо руководствоваться следующей формулой:

N=F/ γ,

в которой N – это расчетная нагрузка, F – это неоптимизированное значение несущей способности, для определения которого необходимо умножить площадь винтовой опоры на возможность почвы. Что касается последнего обозначения γ, то это коэффициент, показывающий запас прочности конструкции. Значение этого параметра напрямую зависит от точного вычислительных операций несущей способности опорной почвы. Также на значение этого параметра оказывает влияние общее количество свай в фундаменте.

Оголовок винтовой сваи размер и другие особенности можно прочесть из данной статьи.

С учетом указанных данных, необходимо отметить, чему будет равняться приведенный коэффициент надежности:

1. Если общее число свай составляет 5-20, то этот коэффициент принимает значение 1,75-1,4. Принимают в расчет этот параметр при условии, когда определяется несущая возможность винтовых элементов с низким ростверком, монтаж которого выполняется на опорах висящего типа.
2. Коэффициент будет равен 1,25, когда процесс расчета опорной возможности ведется на почве, отделяемой в ходе зондирования при помощи саи-эталона. Провести такие исследования могут начинающие геологи, которые обустроили измерительную площадку с эталонной сваей на участке возведения основания.
3. Если точно была определена опорная способность почвы, которая рассчитывается в ходе ее зондирования и исследующих лабораторных исследований, то коэффициент надежности примет значение 1,2.

Винтовые сваи плюсы и минусы такой конструкции указаны в статье.

На основании указанной информации можно вычитать несущую способность для винтовых элементов 133, она будет составлять 3,5 т. Получить такой результат удается при точном определении аналогичной характеристики почвы. Еще можно получить результат на основании усредненных сведений о несущей способности почвы и сведений об общем количестве опор. В результате усредненное значение будет составлять 2,4 т.

На видео рассказывается, какую нагрузку выдерживают винтовые сваи:

Что такое винтовая свая

Винтовые сваи

Назначение такого вида опор заключается в том, чтобы, минуя слабые слои почвы, передать нагрузку от здания через ВС на плотное грунтовое основание. Прохождение опоры через грунт достигается её вращением. Винт сваи входит в почву, как штопор в пробку.

ВС представляет собой цельносварную металлоконструкцию, состоящую из трёх частей: ствола (металлическая труба), конического наконечника и лопасти.

Ствол

Опорной частью сваи является ствол, который представляет собой металлическую трубу. Длина трубы определяется путём специальных вычислений на основе геологических изысканий. Изыскательские работы дают представление, на какой глубине залегают плотные слои грунта. От этого зависит длина ствола. Размер длины ВС должен быть такой, чтобы конец сваи смог войти в несущий слой почвы на глубину 50 – 70 см.

Конический наконечник

Концевой наконечник в виде конуса делают литым или цельносварным. Острый конец сваи облегчает вхождение опоры в грунт.

Стволы опор со срезанным концом

Некоторые производители изготавливают стойки диаметром 58 мм без острого наконечника. Конец ВС обрезают под углом 45о. Эллипсное отверстие заваривают стальным листом.

Лопасти

На конце винтовой опоры приваривают одну или две лопасти. Чем больше диаметр ствола опоры, тем больше размер лопастей. Лопасти врезаются в грунт, и при вращении ствола вокруг своей оси, опора продвигается по вертикали вниз до проектной отметки.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания
