Емкостные датчики и принципы их работы

Принцип действия

Датчики движения работают как охрана, контролирующая определенную местность, которая охвачена сектором обзора. Притом эта область ограничивается не только углом действия устройства, но и определенным расстоянием. Именно поэтому прибор устанавливается на участке, который обеспечивает максимальный обзор, в таком случае дальность действия будет выше, а работа эффективнее.

Принцип работы датчика движения на свет заключается в фиксировании инфракрасных излучений. Как только в определенной местности, находящейся под его защитой, появляется объект с температурой живого существа, в прибор поступают специальные импульсы. Они воздействует на цепь, и вследствие этого включается освещение. Как только объект покидают зону, импульсы прекращают поступать, происходит разрыв цепи и свет просто отключается.

Стоит сразу обратить внимание на достоинства и недостатки использования подобных устройств. К плюсам можно отнести следующие факторы:

• датчики работают в автоматическом режиме, что существенно снижает расходы за электроэнергию;
• современные приборы очень функциональны, наличие сенсора позволяет включать и отключать не только уличные осветительные приборы, но и бытовую технику, например, телевизор, музыкальный центр или кофеварку.

Существуют у приборов и минусы, одним из которых является высокая стоимость, поэтому установить подобную систему на своем участке сможет не каждый желающий. Кроме этого, монтаж требует определенных знаний и выполнения строгих требований. А значит, произвести установку самостоятельно смогут не все, так как допущение даже незначительной ошибки может вывести прибор из строя.

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

• LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
• TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
• SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано

Это снижает чувствительность прибора”

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
3. Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Основные типы датчиков движения

Классификацией предусмотрено различие датчиков по типу применяемой в их работе длины волны. Датчики делят на:

Инфракрасные (ИК)

Чаще всего на рынке можно встретить именно эти датчики. Еще их называют пассивный инфракрасный детектор. Они не обнаруживают людей, объем, воздух и любые предметы, попадающие в поле зрения. Алгоритмы инфракрасного датчика позволяют осуществлять распознавание температуры тела, попадающего в поле его зрения. Инфракрасное излучение фокусируется на датчике особой оптической линзой, называемой линзой Френеля. Она концентрирует излучение на чувствительном полупроводниковом элементе. Температура определяемого тела должна быть выше, чем температура окружающей обстановки. Различие температур тела, попавшего в поле зрения датчика, и внешней среды способствует отклонению электрического потенциала от номинальных значений и обрабатывается чипом, установленным внутри датчика, по заранее настроенному алгоритму и инициирует запуск тревоги.

Чем больше линза в конкретно рассматриваемом устройстве, тем больше чувствительность датчика, а также шире зона его охвата. Чтобы датчик не реагировал на теплые, но статические объекты, оптическую систему делят на несколько отдельных лучей — зоны чувствительности датчика. Фиксация движения произойдет только в том случае, если подвижный объект будет пересекать последовательно более одной зоны. Передвижение с малой скоростью не всегда фиксируется датчиком.

Радиоволновые

Радиоволновой датчик движения функционирует по схожему алгоритму с ультразвуковым датчиком. Вместо звуковой частоты чип создает сверхвысокочастотное излучение, частота которого равна 2,5 ГГц. При появлении на участке распространения волны подвижного тела происходит изменение частоты и длинны волны, которое фиксируется приемником.

При этом прохождение радиоволн происходит без затруднений через не металлические конструкции. Им не мешают стены и мебель. Данный тип датчиков достаточно дорог. Их применяют для наблюдения за коммерческими крупными объектами.

Ультразвуковые (СВЧ)

В основе работы датчика движения ультразвукового типа лежит принцип звуковой локации. В них установлен специальный звуковой генератор, создающий колебания, частота которых равна от 20 до 40 Кгц. Такие звуки человек на слух не воспринимает, но, все звуковые волны, излученные источником, частично отражаются от поверхностей (часть поглощается) и возвращаются к источнику их излучения. В корпусе ультразвуковых датчиков установлен излучатель таких колебаний и микрофон, принимающий звуковой сигнал, отраженный от поверхностей. Излучатели приемника состоят из элементов пьезокерамики.

Согласно эффекту Доплера любой объект, попадающий в зону распространения потока распространения звуковых волн, искажает интерференционную картину. Когда происходит такой эффект частота отраженного от поверхности сигнала будет другой относительно излучаемой частоты — это и вызывает сработку датчика.

Комбинированные

Достаточно дорогие. Применяются во избежание ложных тревог. В один корпус производители устанавливают ИК и радиоволновой датчик. Такое решение ценится за высокую помехоустойчивость и надежность. При таком решении достигается минимальное количество ложных срабатываний.

Детекторы движения встроенные в камеры наблюдения (программные)

Датчик движения, установленный в камерах видеонаблюдения, никогда не заменит полноценную работу классических датчиков движения. Обнаружение движения происходит камерой на программном уровне. Видеокамера анализирует поток входящей информации, например, каждый пятый кадр и сопоставляет их. При резком изменении картинки камера понимает, что произошло движение. Такая реализация имеет место на существование, но даст больше ложных срабатываний, так как фиксацию движения камера может поймать даже при резком снижении уровня освещенности (выключение света). Настройки в камере поддаются корректировке, но это лишь частично исправляет ситуацию. Существует возможность выделения зон кадра, поиск движения в которых фиксироваться не будет. Это помогает лишь при попадании подвижного объекта в поле зрения кадра.

Как подключить датчик движения

Подключение датчика для включения света в помещении или на улице по движению объекта не представляет особой сложности. Электросхема и процедура монтажа мало чем отличается от аналогичных параметров и действий для обычного бытового выключателя.

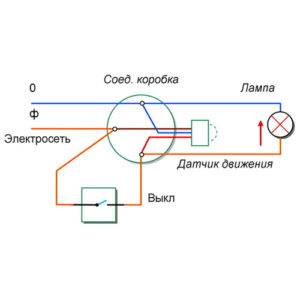

Схема подключения

Для подключения прибора можно использовать две основные схемы:

1. Напрямую.
2. С выключателем.

Первая позволяет управлять светильником только через сенсор, вторая – добавляется возможность – включать свет с помощью выключателя независимо, есть ли в зоне видимости сенсора движение или нет его (датчик работает при состоянии «отключено»).

Монтаж

Чтобы подключить датчик движения и с его помощью пользоваться автоматическим включением света, необходимо выполнить следующий ряд действий:

1. Выбрать место расположения детектора, светильника, подготовить расходные материалы и инструмент.
2. Монтировать светильник с подсоединенной проводкой, установить распредкоробку, зафиксировать основание датчика движения.
3. Подвести к датчику трехжильный провод (желательно с разноцветными жилами).
4. К распределительному модулю должно подходить всего семь жил – три от датчика, два (фаза + ноль) от щитка и два от лампы.
5. Правильно соединить все провода (предварительно найдя в датчике контактные клеммы с обозначением) по следующему порядку – три нулевых жилы (от датчика, от щитка и от лампы) соединяются в один контакт; две жилы (фаза!), идущие от щитка и датчика также объединяются в контакт; две оставшиеся жилы (идущая от датчика и от лампы) также вместе скручиваются – по ним и будет передаваться фаза по мере появления движения в области сенсора и включаться свет.

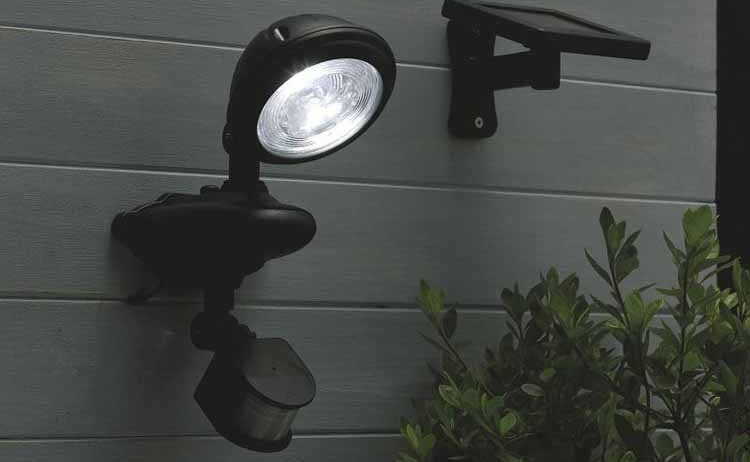

Установка на улице

Процесс установки на улице требует особой технологии, которая поможет избежать повреждений и исключит влияние погодных факторов на последующую работоспособность системы. Выполнять его следует по такой схеме:

• убедиться в отсутствии попадания прямого солнечного света и осадков;
• скорректировать зону покрытия так, чтобы в ней отсутствовали все виды растительности (трава, кусты, деревья), которые будут шевелиться при любом ветре;
• проконтролировать зону освещения, в которую попадает прибор;
• определить зону контроля прибора, чтобы не попадать на дополнительное пространство, которое может стать причиной ложного срабатывания;
• очистить линзу после монтажа и затем регулярно её проверять, очищать от посторонних загрязнений, которые существенно снизят область работы устройства.

Процесс монтажа

Процесс монтажа СВЧ датчика не занимает много времени, но чтобы в последующем прибор работал правильно, необходимо учитывать ряд параметров. Любое нарушение последовательности или технологии подключения приведет к потерянному времени при пересмотре схемы наладки, а в худшем случае, к поломке прибора. Для начала стоит подобрать лучшее место для установки, которое будет полностью покрывать волнами интересующую территорию и достигать сигнала пульта управления. Процесс подключения происходит по следующей методике:

• Выбирается место монтажа. Установщики размещают устройство в недоступном солнечным лучам месте, стараются оценить защищённость корпуса от внешних воздействий. Для моделей, которые располагаются на полотке, чаще всего выделяют место ровно в его середине. Устройства, которые крепятся на стену, закрепляют в верхней её части, как можно ближе к углу. Стеновые устройства, обычно, оборудованы поворотными механизмами, что позволяет направить их в нужную сторону.
• Корпус закрепляется, после чего подключаются провода, которые обычно монтируются по схеме, нанесенной производителем на корпус. Там можно найти обозначение нуля — N и фазы — L.  Специальными указателями на упаковке выделено направление подключения к клемме или от неё. Два провода считаются входящими, другие два выходящими. Первая пара необходимо, чтобы связать пульт или контроллер с датчиком, а вторая подключается непосредственно к прибору, который он контролирует (светильник, видеокамера, звуковая сирена и так далее).
• Программирование. Самый важный этап настройки, после того, как провода успешно подключились, и прибор заработал — его настройка. В первую очередь потребуется выставить временной интервал срабатывания. Его устанавливают с помощью регулятора Time. Во вторую очередь выставляется зона покрытия прибором, его чувствительность. Она изменяется рычагом с названием SENS. Чем больше показатель, тем длиннее будут распространяться волны устройства. Кроме времени и чувствительности, большинство производителей оснастили прибор рычагом LUX. Он помогает выставить уровень освещенности дня, что позволяет настраивать устройство на работу в определённый интервал времени в сутках.

Виды

В зависимости от того, какой принцип обнаружения используется в датчике движения, он может быть инфракрасным, ультразвуковым, микроволновым или гибридным.

Одними из наиболее простых и доступных на рынке являются инфракрасные варианты. Главная особенность подобных девайсов заключается в том, что они воспринимают любые колебания теплового фона при условии, что в помещении находится оптимальное количество датчиков. На рынке сегодня можно найти пассивные ИК-детекторы, которые реагируют на любые передвижения благодаря оптической системе. Что касается активных вариантов, то они включают в себя два прибора – это позволяет им принимать и создавать инфракрасные лучи.

Объект, который находится между ними, меняет температуру входящего луча, что приводит к возникновению сигнала тревоги. В большинстве случаев подобные приборы применяются для того, чтобы охранять территорию.

Одним из преимуществ такого датчика является высокая чувствительность к природным изменения теплового фона, поэтому пристальное внимание нужно уделять настройке прибора, чтобы он мог в полной степени выполнять возложенные на него обязательства

Вторыми по популярности считаются ультразвуковые приборы, которые основаны на генерировании радиоволн. Само устройство включается в себя генератор и приемник. Генератор производит частоты, которые не слышны человеку и не наносят ему никакого вреда

При этом стоит принимать во внимание наличие животных, которые могут чувствовать определенный дискомфорт из-за радиоволн

Отличительная особенность подобных датчиков заключается в том, что их лучше всего использовать в отапливаемых помещениях, так как некоторые модели могут выйти из строя в результате перепада температуры

Кроме того, при установке такого устройства нужно в обязательно порядке принимать во внимание наличие стекол и других подобных материалов, так как они могут стать причиной ложных срабатываний

Микроволновые датчики движения также пользуются большой популярностью. Принцип их работы заключается в эффекте Допплера. Прибор удачно комбинирует в себе генератор микроволновых лучей и его приемник. Если происходит минимальное искажение в результате, например, движения человека, то прибор моментально срабатывает.

Принцип действия датчика движения

За исключением механических приспособлений, вроде натянутой проволоки или веревки (такие типы датчиков движения существовали до изобретения электричества), сенсоры представляют собой электронное устройство. Для того чтобы обнаружить перемещение объекта, необходимо работа по принципу радара. Собственно, радары и эхолокаторы — это разновидности вышеупомянутых датчиков, только покрупнее масштабом. Принцип работы бытового (гражданского) датчика движения также основан на пересечении любого вида излучения. По принципу работы с сигналом, сенсоры бывают трех видов:

• Прерывающие (линейные): в основе излучатель линейного сигнала (как правило, лазерный луч), и приемник. Пока фотодатчик фиксирует излучение — прибор в состоянии покоя. При пересечении луча движущимся объектом — устройство подает сигнал.Преимущество такой технологии в простоте реализации. Недостаток — одиночный луч легко обойти. Кроме того, такой сенсор состоит из двух частей, что не всегда удобно.
• Отражающие (объемные): в основе лежит принцип работы радара. Излучатель посылает рассеянный или концентрированный сигнал (по выбору заказчика). Если на его пути нет препятствия, датчик в состоянии покоя. Любой попавший в сектор действия предмет, отразит часть излучения.Отраженные волны улавливаются приемником, установленным в том же корпусе, и сенсор переводится в состояние тревоги. Преимущества: широкий сектор обзора, удобно монтировать (электроника в одном корпусе), возможность настройки. Недостаток: нужно отсекать ложные срабатывания, иначе прибор будет функционировать невпопад.
• Пассивные: сами ничего не излучают. Как же работают такие датчики движения? Их чувствительные сенсоры улавливают волны, испускаемые другими предметами. Преимущество — простота и дешевизна, отсутствие ненужного волнового фона. Недостаток: улавливают только одушевленные предметы (люди, животные). Большинство сенсоров этого типа настроены на тепловой фон живых существ.

Какой прибор выбрать? Зависит от задач. Для защиты или фиксации появления объекта в коридоре или некоем портале (дверь, проем, окно), подойдет прерывающий комплект сенсоров. Если необходимо зафиксировать перемещение в замкнутом пространстве или на территории — лучше выбрать отражающий или объемный датчик.

Именно по этому принципу работают популярные датчики движения для включения (выключения) света. Только при попадании объекта в сектор действия, не срабатывает сигнал тревоги, а включается освещение.

Правда, есть несколько оговорок:

• использование сенсора для освещения разумно только на территориях (в помещениях), где редко находятся люди;
• при многократном подключении (отключении), люминесцентные и спиральные лампы быстро выходят из строя: лучше использовать LED или галогеновые светильники.

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Как выбрать датчик движения

Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:

• Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
• внутренние — предназначены для внутренней установки.

По принципу действия:

• ультразвуковые — реагируют на ультразвук;
• микроволновые — излучают высокочастотные радиоволны;
• инфракрасные — обнаруживают тепловое излучение.

По устройству:

• однопозиционные: приемник и передатчик смонтированы в одном корпусе;
• двухпозиционный передатчик и приемник установлены в разных местах;
• многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.

По типу установки:

• многофункциональные — следят за уровнем освещенности и движения;
• комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
• уличные датчики движения — применяют для включения уличного освещения и охраны территории;
• накладные — созданы для настенного монтажа;
• потолочные — монтируются в подвесной потолок;
• врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.

Датчик движения для включения света нужен не только на улице

Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
  Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
• Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
• Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
  Разное исполнение, но цвет, в основном, белый и черный
• Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

Назначение датчика движения

Датчик движения — это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Рекомендации по подключению

Произвести монтаж и настройку можно только в том случае, если имеется опыт работы с подобными устройствами. Главное, чтобы в комплект с сенсорным оборудованием входил инструктивный материал по установке.

Необходимо заранее определиться с месторасположением, лучше всего подобрать зону, где отсутствуют посторонние предметы, на которые он может срабатывать. А также не стоит слишком часто перемещать прибор, так как от этого сбиваются настройки.

Рекомендации по монтажу датчиков движения:

в помещение, где устанавливается детектор, требуется разместить обычный выключатель, притом они должны располагаться строго параллельно друг другу, чтобы в случае непредвиденных обстоятельствах можно было выключить свет самостоятельно;
чтобы обезопасить устройство от случайных повреждений, его рекомендуют устанавливать в нишах или смонтировать для него специальное углубление в стене;
очень важно подобрать место, где на него не будут падать солнечные лучи, так как они нарушают нормальное функционирование прибора и вызывают ложные срабатывания.

Возможные применения

Как мы уже рассмотрели ранее, датчики присутствия применяются в разнообразных ситуациях и помещениях. Их можно установить даже в туалете.

Если уж начат процесс автоматизации управления светом во всей квартире, то зачем обделять вниманием туалетную комнату? И тут тоже можно получить определенные преимущества, если установить детекторы присутствия в туалете:

• Не надо искать на стене выключатель. Надо сказать, что такое автоматическое управление светом актуально в любых комнатах и даже в таких помещениях как подвал или кладовка.
• У вас будет своя система автоматического управления светом в туалете.
• Посещение этой отдельной комнаты станет более удобным.
• Можно сэкономить деньги на оплате счетов за электроэнергию, так как люди часто забывают погасить за собой свет.
• Параллельно можно автоматизировать включение вытяжки.

Заключение

Датчики движения находят применение в различных сферах — от простых схем автономной сигнализации или управления светом в квартире до сложных охранных систем и автоматизированных комплексов управления оборудованием. Самые простые среди них — PIR-датчики, но разработчики часто комбинируют несколько видов сенсоров для достижения максимальной точности и функциональности.

Решая, какой датчик выбрать, следует учитывать и понимать:

• как устроен прибор;
• как работает, по какому принципу;
• рабочие характеристики;
• место его установки — закрытое помещение или улица. Для дома и внешнего размещения пригодны разные виды устройств;
• предназначение — управление охраной, освещением, вентиляцией и так далее;
• конфигурацию подконтрольной зоны.

От этих нюансов зависит выбор типа сенсора (ИК, радио или другой), его уровня защищенности и тонкостей настройки. Если прибор подбирается под «умный дом», следует учитывать совместимость с нужной системой.
