Принципы обустройства водопровода в частном доме

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Гидроаккумулятор является неотъемлемым элементом системы водоснабжения вне зависимости от типа насоса, который будет использоваться. Так как именно здесь будут устанавливаться датчики и автоматическая система, которая будет управлять включением и выключением самого насоса. Емкость у гидроаккумулятора небольшая и составляет в среднем от 20 до 50 литров. Эта емкость не для резерва воды и выполняет сразу несколько важных функций. Вода, которая находится в гидроаккумуляторе, будет поддерживать систему в работающем состоянии.

Также наличие емкости сводит к минимуму вероятность, что в системе может произойти гидроудар

При выборе модели гидроаккумулятора требуется принимать во внимание примерный объем воды, который вы ежедневно планируете употреблять

Помимо этого, важной будет площадь помещения, где будет располагаться агрегат. От этого будут зависеть размеры аккумулятора и тип установки

От этого будут зависеть размеры аккумулятора и тип установки.

В зависимости от того, проживаете ли вы в данном помещении круглый год или же используете его как дачу на сезон, зависит способ прокладки внешней части водопровода. Если же в дом вы приезжаете только в сезон, то можно смело выбирать летнюю схему трубопровода. В таком случае лучше всего установить поверхностный насос. Специалисты рекомендуют монтировать его под навесом, чтобы защитить от дождя и сильного солнца – так, чтобы он ни в коем случае не был мокрый. Сами трубы, идущие от насоса к строению, можно очень легко проложить, выкопав небольшие траншеи и установив трубы на оптимальную глубину.

В другом случае трубы можно не закапывать, а оставить на поверхности так, чтобы они не мешали. Вот только после окончания теплых месяцев их придётся разбирать и убирать в помещение на зиму. Также трубу можно завести в помещение посредством цоколя или же просто через стену. Такой летний вариант упростит работу, ведь тогда не придётся проделывать дыру в фундаменте здания.

Схема канализации

Канализация для частного дома — неотъемлемое условие для комфортного проживания. Использовать уличный туалет и помойную яму можно только временно. Рано или поздно понимается вопрос о создании комплексной системы.

Перед тем как сделать канализацию в частном доме, необходимо определиться с ее конфигурацией. Проще всего это сделать, последовательно:

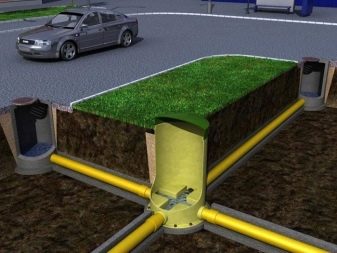

При наличии канализационного коллектора проще подключиться к нему

1. Анализ имеющихся коммуникаций. Если в населенном пункте есть централизованная канализационная сеть, то работа упрощается на порядок. Нам достаточно будет просто добраться до коллекторной трубыи подключиться к ней.

1. Определение типа резервуара. Здесь у нас всего два варианта: септик или выгребная яма. Септик делать сложнее и дороже, но он реже нуждается в откачке, выгребная яма — наоборот. Оптимальный выбор — септик, совмещённый со станцией биологической очистки, но высокая стоимость выступает в качестве ограничивающего фактора.

Септик со станцией биологической очистки — это дорого, но эффективно!

1. Выбор места для резервуара. В этом вопросе нужно руководствоваться действующими нормативами, которые определяют минимальное расстояние от ямы или септика до разных объектов. Желательно найти точку в нижней части рельефа (меньше копать) на удалении минимум 10 м от дома и минимум 15 м от колодца/скважины.
2. Выделение комнаты.Канализация частного дома должна связывать воедино все точки слива воды. Стоит собрать их как можно ближе друг к другу, потому определяем, где будет находиться санузел. Желательно располагать его у наружной стены, с той стороны дома, где будет резервуар — так мы потратим меньше сил и средств на прокладку труб.

Помещение под санузел нужно выделить и подготовить заранее

1. Предварительное планирование. На основании полученной информации строим план всей системы и предварительно рассчитываем, сколько и каких материалов нам понадобится. По расчетам планируем бюджет (сразу закладываем в него превышение на 30%) и оцениваем, будет ли проект «подъемным».

Если предварительный этап закончился успешно, можно переходить к закупкам и выполнению предварительных работ.

Схема подачи воды в частный дом, проектирование водоснабжения

Организация водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info

Горячее водоснабжение дома

Температура воды в скважине или колодце не превышает 10°C, поэтому современная система автономного водообеспечения предусматривает возможность нагрева воды — горячее водоснабжение дома. Как это работает?

После того как вода поднята из недр и заведена в дом её разбивают на потоки — холодное (ХВС) и горячее водоснабжение (ГВС). Нагрев воды делается при участии специальных приборов — водонагревателей, которые работают от электричества или от теплоносителя котла. Бывают проточные или емкостные накопительного типа. Проточные модели нагревают воду сразу, как только пользователь откроет кран в ванной или на кухне. Водонагреватель накопительного типа позволяют пользоваться горячей водой лишь по истечении какого-то времени (продолжительность нагрева зависит от мощности и емкости водонагревателя, а также от заданной на реле температуры). Схема ГВС с проточным водонагревателем не может обеспечить комфортное и экономное пользование горячей водой в доме, так как при открывании еще одного крана скачком сильно меняется температура воды и напор в системе горячего водоснабжения. А так же горячая вода из крана появляется с некоторой задержкой и часть воды в самом начале приходится бесполезно сливать в канализацию, а это лишний расход и расточительство! Кроме того быстро накапливаются отложения накипи. По этим причинам чаще прибегают к установке отдельностоящего водонагревателя с косвенным нагревом воды для горячего водоснабжения. Например для дома с семьёй 3-4 человека вполне достаточно бака 100 литров, а для большой семьи устанавливают бойлер на 100, 150 или 200 литров.

Преимущества централизованного водоснабжения

Поставлять в дом воду можно и из автономных источников – скважин, колодцев, природных водоемов (подробней читайте тут). Этот вариант водоснабжения имеет множество достоинств, но для его организации требуется немало средств и трудозатрат. А качество воды, её напор и обеспечение необходимого объема жидкости станут исключительно заботой владельцев дома.

Однако подключение дома к централизованной системе водоснабжения тоже не всегда оказывается лучшим решением. Особенно если эта система уже изношена или не рассчитана изначально на большое количество потребителей. В этом случае может страдать и качество поставляемой воды, и основные критерии нормальной работы водопровода – расход и напор.

Старые сети и слабый напор – повод задуматься об автономном водоснабжении

Если же система новая и современная, и проходит недалеко от вашего участка, то лучшего источника не найти. Подсоединение к ней дает огромное преимущество по сравнение с обустройством скважины или колодца.

• Экономия денежных средств в этом случае очень ощутима. За подключение индивидуального дома к водоснабжению населенного пункта заплатить придется гораздо меньше, чем за бурение скважины или рытье колодца с последующим их обустройством, оснащением насосным оборудованием и системами водоподготовки.
• Экономия времени и трудозатрат тоже очевидна. Причем не только на этапе строительства, но и в процессе эксплуатации: за нормальную работу оборудования и его ремонт отвечать будет поставщик ресурсов.
• Качество воды и её соответствие санитарно-гигиеническим нормам тоже не ваша забота. Потребителю она подается уже очищенной и обеззараженной, что освобождает от необходимости устанавливать в доме оборудование для водоподготовки.

Серьезным недостатком можно считать только вероятность отключения воды в случае аварии или ремонтных работ на трассе, либо недостаточный напор в часы максимального разбора. Но такие ситуации не исключены и при водоснабжении из автономного источника. Насос может сломаться, вода из колодца может уйти или её уровень понизиться.

Расчеты

Любое строительство начинается с составления проекта. Проведите все необходимые подсчеты на стадии проектирования. Подробный план поможет определить необходимое количество материалов и приспособлений: насос, фильтр, датчик давления, счетчик, краны и прочее.

На этапе составления разводки труб следует учитывать некоторые нюансы:

1. водопроводные трубы не должны пересекать или прикасаться с газопроводом или электрической проводкой;
2. точка водозабора должна находиться на удаленном расстоянии от стока канализации или выгребной ямы;
3. не стоит прокладывать трубы под фундаментом, монтировать их в стены или пол;
4. водопроводные трубы необходимо прокладывать с учетом уровня промерзания грунта и климатических особенностей вашего региона.

Подсчитайте примерное количество потребления воды в течение суток. Исходя из этих расчетов подбирается мощность оборудования для обслуживания системы водопровода.

При устройстве частного водопровода ширина траншей не регламентируется. Глубина укладки труб должна быть ниже глубины промерзания грунта. Для регионов с суровыми зимами рекомендуют укладывать трубы на уровень более двух метров от поверхности. Для средней полосы достаточно будет глубины в 1,5-2 метра. В южных регионах – до полутора метров.

При параллельной укладке нескольких систем руководствуйтесь нормами прокладки коммуникаций, установленными СНиП.

Регламент расстояния между трубами:

• между водопроводными трубами – 1,5 м;
• между водопроводом и канализацией – 0,2 м от наружных стенок;
• между водопроводом и газопроводом – 1м;
• между силовыми кабелями и водопроводной трубой – 0,5м;
• между теплосетями и водопроводом – 1,5 м.

Из чего состоит система подачи воды из скважины в дом

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

Итак, в состав скважинного водопровода входят:

Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
Водоподъемная труба

Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
Оголовок скважины

Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.

Вода из подземных источников: бассейнов и водоносных горизонтов

В данном случае речь идет об обустройстве скважин и различных колодцев. Пожалуй, использование подземных источников воды – наиболее распространенный вариант при разводке и прокладке систем водоснабжения своими руками.

Правда произвести обустройство колодца, а тем более скважины, своими руками достаточно сложно, можно сказать невозможно. Обусловлено это тем, что для создания колодца или скважины для водопровода дома, потребуется довольно дорогостоящее оборудование. Цена работ по обустройству скважины или колодца для водоснабжения в большей мере зависит от глубины пролегания подземных вод.

Обустройство скважины для водопровода дома детально рассмотрено в видео ниже:

Материалы и инструменты

Для того чтобы провести систему водопровода на дачном участке, понадобятся:

• трубы;
• соединительные элементы, краны, муфты, переходники;
• фильтр;
• насос;
• реле давления;
• накопительный бак;
• устройство для измерения давления;
• электропроводка;
• бойлер;
• клапан обратного типа;
• счетчик;
• ресивер.

Для монтажа водопроводной системы необходимы следующие инструменты:

• лопата;
• молоток;
• бур;
• лом;
• набор отверток и ключей;
• болгарка или резак;
• инструмент для сварки труб.

Кроме того, вам понадобятся материалы для утепления труб.

Это может быть:

• пенопластовые утеплители;
• полиэтилен низкого давления (ПНД);
• минвата или стекловата;
• скорлупа из пенополистирола;
• вспененный полиэтилен;
• напыляемые утеплители;
• песок, щебень.

Во время проведения работ могут потребоваться дополнительные материалы и инструменты, учитывайте это при составлении сметы.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

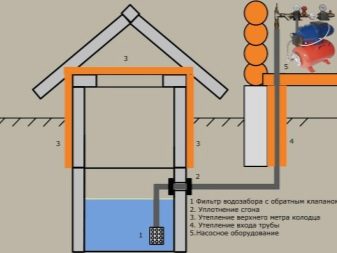

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

При составлении проектной схемы, на ней указываются основные технические данные будущего трубопровода:

• Тип внутренней разводки.
• Трасса прохождения труб в каждой комнате.
• Количество и расположение коллекторов, насосов, водонагревателей и фильтров.
• Места расположения водоразборных кранов.
• Типы водопроводных труб для каждой водоподающей ветки, с указанием из диаметров.

Схема должна выполняться в едином масштабе, с указанием основных расстояний. Опираясь на составленный план, можно будет приступать к закупке всего необходимого сантехнического оборудования, труб и доборных фитингов.

Подземный трубопровод

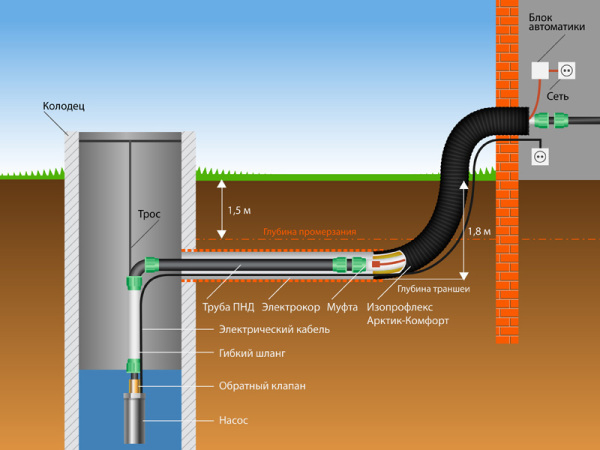

Схема внешнего трубопровода с системой подогрева трубы.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Создание и пошаговое руководство

Обустроить водопровод на даче своими руками будет проще, если придерживаться определенного плана, который сводится к следующим пунктам:

• перед началом работ необходимо получить все разрешающие документы, а также провести анализ грунта и определить глубину пролегания подземных вод;
• после того как был определен источник для забора воды, следует приступить к составлению плана прокладки труб на участке и схемы водопровода внутри помещения;
• необходимо разметить территорию земельного участка с учетом составленного плана;
• далее следует разметить пути пролегания труб внутри помещения;
• в заключение необходимо вырыть траншеи, глубина которых будет указана в проекте.
