Схема канализации в частном доме

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Разводка труб

Разводка канализации – один из самых сложных процессов, поэтому ее обустройству следует уделить самое пристальное внимание. Ее сборка должна полностью соответствовать требованиям СНиП

Монтаж системы канализации производится поэтапно:• вначале укладывается выпуск (труба, соединяющая внешнюю уличную и внутридомовую систему);

• далее монтируется стояк – центральная труба, располагаемая вертикально; для облегчения обслуживания лучше, если он будет в доме один; как правило, он располагается в подсобных помещениях или туалете; не следует монтировать его в жилых комнатах или кухне; он устанавливается открыто или укладывается в специальную шахту;

• последними подсоединяются отводы. начиная с крестовин, только вверх раструбами ; при этом унитаз к стояку подключается только отдельно трубой 100-110 мм, остальные приборы можно подсоединить к единой общей подводке тонкими трубами 50 мм.

Совет. Для облегчения вхождения труб в крепежи можно использовать жидкое мыло.

Чем важна глубина укладки?

Главная причина необходимости чересчур внимательного отношения к глубине укладки труб – возможность промерзания. Если такое случится в середине зимы, жители дома останутся без возможности использовать канализацию до теплых дней, когда заледенение растает. Даже минимальные ледяные наросты внутри труб приведут к появлению засоров и уменьшению или полному прекращению проходимости. Это закономерный итог сужения просвета трубы. Избавлению от появляющихся засоров в местах поворотов труб в наружной системе способствуют колодцы.

На фото – Канализационный колодец.

Такое удобное приспособление позволяет контролировать работу канализации, вовремя устранять появляющиеся проблемы. Делать его не очень сложно, зато комфорта в процесс эксплуатации оно вносит немало.

Учет глубины промерзания грунта является основополагающим требованием. Чтобы не тратиться на обустройство более глубоких траншей, нежели этого требует необходимость, нужно иметь четкое представление о глубине промерзания грунта в данной местности. Ниже приведено фото, которое поможет сориентироваться в этом вопросе.

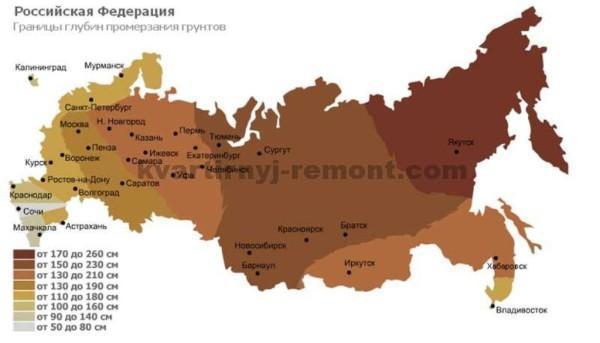

На фото – Средняя глубина промерзания грунта по регионам России.

Типы утилизации стоков

• Центральная.
• Автономная.
• Колодец.

Колодец

Колодец предназначен для отведения сантехнических стоков в частных домах. Его плюсы заключаются в простом монтаже и низкой стоимости. Для применения такой системы используют достаточно большое углубление в земле, которое ограждается с помощью бетонных и пластиковых колец, либо самодельной конструкцией из кирпича.

Минус колодца заключается в частой потребности откачки. Так как все отходы, которые попадают в канализацию без очистки, сливаются в колодец, образуется плотный осадок на дне, который препятствует впитыванию влаги.

Еще один минус — загрязнение экологии. Так как стоки не подвержены предварительной очистке, вся химия, которая применяется в доме оказывает негативное воздействие на окружающую среду.

Автономная

Септик — это более гуманный способ выведения стоков. Основным принципом его работы является начальная очистка воды от ядовитых примесей и твердых отходов. Эта система состоит из нескольких резервуаров. Выпуск канализации производится в первую емкость. За счет разной массы, твердые отходы и химические составляющие оседают на дне, более легкие жиры и предметы поднимаются на поверхность, а вода проходит на вторую ступень очистки через специальную трубу.

Второй резервуар может использоваться в качестве дублирующего отстойника, либо иметь функцию разложения бытовой химии на составляющие. Для этого используют биологические добавки, которые в короткий срок помогают разложению всех примесей, содержащихся в воде.

В дальнейшем, уже очищенная вода может откачиваться или использоваться для полива. Перед тем, как принять решения об использовании жидкости для полива, необходимо замерить уровень загрязнения воды химикатами. При высоком содержании вредных веществ следует использовать специализированные фильтры.

Таким образом можно уменьшить расход воды и дать возможность пересмотреть проект водоснабжения, что достаточно существенно уменьшит расходы.

Важно! При использовании данного метода необходимо обеспечить септик ревизионными люками для проведения очистки, а также снабдить его системой вентиляции для устранения испарений и газа, который образуется при разложении различных веществ. Плюсы септика:

Плюсы септика:

• Повышенная экологичность по сравнению с колодцем.
• Возможность раздельной очистки.

Недостатки:

Повышенная стоимость системы и монтажа.

Центральная

Далеко не каждый может воспользоваться центральным водоотведением ввиду того, что зачастую к частному сектору не протянуты трубы для отведения стоков. Если такая возможность имеется, то необходимо еще на этапе планирования получить специальное разрешение, которое позволит использовать этот метод.

Несмотря на то, что на получение разрешения потребуются дополнительные финансовые затраты, пользователь получает возможность свободного использования данной системы в своем доме. Также отпадает необходимость в регулярной откачке и применения различных средств, которые ускоряют разложение веществ в колодце.

Существуют факторы, которые могут повлиять на использование способа устранения отходов:

• Климат.
• Количество узлов водоотведения в доме.
• Возможность использования для слива осадков.

В зависимости от окружающего климата, глубина промерзания земли в зимнее время может быть разной. Исходя из этого, проектируется глубина и объем используемого септика или колодца. Чтобы не повредить системы труб и самого колодца, необходимо высчитать правильную глубину, на которую будет погружен резервуар. Если расчеты не верны, это может привести к дополнительным затратам на ремонт или замену проекта в целом.

Количество узлов также влияет на объем резервуаров и диаметр отводящих труб. Если в доме используется одна ванна, то объем жидкости, проходящей по трубам, будет небольшим, соответственно можно использовать трубу меньшего диаметра.

Чтобы оградить придомовой участок от образования больших луж, часто вокруг дома используется проведение ливневых лотков, которые сливают всю жидкость в резервуар или выводят воду за пределы участка дома, что может вредить соседям.

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.

Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Возможные проблемы и их решение

Следует сказать, что довольно часто даже без нарушений во время установки появляются проблемы в работе канализации в собственном доме.

Наиболее распространенными неприятностями являются следующие.

Канализация плохо пахнет. Для исключения появления неприятных запахов унитазы и раковины присоединяют к механизму с помощью сифонов u-образной формы, где всегда есть немного воды. Барьер подобного типа не позволяет пропускать неприятные запахи.

• Засор. Часто бывает, что система забилась, даже если установка была проведена по всем необходимым правилам. По данной причине стояки на всех этажах следует оборудовать спецтройниками, дабы не было необходимости разбирать систему до устранения пробки.
• Замерзание канализации. Это еще одна проблема, которая часто встречается. Причина состоит в том, что многие просто укладывают канализацию выше уровня замерзания почвы. Следует сказать, что данную проблему не следует игнорировать по причине того, что рано или поздно труба может просто лопнуть и тогда потребуется ее замена и ремонт.
• Несоответствие различных элементов друг другу. Во избежание такой ситуации установку следует начинать с монтажа выпуска-узла, соединяющего стояк с трубой, что подходит к септику. Выпуск является собой гильзу из металла с трубным обрезком. Ее диаметр должен быть больше размера стояковых труб. Обычно речь идет о цифре 13-15 сантиметров. А гильза должна вылезать из фундамента на 12-16 сантиметров.

Чтобы вышеупомянутые и другие неполадки не появлялись, следует руководствоваться во время установки такой системы следующими принципами:

• если трубы имеют различный диаметр, то они должны стыковаться с помощью спецпереходников;
• используя тройники косого типа, можно соединить стояки и трубоотводы;
• унитаз должен располагаться максимально близко к основному стояку;
• установку наружной канализации следует осуществлять исключительно в теплый период года;
• по мере подхода к стояку трубный размер должен становиться больше, а не меньше;
• там, где пересекаются трубы кухни и ванной, следует разместить коллектор.

Принципы укладки канализационной системы

Система стока обустраивается различными способами:

• простейшим, когда отходы сливаются прямо в выгребную яму;
• два колодца – один для твердых частиц с герметичным дном, второй без дна для фильтрации и отвода воды в грунт, колодцы устанавливаются последовательно;
• вариант с насосной станцией, если участок расположен низко, а сточные воды нужно поднимать выше – такой принцип подойдет, если ассенизаторная машина не может заехать на участок.

Если канализация делается впервые, то лучше пригласить специалиста, который знаком с типом почвы в регионе и может посоветовать, какой принцип обустройства канализационных стоков будет работать лучше всего. Бывает, что на глинистом грунте санэпидстанция не разрешает ставить двойные колодцы из-за плохой фильтрационной способности почвы. Поэтому выход будет один, он же самый простой – общая выгребная яма.

Нужно ли утеплять трубы

Есть некоторые рекомендации, как эксплуатировать систему зимой. Если не допускать заполнения емкости в полном объеме, то промерзания можно избежать. Когда септик заполнен, стоки частично выходят в канализацию. Диаметр входной трубы относительно небольшой, и в этом месте жидкость может замерзнуть.

Зачем нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

• Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
• Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
• Труба такого же размера используется для стояка.
• Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
• Не допускается сужения трубопровода по направлению к стояку.

• Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
• Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
• На стояке планируется установка ревизий, обратного клапана или фановой трубы.
• По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

• Выбирается место расположения стояка (или нескольких стояков при необходимости).
• Намечаются места установки сантехники.
• На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Этапы строительства септика из бетонных колец

Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.

Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.

Сооружение септика из бетонных колец производится в несколько стандартных этапов:

Подготовка котлована по размерам сооружения

В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».

Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.

Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины

Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.

Установка бетонных заготовок

Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления.

На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.

Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см

Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.

Мероприятия по устройству гидроизоляции

Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.

Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми

Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.

Подключение к трубам и тестирование

Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.

Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.

Обустройство вытяжки

Во избежание попадание запахов в помещение в нижней части всех сантехнических приборов (раковин, унитазов и пр.) предусматривается изогнутая труба – гидрозатвор. Однако при интенсивном использовании канализации в стояке иногда образуется разряжение. В таком случае возникает «срыв гидрозатвора» – газы без сопротивления воды начинают проникать в дом.

Чтобы этого избежать, необходимо предусмотреть их отвод в атмосферу. Фановая труба для вентиляции канализационной системы выводится через крышу. Ее диаметр всегда равен диаметру трубы основной. Если фановая труба проходит по неотапливаемую чердачному помещению, ее необходимо утеплить.

При небольшой пропускной способности канализации допускается оборудование канализации без вытяжки. Однако в таком случае стояк обязательно должен заканчиваться прочистным или ревизионным люком.

Ревизионный люк и отверстие для прочистки (оборудуется заглушкой)

Подбор источника водоснабжения

Вне зависимости монтируется водоснабжение в обжитом здании или прокладывается в ходе строительства нового, к его проектированию и монтажу нужно подходить очень ответственно.

Прежде всего нужно определиться с источником для водоснабжения. Нужно знать, что по нормам водопроводная система должна обеспечивать водой каждого из проживающих в доме исходя из расчета 30-50 л в сутки на человека.

При обустройстве ванной и канализации расчетный показатель увеличивается в три раза. Для полива огорода и зеленых насаждений предполагается расход воды как минимум 5 л на кв. метр.

Получается, что объемы водопотребления загородного дома достаточно велики. Поэтому к выбору источника воды нужно подходить максимально ответственно.

Собственник может выбирать между децентрализованным и централизованным водопроводом. В первом варианте источником водоснабжения станет колодец, скважина и т.п. Во втором – водопроводная сеть, питающая его населенный пункт.

Грамотно спроектированная и обустроенная водопроводная система частного дома полностью обеспечивает все потребности жильцов в воде, как в холодной, так и горячей

Вариант #1. Стационарная централизованная система

Наиболее простой в реализации вариант, предполагающий подключение внутридомового водопровода к подающей воду централизованной магистрали.

Для осуществления такого подключения домовладельцу потребуется подать заявку в организацию, занимающуюся эксплуатацией централизованной магистрали. Документ будет рассмотрен, после чего выносится решение о разрешении или запрещении подключения.

Для подключения к централизованной водопроводной сети хозяин дома должен получить разрешение у эксплуатирующей ее организации. Следует также получить перечень условий на подключение, в которых указано место и способ присоединения, глубина прокладки труб для входа в водопроводный коллекторный колодец и прочее

В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия осуществления подключения и водопользования.

Вместе с ним выдаются подробные рекомендации со схемой, на которой указываются оптимальные способы проведения подключения с различными вариантами прокладки трубопровода.

Далее собственник может самостоятельно заниматься прокладкой труб либо воспользоваться услугами специалистов.

Вариант #2. Децентрализованный способ подачи воды

Предполагается, что вода будет подаваться в дом из реки, колодца, скважины и т.п

Важно, чтобы водозабор находился на расстоянии не меньше 20 м от септика, выгребной ямы и подобных им объектов

Оптимально бурить скважину или рыть колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник сможет обеспечить требуемое водопотребление.

Источником воды для системы автономного водоснабжения частного дома может стать скважина, колодец или открытый водоем, вода которого отвечает требованиям СЭС

Практика показывает, что колодец хорош для сезонного использования. Однако для домов с постоянным проживанием его использовать не рекомендуется.

В этом случае оптимальным вариантом считается скважина, которая обязательно должна быть оборудована мощным насосом. Только так можно будет обеспечить достаточный для обслуживания всех нужд жильцов объем воды.

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

• вентиляционной трубой;
• указателем уровня стоков;
• люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Самостоятельное устройство канализации

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8
