Антенна для радио

Дополнительные рекомендации

Следует учесть, что качество звука во многом зависит от погодных условий. Во время снегопада, дождя или при сильном ветре сигнал может доходить с перебоями или просто пропадать.

Улучшить звучание можно следующими способами:

• направить антенну на источник сигнала (лучше всего для этой цели подойдет стержневая разновидность);
• разместить приемное устройство в самой высокой точке дома, чтобы скомпенсировать рельеф местности;
• расширить диапазон принимаемых частот за счет изменений размеров контура или длины стержня.

Различных вариантов изготовления антенн, отличающихся своей простотой и практической эффективностью, множество. Можно создавать модели как под прием волн определенной длины, так и устройства более широкого спектра. Но далеко не всегда можно добиться качественного звучания вне зависимости от созданной конструкции. Зачастую бюджетные музыкальные центры не способны улучшить прием сигнала, несмотря на принятые меры.

Как сделать своими руками?

Вам потребуются.

1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
4. Окрасьте всю конструкцию.
5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.

Как сделать автомобильную антенну своими руками

Для радио

Антенну для автомобильного радиоприемника можно сделать из любого стального штыря. Для того, чтобы она хорошо работала во всем диапазоне волн, от средних (АМ) до ультракоротких (FM), необходимо установить индуктивный удлинитель эффективной длины. Он представляет обычную катушку индуктивности, намотанную толстым медным проводом в лаковой изоляции. Такой провод можно взять с понижающей обмотки старого мощного трансформатора.

Для того чтобы обмотка была достаточно ровной, ее намотку производят на длинной шпонке с шагом резьбы приблизительно равным диаметру провода.

Конец провода зачищают и закрепляют под шайбу на этой шпонке, как показано на рисунке.

Индуктивность обычно наматывают длиной более 20-ти сантиметров. При желании к ее окончанию можно прикрепить (лучше приварить) стальной упругий прут-удлинитель длиной до 50 см. Далее получившуюся конструкцию заливают силиконом. В-принципе, антенна готова, ее можно устанавливать в качестве врезного устройства на штатное место автомобиля. Для улучшения дизайна ее можно поместить в черный кембрик соответствующего размера.

Несмотря на простоту изготовления и малые размеры, антенна имеет высокую эффективность в широком диапазоне частот.

Для телевизора

Антенну для телевизора обычно изготавливают в активном варианте, то есть с усилителем. Большинство жителей в сельской местности и дачников имеет опыт установки внешних антенн с усилителем на антенне. Этот опыт можно применить для изготовления телевизионной антенны для автомобиля. Для этого понадобится кусок медного провода длиной до 1 метра, коаксиальный кабель, два разъема для подключения к телевизору и антенне, стандартный (обычно польский) активный антенный усилитель и стандартная гальваническая развязка (переходник на питание).

Самая простая и в тоже время эффективная телевизионная антенна приведена на рисунке.

Для ее изготовления потребуется только медная проволока и стандартный телевизионный разъем. Длина ребра обычно выбирается от 80 до 120 мм. Данная антенна рассчитана на прием дециметровых волн. В этом же диапазоне находятся станции вещания цифрового телевидения (для подключения к DVB-T2 приемнику).

Антенну можно аккуратно прикрепить к ветровому стеклу с помощью присосок. Можно самостоятельно экспериментировать с формами и размерами рамки антенны. Иногда неожиданно удается получить высококачественную антенну при минимальных размерах.

Для усилителя с развязкой на питания можно собрать стандартную схему, аналогичную антенному устройству для стационарного телевизора.

1 – разъем автомобильного телевизора (может быть другого типа);

2 – блок гальванической развязки по питанию (его можно купить отдельно, он продается вместе с блоком питания для антенных усилителей);

3 – кабель для подключения питания;

4 – стандартный антенный усилитель для стационарных телевизоров (тип выбирается, исходя от дальности до передающей станции в зоне эксплуатации авто).

Монтировать схему лучше с помощью пайки.

Конструкцию помещают в подходящий корпус и устанавливают недалеко от антенны.

Изготовленный антенный усилитель подойдет и для радиоприемного устройства, работающего в диапазоне FM.

Для рации

Наиболее сложно изготовить антенну для автомобильной рации. Точнее, не изготовить, а настроить. В процессе настройки требуется специальное оборудования, такое как измеритель коэффициента стоячей волны (КСВ). Если даже немного отклониться от размеров конструкции антенны, предлагаемой длины кабеля, то излучаемый передатчиком рации мощный высокочастотный сигнал «вернется» назад в радиостанцию, не дойдя до эфира, что может привести к ее поломке.

Излучение, распространение и прием электромагнитных колебаний изучает наука, именуемая электродинамикой. Она не из простых, поэтому для самостоятельного изготовления антенн для раций лучше использовать чужой опыт. В интернете есть много интересных конструкций, например, изображенная на рисунке.

Для такой конструкции можно использовать заводскую штыревую антенну, установив ее на самодельный штырь с волновым удлинителем, намотанном на изоляторе.

Хорошие антенны для раций дорогие, но их можно изготовить из доступных узлов.

Какую жидкость ГУР следует использовать и как производится её замена.

Смотрите как работает и когда выручает автомобильный преобразователь напряжения 12-220В.

Как подключить https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/vyklyuchatel-massy.html выключатель массы автомобиля и в каких случаях его использование не желательно.

Видео — изготовление антенны СВ из подручных материалов:

Самодельная петлевая антенна

Для приема FM и AM сигналов используются устройства рамной конструкции. Чтобы поймать нужную волну, их просто разворачивают в требуемом направлении. Магнитные элементы, которые присутствуют в таких конструкциях, позволяют принимать сигнал намного четче.

Для изготовления потребуется:

• алюминиевый обруч диаметром 77 см и сечением 17 мм;
• конденсатор с переменной емкостью;
• коаксиальный кабель.

Совет! Альтернативой алюминиевому обручу может служить медная трубка или металлопластиковая толщиной 1,6 см.

Изготовление антенны проходит по следующему алгоритму:

1. С одной стороны очищают коаксиальный кабель. Центральную жилу и экранирующую обмотку припаивают к контактам конденсатора переменной емкости.
2. Очищенную центральную жилу и экран со второго конца присоединяют к алюминиевому обручу. При этом для соединения можно использовать небольшой хомут, предварительно зачистив его шкуркой в месте контакта.
3. Снимают покрытие и экранируемую оплетку посередине контура, счищая примерно 1 см.
4. Регулируют диапазон радио таким образом, чтобы частота конструкции составляла 5–22 МГц.

Параметры рамы можно настроить в зависимости от желаемого диапазона. Для высоких частот понадобится круг диаметром около 70 см, для приема низких – от 1 до 1,5 м.

Особенности при установке

Кроме правил установки, вы также должны знать о некоторых её особенностях. Итак, правильная установка антенны на автомобиль гарантирует хорошую дальность сигнала. Помехи может создавать система зажигания двигателя. Чтобы их не было, постарайтесь поместить её подальше от двигателя. Лучше всего, чтобы антенна питалась от аккумуляторной батареи или . Провод к корпусу автомашины не должен быть очень длинным и тонким.

Об отсутствии помех в будущем также говорит уровень шума приёмника, который не изменяется при включении двигателя при условии, что антенна отключена . Где бы вы ни поместили антенну, она должна хорошо контактировать с кузовом. Поэтому, устанавливая её в отверстие в кузове, зачистите краску вблизи этого отверстия, монтируя её на кронштейне — проследите, есть ли между ним и кузовом автомашины хорошее электрическое соединение.

Также при монтаже стоит учитывать тип антенны, к примеру, ТВ-антенна для автомобиля более восприимчива к различным факторам внешнего воздействия. Помехи, вызванные её , будут влиять не только на качество звука, но и на качество изображения. С другой стороны, её преимущество налицо.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

• анкерный болт;
• набор для паяния;
• около 3000 мм мягкой проволоки, сделанной из меди;
• чехол из пластика;
• схему для усилительного устройства;
• транзистор КТ368А;
• провод, который будет вести в салон автомобиля;
• для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

• при помощи магнитов;
• используя вакуумные присоски;
• струбцинами;
• установить место для штатной антенны;
• при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

1. Взять проволоку и нарезать резьбу.
2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
3. Закрутить первую гайку.
4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
5. Зафиксировать все контргайкой.
6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
7. Зачистить центральную жилу радиокабеля.
8. Намотать несколько витков защищенной жилы, закрепить все гайками.
9. Соединить экран провода с корпусом транспортного средства.
10. Подсоединить ко второму концу кабеля антенный разъем.
11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Пошаговая инструкция настройки

Настройка антенны рации должна происходить по следующему алгоритму:

• Для корректной настройки необходимо иметь такой прибор, как КСВ-метр.
• Процесс настройки надо проделывать вдалеке от конструкций из металла, бетона или дерева. Желательно, чтобы деревья были размещены не ближе чем 15-20 м.
• Очень желательно автомобиль остановить на чистой, ровной и сухой плоскости.
• На настройку антенны также могут влиять расположенные вблизи другие автомобили с антеннами для раций. Далее необходимо установить КСВ-метр согласно инструкции, то есть между самой рацией и антенной. При этом нельзя использовать усилитель.
• Замеры прибором надо произвести на нескольких разных каналах и в разных точках. Целесообразно провести данную процедуру в разных сетках. Это позволит увидеть реальную картину настройки.
• Следующий шаг очень важен: следует найти показатель-минимум КСВ, в идеале показатель должен быть равен 1, желательно записать, где он расположен. Если он расположен на частоте ниже указанной, то это значит, что антенну нужно укоротить. Соответственно, если выше — нужно удлинять.
• Следующим шагом будет укорачивание или удлинение антенны, в зависимости от показателей прибора КСВ. Удлинение или укорачивание — это процесс добавления или, наоборот, отматывания витков с катушки согласования, а не укорачивание антенны кусачками.
• После этого снова нужно посмотреть показатели КСВ-метра. Процедуру повторять до тех пор, пока не будет достигнут нужный результат. Иногда в некоторых моделях не удаётся достигнуть идеального показателя, но это не страшно. При отклонении показателя, например до 1,5, потери будут равны 5%. Рация вполне нормально будет работать и при показателе 3. Если в систему вмонтирован усилитель, нужно учесть что показатель-минимум не должен превышать 2.

Если все шаги алгоритма пройдены правильно, антенна для рации в машину будет служить отменно.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Как сделать из активной антенны пассивную

Процесс перевода активной антенны в пассивное состояние происходит в следующем порядке:

• сначала с конструкции снимаются «усы». Также необходимо удалить вибраторы метрового диапазона;
• удаляется провод усилителя;
• с помощью провода соединяются две монтажные платы;
• коаксиальные петли и кабели прикручиваются к конструкции с помощью шайб;
• снимается большая часть директоров. Рекомендуется оставить 3-4 рабочих детали.

Если антенна слабо ловила сигнал, то после всех описанных выше манипуляций она начинает работать лучше, а качество передаваемого изображения сильно возрастает.

Watch this video on YouTube

Заключение

Вот и все, основной материал успешно рассмотрен. Своими руками чертежи антенны превратить в готовое устройство не сложно. Но если нет опыта, то с этим могут быть определенные проблемы. Как говорят, дорогу осилит идущий. Если с первого захода создать Си-Би антенну не получится, то разочаровываться не следует. Возможно, что-то было слабо припаяно или недостаточно качественно исполнено, забыли присоединить источник питания или что-то еще. К тому же, даже если все сделано правильно, нельзя исключать того, что определенный элемент перегорел или был произведен с браком.

В данной публикации речь пойдет не о том, как доработать, а о том, как проверить результат на коленке.

Некоторые радиостанции, например популярная Midland G5 поддаются доработкам даже полными новичками. Но любую доработку надо контролировать, иначе можно испортить хорошую вещь.
Для примитивного контроля нам вполне хватит такого же примитивного индикатора поля.
Для его изготовления нам понадобится индикаторная головка чувствительностью до 200 мкА(желательно), пара диодов, кусочек проволоки и паяльник с припоем.
Индикаторную головку можно вытащить из старого сломанного магнитофона, например такую. Курочить рабочий лично у меня бы не поднялась рука Или купить например в чип и дипе.

Диоды подойдут например КД 419, КД514 (и вообще КД5ХХ), КД922, ГД507, Д18, Д20 (лучше — германиевые)

Схема у меня применена такая, только еще проще — без конденсаторов (просто небыло под рукой на тот момент). Всё отлично работает, на четвертьволновой штырь реагирует отлично, а от Yagi стрелка кладётся со скоростью света.

Длина проволоки-антенны должна быть четвертушной, т.е. для 433-446 мегагерц — около 16.5 сантиметров. Милиметры можно не ловить, прибор нам нужен не для точных измерений, а для контроля пропайки и т.п. Можно вообще поставить дешевую антенну телескопчик за 50 рублей и получить изменяемую длину (и соотв. изменяемую частоту контроля)

При измерении не забывайте о полярности антенны. Если антенна на рации — обычный штырь — желательно ее держать соосно с антенной индикатора и примерно на той же высоте, иначе прибор может и не среагировать. Также проверяйте работу рации на одном расстоянии (до переделок и после)
Очень удобно таким индикатором проверять новые самодельные антенны. Иногда бывает, что пропайка плохая, или контакт отошел, или что-то еще. А так — направил антенну на индикатор — и сразу видно, рабочая она или нет. Не лишним будет напомнить, что при отсутствии антенны (если она не работает как надо) можно спалить передатчик

Картинки

сама схема
пара индикаторных головок от магнитофонов

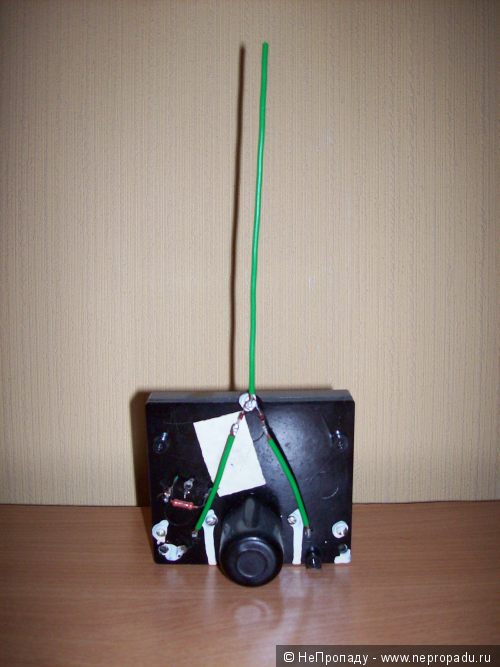

фото моего индикатора спереди и сзади.
На моей индикаторной головке присутствовал резистор, на него внимания не обращайте (он заметен сзади).

Благодаря этому индикатору я уже пару раз ловил раскручивание BNC разъема на самодельных антеннах, а также плохую пропайку антенны на Midland G5.

Соорудить своими руками простую антенну для fm радио – это отличный способ усилить качество принимаемого радиосигнала. Сначала разберёмся с заменой стандартной антенны на дипольную.

Большинство современных радиоприемников снабжено гнёздами для подсоединения обычных антенн – как встроенных, так и внешних телескопических. Смастерить качественную радио антенну можно не прибегая к большим затратам, достаточно лишь однократного посещения обычного хозяйственного магазина, и, разумеется, нужно знать из чего можно сделать антенну для радио.
