Как сделать антенну для радио fm своими руками

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

Как следует обращаться с металлической черепицей

Несмотря на приличную прочность металлочерепицы, во время работы с ней следует соблюдать аккуратность и внимание. Монтаж металлочерепицы начинается с ее сортировки

Рекомендуется сразу распаковать все листы и разложить их вразнобой в небольшие стопки. Благодаря этому различные оттенки разных партий не будут бросаться в глаза

Монтаж металлочерепицы начинается с ее сортировки. Рекомендуется сразу распаковать все листы и разложить их вразнобой в небольшие стопки. Благодаря этому различные оттенки разных партий не будут бросаться в глаза.

Из-за больших линейных размеров металлические листы легко гнутся и поэтому хранить их необходимо только горизонтально на ровном жестком основании. Поднимать их требуется без провисания, как минимум вдвоем, а очень длинную металлочерепицу – вчетвером. Чтобы не порезать руки – следует надеть прорезиненные перчатки. Брать листы надо за крайние штампованные ребра жесткости. Они обладают высокой парусностью, и поэтому все работы с ними необходимо проводить в безветренную погоду. Поднимать черепицу наверх можно при помощи веревок по направляющим наклонным доскам.

В процессе настилания металлочерепицу нужно будет подрезать по месту. Резать металл болгаркой нельзя ни в коем случае — она сожжет вблизи разреза защитный слой полимера и металл очень быстро начнет разрушаться от коррозии. Для резки листов используют:

• ручной инструмент по металлу;
• кровельные электроножницы;
• другой подходящий электромеханический прибор.

При резке металла обязательно пользуйтесь защитными очками и рукавицами.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Подключение антенны

Даже правильно рассчитанная и хорошо сделанная антенна будет работать плохо, если допустить ошибки в подключении.

Нужно соблюдать следующие условия:

1. Использовать экранированный кабель.
2. Надежно пропаивать контакты и разъемы.
3. Следить за плотным соединением жилы и экрана с входной группой радио.
4. Заземлять антенну.
5. При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.

Если качество приема не устраивает, а изменение расположения и направления антенны не помогает, придется ставить усилитель.

Несложная и малозатратная схема такого устройства собирается, например, на микросхеме фирмы RFMD SPF5043Z. Достоинство конструкции — плату можно сделать без химии на 2-стороннем текстолите размером 15-20 мм и разместить в экранированный корпус.

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Читать также: Аккумулятор на прадо 150 дизель

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

• Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
• Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
• Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.

U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:

1. Чулок сажается на один конец U-колена.
2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки – неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.

Как сделать антенну для радио

При наличии технического склада ума и умелых рук вполне рабочую антенну для радио можно собрать своими руками. Для этого потребуется следующий несложный инструментарий:

• небольшой моток проволоки из очищенной меди или металлическая фольга;
• остро отточенный нож;
• плоскогубцы/кусачки.

В самом легком случае можно взять готовую телевизионную антенну и просто перепаять разъемы для телевизора на необходимые для радио.

Самодельная антенна для укв и фм диапазонов может быть сконструирована из самой обыкновенной фольги или куска провода, будут только различаться размеры.

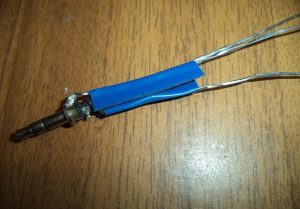

Простейшая комнатная проволочная радио-антенна

Фм-антенна самоделка конструируется на высушенной дощечке 15 на 15 сантиметров с помощью листа фольги 13 на 13 сантиметров, толщина 15 мм (можно составить из нескольких «лоскутков»). Алгоритм действий такой:

1. на фольге прорезаем квадрат со стороной 1 дециметр, получается рамка;
2. снизу отделяется 3-миллиметровый тонкий прямоугольник;
3. полученную квадратную рамку наклеиваем на фанеру или досочку для придания будущей антенне прочности;
4. для подключения экранированного кабеля (его сопротивление от 50 до 75 ом) центральную жилку антенны прикрепляем паяльником справа снизу;
5. экран присоединяется в центральной части, со сдвигом влево на 2,5 см.

Для антенн в укв-диапазоне плашка берется со стороной не меньше 18 сантиметров, фольговый квадрат со стороной 15 с половиной сантиметров, толщина рамки – 1,8 сантиметра.

Не везде сигналы fm-радиостанций имеют полное покрытие, которое может поймать встроенная антенна. На помощь приходят усилители сигнала к уже имеющейся или самостоятельно сделанной антенне для радио. Иногда достаточно просто обмотать штатную антенну проволокой из меди и вывести ее конец в форточку. Такая тактика помогает сделать радиосигнал немного сильнее, но качества звука не прибавляет. При этом конец провода должен быть тщательно зачищен ножом. Некоторые радиоумельцы вставляют свою дополнительную проволочную антенну в гнездо на задней панели музцентра, однако это может привести к порче приемника и даже короткому замыканию в домашней сети.

Если проволока оказывается бессильной, можно сконструировать антенну стержневого типа, которая будучи остронаправленной, лучше противостоит городскому радиошуму. Антенна-штырь составляется из стрелы, выполняющей роль силового элемента, пары пассивных принимающих устройств (директоров), вибратора петлевого типа и отражателя-рефлектора. Габариты такой направленной антенны определяются диапазоном, на который будет настроен радиоприемник.

Сборка штыревой антенны производится по следующему плану:

1. на фасаде здания монтируется силовая конструкция;
2. в заранее подготовленное гнездо на радиоприемнике / муз. центре вставляется провод;
3. производится настройка найденных радиопередающих станций.

Более сложные усилители фм-радиосигналов – требующие солидных знаний и умений. Несмотря на такие усилия, волны могут иногда пропадать ночью (из-за отсутствия дальнего восприятия радиоволн) и при неблагоприятных природных условиях (дождь, сильный ветер, обильный снег).

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:

1. Равен длине волны.
2. Половине длины волны.
3. Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

1. Вибратор Герца – 300 Ом.
2. Полуволновой вибратор – 73,5 Ом.
3. Четвертьволновый – 37 Ом.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой

Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом

УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

• длина вибратора составляет половину длины волны;
• каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

1. Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
2. После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
3. Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
4. Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Антенна из фольги

Изготовление улавливающей сигнал конструкции потребует от умельца следующих инструментов и материалов:

• моток медной проволоки или фольга;
• нож;
• плоскогубцы или кусачки;
• сухая дощечка (квадрат со стороной 15 см).

Если взглянуть на фото антенн для FM радио, изготовленных из проволоки или фольги, сразу становиться понятно, что ничего сложного в подобной конструкции нет.

Сначала необходимо вырезать из фольги квадрат (13 см по внешнему краю, ширина полоски фольги 1,5 см). В нижней части по центру вырезается маленький прямоугольник (3 мм), чтобы разомкнуть рамку.

Вырезанная фольга приклеивается к дощечке. Со сдвигом вправо от центральной прорези на 2,5 мм и через 2,5 см друг от друга к квадрату из фольги припаиваются внутренний стержень экранированного провода (справа) и оплетка (слева).

Если работа устройства планируется в УКВ-диапазоне, то квадрат увеличивается до 15 см, а ширина полоски из фольги должна равняться 1,8 см.

Иногда усилить слабый радиосигнал можно при помощи простой обмотки антенны куском медной проволоки. Свободный ее конец выводят в форточку. На качестве звука подобная манипуляция никак не отразиться.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование

В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Схема резонансной рамочной антенны Рахматтулаева

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Разновидности антенн для музыкальных центров

Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных (Sony и Lg), так и бюджетных производителей. Условно они делятся на несколько разновидностей.

1. Дисковые. К ним относят большие внешние или компактные комнатные тарелки. Как правило, такие модели ловят спутниковое вещание.
2. Стержневые. Представляют собой металлические прямые или закругленные штыри (выгнутые в форме окружности), состоящие из нескольких, секций.
3. Проволочные. Пассивные антенны из гибкого металлического стержня, способного принимать любую форму. К ним же можно отнести рамные приспособления.

Если ограничений в финансах нет, то принимающее устройство можно купить. Примером недорогой модели, которая может существенно улучшить звук, является Триада 8810. Усилитель предназначен для музыкальных центров УКВ и FM. Такую антенну можно использовать при удалении радиостанции от точки вещания на расстояние до 80 км.

Следует учитывать, что качество приема сигнала сильно зависит от технических характеристик самого музыкального центра, а не только от формы и свойств принимающей конструкции с усилителем. Поэтому далеко не каждая активная антенна может существенно улучшить радиосигнал. Из-за чего многие предпочитают экспериментировать с приемником, чтобы добиться максимального эффекта звучания.

Рейтинг ТОП 7 лучших автомобильных антенн

В наше время существует большое количество антенн и покупатели затрудняются с выбором той или иной модели. К вашему вниманию представлен рейтинг лучших автомобильных антенн. В их состав вошли:

1. PROLOGY RA-100.
2. Falcon ANT-100.
3. Орион А-25.
4. Blaupunkt AutoFun Line.
5. Bosch Autofun Pro.
6. Hyundai H-CA3200.
7. DELTA BOSCH 23799.

Начнем подробное описание каждой модели.

PROLOGY RA-100

Данная модель позволит вам в долгом пути наслаждаться любимой радиостанцией в российских и европейских стандартов вещания. Благодаря дальнему приему сигнала она обеспечивает прослушивание радиостанций за городом. В антенну также встроен двойной фильтр по питанию для уменьшения помех от системы зажигания.

Тип антенны	активная
Коэффициент усиления	30 дб
Диапазон	укв/fm, св, дв, кв
Размещение	внутрисалонная

Плюсы

• в комплекте идет с установочным набором;
• удобное крепление на лобовое стекло;
• за городом хорошо ловит сигнал;
• в комплекте присутствует инструкция по установке.

Минусы

не найдено.

Цена: от 690 до 950 рублей.

автомобильная антенна PROLOGY RA-100

Falcon ANT-100

За счет установленной микросхемы, которая обрабатывает высокочастотные сигналы, вы сможете наслаждаться своей любимой музыкой за городом в хорошем качестве, без шума и помех. Имеет большой кабель, что позволяет прикрепить антенну на заднее стекло машины.

Тип антенны	активная
Установка	внутрисалонная
Радиус радиоволн	аm/fm
Метраж кабеля	2.9 метра

Плюсы

• присутствует стабилизатор напряжения;
• четкий сигнал.

Минусы

• при тонировке и обогреве стекла может ухудшиться сигнал;
• в наборе нет инструкции установки.

Цена: от 176 до 206 рублей.

автомобильная антенна Falcon ANT-100

Орион А-25

Антенна оптимизирована для приема стереопередач в импортном и отечественном диапазоне на большом расстоянии. Имеет гибкие самоклеящиеся усы, что позволяет без труда подключить и установить аппарат.

Вид антенны	активная
Место расположения	внутрисалонная
Диапазон	fm/укв
Напряжение	12В

Плюсы

• круглый корпус;
• монтаж на гибкие самоклеящиесяусы;
• большой сигнал радиопередач: 110-130 км;
• кабель в цилиндрической форме;
• вес брутто (76 грамм).

Минусы

не найдено.

Цена: от 224 до 309 рублей.

автомобильная антенна Орион А-25

Blaupunkt AutoFun Line

Корпус этой модели монтируется в верхний угол лобового стекла, который дает водителю полную видимость дороги. К антенне возможно прикрепить усы-диполи под углом 90 градусов. Благодаря своей конструкции обеспечивает защиту от краж.

Вид антенны	активная
Размещение	внутрисалонная
Диапазон	аm/fm
Наличие усилителя	внутренний

Плюсы

• светодиодный индикатор работы усилителя;
• наивысшие качество сигнала;
• хорошая конструкция;
• габариты упаковки 170/120/20 мм.

Минусы

отсутствие усилителя.

Цена: от 984 до 1118 рублей.

автомобильная антенна Blaupunkt AutoFun Line

Bosch AutoFun Pro

Является популярной антенной среди покупателей за счет повышенной чувствительности сигнала радиостанций и свой компактности, что позволяет водителю наблюдать за движением машин.

Материал стержня антенны	пластик
Диапазон	аm/fm
Наличие усилителя	встроенный
Производитель	bosch

Плюсы

• защита от перезагрузок;
• высокая избирательность;
• оригинальная конструкция;
• монтируется на лобовое стекло водителя;
• присутствует светодиодный индикатор работы.

Минусы

материал стержня пластик.

Цена: от 820 до 1140 рублей.

автомобильная антенна Bosch AutoFun Pro

Hyundai H-CA3200

Внешний вид модели этой антенны привлекательный и займет свое почетное место в вашем салоне автомобиля, а установка не займет большого времени и трудностей.

Тип антенны	активная
Коэффициент усиление	26 дб
Потребляемый ток	15 ма
Диапазон	дв, св, укв, fm

Плюсы

• электронная защита от короткого замыкания;
• встроенная микросхема обработки ВЧ-сигнала;
• сверхдальний прием.

Минусы

выходное сопротивление 75 Ом.

Цена: от 644 до 750 рублей.

автомобильная антенна Hyundai H-CA3200

DELTA BOSCH 23799

Удобный монтаж вовнутрь салона с самоклеящийся основой. Большая дальность виденья сигнала и пассивной работы антенны позволяет слушать разные радиостанции без помех и шума.

Тип антенны	пассивный
Установка	внутрисалонная
Диапазон	дв, св, кв, fm/укв
Коэффициент усиления	34 дб

Плюсы

• дальность приема 160 км;
• самоклеющаяся основа;
• длина кабеля 2.5 м;
• имеет большой диапазон радиостанций: fm, укв, св, дв, кв.

Минусы

не найдено.

Цена: от 316 до 346 рублей.

автомобильная антенна DELTA BOSCH 23799

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

• обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
• обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

• врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
• магнитному креплению, использующему магнитную подошву антенны;
• штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

• прочность закрепления прибора, снижающую вероятность его похищения;
• стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

• DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
• PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

• легкость выполнения установки либо демонтажа;
• обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
• емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
• возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

• низкую прочность фиксации на кузове;
• легкость похищения;
• возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

• низкую механическую прочность;
• затрудненную настройку и согласование АПРА.
