Что такое антенна Харченко и чем она хороша

В 1961 году в третьем выпуске журнала «Радио» была опубликована статья инженера К. Харченко «Зигзагообразная антенна», которая помогла улучшить качество картинки людям, проживающим за зоной уверенного приема. В сфере радиолюбителей она получила названия «ромбовидная», «восьмерка», «биквадрат» или просто «антенна Харченко».

У биквадратной конструкции есть ряд особенностей, которые позволяют ей оставаться популярной на протяжении более полувека:

• обеспечивает высокий коэффициент усиления ;
• подходит для приема телевидения и мобильного интернета — нужно только правильно подобрать размеры сторон;
• широкополосная — способна улавливать одновременно цифровые и аналоговые каналы;
• простая и недорогая в исполнении — позволяет любому собрать и использовать ее для приема слабого сигнала.

Преимущества антенны Харченко

Преимущества
Недостатки
Основным преимуществом данного устройства является то, что ее может собрать каждый человек самостоятельно, не имея при этом специальных инструментов и материалов

Практически все необходимо человек может обнаружить в своем доме.
Создавая антенну очень важно правильно рассчитать направление поляризации и частоту электромагнитных волн.
Антенна может похвастаться высоким уровнем показателей усиления и широкополосности.
Антенна может перестать работать из-за невозможности приема сигнала.
Благодаря замкнутым петлям-вибраторам обеспечивается максимальная устойчивость перед помехами в радиусе города.
На пути сигнала от антенны не должны находиться различные преграды, поскольку в таком случае устройство не будет работать.
Самодельная антенна Харченко не потребует больших затрат.
В процессе создания чрезвычайно важно соблюдать симметричность ромбов.
После установки антенны качество передачи данных заметно улучшиться.

Устройство может работать, как с телевизорами, так и беспроводной техникой.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток. В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• зигзагообразная антенна Харченко;
• восьмерка;
• бабочка;
• биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей. Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

Антенна Харченко для цифрового ТВ.

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях. Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки.

Изготовление антенны своими руками.

Настройка изготовленной своими руками антенны

В этой работе нет совершенно никаких сложностей. При недостаточном качестве принимаемого сигнала нужно попросту изменять направление по отношению к ближайшему передатчику. В определённый момент качество принимаемого сигнала окажется на максимуме. Именно в таком положении антенну и следует зафиксировать, после чего можно наслаждаться получаемым изображением или высокоскоростным интернетом.

ФОТО: bing.comАнтенну следует медленно поворачивать до тех пор, пока сигнал не станет максимальным

Тестирование оборудования

Если речь идёт о цифровых телеканалах, то здесь всё просто. Необходимо приблизительно направить антенну в сторону передатчика (вышки) и включить автопоиск каналов. Отличие цифрового телевидения от аналогового в том, что здесь не может быть некачественного изображения. В данном случае оно либо идеально, либо его нет совсем.

С сетями 3G всё ещё проще. Нужно лишь открыть любую программу онлайн-проверки скорости соединения и по ней уже выставить направление антенны, определив положение максимального сигнала.

ФОТО: forum.nag.ruПростейшие программы помогут определить уровень принимаемого сигнала

Обзор основных способов соединения

Голубое небо и физика зрения

Особенности конструкции антенны

Дециметровый вариант

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

Изделие из шины на заклепке

В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Особенности конструкции антенны

Дециметровый вариант

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

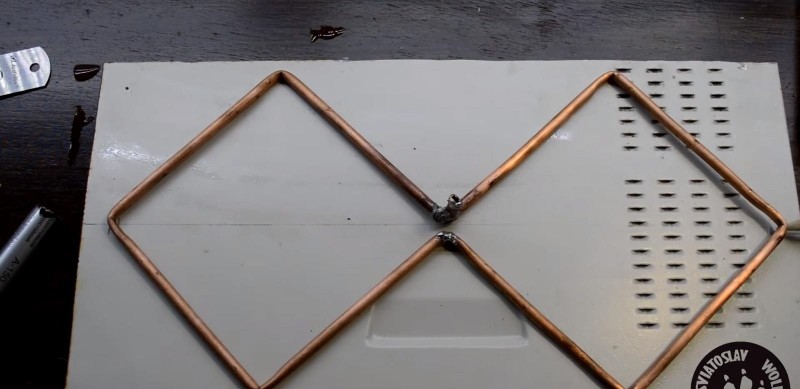

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

• расстояние между усилителем и телеантенной равняется 1/7 длины волны;
• площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

Баночная антенна

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

• Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
• Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
• После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
• В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

Антенна «Харченко»

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

• Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
• В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
• Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
• Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО.  Между антенной и рефлектором должно быть расстояние не менее 3 см.

Антенна «Тарелка»

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной

А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.

Материалы для укладки керамической плитки на стену

Для сотового телефона

Обычные GSM-телефоны основаны на приеме радиосигнала ультракоротких волн (УКВ) на частоте 900 или 1800 МГц. Чем выше это значение (короче длина волны), тем дальше он распространяется, но хуже огибает препятствия. То есть в бетонных джунглях лучше работает GSM на частоте 900 МГц, а вот за городом, на даче – 1800 МГц.

В современном телефоне уже нет возможности для свободного подключения внешней антенны. Однако внутри каждого из них есть встроенная, и разъем у нее универсальный. Поэтому в местности, где сотовой связи нет, вы можете найти старый телефон с возможностью подсоединить антенну или разобрать новый и подключить к нему внешнюю.

Как мы уже выяснили, нас интересует «дальнобойная» связь GSM на частотах 900 МГц.

Длина волны для GSM равна: 300/900 МГц = 333 мм, и ромб получается 83,5 на 80 мм.

Что такое гипсовая пазогребневая плита

Гипсовая пазогребневая плита это строительный материал имеющий форму разностороннего параллелепипеда. Если кирпич рабочий (черновой) изготавливается из глины (кирпич керамический) или песка и извести (силикатный кирпич), основа плит ПГП гипс.

По конструкции, стороны пазогребневой плиты имеет шип и паз, для прочного соединения соседних плит. Сторона с пазом называется опорной, сторона с шипом называется стыковочной. В документации и строительных документах гипсовая пазогребневая плита сокращенного обозначается ПГП. Плита производства Кнауф называется Кнауф-гипсоплита.

Варианты декора

Украсить свечу, сделанную своими руками, можно разными декоративными элементами. Например, это может быть и прозрачная упаковка с атласной лентой и крошечной открыткой, на которой можно написать имя дарящего и пожелание виновнику торжества. Так же красиво будет выглядеть декупажная свеча, если после приклеивания красивой салфетки ее украсить:

• тонкой бечевкой и маленькими бумажными цветами, собранными в букет;
• акриловым перламутровым блеском либо контуром по верхнему краю свечи;
• кружевной салфеткой белого цвета и еловой веткой;
• тончайшим кружевом (актуально для декоративных свечей);
• обручем, скрученным из крафт-бумаги;
• мелким декором из веточек и шишек (годится для больших декоративных свечек);
• элементами декора для скрапбукинга;
• кофейными зернами или сверкающими стразами;
• порошковым блеском для маникюра.

Калькулятор
