Бензиновый снегоуборщик своими руками

Изготовление своими руками

Чтобы сделать снегоуборщик своими руками, следует придерживаться инструкции. Любой снегоочиститель будет состоять из нескольких основных деталей. Их можно приобрести или самостоятельно сделать. Необходимые детали:

1. Колёсная рама, на которую крепится рукоять управления.

2. Двигатель.
3. Топливный бак (если машина имеет внутреннее сгорание).
4. Ковш или лопата с лыжами.
5. Труба для выброса собранного снега.

Обязательно нужно позаботиться о прочной платформе, которую можно будет легко передвигать.

Мотокультиватор можно использовать в зимних условиях для уборки снега с территории. Можно соорудить прибор при помощи специальных заводских снегоуборочных насадок. Но опытные мастера не рекомендуют тратить на это лишние средства, ведь можно аппарат собрать из мотоблока, а также подручных материалов. Существует несколько вариантов исполнения:

1. Первый вариант представляет собой щётки, которые идеально подойдут для того, чтобы удалять недавно выпавший снег. Также аппарат можно использовать для уборки тех мест, где нужно быть особо аккуратным, чтобы не испортить различные декоративные площадки. Щётки необходимо прикрепить к шнеку. Ширина захвата должна составлять примерно 1 метр.

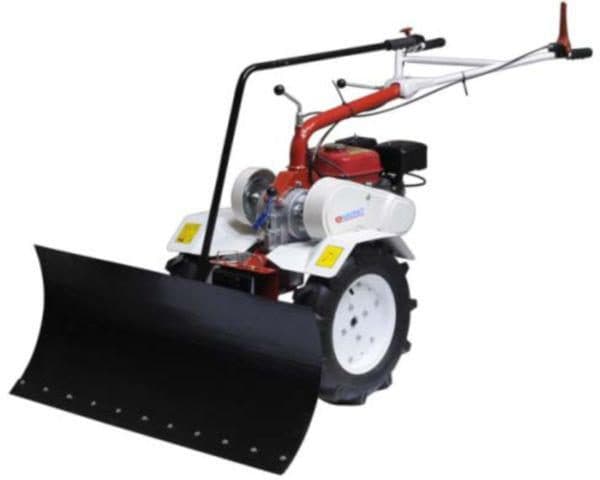

2. Лопата с ножами. Можно с помощью такого оборудования убирать заледеневший снег с жёсткой корочкой. Эта приставка будет подсоединяться к тяговому устройству при помощи универсальной сцепки. Нижняя часть лопаты должна обязательно быть покрыта резиной, чтобы избежать повреждений. Аппарат станет сначала взрыхлять снег, а после захватывать его и выбрасывать с территории. Ширина захвата должна составлять 1 метр.
3. Роторный агрегат — самый эффективный вариант. Его основным элементом является обычный шнек, дополненный лопастным колесом. При вращении снег попадёт в него, а затем переместится вверх. Когда снег пройдёт через раструб, он будет выкидываться за пределы очищаемой зоны. Этот вариант является самым производительным, он позволяет захватывать снежные глыбы, составляющие примерно 25 см в толщину. Именно этот вариант и следует изготовить.

https://youtube.com/watch?v=Ho6aT3aLcjw

Инструкция

На первоначальном этапе нужно позаботиться о двигателе. Если у вас нет его в наличии, придется покупать мотор в специализированном магазине. Двигатель нужен достаточно мощный, чтобы его хватало и на передачу вращения колесам или гусеничной паре, в зависимости от вашего выбора. Если у вас нет в наличии двигателя, то жмите сюда и мы расскажем как собрать механический снегоуборщик своими руками.

Теперь можно приступить к работе:

1.Изготавливаем раму. Изготавливается она путем сварки из металлических уголков 5×5 см. Прикручиваем профили П-образной формы к поперечным частям рамы – это будет основой для платформы, на которой будет располагаться двигатель.

2.Изготавливаем рукоятку управления. Для этого нам понадобится металлическая трубка небольшого диаметра, которая крепится к раме при помощи болтов М8.

3.Устанавливаем ранее подготовленный двигатель на платформу, расположенную в раме.

Ковш снегоуборщика

4.Изготавливаем ковш, в котором будет находиться шнек. Для этого нам понадобится листовое железо, подходящего размера (ширина должна составлять примерно 50 см). Лист выгибается в дугу, а торцы приделываются к ковшу при помощи сварочного аппарата.

5.По бокам следует сделать отверстия диаметром, равным диаметру металлической трубы, которая будет выполнять роль вала для шнекового механизма.

6.В верхней части делается отверстие под выводную трубу. Диаметр должен быть не менее 16 см, иначе снег будет забиваться в трубе. Далее устанавливаем и закрепляем пластиковую канализационную трубу к ковшу (выводную трубу можно также изготовить из листового металла).

7.Переходим к изготовлению шнека. Состоит он из вала, на котором находятся спиралевидные элементы.

9.Далее делаем надрез с одной стороны у каждой окружности для дальнейшего растяжения детали. Привариваем всё к металлическому валу.

10.Если вы будете использовать цепь в качестве привода, то на одном конце вала нужно установить звездочку от велосипеда. Если привод у вас будет ременной – то устанавливать нужно шкив в том же месте. Сразу же надеваем ремень или цепь на приводной элемент.

11.В проделанные ранее отверстия в боковинах ковша вставляется вал шнекового механизма. По краям вала надеваются подшипники нужного типа (например, №205).

12.Не забываем проделать отверстие в ковше, чтобы приводной элемент мог соединяться с бензиновым мотором.

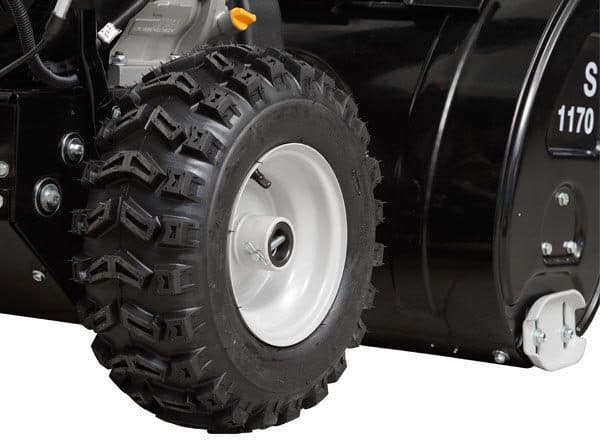

Колеса для снегоуборщика

13.Колеса, взятые от мотоблока или других агрегатов, устанавливаются внизу конструкции. На двигателе расположен вал, где находятся два шкива, от которых идет ремень или цепь на приводные элементы.

14.Один отвечает за вращение шнека, второй идет от двигателя на колесную базу. Поэтому нужно соединить ремень, идущий от шкива двигателя с валом колесной базы.

Снегоуборочная бензиновая машина, сделанная в домашних условиях, готова. Заводим двигатель, проверяем на небольшом участке снежного покрова. Если все нормально, то из выводной трубы будет выбрасываться снежная масса.

Поработав какое-то время, остановите двигателя для проверки всех соединений, а также на степень натяжения ремня или цепи. Как видите, для того чтобы собрать достойный инструмент придётся потратить немало времени и если вы не располагаете свободным временем, а сэкономить всё таки хотите, то предлагаем вам в качестве альтернативы механическую лопату Forte qi jy 50.

Особенности конструкций с разными моторами

Бензопилы различных производителей и моделей комплектуются моторами, обладающими различными характеристиками. Для наиболее эффективной работы при сборке самодельного снегоочистителя необходимо учитывать эти особенности. Например, бензопилы «Дружба» и «Урал» выделяются среди прочих моделей высокой мощностью двигателя, чем обусловлены вибрации и шум при эксплуатации.

Помимо установки прокладки на корпусе, можно оборудовать двигатель глушителем. Для этого полость внутри цельной металлической трубы нужно заполнить резиновой прокладкой, а всю полученную конструкцию прикрепить к мотору болтами либо при помощи сварки. Это позволит снизить уровень шума при постоянной работе аппарата. Кроме того, с высокой рабочей мощностью связаны высокие нагрузки на конструкцию. Чтобы предотвратить скорый выход из строя снегоочистителя на базе бензопил «Дружба» и «Урал» потребуется снабдить его цепью повышенной прочности.

Повышенный запас крутящего момента и тяги двигателей устройств марок «Урал» и «Дружба» позволяет при желании увеличить объём ковша и мощность шнека, повысив этим общую производительность агрегата. Мотор от бытовой бензопилы марки Stihl не отличается высокой мощностью. Благодаря этому снегоуборочная машина на его базе будет обладать сравнительно небольшими размерами и повышенной маневренностью. Размеры ковша у такого аппарата не должны превышать 50 см в высоту и 60 см в ширину. Прибор, собранный таким образом, может убирать сугробы высотой до полуметра как из сухого, так и из липкого снега.

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся накладки из пластика. В данном случае использованы короба от электропроводки.

В качестве основной детали поворотного желоба, который отбрасывает снег, используется кусок пластиковой трубы, с диаметром 160 мм. Желоб, который выбрасывает снег, крепится к этой трубе. Ширина лопатки шнека должна быть меньше диаметра желоба, благодаря чему будет осуществятся выброс снега.

Для изготовления рамы используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них устанавливается быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 на продольных уголках рамы.

В данном случае использовали такой принцип работы снегоуборщика. Колеса ему особо не нужны, только для передвижения по сараю. Поэтому вместо колес установлены лыжи, которые позволяют при наклоне снегоуборщика вперед счищать с дорожек снег. Если наклонить назад, снег можно откидывать поэтапно, в случае небольшого покрова снега. В будущем можно модернизировать в самоходный снегоуборщик с одной широкой гусеницей, особо ничего при этом не переделывая.

После покраски, сделанный снегоуборщик будет выглядеть как фирменный.

Изготовление ротора

Чтобы изготовить роторный снегоуборщик, можно использовать чертежи, приведенные ниже.

Материалом для изготовления ротора и его лопаток служит листовая сталь толщиной 2 мм. Корпус ротора изготавливается из кровельного железа или из более тонкой, чем 2 мм, листовой стали. Все размеры деталей указаны на чертеже.

Передача вращения от двигателя на вал ротора может осуществляться с помощью ремня или цепи. Также к валу ротора можно подсоединить вал редуктора электрического триммера или бензокосы. Благо, данные агрегаты уже имеют угловой редуктор. Вся конструкция устанавливается на раму с шасси. В результате вы получите легкий ручной снегоуборщик на колесах.

Более простую конструкцию агрегата, установленного на раме с полозьями, можно собрать по схеме из старого журнала.

Благодаря приведенным выше чертежам, сборка снегоуборочника не может вызвать затруднений у любого домашнего мастера.

Нередко возникают ситуации, когда требуется убирать снег в темное время суток: в таком случае фара для снегоуборщика станет полезным дополнением. Если установить фару на электро снегоуборщик достаточно просто, то с агрегатами, работающими от ДВС, дела обстоят сложнее: требуется подключение к электрической схеме аппарата с использованием специальных реле и электронных плат. Но все же выход из данной ситуации есть. Можно приобрести обычный диодный фонарь и прикрутить его к агрегату.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

• Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
• Из трубы делается вал, толщиной не менее 5 см.
• В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
• Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
• Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.

• В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

• Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
• Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
• Выбираем привод шнека.
• Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
• Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
• Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
• Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
• Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
• У короба на боках закрепить стаканы.
• Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.

• Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

• Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
• Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
• На конце вала приваривают звёздочку для смены скоростей.
• Звёздочку и вал соединяют с мотоблоком при помощи цепи.
• Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
• Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
• Ручка машины крепится болтами на продольные уголки.
• После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Как сделать своими руками самоходной снегоуборщик

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Шаг 2. Шнек

Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Затем они привариваются к валу в виде сплошной спирали. Если машина шнеково-роторная, то бокам от центральной пластины.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Ковш снегоуборщика

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть примерно 2 см. Шнек не должен цепляться за ковш. В верхней части ковша вырезается отверстие для выпускного желоба. Для его изготовления можно использовать кусок обычной канализационной трубы диаметров 15 см.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Колеса и лыжи снегоуборщика

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Электродвигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

Двигатель

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

• перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
• обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
• при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

• насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
• согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
• при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

Как сделать снегоуборщик своими руками

Ручной снегоочиститель состоит из таких обязательных элементов: колесная рама (на нее крепят рукоять управления), двигатель, топливный бак (если машина с двигателем внутреннего сгорания), снегозахватывающий ковш или лопатка с направляющими (лыжи) и трубой для сброса снега. Стоит предусмотреть, чтобы будущий снегоочиститель базировался на легкой и прочной платформе одновременно.

Как сделать снегоуборщик из мотоблока

Зимой мотоблок можно применять для уборки снега. Легче всего собрать снегоочиститель с помощью специальной заводской снегоуборочной насадки. Однако умелые мастера советуют не тратить лишнее на заводскую насадку, а собрать снегоочиститель для мотоблока своими руками из имеющихся материалов и запчастей. Возможны три варианта снегоочистительных приставок к мотоблоку.

Первый вариант – это жесткие вращающиеся щетки, которые хорошо подойдут для недавно выпавшего снега, а также для тех мест, где есть вероятность повреждения декоративного покрытия площадок. Такие щетки крепят под навесом вращающегося шнека; ширина их захвата доходит до 1 м. Также можно настроить и угол захвата в трех направлениях: вперед, влево, вправо.

Второй вариант снегоотбрасывателя для мотоблока – это подвесная лопата с ножами, подходит для уже залежавшегося снега. Присоединяется такая приставка к тяговому устройству универсальной сцепкой. Нижняя часть лопаты покрыта резиной во избежание повреждений поверхности и самой лопаты. Такой снегоочиститель работает по принципу мини-бульдозера: рыхлит слой снега, захватывает его и перемещает в отвал. Ширина захвата за раз также доходит до 1 м.

Однако самой эффективной снегоуборочной приставкой к мотоблоку является снегоотбрасыватель роторного типа. Главными элементами конструкции данной насадки являются обычный шнек с лопастным колесом. Вращаясь, он захватывает снег, который перемещается вверх с помощью колеса. Проходя через специальный раструб, снег выбрасывается далеко за пределы площадки. Это самый производительный вариант насадки, позволяющий захватывать массу снега до 25 см толщиной

Теперь рассмотрим пошаговые рекомендации того, как изготовить снегоуборочные мотоблоки с приставкой роторного типа своими руками. Конструкция представляет собой металлический корпус со шнековым валом внутри. Можно использовать готовый шнековый вал или изготовить его самостоятельно.

Итак, для вращения шнекового вала используют подшипники № 203. Корпусы для шнека изготавливаются из алюминия и крепятся по бокам снегоуборщика при помощи болтов, которые необходимо затянуть гайками. Барабан, в котором крутится ротор, можно сделать из алюминиевого котла на 20 литров: его нужно прикрепить к передней стенке корпуса с помощью заклепок диаметром 4 мм.

Приводится в движение ротор для снегоуборщика через систему переходников посредством заднего вала отбора мощности мотоблока. Если насадка снегоочистителя была куплена в готовом виде, тогда такие переходники идут в комплекте вместе с ней. Если насадка изготовлена своими руками, необходимо их приобрести дополнительно.

Также нужно изготовить крутящий механизм, который бы передавался от мотоблока к снегоуборщику. Для этого подойдет ремень А-100 и предназначенный для него шкиф. Таким образом, при помощи клиноременной связи, крутящий момент передаётся от двигателя к валу мотоблока, соединенного с валом снегоочистительной насадки.

Важно! Подшипники выбирать нужно только закрытые, необходимо исключить попадание в них снега

Снегоуборочная машина своими руками: изготовление шнека и рамы

Рассмотрим теперь, как сделать шнек, раму, а также дополнительные приспособления, необходимые для снегоуборщика, собранного своими руками.

Для этого понадобится приготовить:

листовой металл или железный короб для изготовления шнека и его корпуса;

стальной уголок 50х50 мм для рамы – 2 шт.;

фанера 10 мм толщины для боковых деталей;

металлическая труба для ручки снегоуборщика (диаметром 0,5 дюйма);

труба ¾ дюйма для вала шнека.

Поскольку шнек будет вращаться в самоцентрирующихся подшипниках № 205, их тоже нужно разместить на трубе. Для отброса снега подойдет кусок пластиковой трубы диаметром 160 мм, который фиксируется на трубе такого же диаметра и размещается непосредственно на корпусе шнека.

Чтобы самостоятельно изготовить шнек для снегоуборщика, нужно:

вырезать из подготовленного железа 4 диска;

диски разрезать пополам и каждый загнуть спиралью;

сварить в спираль на трубе по четыре дисковых заготовки, с одной и с другой стороны;

на края трубы надеть подшипники.

Машина готова к эксплуатации.
