Пошаговая инструкция сборки фрезерного станка по дереву своими руками, чертежи с размерами

Как выбрать фрезы

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

• форме режущей кромки;
• виду материала, из которого они изготовлены;
• величине;
• конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

• конусообразные;
• V -образные;
• дисковые;
• фрез «ласточкино гнездо»;
• профильные;
• прямоугольные пазовые;
• калевочные;
• фальцевые;
• галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

• выбирается необходимая фреза;
• ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
• при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
• чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
• затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

• на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
• узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

• если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
• работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
• обрабатываемая деталь должна быть прочно закреплена;
• инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
• перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
• работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании

Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

• Кромочные фрезы. С их помощью окультуривают торцевые поверхности деревянных заготовок. Кроме фигурной кромки с их помощью можно сформировать шипы или выемки, чтобы соединить детали. Такие фрезы могут иметь на конце подшипник, который упирается в деталь, задавая расстояние обработки.
• Пазовые фрезы. Это фрезы для формирования пазов различной формы. Они, в свою очередь, бывают:
• Спиральные (а) – применяются для формирования технических пазов, типа шип/паз.
• Галтельные (б, д) – применяются для отделки поверхностей, в виде бороздок различной формы и глубины. Могут быть скругленными, V-образными или фигурными.
• Ласточкин хвост (в,г) – используются для создания паза специальной формы, предназначенного для скрытого или открытого соединения деталей из дерева.
• Фасонные (д) – предназначаются для декорирования деревянных поверхностей. Как правило, они помогают создавать бороздки произвольной формы.

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом.
Кромку для резки следует затачивать под 7-10-градусным углом

Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся.
Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать.
При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены.
Фреза обязательно должна быть закреплена в цанге перед началом проведения работ.
Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента.
Деталь, которая будет обрабатываться, обязательно должна иметь некую опору.
При проведении работ следует выставить правильный уровень врезки по глубине.
Чтобы при работе пыли выделялось не очень много, можно применить пылесос.

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Подробнее о том, как сделать фрезу по дереву своими руками, смотрите в следующем видео.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют

Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам

Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы»

Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше

Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство

Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система

Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

Преимущества и обзор насадок на дрель для резки древесины и металла

Приспособления для резки металла или древесины применяются в тех случаях, когда отсутствует возможность выполнить данную процедуру другим способом. Кроме этого, они будут полезны, если нагрев листового материала при раскрое нежелателен.

Преимущества насадок перед болгаркой:

Насадки для резки дерева и металла способны выполнять свои функции быстро и качественно

1. Высокое качество реза.
2. Возможность выполнить в материале отверстия любых форм.
3. Нет необходимости в покупке расходных материалов (дисков на болгарку).
4. Простая система пользования.
5. Некоторые насадки могут выполнять резку листового пластика определенной толщины.
6. Если для работы используется аккумуляторная дрель, инструмент становится мобильным. Он не зависит от электросети и может эксплуатироваться в полевых условиях.
7. Небольшой вес.

Обзор насадок на дрель для резки листового металла

Для нарезки металлических листов применяются три типа насадок: «Сверчок», «Ножницы» и «Бобер». Каждая из них имеет свои особенности, строение и рассчитана на раскрой материала определенной толщины.

В процессе применения насадки «Ножницы» на дрели вращение патрона на инструменте преобразуется в возвратно-поступательные движения. В результате этого специальная матрица выбивает в металле полоску и отделяет материал. Толщина этой линии составляет 3,1 мм. При подобном способе раскроя листов срез получается качественным и ровным. Насадка «Ножницы» позволяет полностью отказаться от доработки краев на металле или свести ее к минимуму.

Насадка «Сверчок» способна нарезать не только листовой металл, но также подходит и для пластика

Насадка «Бобер» работает аналогичным образом, только с ее помощью можно делать как прямые, так и криволинейные резы, минимальный радиус которых составляет 12 мм.

Насадку на дрель «Сверчок» можно считать универсальным приспособлением, поскольку с ее помощью можно нарезать не только металлические, но и пластиковые листы. В некоторых случаях она может использоваться для раскроя профильных изделий. Устройство оснащено двумя режущими головками, обеспечивающими идеально ровный срез.

Таблица, отображающая ограничения на обработку материала по толщине:

Тип материала	Рекомендуемая толщина, мм
«Высечные ножницы»
Нержавеющая сталь	до 0,8
Латунь и медь	до 1,5
Алюминий	до 2
«Сверчок»
Нержавеющая сталь	до 1,2
Сталь	до 1,5
Алюминий	до 2
Пластик	до 2
«Бобер»
Нержавеющая сталь	до 1,3
Сталь	до 1,8
Алюминий	до 2

Основные виды насадок на дрель для резки дерева

Насадка, предназначенная для раскроя древесины, имеет довольно сложное строение. Этот механизм по принципу действия напоминает лобзик. С помощью данного приспособления можно резать дерево, толщина которого не превышает 2 см, а также раскраивать фанерные листы и древесно-стружечные плиты.

Кроме этого, насадку-пилу на дрель можно использовать не только для дерева, но и для резки пластмассы и тонких листов стали. По этой причине данное приспособление будет весьма полезным дополнением к набору инструментов в домашней мастерской. Стоит заметить, что стоимость такой насадки очень высока, это обуславливается сложным строением ее механизма.

В продаже можно найти целые наборы, которые включают:

• саму насадку (механизм);
• три сабельных пилки разной конфигурации;
• шестигранный ключ для патрона.

Насадка на дрель в виде пилы подходит для дерева, пластмассы и даже тонких листов стали

Сабельные пилки изготавливаются из прочного пластика. Съемные приспособления в комплекте различаются по длине и форме зубцов. От конфигурации этих изделий зависит область их применения. Существуют такие виды пилок:

• для раскроя древесины;
• для быстрого реза по дереву;
• для резки металла (пилка имеет небольшую длину и усажена мелкими зубцами).

Съемные пилки из пластика имеют небольшой вес, а потому очень удобны в использовании. В замке насадки фиксируются спецвинтом.

Виды насадок

Насадки на дрель бывают нескольких видов, каждый из которых применяется для четко очерченных работ. Различаются размеры, форма и характеристики этих компонентов. Возьмем для рассмотрения основные виды шлифовальных насадок.

Дисковые

Рисунок 4. Дисковые

Очень популярный вид, представляющий собой конструкцию из некоторого количества шлифовального материала, расположенного по окружности. Материал используется разный. Для обработки твердых металлических поверхностей используют толстую стальную проволоку.  Финальная шлифовка дрелью и полировка производится при помощи полимеров.

Дисковые насадки способны работать не только поверхностью, но и ребром, что позволяет полировать узкие выемки. Широко применяются для обработки сложных деталей.  По своей конструкции такие насадки немного напоминают чашечные. Но отличие состоит в том, что все щетинки базируются на круглом диске посередине.

Использование таких инструментов требует от мастера определенных навыков, так что перед выполнением ответственной работы лучше как следует потренироваться.

Чашечные

Рисунок 5. Чашечные

Насадка на дрель для шлифовки, состоящая из базы, напоминающей чашку, и множества волокон шлифовочного материала.  Используется для снятия краски или лака с поверхности детали. Для дерева также применяется в качестве шкурки. Есть много разных видов чашечных насадок, предназначенных для разных работ. Найти компонент можно для любой задачи.

После использования такой шкурки рекомендуется проводит обработку тарелочными насадками. Это поможет выделить структуру дерева, на которую легко наносится лаковое покрытие.

Лепестковые

Рисунок 6. Лепестковые

Отдельный вид, представляющий собой множество полосок материала, закрепленного на оси вращения. Иногда такие модели называют веерными.  Каждый лепесток изготовлен из абразивного материала, который помогает оказывать нужное воздействие на предмет обработки.

Очень часто в качестве материала используется обычная наждачная бумага. Это помогает удешевить изделие и сделать его максимально эффективной. Подойдет для обработки деревянных изделий разной формы.

Барабанные

Рисунок 7. Барабанные

На прочном цилиндре закрепляются участки шлифовальной бумаги. Этот цилиндр может быть изготовлен из резины или иного материала. Чтобы бумага не сдвигалась с барабана, используются особые удерживающие механизмы.

Для того, чтобы бумага плотно прилегала к барабану, его искусственно деформируют, заставляя увеличиваться в размерах. Бумага натягивается и надежно крепится на насадке. Такие модели используются для обработки деталей из дерева, стекла или металла. Позволяют отполировать поверхность до зеркального блеска.  Удобно применять для зачистки отверстий в деталях.

Тарелочные

Модель составлена из двух компонентов: круглого диска из пластмассы и листа абразивного материала. Этот лист крепится посредством липкого материала

Важной особенностью такой насадки считается наличие демпфера, который будет сглаживать неровности материала и позволит равномерно зачищать поверхность детали.  Если бы этого демпфера не было, обработка бы сильно осложнилась. Сложно точно угадывать усилие, с которым нужно зачищать поверхность

Высоки риски нарушения целостности детали и повреждения. Особенно, это касается работы на весу.

В качестве демпфера вставляется любой упругий материал. Дешевым и удобным представляется  простой поролон.

Работа с устройствами требует высокого уровня подготовки мастера. Новичку может быть сложно соблюдать прямой угол обработки детали. Иногда можно встретить модели с особым механизмом, позволяющим регулировать угол наклона. Применяется как для черновой, так и для финальной обработки. Все будет зависеть от типа используемого абразива.

Мягкие

Такие компоненты обычно используются для работы с чувствительными поверхностями, которые легко поцарапать. Также применяются для полировки зеркальных поверхностей или лаковых покрытий. Изготавливаются обычно из войлока, полимеров, поролона или каких-либо тканных материалов. По форме встречаются разные. Все зависит от обрабатываемой детали и ее особенностей.

Абразивные

Торцевые насадки, которые можно использовать для расточки отверстий или придания детали необходимой формы. Имеют довольно большую жесткость, позволяющую снимать целые слои лишнего материала. Все детали обрабатываются перпендикулярно, с соблюдением прямого угла. Это может вызвать сложности у неопытных мастеров.

Головки бывают разных форм: шар, конус, цилиндр и многое другое. Для изготовления таких головок могут быть использованы камни. Модель широко применяется для заточки инструментов.

Что такое параллельный упор?

Параллельный упор – жизненно важное приспособление при работе с фрезерным станком, нужный для прямого смещения фрезы вдоль поверхности базы (края верстака или ровного среза детали). Упор очень крепко фиксирует деталь, что дает возможность обрабатывать кромки и пазы

Нередко при продаже фрезерного станка производитель поставляет и один из вариантов этого приспособления. Но житейские ситуации могут потребовать его доработки или даже переделки. Есть разнообразные конструкции, адаптированные для решения всевозможных задач.

В подробном описании можно найти только два реальных факта об этом функциональном приспособлении – оно играет важную роль в выполнении некоторых процессов и может прилагаться производителем в составе комплекта для ручного инструмента – например, для циркулярной пилы. Прилагаемая инструментальная оснастка для любого параллельного упора содержит:

• штанги, входящие в выемки на фрезе;
• крепеж, удерживающий заданное положение, опорную часть;
• материалы для изготовления опорной части могут быть самыми разными – мебельная фанера, дерево, облицованное пластмассой.

Это стандартная фурнитура, изготовлением которой можно не озадачиваться, поскольку пружинные зажимы, маховики и профили можно приобрести в специализированных магазинах. С обратной стороны станины располагают маховики для регулировки зазоров с фрезой, фиксации упора на столе. При желании сделать конструкцию более функциональной и надежной можно добавить кожух для присоединения пылесоса, который сделает процесс работы чище, но добавит сложности в сборке и шума.

Небольшие доработки дают возможность делать не только прямые разрезы, но и фигурные. Деревянные бруски с одной стороной ровной, а второй – угловатой или с выемкой, вставляемые между опорной частью и кромкой материала, помогут вести станок по заданному маршруту.

Резьба по дереву: рисунки работ лобзиком и фрезером

Красиво, когда интерьер украшают картинами, выполненными на дереве. Вырезанные картины, изображающие различные истории, впечатляют своим видом. Вы и сами можете попробовать поработать с деревом, используя специальные инструменты.

Мастер в своей работе использует не только инструменты и сырьё. Ему нужны примеры, чтоб выполнялась резьба по дереву: фотографии, рисунки и эскизы. По ним мастер, как художник, создает свои композиции.

Мастер работает с различными инструментами: лобзиком, фрезером, бормашиной и др. Рассмотрим, как по рисункам выполняются работы.

Для начала приготовьте рабочее место, чтобы вам ничего не мешало, а все необходимое было под рукой. Позаботьтесь о хорошем освещении и удобной высоте поверхности для работы:

1) Выберите материал, с которым будете работать. Хорошо для работы лобзиком подойдёт ольха. Поверхность рабочей заготовки должна быть ровной и без сучков.

2) Вы можете придумать сами рисунок, который будете воплощать на дереве. Можно воспользоваться предложенными эскизами:

3) Желаемый узор перенесите на дерево. Это можно выполнить, используя кальку. Положите её на заготовку, сверху — листок с эскизом, и обведите карандашом все линии. Чтобы рисунок на заготовке не размазался и не испортил всю работу, пройдитесь по линиям лаком.

4) Приготовьте к работе лобзик. Умеренно натяните полотно инструмента. При слабой или слишком тугой натяжке полотно может поломаться.

5) Держа инструмент перпендикулярно изделию, начинайте выпиливать узор по контуру. Если эскиз предполагает узкие отверстия, выполнить их вам поможет шило. Нужно проколоть отверстие и самой пилкой выпилить необходимую часть.

6) После завершения выпиливания отшлифуйте заготовку, покройте лаком или покрасьте.

Художественное фрезерование

Фрезерование деревянных поверхностей в целях выполнения декорированных элементов выполняется V-образными и гальтельными фрезами. Мастер должен хорошо работать инструментом, быть ознакомленным с его техническими особенностями.

Фрезером можно выполнять как контурную, так и сквозную резьбу. При работе с этим инструментом необходимо следить за выполнением симметрии работы. Для этого на перенесенном эскизе разделите детали на небольшие отрезки. Эти отрезки нужно выполнять последовательно и симметрично.

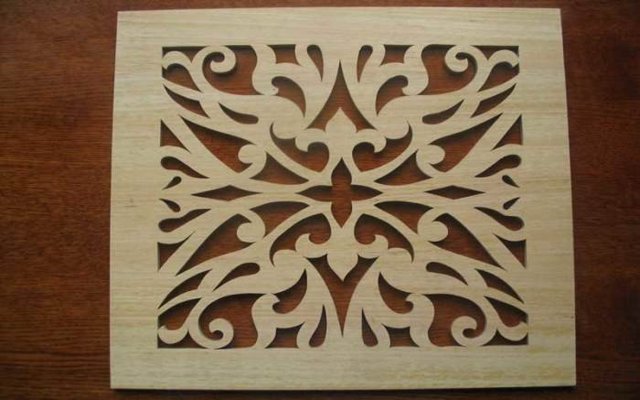

Как выполняется прорезная резьба

Работа, при которой полностью вырезается фон на деревянной заготовке – это сквозная резьба. Такие изделия выполняются для декорирования фасадов домов, окон. Также они используются как элементы для мебели либо просто как декор.

Вы можете сделать сквозную резьбу ножом и стамеской, но на это уйдёт довольно много времени. Чтобы процесс работы с деревом был менее трудоёмким, используйте лобзик или ручной фрезер.

Чтобы вы могли точно выполнить рисунок, перенесите его с помощью копировальной бумаги на заготовку. Затем можете постепенно вырезать ненужные детали. Чтобы  изделия казались более аккуратными, закруглите края.

При выполнении деревянных изделий с ажурной резьбой выбирайте узор в соответствии с его предназначением. Ведь узор, предназначенный для украшения фасада дома и выполненный мелкими завитками, будет невзрачен.

А шкатулка с различными мелкими деталями будет выглядеть эффектно. Также перила лестниц будут хорошо смотреться, если вы сделаете их крупными деталями. При их изготовлении лучше использовать фрезерный станок.

Характеристики фрезеров

Мощность. Непосредственно определяет границы возможностей фрезера – максимальный диаметр фрезы и глубину обработки. Увеличение мощности ведет за собой увеличение массы и цены инструмента, поэтому следует сразу определиться с требованиями к фрезеру и подобрать инструмент той мощности, которая необходима исходя из требуемой глубины обработки и диаметров используемых фрез.

Скорость вращения шпинделя. Чем чище должна быть обработанная поверхность, и чем тверже обрабатываемый материал, тем выше должна быть скорость вращения. В то же время, некоторые материалы (например, пластики, вязкие металлы, некоторые сорта дерева) нельзя обрабатывать на очень высокой скорости. Также свои требования к скорости предъявляют некоторые виды насадок. Исходя из перечисленного, если фрезер предполагается использовать для различных операций или с различными видами материалов, то следует выбирать модель с регулировкой оборотов. Следует также иметь в виду, что обороты шпинделя могут падать под нагрузкой, для предотвращения этого явления, некоторые (в основном, профессиональные) модели оснащены опцией поддержания оборотов под нагрузкой.

Для предотвращения рывков при запуске двигателя существует опция плавного пуска – оснащенные этой функцией фрезеры, хоть и будут стоить дороже, но прослужат дольше за счет снижения неблагоприятных воздействий на двигатель. Да и риск испортить деталь резко стронувшейся фрезой будет меньше.

Также для продления срока службы инструмента служит функция защиты от перегрузок, вступающей в действие при превышении допустимой температуры двигателя. Эта функция может быть реализована по-разному – от индикации светодиодом до принудительного отключения питания, но в любом случае лишней не будет.

Размер цанги. Чем крупнее фреза, тем толще и прочнее у неё хвостовик, и, соответственно, тем больше должен быть диаметр цангового патрона. Как правило, мощные фрезеры комплектуются патронами максимального диаметра. Впрочем, часто в комплекте идет несколько сменных цанговых патронов. И, даже если их нет в комплекте, обычно их можно докупить отдельно. В крайнем случае, можно воспользоваться переходной муфтой для установки в патрон фрезы неподходящего диаметра. Крепление фрезы в патроне производится с помощью двух рожковых ключей, обычно входящих в комплектацию. Если фрезер оснащен блокировкой шпинделя, ключ при замене фрезы потребуется только один.

Максимальная глубина фрезерования. Параметр, непосредственно влияющий на мощность инструмента, следовательно, на вес и цену. Поэтому разумно начать выбор фрезера с определения именно требуемой максимальной глубины. Для большинства работ по изготовлению мебели, к примеру, глубины фрезерования в 45-50мм вполне достаточно.

Поскольку не всегда требуется фрезеровать на максимальную глубину, большинство фрезеров комплектуется ограничителем глубины резки, который перед началом работы можно настроить на заданную глубину. У простых базовых моделей подстройка глубины производится довольно грубо, часто с помощью простой миллиметровой шкалы, нанесенной на штанги. Дорогие модели же могут похвастать специальными измерителями глубины погружения и точностью в десятые доли миллиметра.

Устройство фрезерного станка:

Столешница Станина Мотор Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Ручной фрезерный станок

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

Чертеж столешницы для фрезерного станка

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении

Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте

Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки. Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.
