Vk рисунки для травления на ножах. травление металла в домашних условиях

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Особенности японских моделей

В Японии к кухонным ножам очень трепетное отношение. У них целый культ относится именно к методу нарезки продуктов перед приготовлением. По виду японский нож не особо отличается от своего европейского родственника

Однако если же обратить внимание, то есть несколько различий:

• обух его более массивный;
• лезвие тонкое и заточено с одной стороны;
• сверхпрочная сталь используется для изготовления.

Это делает использование более сложным, точнее, немного особенным. Приспосабливают его под левую или правую руку. Но использованные материалы и специальный способ создания кухонного инструмента делают его более практичным и удобным.

Японский нож.

Виды травления

Представим распространенные способы. Большинство из них можно реализовать в домашних условиях. Но необходимо придерживаться правил безопасности – дело будем иметь с химикатами.

Электролитическое

Второе название – гальваническая обработка. Проще всего применять эту технологию на мелких деталях, когда необходимо срочно очистить поверхность. Суть процедуры следующая: наводится солевой или кислотный электролитический раствор, в него помещается заготовка. Затем подается разряд. В зависимости от того, как он заряжен, различают травление:

Катодное. В среде с добавлением химических элементов на катоде образуется водород в виде газа – с его выделением проходит реакция. Он насыщает жидкость и вступает в реакцию со сплавами, убирая окалину. Следует учесть, что при этом страдает прочность поверхности, она становится более хрупкой, поэтому тонкие стальные листы так лучше не обрабатывать. Подходящие материалы – сталь с высоким уровнем углерода, образцы после термообработки.
Анодное. Применяется чаще. На аноде происходит отрыв оксидной пленки с выделением кислорода. Все «лишние» частицы расплавляются в растворе. Верхний слой приобретает небольшую шероховатость

Есть вероятность потери чрезмерно большого количества металла, важно не передержать изделие в емкости под напряжением.

Химическое

Если предыдущий вариант отлично подходил для стали, особенно для углеродистой, то эта процедура имеет те же цели, но совсем другую публику. К обработке можно приступить, если в руках находится:

• чермет;
• нержавейка;
• титан;
• алюминий.

Подойдут: H2SO4, HCl, HNO3. Длительность погружения в ванночку зависит от концентрированности состава и степени загрязнения заготовки. Интервал достаточно большой – для косметической чистки тонкостенного изделия может понадобиться всего 1 минута, а для толстой чугунной детали – до 2 часов.

Технология проста. Есть металл. На нем образовалась оксидная пленка, которую нужно убрать. Кислоты через поры проникают под окисление и взаимодействуют со стальной поверхностью. В ходе химической реакции с железом выделяется водород. Он отталкивает загрязнение. Но также может повредиться металлическая поверхность. Избежать этого можно, если предварительно обработать деталь специальными ингибиторами ржавчины.

Плазменное

Процедура также происходит в среде химикатов. Но возбуждает химическую реакцию поток плазмы, сгенерированный на основе инертных газов (с содержанием фтора). Они, вступая во взаимодействие с коррозией (или с кремнием), не трогают само железо. Это очень точный метод, но он требует специального оборудования. Степень точности – до 10 наномикрон.

Посмотрим видео на эту тему:

Гальваническое

Это очень быстрый способ, поэтому он получил популярность, особенно у тех, кто проводит его дома. Скорость – не единственное преимущество. Другие достоинства:

• достаточно четкие границы, контуры;
• не требуются кислоты, поэтому для человека это более экологичный метод.

Сперва определимся с составом жидкости для погружения, она зависит от материала заготовки:

Вещество	Протрава
Сталь, железо	Смесь нашатыря и железный купорос
Медь, бронза, латунь	Раствор медного купороса
Цинк	Цинковый купорос

Погружная ванночка обязательно должна быть из диэлектрика. Например, стеклянная банка для мелких деталей.

Кладем элемент в емкость, наливаем средство с хорошими проводящими качествами. Анод прикрепляем к изделию. Обязательно понадобится источник энергии. Процедура занимает не более 2 минут, затем следуем промыть образец под водой.

Художественное

Процедура подходит для травления ножа в домашних условиях. Процесс очень распространен среди реставраторов и ценителей оружия. С его помощью можно сделать гравировку, набить инициалы владельца или добавить живописные узоры.

Операция очень проста. Можно использовать любой из вышеперечисленных методов, но быстрее и безопаснее всего – гальванический. На поверхности металла следует оставить трафарет из скотча. Сделать его просто с помощью хорошего струйного принтера. Когда необходимые участки защищены (следите, чтобы под лентой не оставалось следов воздуха), можно проводить классическое травление.

Посмотрим на фото:

Что собой представляет и для чего необходим

Чертеж дает полное описание изделия с указанием размеров, формы, рекомендуемого материала. Информация отражена в рамке в нижнем правом углу изображения либо в отдельном описании. Игнорировать рекомендации не стоит. За ними стоит многолетний, а иногда и многовековой, опыт мастеров. Например, схема выкидного ножа достаточно сложна, а для ее реализации потребуются навыки работы с металлом, специальный набор инструментов.

Важным фактором при изготовлении становится соблюдение пропорций, размеров изделия – и без чертежа добиться точности практически невозможно. Фото дает только визуальное изображение ножа, и сделать копию по снимку непросто, ведь необходимо учесть особенности отдельных элементов, сопряжения прямых линий с овалами, кривыми. Можно сделать самостоятельные наброски ножей в натуральную величину. Изображение должно быть выполнено в масштабе. В этом случае при изготовлении достаточно перенести линии на заготовки для клинка, элементов рукояти. Инструмент и способ обработки выбираются самим домашним мастером на его усмотрение с учетом имеющихся возможностей.

Готовый чертеж можно скачать. Найденный в интернете файл открывают в графическом редакторе, проверяют размеры и распечатывают в масштабе 1:1. Большинство чертежей выполнено по всем правилам Единой системы конструкторской документации (ЕСКД). А вот некоторые любительские рисунки или эскиз ножа в художественной форме без указания размеров использовать сложно. Если нет умения точно передать особенности конструкции и сделать чертеж, нужно попросить изготовить шаблоны для ножей у тех, кто этим занимается профессионально.

Можно реализовать свои идеи, сделав наброски ножей в натуральную величину, не ориентируясь на уже готовую модель. При этом необходимо соблюдать общие правила составления чертежа. Например, спроектировать форму клинка, рукоятки, исходя из личных представлений, предпочтений. В качестве прообраза собственного изделия можно использовать понравившиеся модели. Комбинируя отдельные элементы, создается оригинальный чертеж.

Популярны сегодня трансформирующиеся модели. Но найдя, например, чертежи складных ножей, следует отдавать себе отчет в трудности их изготовления, поскольку желание самостоятельно собрать сложный механизм потребует серьезных навыков слесарной работы. Необходимы соответствующий инструмент, материалы.

Топоры, переделанные из старых. 10 фото – мега подборка

Реставрация топора – это хорошая идея дать старому орудию новую, вторую жизнь. Трансформация топора может быть полным преображением орудия, оно обретет новые формы, его лезвие снова заостриться, осталось лишь применить его в дело. Представим 10 фото мега подборки топоров, переделанных из старых.

Прекрасное преображение таежного топора.

Переделка топора – оригинальный способ вдохнуть в инструмент новую жизнь.

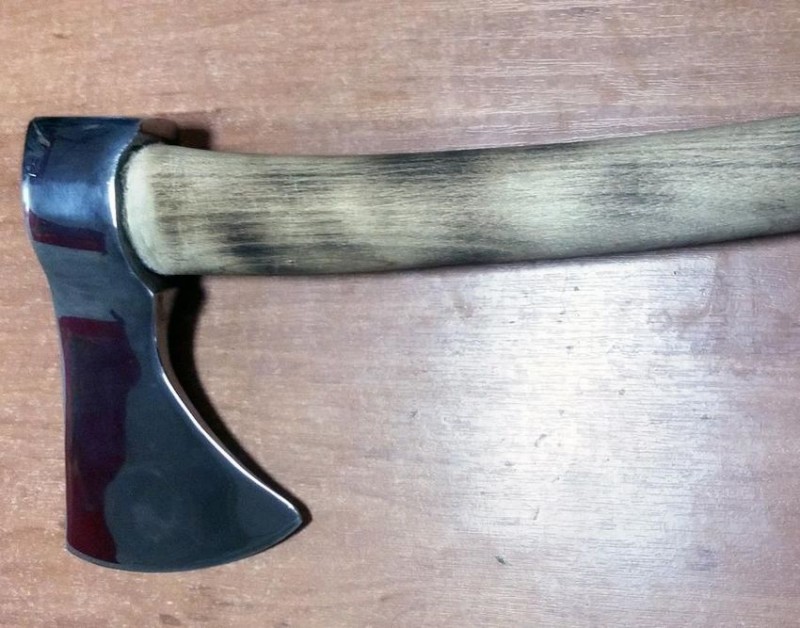

Вот так выглядит реставрация старого топора.

Образцы обновленных топоров.

Реставрация топора приводит изделие к совершенно другому виду, как показывает следующее фото.

Доработанные и обновленные топоры.

Таежный, обновленный топор.

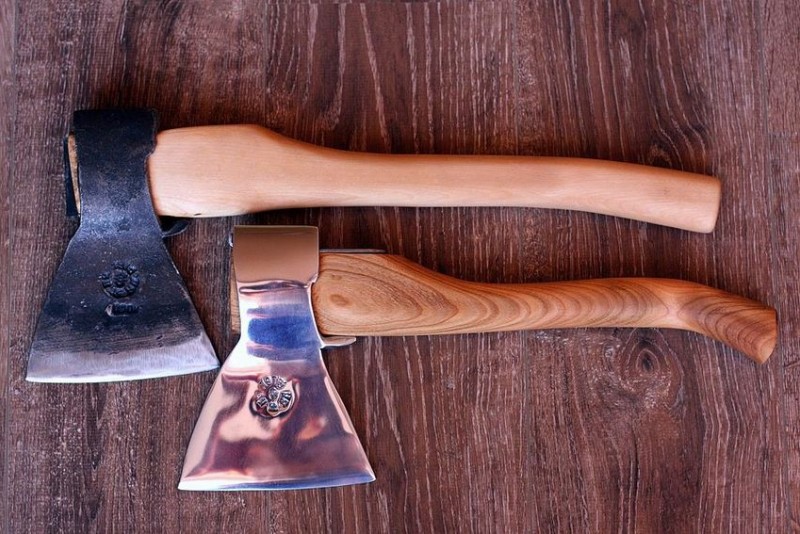

Отличный пример вида топора до реставрации и после.

Прекрасная иллюстрация реставрации топора.

Отреставрированный топор 70-х гг.

Читать полностью (ссылка)

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

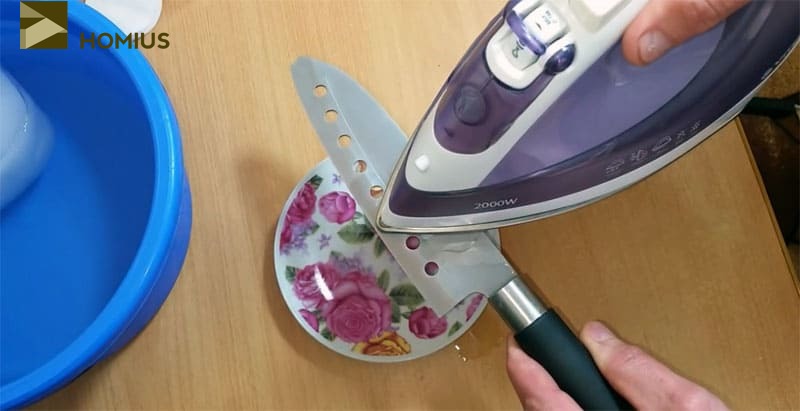

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная

Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность

Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной

Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла

При травлении меди в домашних условиях следует соблюдать осторожность

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
2. Азотной кислотой.
3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40оС, иначе протравливание растянется на многие часы.
5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Способы травления металла

Выбор конкретного способа зависит от многих факторов: химической активности металла, доступности химических реактивов и соображений безопасности.

Выполняется в емкости с активным веществом. Для углеродистых сталей могут подойти растворы слабых кислот: лимонной, уксусной. Хорошо работает соляная кислота

К травлению в аккумуляторном электролите, азотной кислоте и преобразователе ржавчины следует относиться очень осторожно: в процессе могут выделяться ядовитые газообразные вещества, поэтому с такими реактивами лучше не работать при отсутствии вытяжного шкафа и хорошей вентиляции

Одним из самых безопасных веществ считается насыщенный раствор хлорного железа. Его можно купить в магазинах, торгующих радиодеталями. Преимуществами раствора являются практически неограниченный срок его службы (при работе со сплавами железа) и окрашивание протравленной поверхности в ровный серый цвет.

Время протекания процесса подбирается экспериментально в зависимости от концентрации используемого реактива и активности металла.

Многие нержавеющие и кислотостойкие стали, например, 40Х13, 95Х18, 08Х10Н18, 03Х12Н14М2, не реагируют на воздействие кислот, поэтому для их травления используется электрохимический способ.

Для него понадобятся ванна для электролита из пластмассы или стекла, провода, клеммы и источник постоянного тока.В качестве электролита вполне сойдет насыщенный раствор поваренной соли. При выборе емкости для него следует помнить, что процесс может протекать достаточно бурно, этому ее объём должен быть в 2 раза больше, чем у электролита.

В качестве источника тока можно использовать аккумуляторные батареи, но лучше применять зарядное устройство (3 – 10А) с амперметром и возможностью регулировки параметров тока для выбора их оптимального значения. Обрабатываемая деталь при помощи клемм и проводника присоединяется к аноду (плюсовому контакту), в качестве катода можно использовать любую нержавеющую пластину, размещаемую в ванне параллельно к лицевой поверхности детали. После этого прибор включается в сеть.

Весь процесс может занимать от двух минут до получаса в зависимости от силы тока и площади рисунка. Глубину травления следует контролировать, периодически вынимая деталь из ванны. При этом не забываем отключать питание.

По окончании процесса защитное покрытие можно удалить подходящим растворителем и оценить результаты работы. Благодаря хорошей адгезии протравленной поверхности возможно создание цветного рисунка.

Для этого вся поверхность изделия задувается из баллона нитроэмалью, а после ее высыхания протирается куском чистой кожи, войлоком или другим безабразивным материалом. С полированной поверхности краска удаляется, оставаясь только во впадинах.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Инструкция по жидкому травлению ножа

Химический способ проще, не нужно использовать элементы питания. Необходима сильная агрессивная среда. Уже озвучивалось, что способ опасен своими газообразными выделениями. Раскрыть окно или обзавестись хорошей вытяжкой просто необходимо. Снаряжение для безопасности:

• резиновые перчатки;
• респиратор;
• защитные очки;
• рабочий халат.

Избегать попадания на слизистые оболочки тела. Промывкой водичкой не обойдётся. Химический ожог – страшная вещь. С экипировкой разобрались, теперь дело за материалами:

• изоляционная лента;
• лак для ногтей, маркер;
• шлифовальный станок;
• дистиллированная вода в ёмкости;
• пластиковый контейнер;
• растворитель, ацетон;
• запас хлорида железа;
• ватные палочки и диски, зубочистка;
• наждачка различного зерна.

Нож необходимо подготовить заранее. На цельном изделии защитить рукоять изолентой, разборное – разобрать и работать с клинком отдельно.

Создание защитного слоя

Узор необходимый перенести на изделие, требуется обвести защитным слоем. Учитывая, что на участке с покрытием – реакция проходить не будет, и металл останется светлым. Изначально набросок сделать маркером, а затем покрыть лаком для ногтей. Это наилучший вариант. Лак затем можно скорректировать для ровности линий и самого узора.

Узоры для травления на ноже.

Не стоит стесняться фантазировать, уникальность проведённой работы зависит и от личностных качеств мастера. Используйте лаки различных оттенков, они хорошо видны на поверхности изделия. Рисунки и эскизы для травления на ножах, в свободном доступе на тематических интернет ресурсах, или используйте узор с картинки выше.

Приготовление раствора

В обязательном порядке используем средства индивидуальной защиты. При работе с кислотой необходим под рукой раствор соды, она пригодится при попадании агрессивного вещества на кожу. Правило всех химиков – кислоту льём в воду, ни в коем случае не в обратном порядке:

1. Соотношение хлорного железа и воды, необходимо получить 50/50. Это оптимальный вариант, но для ускорения реакции дозволено применить и другие пропорции.
2. Пластиковый контейнер не следует наполнять целиком, учтите помещение туда изделия. Налив немного дистиллированной воды – столько же наливаем хлорного железа.
3. Пометьте контейнер словами «Кислота», будьте с ним осторожны. Металлическая ёмкость – не подойдёт, есть вероятность вступления в реакцию с раствором.

Учтите, что разведённая жидкость послужит не один раз, десяток клинков реально в ней обработать. По окончании разведения раствора следует перейти к следующему этапу.

Процесс травления

Для получения качественного результата рекомендуется при погружении клинка, производить движения в жидкости. Процесс будет выглядеть, как аккуратное полоскание изделия в растворе. Прикасаться к клинку строго запрещено. Оставлять на длительное время в нём, также не рекомендуется.

Процесс травления ножа.

Профессионалы травления утверждают, что необходимо многократное, недлительное погружение изделия в агрессивную среду. Выглядит это так:

• следует погрузить клинок на 20 секунд;
• вынуть на воздух, на то же время, что и было погружение;
• быстрая промывка под водой из водопроводного крана;
• держим на воздухе 20 секунд;
• и затем опять погружаем в раствор на прежний промежуток времени.

Так добивается постоянный контроль протравки, круговой процесс необходимо выполнить несколько раз. Общее время проведения клинка в кислоте не должно превышать 10 минут. Не следует забывать, что все временные интервалы зависят от стали и состава раствора.

В заключении процесса необходимо хорошо промыть изделие проточной водой, снять защитный слой с помощью ацетона или растворителя. Пройтись наждачной бумагой по клинку начиная от крупного зерна 400 ед. и заканчивая 2000 или 2500. Довести до блеска поможет войлочный круг на шлифстанке.

Предыдущая
Заточка ножейТочилка для ножей Викторинокс
Следующая
НожиТемляк для ножа своими руками

Что получится в итоге: насколько качественным будет рисунок

Если всё было сделано правильно, рисунок ничем не будет отличаться от того, который был на бумаге. При этом качество изображения не зависит от его сложности и количества мелких деталей. Если травление не принципиально, то можно оставить рисунок таким, каким он получился. Конечно, такое изображение не слишком устойчиво к агрессивным чистящим средствам и высоким температурам, но при отсутствии таких факторов он может продержаться до полугода. Это изображение тигра я решил оставить в виде простого рисунка.

Рисунок получился идеальным, и я решил оставить его именно в таком виде, не прибегая к травлению

Что касается травления, то для первых опытов с металлом лучше выбрать нечто более простое, особенно, если нет художественного образования или опыта гравировки по металлу. Но статья была бы неполной, если бы я не рассказал в ней о том, как произвести травление на металле, чтобы рисунок уже не стёрся никогда. Об этом я расскажу на примере другого кухонного ножа и более простого изображения – с художественным образованием у меня отношения не сложились, в отличие от технических и точных наук.
