Труба на крыше дома — варианты размещения

Как и чем заделать дырки в шифере?

Выбор способа восстановления кровельного покрытия зависит от размеров повреждения и его типа. Выделяют 3 способа ремонта поврежденного покрытия:

— Кардинальный ремонт (замена всей кровли и стропильной системы). Данный способ используют в случае если сильно повреждены стропила и кровельное покрытие. Также его используют при полной смене кровельного материала на другой, который требует другого устройства конструкции стропильной системы и обрешетки.

— Выборочная замена листов. В этом случае производят замену листов с дырами, сколами и трещинами. Также нужно проверить состояние конструкций крыши.

— Выполнение косметического ремонта, который заключается в заделке дыр и других мелких дефектов. Для этого нужно накладывать заплаты либо заделывать трещины с помощью специальных смесей.

Но все же чем заделать дыры в шифере чтобы достичь максимального эффекта? Можно купить готовую смесь либо изготовить ее самостоятельно.

Сначала рассмотрим второй случай.

Первым делом очищаем ремонтируемую поверхность от мха и скопившегося мусора. Затем как следует помыть ее мощной струей воды. Во время просыхания поверхности изготавливаем смесь, состоящую из цемента, асбеста и клея ПВА.

Сначала покупаем асбест в готовом виде либо натираем его из куска шифера на терке. Асбест вреден для организма, поэтому при выполнении данной работы нужно защитить дыхательные пути. Для изготовления самой смеси берем 3 части асбеста, 2 части цемента и раствор из ПВА и воды в соотношении один к одному. Усердно перемешиваем полученную смесь, пока она не загустеет до консистенции сметаны.

Заделывать дыру в листе нужно следующим образом:

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Герметизация металлическим патрубком – как закрепить правильно

Кроме эластичной проходки можно использовать металлические проходные патрубки, которые также помогают решить проблему, как крепить дымоход на крыше. Их можно приобрести в строительных магазинах. С помощью этого элемента обустраивают проход дымовой трубы через плоскую кровлю. Чаще всего патрубки выполнены из легированной стали, их подбирают в соответствии с углом наклона крыши.

Монтаж проходного патрубка из металла выполняют следующим образом:

• Маркером на поверхности крыши делают разметку и вырезают отверстие нужного размера для выхода дымохода на крышу. Для резки можно воспользоваться болгаркой или специальными ножницами, отступая внутрь окружности на 1-2 см.
• Освобождают проход для дымовой трубы, убирая гидроизоляционный материал и утеплитель. При необходимости спиливают элементы стропильной системы.
• На крыше со стороны чердака фиксируют огнестойкий материал с отверстием для трубы и размером, превышающим диаметр дымохода на 15-20 см.
• Трубу вставить в отверстие и соединить с проложенным дымоходом, место стыка затягивают хомутом.
• Патрубок надевают на дымоход и фиксируют к поверхности крыши с помощью герметика или саморезов.
• Трубу наращивают новыми сегментами до достижения необходимой высоты.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Требования к гидроизоляции

Некоторое время назад мастера для изоляции узла вывода печной трубы использовали подручные средства, оставшиеся от кровельных работ. В настоящее время строительные магазины располагают огромным ассортиментом материалов, устройство и приспособлений, с помощью которых гидроизоляция печной трубы легко производится своими руками. К ним предъявляются следующие требования:

• Устойчивость к воздействию влаги. Так как дымоход находится на крыше, на него постоянно воздействует атмосферная влага. Чтобы она не вывела из стоя изоляцию, материал, из которого она изготавливается, должен обладать высокими влагостойкими и антикоррозионными качествами.
• Устойчивость к перепадам температуры. Дымоход печи может нагреваться до температуры 500-600 градусов, поэтому гидроизоляционные материалы должны обладать низкой теплопроводностью и толерантностью к ультрафиолету.
• Износостойкость. Так как основная масса кровельных материалов обладает сроком службы, составляющим 15-20 лет, то материалы и доборные элементы также должны служить долго, чтобы не производить замену каждые 2-3 года.
• Совместимость с кровельным материалом. Для заделки стыков между дымоходом на крыше из металлочерепицы, профнастила и фальцевой кровли используют оцинкованные доборные элементы, для керамической черепицы – керамические, для мягкой черепицы – гибкие, битумные.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

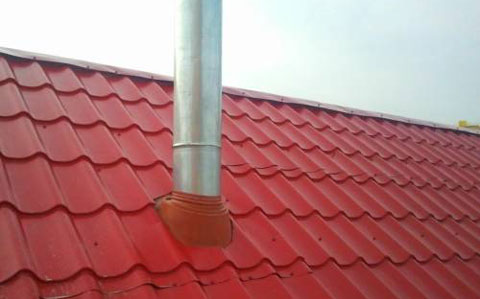

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

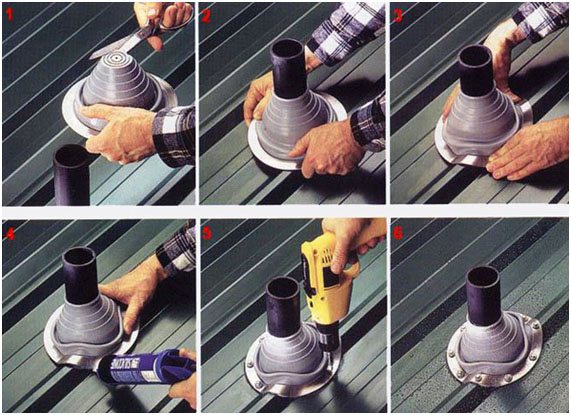

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу

Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Циркуль;
• Металлические листы;
• Саморезы.

Этапы работы:

1. Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
2. Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
3. Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
4. Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
5. В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
6. К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Дальнейшая последовательность действий:

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Модульный дымоход

Устройство модульного дымохода.

Есть и альтернативный вариант организации прохода дымохода через крышу. Он заключается в использовании специального металлического комплекта, который можно легко приобрести в специализированном магазине. После того как выполнен монтаж, называться полученный результат будет «разделка». Она полностью выполнена из нержавеющей стали и состоит из таких составляющих:

1. Кровельный проход. Представляет собой лист металла с приваренным к нему фартуком. Он укладывается непосредственно на поверхность крыши.
2. Юбка. Монтаж ее необходим по причине различия в размерах дымоходной трубы и фартука. Она защитит крышу от проникновения осадков внутрь конструкции.
3. Хомут под растяжки. Используется, если был выполнен монтаж высокой трубы, для дополнительной надежности ее закрепления на крыше.
4. Дефлектор. Существенно усиливает тягу в дымоходе, используя потоки поднимающегося вверх воздуха.

Модульный дымоход может быть использован только в случае, если температура выделяемых газов не превышает 500 градусов. Если котел или печь топится углем, то использование металлических компонентов категорически запрещено.

Все соединения дымохода и кровли должны выполняться с помощью гибких деталей, чтобы в случае любого разрушения крыши он остался стоять на своем месте. Крыши с высоким градусом уклона требуют установки дополнительных снегоуловителей, без них дымоход может быть просто снесен во время схода небольшой лавины снега.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.

Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.

Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Разновидности герметиков

Для того чтобы герметик выполнял свои защитные свойства долго, он обязан быть термостойким и влагостойким, поэтому нельзя для этих целей покупать обычные силиконовые либо битумные материалы. Для этого приобретают особый термостойкий силиконовый материал или тиоколовый термостойкий состав, имеющего температурный показатель доступности до 1300С. Хорошая текучесть и эластичные свойства позволяет герметику глубоко проникать в самые недоступные трещины и швы, заполняя их.

Силиконовый герметик для высокотемпературных поверхностей трубы изготовлен с добавлением оксида железа и выпускается двух видов: кислотный либо нейтральный. Первый при отвердевании образует агрессивную уксусную или этановую кислоту, что делает его непригодным для нанесения на поверхности неустойчивых к коррозии металлов, например, низколегированной стали со слабыми антикоррозионными свойствами. В этих случаях покупают только нейтральные герметики, которые отвердевают с выделением спирта и воды. Обычно, такие изоляторы имеют большой гарантийный срок до 20 лет.

Силикатные герметики выдерживают максимальную температуру около 1500 С. Они, в отличие от упругих силиконовых составов, после завершения процесса отвердевания создают прочный твердый слой. Поэтому при смещении узлов конструкции могут образовываться трещины.

Высокотемпературные пасты выпускаются со стандартной расцветкой:

1. Красно-коричневая, которую иногда называют автомобильной. Коричневая выдерживает температуру в 600 С, а красная – до 350 С.
2. Черная или печная, работающая в зоне температур до 1500 С покирпичному газоходу.

Важнейшей характеристикой при выборе герметиков по требованиям ГОСТ является экологическая безопасность, как правило, от этого параметра будет зависеть цена на пасты. Обычно, дешевые выделяют при нагреве опасные вещества.

В торговой сети сегодня, возможно, приобрести готовые комплекты для гидроизоляции швов, что значительно упрощают работу.

Популярные средства для герметизации дымоходных труб:

1. Железные фартуки — самые распространённые, применяются для квадратных дымоходов. Выполняются в виде сборного устройства из стального уголка, прикрепляемого к крышному скату и дымоотводу.
2. Резиновые воронкообразные уплотнители для дымоходов круглого или овального сечения. Они устанавливаются на дымоходе методом натяжения, плотно облегают его и закрепляются к обрешетке сквозь рулонное покрытие.
3. Мембраны в форме полос приклеиваются по окружности/периметру трубы с защитной целью от поступления воды.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.
