Труба на крыше из профнастила

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Герметизация

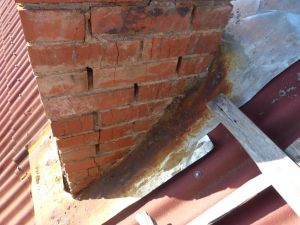

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения

Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

• Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
• Потом одевают прокладку.
• Для фланца выбирают нужную форму.
• Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

1. Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
2. Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
3. Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
4. Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

• проходы через кровельный пирог должны быть пожаробезопасны;
• подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Читайте по теме:

Как покрыть односкатную крышу профнастилом?

Хотите знать, в чем преимущества односкатной крыши из профнастила? Нужна информация, как ее сделать своими руками? Необходимо знать особенности односкатной кровли из профлиста? Читайте статью!

Кровля крыши профлистом своими руками

Все о том, как сделать крышу из профнастила своими руками, без помощи специалистов. От выбора профлиста и его доставки до крепления и техники безопасности. Краткая и удобная инструкция по изготовлению крыши из профнастила, содержащая описание всех этапов строительства.

Устройство ендовы крыши

У Вас сложная кровля? Тогда вам обязательно нужно знать, как правильно сделать ендову. Читайте статью и узнайте, как сделать ендову для кровли из профнастила, каково ее устройство и как ее загерметизировать.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

https://youtube.com/watch?v=sq_0rFRMc70

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

• оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
• Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
• В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
• Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
• Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
• Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.
