Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

1. Проведение расчётов.
2. Укладывается гидроизоляция.
3. Создаётся контробрешётка.
4. Крепятся кронштейны к водостоку.
5. Монтируется обрешётка.
6. Ставится карнизная планка.
7. Присоединяется ендова.
8. Укладываются и фиксируются листы материала.
9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

1. Вычислению площади каждого ската;
2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
4. Подсчёту числа листов в линии (ряду).
5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой:

Для самих работ понадобятся следующие инструменты:

1. Ножницы по металлу.
2. Электрическая дрель.
3. Шуруповёрт.
4. Рулетка.
5. Молоток.
6. Специальная лента для монтажа.
7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

• материалов для гидроизоляции;
• кровельных планок;
• аэророликов;
• коньковых и торцевых планок;
• досок 2,5 х 10 см;
• направляющей доски;
• саморезов и уплотнителей для них.

Укладка гидроизоляции

Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата со стороны утеплителя.

Схема обустройства такова:

Схема устройства теплой крыши (кровельный пирог)

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

1. Опоры для работников при создании главной обрешётки.
2. Защита гидроизоляции от повреждений и обрешётки от влаги.
3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке:

1. На стропила, уже покрытые защитой от воды, прибиваются бруски. Дистанция между ними идентична расстоянию между стропилами. Для крепежа применяются оцинкованные гвозди с шагом 30 см.
2. В зоне конька окончания брусков спиливаются, чтобы добиться их плотного примыкания друг к другу. Их угол обуславливается углом скатной крутизны.
3. В ендове обрешёточные рейки ставятся на дистанции 10 см от внутреннего угла с двух сторон. Здесь они монтируются к продольным доскам.

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме:

1. Установка воронки и ближайших желобов.
2. Фиксация кромок желобов к плоскости ветровой доски – применяются саморезы.
3. Крепление п.1 , пока профили этих элементов полностью не совпадут.
4. Монтаж желобных профилей на кронштейны со стыковкой.
5. Заполнение пустых торцов заглушками.
6. Соединение труб и воронок с помощью отводов.
7. Установка кронштейна для размещения трубы.
8. Обозначение вектора монтажа водосточной системы дял монтажа вертикальных элементов конструкции.

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Преимущества и недостатки

Металлочерепица имеет как достоинства, которые делают ее популярной среди потребителей, так и определенные недостатки, которые необходимо знать заранее каждому, желающему проводить монтаж металлочерепицы своими руками. К основным положительным моментам применения черепицы из металла можно отнести следующее 5 особенностей.

Экономическая выгода. Это относится и к цене изделия, и к его расходу, а также к сроку службы, ведь замена кровельному покрытию понадобится довольно нескоро. Однако, стоит учитывать, что экономный расход возможен лишь в случае монтажа двускатной либо четырехскатной крыши простой конфигурации. Если же, кровельная система имеет сложный вид, со множествами геометрическими фигурами в конструкции, то расход существенно увеличивается, как и отходы материала.
Малый вес покрытия и кровли в целом. Вес 1 м2 металлочерепицы варьируется в пределах 3-6 кг, что существенно ниже натуральной черепицы или шиферных листов. То есть монтаж листов металлочерепицы не потребует установки усиленного фундамента или максимально прочных несущих стен.
Стойкость к факторам среды. Состав металлочерепицы позволяет ей длительное время находиться под воздействием негативных погодных явлений и при этом эффективно выполнять свои функции. Однако, в конкретных условиях требуется подбирать и особые виды черепицы. В частности, далеко не все полимерные защитно-декоративные покрытия способны выдерживать длительное пребывание под прямыми лучами солнца

Именно поэтому важно узнать все характеристики и особенности материала еще на этапе приобретения.
Стильный и эстетичный внешний облик как кровли, так и строения в целом. Экстерьер дома может быть выгодно подчеркнут дизайном черепицы из металла, при этом цвет покрытия можно выбрать, как и в один цвет с фасадом, так и кардинально отличаемым от него

Современная продукция может иметь широкий цветовой диапазон, а также различную фактуру и конфигурацию. То есть листы могут отличаться по форме волны, дизайну профиля, иметь матовую или глянцевую поверхность, покрываться каменной крошкой и так далее.
Безопасность металлочерепицы. Это относится, прежде всего, к пожаробезопасности, ведь металлическое основание покрытия не способно возгораться или поддерживать горении. Конечно, если огонь все же перекинется на кровлю, полимерные слои не смогут ему противостоять и настил не будет пригоден для дальнейшей эксплуатации. Также можно отметить и экологическую безопасность продукции, ведь даже при нагревании в атмосферу не выделяются вредные соединения.

Разумеется, это далеко не все преимущественные характеристики металлочерепицы. Можно отметить и тот факт, что кровля из металлочерепицы своими руками довольно легко устанавливается, даже без наличия особых навыков или специализированных инструментов. В некоторых случаях не потребуется и демонтаж старой кровли, материал может быть уложен уже на имеющееся покрытие. Ну и конечно, стоит также сказать и о том, что укладку черепицы из металла можно производить в зимнее время, то есть при отрицательных температурах, что особенно актуально для регионов с коротким летом. Черепица не гниет, не покрывается плесенью и ее эксплуатационный период измеряется многими десятками лет.

Говоря о положительных моментах использования металлочерепицы для монтажа кровли, важно знать и недостатки этого материала. Об одном из них уже было сказано, речь о том, что на кровельных системах сложной конфигурации возможно образование большого количества отходов и остатков, которые не пригодны для дальнейшего монтажа

Но, пожалуй, самым значительным минусом материала для многих потребителей становится его шумность. Ведь слой металла не способен поглощать шум от дождя, града или ветра и в помещениях он будет отчетливо слышан. На самом же деле все обстоит именно так только в случае, если нарушены правила монтажа металлочерепицы. То есть не были произведены должным образом процедуры звукоизоляции и утепления. Когда же весь процесс установки черепицы из металла выполняется с соблюдением технологии, то даже на мансардном этаже звук от осадков еле различим. Можно отметить и такой минус материала, как возможность коррозийного образования. Ржавление металла происходит при нарушении защитного покрытия, а также при выборе изделия, в котором слой оцинковки составляет менее 220 г/м2. Чтобы избежать подобных проблем стоит дополнительно окрашивать все разрезы, которые будут находиться под открытым воздухом, а также выбрать правильный материал еще до его приобретения.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Термоизоляция в процессе монтажа крыши из металлочерепицы

Когда речь идет об устройстве крыши из металлочерепицы, теплоизоляционный материал призван решить сразу две задачи – сократить потери тепла, а также снизить уровень шума, который производят капли дождя, попадаю на поверхность. Для этого на стропила сначала укладывают пароизоляционный материал, а затем уже слой теплоизоляции

При этом важно, чтобы толщина слоя не превышала 25 см. Сверху крепят антиоксидантную пленку, фиксируя ее при помощи деревянных брусков прямо к стропилам

Такой «пирог» — максимально эффективная система теплоизоляции кровли, которую допускает технология монтажа металлочерепицы. Что же касается выбора теплоизоляционного материала, то здесь есть несколько вариантов, которые зависят от стоимости, качества и производителя.

Схема кровельного пирога под металлочерепицу

Монтаж металлочерепицы

Установка листов металлочерепицы – это отдельный и довольно сложный пункт, с которым стоит ознакомиться подробнее, прочитав соответствующую статью. Если же говорить об этом вкратце, то можно выделить две схемы монтажа данного кровельного покрытия.

В том случае, если листы металлочерепицы перекрывают скат крыши, монтаж выполняется по следующему алгоритму:

Установка листов начинается с конька;
Первый лист примеряется на свое место относительно торца и карниза крыши (относительно последнего лист должен выступать хотя бы на 5 см);
Следом монтируются профильные листы (направление монтажа неважно, но обязательно должен соблюдаться правильный замок металлочерепицы, нахлест листов);
После соединения каждых трех листов нужно проверять их на предмет того, параллельны ли они карнизным свесам;
Используемые для крепления листов саморезы закручиваются в верхнюю точку бокового нахлеста.

Если же длина скатов крыши превышает длину листов металлочерепицы, то установка покрытия будет выполняться таким образом:

• Первым делом нужно состыковать листы материала по длине;
• Четыре первых листа выравниваются относительно торца крыши;
• Каждый квадратный метр черепицы крепится саморезами (на это уходит 6-8 саморезов);
• Нижняя часть листа крепится в изгиб волны на участке прилегания черепицы к обрешетке;
• Крепление листов осуществляется через волну, а ряды саморезов располагаются в шахматном порядке.

Монтаж обрешётки и усилительных досок

Перед монтажом металлочерепицы нужно сделать обрешётку. Первая доска выполняется с сечением равным высоте гребня, поскольку на него укладывается верхняя часть листа металлочерепицы. Его укладка должна быть параллельной плоскости карниза. При этом дистанция первых 2-х брусьев обрешётки отводится в 28 см, а остальных – в 35 см.

На этом этапе следует предусмотреть точки установки остальных звеньев конструкции на крыше. Так, следует позаботиться о креплении коньковой доски. Для этого над стропилами устанавливают 2 бруска на взаимной дистанции в 50 мм.

В участках расположения дымохода, стыка скатов, чердачных окон, доски обрешётки устанавливают всплошную.

При укладке кровли металлочерепицей иногда прибегают к установке фронтонных свесов. Они представлены горизонтально направленной обрешёткой, расположенной по длине свеса. Помимо этого, в промежутке конькового бруса и карниза устанавливают крепёжный брусок в качестве опоры для торцовой доски, заблаговременно покрытой изоляцией. Свес подшивается к брусам, соединяющим поперечную планку и стропила. Помимо этого, торцевой доской полностью закрывают гребни металлочерепиц, обрешётку и контробрешетку.

Способы установки

Выбрать подходящий тип кровли и тщательно рассчитать его параметры – только половина решения

Важно выяснить, как лучше уложить металлочерепицу. Это надежный материал, но если будет допущена ошибка при укладке, уже через несколько месяцев всю работу понадобится переделывать заново

Есть два проверенных временем варианта монтажа: по одному ряду и по несколько рядов одновременно. Независимо от выбранного пути, 2,3 или 4 листа собирают в блок, прикрепляя друг к другу на короткие саморезы.

Затем их присоединяют к обрешетке, стараясь попасть как можно выше. Тогда появится возможность крутить блок вокруг центральных саморезов, выравнивая укладку листов для их оптимального выставления. Если выбран монтаж по одному ряду, самый первый лист становится направляющим для всей полосы. Его выравнивают по карнизам и торцам скатов, а для большего удобства крепят на саморез у конька. Второй лист требуется положить слева в нахлест на первый.

Потом эти делали соединяют между собой при помощи шурупа: он вводится поверх волны под всеми поперечными складками. Такой метод позволяет выложить блоки из пары или двух пар листов. К сведению: завершающий каждую полосу лист не прикрепляют к основанию, пока не разровняют следующий пакет металлочерепицы. Установка в несколько рядов существенно отличается – работают справа налево, но все так же первый лист ровняют, ориентируясь на карнизы и торцы. Второй фрагмент металлочерепицы должен перекрыть первый, и их крепят на общий саморез у конька посередине листа.

Стык между частями покрытия зажимают винтами, которые вводятся в вершину волны. Третий лист ряда ставится левее первого. Чтобы накрывать крышу было удобнее и легче, стоит начать с той стороны, где отсутствуют скосы и срезы, другие детали кровли, которые потребовали бы разрезать лист. Кладут материал, двигаясь к косым конькам или к разделяющей скаты ендове. Четвертый лист накладывается на третий и их связывают короткими саморезами, но не прикручивают к обрешетке (ведь понадобится еще корректировать геометрию выложенного блока).

Особенности монтажа доборных элементов ↑

Более подробно остановимся на таких этапах монтажа кровли, как устройство конька, ендовы крыши из металлочерепицы.

Как установить вентилируемый конек

Отметим основные принципы монтажа:

• Перед укладкой коньковой планки следует позаботиться об вентиляции подкровельного пространства.
• Если кровля имеет пологие скаты, то вопрос можно решить установкой аэролика, конструкция которого одновременно уменьшает вероятность попадания осадков под конек.
• В случае точечных вентиляционных продух, проделанных в коньке, их необходимо уплотнить.
• Планки плоского конька укладывают с нахлестом, полукруглый – фиксируют по линиям металлопластикового профиля.
• Для щипцовых кровель необходимо предварительно четко просчитать, насколько сочетаются выбранная модель конька и уклон кровли.
• Для кровель с трапециевидными или треугольными скатами коньковые узлы устраивают, подгоняя планку к уклону хребта, их сгибают или разгибают по необходимости.

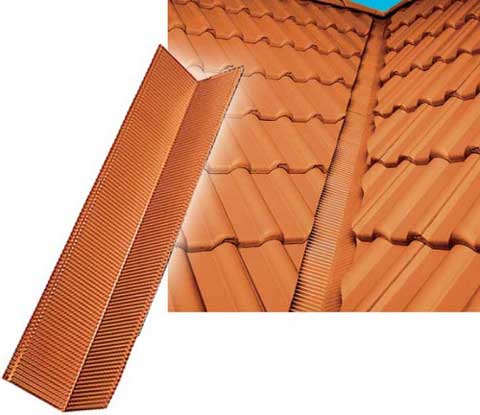

Особенности устройства ендовы

Для усиления ендовы обрешетку дополняют досками, которые укладывают между элементами основной. Планки ендовы монтируются с нахлестом в 0,2-0,3 м, начиная от карниза по направлению конька. Планки устанавливают на уже смонтированный капельник. Нижнюю необходимо обрезать чуть ниже, чем уровень карниза. В дальнейшем ее отбортовывают. Под последней и коньком используют уплотнитель.

Металлочерепицу, которая граничит с ендова, обрезают, не доходя до оси последнего на шесть-десять см с одной и другой стороны.

Для крепления используют саморезы, которые фиксируют в штатных местах. При креплении обрезанных листов, места крепежа на них и на планке ендовы выбирают так:

• на профиле – по низу волны на 10–15 мм ниже линии штамповки;
• на планке – отступив от оси самое меньшее на 25 см.

Важно
Если при фиксации отступить от штатных точек, то между крепежными элементами и поверхностью остается зазор, который, как правило, приводит к протечкам в этих местах.

Наименьшее расстояние между саморезами и осевой линией ендовы должно составлять 0,25 м. Саморезы не должны проходить ближе 25 см к осевой линии.

Часто места разрезов кровельных листов украшают декорирующими накладками. При их монтаже следуют нескольким правилам:

• укладку выполняют, начиная снизу;
• накладки устанавливают с наименьшим нахлестом в 100 мм;
• уплотнителя между кровельными листами и накладками не требуется.

На заметку
Поскольку косые резы металлочерепицы остаются под декорирующей накладкой, то сильно снижен риск задувания снега на этих участках. Вода со скатов собирается под накладкой и далее продвигается по центру сгиба ендовы

Немного информации о ендовах

Комплектация металлочерепицы планками ендовы необходима для герметизации внутренних углов кровли. Они представляют собой некий желоб-лоток, который образуется внутри угла кровли вдоль ската. В процессе эксплуатации крыши он будет удерживать очень большие нагрузки, образующиеся вследствие накопления снежных осадков, а также во время проливных дождей.

Нижняя ендова имеет широкие согнутые планки, угол которых определяется сопряжением скатов. Ее монтаж осуществляют до укладки металлочерепицы.

Крепление планки проводят на сплошную обрешетку, собранную из досок 150×25 мм. В первую очередь на обрешетку укладывают гидроизоляцию, после чего крепят планку нижней ендовы саморезами через каждые 30 см. При этом отдельные элементы стыкуют с перекрытием в 10 см.

Если в месте стыковки скатов получается практически плоский угол, осуществлять его герметизацию будет несколько сложнее. Для герметизации можно взять пористый утеплитель.

Верхнюю ендову кладут на торец внутреннего угла и крепят саморезами таким образом, чтобы они не прошли сквозь середину планки нижней ендовы. В противном случае герметичность соединения будет нарушена, существенно увеличится риск протечек. Образованные просветы между верхней планкой и кровельным покрытием закрывают пористым утеплителем.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

• шуруповерт;
• электродрель;
• ножницы для резки металла;
• измерительная рулетка;
• молоток;
• маркер;
• монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.
