Монтаж тройной розетки своими руками. как проводить работы

Содержание:

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.


Крепление подрозетника в гипсокартоне

Правила выбора розеток для пола

В настоящее время используется довольно большое количество электроустановочных изделий для пола. Они используются для подключения различных устройств: телефонов, компьютеров, телевизионного оборудования и др. Изготавливают их из самых разных материалов. Чтобы приобрести максимально подходящую модель, нужно проверить ее по нескольким критериям:

  • Степень влагозащиты – чем она выше, тем лучше устройство защищено от проникновения воды. Для сухих помещений подойдут устройства с невысоким индексом, для влажных следует выбирать максимальную защиту.
  • Необходимая глубина крышки – она может варьироваться от 6 до 26 мм. Зависит этот параметр от высоты заливки или фальш-пола и используемой отделки.
  • Необходимое количество розеток. Могут быть одиночные и парные модули, также встречаются объединения из 4, 6, 8 и 12 устройств.
  • Учет типа розетки.
  • Цвет – обычно подбирается под отделку пола или интерьер всей комнаты.
  • Модификация – простая розетка в пол, лючок, колонна, миниколонна.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: На какой высоте устанавливать розетки и выключатели?

  • Материал, из которого изготовлена розетка. Чаще всего встречаются сталь, пластик, латунь, алюминий. Чтобы не переплачивать за ненужные функции, нужно знать несколько особенностей устройства. Так, пластиковые модели мало уступают своим металлическим «собратьям» по уровню прочности и износостойкости: они способны выдержать нагрузку до 300 кг. На бытовом уровне это практически незаметная разница. Зато при обустройстве офисов и проходных мест отдать предпочтение следует металлическим устройствам: они более выносливые и долговечные.
  • Удобство открывания крышки устройства, плотность прилегания.
  • Необходимое количество – 1, 2, небольшой розеточный блок или колонна.
  • Условия эксплуатации.

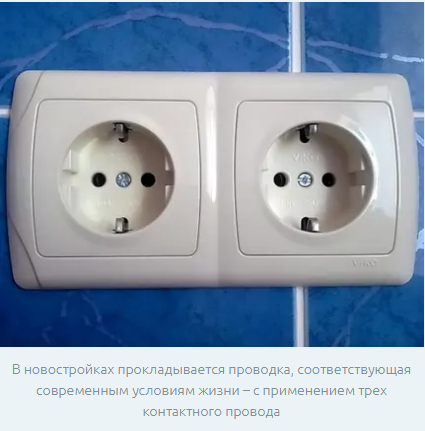

Подключение розетки в трехпроводную сеть.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников.

При отсутствии такового — отключается общий.

Если коронки под рукой нет, можно обойтись без нее. Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Расположение фазного и нолевого провода показано в качестве примера. Если всё сделано правильно, то не должно остаться никаких зазоров.

Что нужно знать перед тем, как подсоединить розетку двойную?

Расположение фазного и нолевого провода в розетке. Схема подключения розетки с трехклавишным выключателем Выключатель отключен на его входа через лампочки приходит ноль Выключатель включен через него фаза поступает на лампочки Фото косоплета на пять жил.

Запрещается наличие в розетке перегнутых или выступающих концов проводки. Еще одно правило подключение проводки. Расстояние от одной точки до другой должно составлять не меньше 7 см.

2. Подключение розетки в трехпроводную сеть.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение.

Один из них подключается к фазному проводу одного светильника, другой к другому. Это не всегда удобно и не всем нравится такой эстетический вид.
как подключить двойную розетку к 220В

Поэтапность: как разобрать розетку

Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.

Действия

  1. Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
  2. Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
  3. Далее надо будет выкрутить ещё 2 винта, которые отвечают за «усики» розеток.
  4. Следующим шагом надо вытащить розетку из ниши, в которой она «сидит» и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.

Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.

Монтаж розетки своими руками

Существует два типа прокладки линий, скрытая и поверхностная. Главным параметром при выборе, будет характеристики помещения в котором будет производиться монтаж.

Поверхностная проводка монтируется поверх стены, разными способами крепления. Плюсами такого варианта являются:

  • При наружном монтаже потребуется меньше сил и денежных средств на косметический ремонт и сокрытие следов прокладки линии.
  • Не придётся делать штробу в стене.
  • Потребуется меньше времени для монтажа.

Недостатки:

  • Отсутствие эстетики, при прокладывании линии поверх стены, даже при использовании коробов и кабель каналов.
  • На такую проводку будут влиять внешние факторы и также имеется риск повреждения провода.

При обустройстве проводки открытым методом есть разные варианты прокладки провода, по поверхности потолка или стены, в специальных коробах, плинтусах и пластиковых или металлических гофрах.

Последовательное подключение розеток производится при помощи шлейфа или по методу звезды с помощью распределительной коробки. Выбор зависит от возможности кабеля, удобства монтажа и требуемой подачи мощности на электроприборы.

Для обустройства скрытой розетки для начала делается борозда в стене, куда устанавливают провод, далее производится монтаж подрозетника. Для его установки потребуется цилиндрическое углубление в стене, оно выполняется при помощи специализированного бура дрели, так называемой коронки. Для этого необходимо:

  1. Произвести разметку местоположения будущего места установки розетки, соблюдая требования электробезопасности: от потолка минимум 150 мм, от мест установки газового оборудования до сетей электропитания — не менее 500 мм.
  2. Закрепить коронку в дрель, и начать сверление по разметке.
  3. Закончить процесс сверления, когда основание коронки упрётся в стену.
  4. При помощи зубила либо перфоратора сделать выборку сердцевины отверстия.
  5. Выровнять тыльную часть отверстия.

Далее, требуется произвести примерку подрозетника. В случае если он заходит в отверстие и держится плотно, нужно удалить заглушки и завести кабель внутрь, и после этого всю тыльную сторону подрозетника заполнить раствором алебастра и закрепить окончательно в отверстии до момента засыхания раствора.

Удлинение провода

Данный метод предполагает удлинение линии электропитания с помощью новой штробы. Удлинить провод можно несколькими способами, все будет зависеть от металла жил, их сечения, номинального количества проводников.

Зачастую соединение осуществляется с помощью:

  • клеммных колодок;
  • пружинных клемм;
  • пластиковых колпачков;
  • скрутки и пайки.

Пошаговая инструкция, как перенести розетку этим способом будет следующей:

отключите питание розеточной группы;
с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
уберите декоративную крышку, осторожно вытяните корпус из штробы в стене;
наметьте линию, по которой будет осуществлено перфорирование стены;
с помощью перфоратора сделайте штробу к новому месту подключения;
удлините профиль, скрепив жилы любым из вышеописанных способов;
в старой штробе обустройте распределительную коробку, уложите в неё участок провода, содержащий скрепление;
вмонтируйте подрозетник и подключите розетку к электросети.

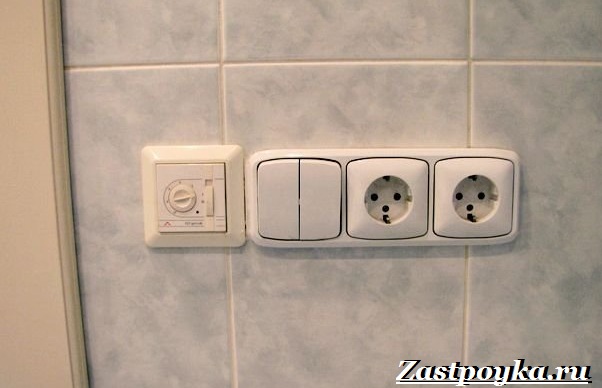

Инструкция по установке

  • Подготовка отверстий под розетку с тремя выключателями и под провода. Если устанавливается накладной блок, необходимо позаботиться о том, чтобы под ним находился негорючий материал.
  • Корпус блока разбирается, снимаются клавиши, защитная шторка с розетки, на стене фиксируется основание устройства.
  • Обесточивается помещение.
  • Трехжильный от на 2,5 подключается к розетке, а на 1,6 – к выключателю.

    Большой выбор моделей позволяет выбрать вариант на любой вкус
    – от влагозащищенного до декоративного, с индикаторами, защитой от детей, USB-выходом, светодиодными вставками и другими удобными функциями.

На первый взгляд, подключение трехклавишного выключателя может вызвать сложности и непонимание у человека, который не каждый день возится с электричеством. На самом деле в этом нет ничего сложного. Если вы хоть раз устанавливали выключатель, то знаете, что в одинарном всего одна выходная клемма, а в двойном – две. Так вот, трехклавишный выключатель отличается лишь тем, что у него целых три выходные клеммы.

Это очень экономит место на стене, особенно когда такой выключатель соединен с розеткой в корпусе. Согласитесь, очень удобно включать/выключать свет с одного места в разных уголках (в туалете, коридоре и ванной комнате) или регулировать яркость света нескольких лампочками, разными светильниками или зонами освещения в одной комнате/помещении. Что, кстати, поможет сэкономить электроэнергию на 20-30 %.

Установка розеток

По типу установки розетки делятся на встраиваемые и накладные. Для первых приходится выдалбливать в стенах отверстия. В них заводится тело розетки. Крышка сравнивается с плоскостью стены.

На фото встраиваемая розетка

Впрочем, встроить розетку можно и в мебель, к примеру, шкаф. В столешницы монтируют выдвижной подтип фурнитуры. В состоянии покоя она вровень с плоскостью. Отверстие, как правило, герметично закрыто крышкой.

Особенно актуально для кухонных столешниц. Что, если в розетки на ней попадет вода? Встроенные модели исключают это, открываясь и выдвигаясь в нужный момент.

Встраиваемые розетки бывают для горизонтальных и прочих поверхностей. Для последних выпускают модели с поворотом при выходе из гнезда. В такую фурнитуру удобно вставлять боковые вилки. В розетках для горизонтальных поверхностей с этим сложнее.

Накладные розетки устанавливаются в угоду дизайнерскому решению интерьера, к примеру, стиля «техно». Порой, выбор обусловлен простотой монтажа. Выдалбливать гнезда в стенах и прочих поверхностях не нужно. Достаточно пары выемок Их сверлят для дюбелей. Розетка крепится на плоскость, выдаваясь над ней.

Установка накладной фурнитуры оправдана, так же, при открытом залегании проводки. В момент ЧП можно быстро определить причину замыкания и блокировать розетку. Нет нужды сначала вскрывать ее. Система часто встречается на дачах, в заводских помещениях.

На фото накладная розетка

Зависит установка фурнитуры и от типа ее подразетника. Одни модели предназначены для монтажа на гипсокартон. Другие устанавливаются в бетонные стены, а третьи в кирпичную кладку.

Для гипсокартона хороша фурнитура с подразетниками из самозатухающей пластмассы. Иначе, как правильно установить розетки в материал, относящийся к горючим? Учесть стоит и удаление листов гипсокартона от стены, если таковое имеется.

Стандартный подразетник глубиной в 5 сантиметров может не войти. На рынке есть модели всего 20-30 миллиметров. Впрочем, на боковых гранях любых из них есть дополнительные «лапки» для сцепки с гипсокартоном, ведь внутри конструкции из него полые.

Для бетона подразетники делаются из полипропилена. Он является диэлектриком, устойчив к агрессивным средам, долговечен и прочен. Среди продукции нет «чашек» короче 25-ти миллиметров. Максимум – 8 сантиметров.

Большее заглубление обеспечивает надежность фиксации в стене. Для лучшего схватывания используется промазка алебастром. У этой разновидности гипса отличная адгезия, то есть проникновение в смежные поверхности, сцепление с ними.

Для кирпичной кладки подразетники имеют форму зауженных цилиндров. Варианты для гипсокартона, к примеру, — ровные стаканы. В ГКЛ их монтируют впритык. В кирпиче и бетоне перфорируют отверстия чуть шире подразетников.

Каким бы ни был стакан для розетки, он защищает провода от внешних воздействий. Рекомендовано выбирать широкое седло. В нем провода улягутся с запасом места. Это задел на случай ремонта, завода в розетку новых сетей.

В вопросе монтажа фурнитуры важен еще и вопрос, на какой высоте устанавливают розетки. Идеалом считается планка опущенной взрослым человеком руки. Это около 90-та сантиметров.

Впрочем, смотреть нужно по ситуации. К примеру, в коридоре оборудована открытая прихожая с полочками для обуви. Они снизу и розетку для обувной сушилки логично расположить в глубине нижних полок. Так подключение прибора останется незаметным.

На каком расстоянии устанавливать розетки для кухонных приборов. В настенном варианте идеальны 20 сантиметров от столешницы. Кстати, для кухонь и ванн актуален вопрос, как установить двойную розетку, придуманную Коносуке Мацусьита.

После изобретения японца появились и тройные, и четверные «грядки». Удобно, когда нужно одновременно включить чайник, мультиварку, микроволновку и тостер. Сколько установить розеток – индивидуальное решение, зависящее от количества часто эксплуатируемых приборов.

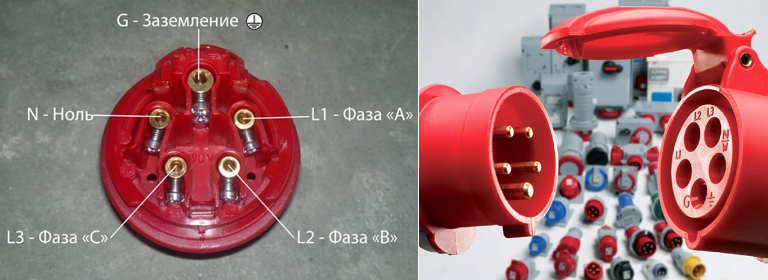

Трехфазная розетка используется на крупных производствах

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов.
Относительно модификации устройства могут быть двух видов:

  1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
  2. Открытые – розетки стандартного вида.

Типы двойных розеток

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.

Двойные розетки с заземлением и без него

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

  • наружные;
  • скрытые (внутренние);
  • стандартные;
  • полярные.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

  1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
  2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
  3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
  4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
  5. С помощью ножа необходимо на 10 мм оголить провода.
  6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Виды подрозетников

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
В новый подрозетник вдевают провода

Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
После высыхания раствора можно приступать к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

Схема соединения розетки

  1. Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
  2. Если провод многожильный, его необходимо подкрутить плотнее.
  3. Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
  4. Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.

Подключение проводов к блоку розеток

Обратите внимание, что провода подсоединяются особым способом (как показано на схеме ниже). При невыполнении предписаний может произойти короткое замыкание

Подключение проводов к блоку розеток

При установке оборудования наперво в подрозетник укладывается аккуратно свернутый провод. Он не должен соприкасаться с распорными лапками коробки, иначе розетка не будет исправно работать.

В случае установки розетки на новую точку, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе может не поместится в подрозетник.

Типичные разновидности розеток

На современном рынке имеется большое разнообразие электробытовых устройств, различающихся материалом изготовления, дизайном, способом установки, уровнем защищённости.

По способу монтажа розетки бывают:

  1. Накладные варианты чаще всего применяются в деревянных домах, поскольку размещать электрооборудование внутри таких пожароопасных материалов, как древесина, не рекомендуется. Контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов. Электропроводка к ним подводится также снаружи стены, скрываясь в декоративных коробах кабельканалов.

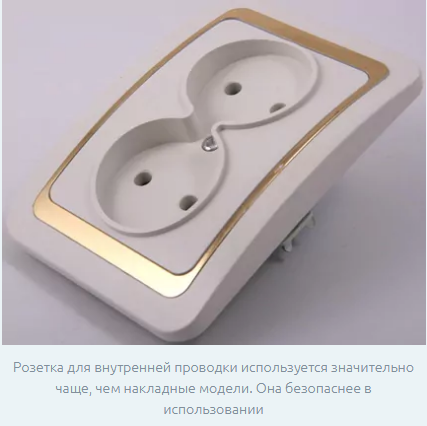

  2. Встраиваемые модели предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед тем, как подключать розетки встраиваемого типа, в стене делается углубление необходимой глубины и диаметра. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор. Такие розетки практически не выходят за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

По типу подсоединения проводки, розетки бывают:

  • Винтовыми. Электрические провода в розетках такого типа крепятся к клеммам с помощью закручивающихся винтовых зажимов.
  • Пружинными. В них вместо винтов используются подпружиненные зажимы, прижимающие провода к клеммам.

По количеству контактов устройства бывают 2-х и 3-контактные. Первый тип используется в домах, где электропроводка состоит только из двух жил, фазы и нуля. 3-контактные варианты ставятся там, где в проводку входит третий, заземляющий провод. Подобные модели рекомендованы для подключения ряда бытовой техники, например, компьютерных процессоров и стиральных автоматов.

Имеется ограничение и по максимальной мощности подключаемых приборов. Стандартный вариант, это 220 вольт и 16 ампер. Но для кухонных электроплит требуется подключение розеток с тремя фазами, способными выдерживать напряжение в 380 вольт при силе тока в 32 ампера. Для помещений с повышенной влажностью, или там, где существует опасность попадания воды, нужно ставить влагозащищённые модификации, снабжённые герметичной крышкой. К таким помещениям относятся ванная, санузел, кухня, балкон.

Имеются также разновидности с защитой от маленьких детей, где отверстия для штекера изнутри закрываются крышками на пружинах. В последние годы в продаже появились «умные розетки», снабжённые таймерами, реле выбрасывания вилки при перегреве.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

  • экономный расход электроэнергии;
  • небольшие габариты;
  • привлекательный дизайн;
  • возможность с одного места управлять осветительными приборами в разных помещениях;
  • возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
  • при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

  • изменения интенсивности света одного из осветительных приборов;
  • управления из одного места сразу несколькими источниками света;
  • управления отдельными зонами освещения в рамках одной комнаты.

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

  1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
  2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.
  1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
  2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
  3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
  4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
  5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

  1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
  2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
  3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
  4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
  5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
  6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей

Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности

В последнее время для того чтобы рационально использовать электричество многие планируют подключить трехклавишный выключатель. С его помощью вы легко сможете управлять частями освещения. Больше не нужно чтобы все лампочки горели одновременно. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо. Для реализации этого процесса вам потребуется трехклавишный выключатель.

В этой статье вы узнаете, как подключить трехклавишный выключатель. Для вас мы поместили подробную информацию о его устройство и схеме подключения.

Установка подрозетника


Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

  • на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
  • в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
  • при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены


Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене


Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

  1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
  2. Штробу ведут строго по вертикали или горизонтали.
  3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
  4. Остатки бетона удаляются зубилом.
  5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
  6. На задней части корпуса подрозетника проделываются три отверстия под провода.
  7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене


Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Трехклавишный выключатель в одном корпусе с розеткой

При его подключении необходимо отдельно остановиться на моменте, как подключить трехклавишный выключатель с розеткой в одном корпусе. Благодаря этому виду подключения вы сможете значительно сэкономить свое время на выполнении этого процесса.

Эта схема практически ничем не отличается от предыдущей схемы. Отличие схемы будет заключаться только в наличии дополнительного нулевого провода.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. поможет избавиться от использования этого выключателя.

Выбор трехклавишного выключателя будет зависеть только от ваших пожеланий

Но при его выборе вам необходимо обращать свое внимание на следующие детали:

  1. По верхней стороне изделия не должны находиться заусеницы. Они могут свидетельствовать о не качественности товара.
  2. Клавиши должны работать без заедания.
  3. При его включении или отключении вы должны отчетливо слышать щелчки.
  4. С обратной стороны изделия должна быть схема подключения изделия.
  5. Все клеммы должны работать нормально.
  6. Трехклавишный выключатель должен иметь стычные клеммы. Они значительно упрощают процесс монтажа.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

  • универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
  • экономичностью – потребуется минимум монтажных траншей и отверстий;
  • простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
  • скоростью разметки поверхности за счет одинаковых размеров изделий;
  • возможностью одновременного управления источниками света и включения электроприборов.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
