Монтаж электропроводки в деревянном доме своими руками

Монтажные работы пошаговая инструкция

Монтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розеток

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Испытание проводки

Замернапряжение с помощью мультиметра

Для испытания электропроводки используются точные электроизмерительные приборы, сертифицированные для применения в условиях электротехнических лабораторий. В ходе испытания проводятся следующие работы:

• визуальный осмотр;
• измерения сопротивления на изоляционном покрытии кабеля;
• замер сопротивления на заземляющем контуре;
• корректная работа цепи фаза-ноль;
• испытания УЗО и автоматики;
• измерений показаний на участке прибор-заземление.

Испытание и ввод в эксплуатацию электросети осуществляется управляющим органом, в который подавалось заявление на электрификацию дома. По завершении проверки специалист подтверждает корректную работу электропроводки на всех участках. Это даёт гарантию, что специалисты провели свою работу качественно, а потребитель может использовать электросеть без опаски испортить оборудование или причинить вред своему здоровью.

Видео по теме: монтаж скрытой проводки в деревянном доме

Электрификация деревянного дома — это сложный и трудоёмкий процесс, требующий от исполнителя должной квалификации и опыта. Если вы решили провести эти работы самостоятельно, то взвесьте все за и против. Даже небольшие упущения в технологии могут привести к серьёзным последствиям.

Специфика отбора кабелей и электроприборов

Основной спецификой выбора кабелей служит сечение проводов и их мощность. Сначала нужно четко определить группы электрооборудования и напряжение силы электричества, необходимой для полноценной эксплуатации системы.

К розеткам подводят трехжильный кабель с заземляющим эффектом. При использовании электрических бытовых приборов заземление обязательно.

Согласно Правилам устройства электроустановок, при монтаже осветительных приборов заземление является обязательным атрибутом.

Разводка электропроводов в деревянном доме выполняется по двум типам:

• наружная, характеризуется прокладкой посредством использования кабель-каналов;
• скрытая прокладка проводов выполняется в случаях, когда предусматривается оштукатуривание поверхности стен.

Укладку проводов внутри стен проводят с использованием труб или металлических рукавов для обеспечения изоляции и защиты от механических нарушений целостности.

Электрические приборы (розетки и выключатели), используемые в домах из дерева, должны соответствовать следующим параметрам:

• должны соответствовать напряжению тока;
• по виду установки – внутренние или наружные.

Количество розеток и выключателей определяется при помощи составленного проекта. На усмотрение владельца допускается установка совместных выключателей, например, в ванную и туалет, коридор и кладовую.

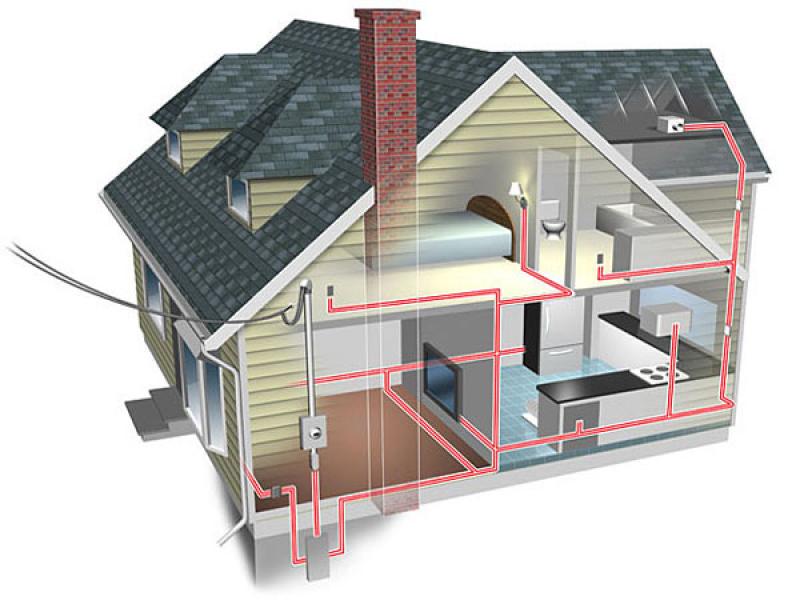

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

№2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

• скрытым;
• открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

• нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
• пластиковая гофра и короб – слабая преграда для грызунов, которые могут ее запросто повредить, оголив провода;
• для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

• внутри и снаружи такие трубы должны иметь антикоррозионный слой;
• монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
• трубы необходимо подключить к контуру заземления;
• острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки, хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Основные требования к электропроводке в деревянном доме

Сухая статистика говорит о том, что большая часть возгораний, которые возникают в домах, построенных из дерева, прямо связаны с неправильным выполнением работ по обустройству электрической проводки или ее неверной эксплуатацией.

выбор силовых кабелей

Главное требование – это правильный выбор силовых кабелей. Они должны не только выдерживать требуемые нагрузки, но и иметь как минимум запас 30% запас прочности.

Кабели должны быть защищены специальной оболочкой, которая изготовлена из негорючих материалов и способна противостоять различным механическим воздействиям.

Электрическая сеть должна быть максимально спрятана, но вместе с тем все соединения должны быть доступны. Это необходимо для того, что бы при необходимости, можно было выполнить осмотр или мелкий ремонт.

Кроме этого, при монтаже электрической сети надо обязательно учитывать методы соединения проводов из алюминия и меди. Требования к проводке говорят и том, что необходимо устанавливать УЗО. Это устройство будет отключать подачу электричества в случае возникновения нагрузки.

Еще одно требование гласит о том, что для потребителей с высокой мощностью необходимо обустроить отдельную ветку. Она понадобится для подключения стиральной или посудомоечной машины, электрического духового шкафа и пр.

Монтаж электрической проводки в доме, построенном из древесины, должна быть выполнен в специальных гофрированных рукавах, которые можно приобрести в магазинах, которые продают кабели, провода и пр. Эти рукава подбирают под провода исходя из их назначения. Например, провода, используемые в бытовых целях, могут быть уложены в гофрированные рукава, выполненные из полимерных материалов.

Детали разработки схемы электромонтажных работ в деревянном доме

Детальный расчет мощности электрического оборудования является залогом грамотно составленного проекта. Такой проект основывается на следующих моментах:

• составление чертежа дома с указанием точек приборов освещения, розеток и электрического оборудования (электроплиты, вентиляционные системы и т. д.);
• расположение мест локализации электрооборудования, определенное с учетом потребляемой мощности;
• создание блоков для обеспечения освещения. В домах небольших габаритов достаточно одного блока;
• создание отдельного блока для контроля за уличным освещением. Уличное освещение рекомендуется монтировать на отдельный автомат, так как это обеспечивает возможность обесточивания дома на период отсутствия хозяев дома;
• бытовые приборы (электрические котлы, водонагреватели, электроплиты), требующие большой мощности электричества, подключаются через специальный автомат. При монтаже этих устройств нужно предусмотреть использование специальных кабелей, которые прокладываются отдельно;
• для расчета мощности нужно выписать все используемые приборы, после чего проводят выбор автоматов для выключения.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

№3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

кабель-каналы, или электротехнические короба. Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;ролики для изоляции. Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро. Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;специальные скобы. Это самый дешевый и простой вариант, но внешне выглядит не очень;металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Монтаж скрытой проводки

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!

Скрытая проводка

Нормами ПУЭ-6 предусмотрено, что скрытая проводка в деревянном доме может быть проложена непосредственно внутри конструктивных элементов здания (стена, пол, перекрытия, фундамент), в перекрытиях деревянного пола, а также под съемным брусом. Скрытая электропроводка в доме может быть выполнена в нескольких способах – помещение кабеля в гибкие защитные рукава, трубы, коробы, в полых строительных конструкциях или замкнутых каналах. Также укладывание проводки может быть выполнено в штробленой борозде, которую замазывают специальной штукатуркой, или создание «монолита» в различных строительных конструкциях при их изготовлении на заводе.
Начинать монтаж скрытой проводки в деревянном здании рекомендуется с использованием для защиты помещения металлических рукавов или труб. Придерживаясь таких правил, можно избежать последствий искрения проводки, перегревания кабелей от излишней нагрузки в сети.

Обычно скрытая проводка прокладывается за деревянным брусом стен или пола. Необходимо, чтобы защитные элементы были минимально уязвимы для коррозии. Для этого нужно предварительно прокрашивать конструкции устойчивой краской, чтобы снизить вероятность ржавления и увеличить срок эксплуатации, или использовать трубы из специального материала – нержавейка (дорогая и надежная), оцинковка.

После того как трубы и рукава били подрезаны по необходимой длине на их концах остаются острые железные заусеницы и кромки, чего нельзя допускать при укладывании кабеля. Так как эти кромки могут повредить оплетку шнура их нужно зачистить точильным камнем или напильником. Можно использовать специально предназначенные пластиковые заглушки.

Если электропроводка в доме будет делаться под деревянным полом, тогда нужно поднять несколько брусков для более удобного укладывания рукава или трубы. В местах выхода проводки для подключения фурнитуры нужно сделать сверление в брусе. Провода, выходящие из основной линии можно поместить в медную трубку и утопить в стену. Медь достаточно гибкая, устойчива к коррозии и хорошо подходит для того, чтобы продолжить дальнейшие монтажные работы, однако этот материал достаточно дорогой. Если электрические кабеля будут утапливаться в стену, тогда для этого необходимо использовать дрель и перфоратор. В данном случае брус не убирается, а в нем высверливается продольная ложбина, куда в будущем будет укладываться провод.

По ГОСТ и ПУЭ существует стандарт для проведения электролинии в помещениях с перепадами температур. Если в деревянном доме не будет поддерживаться стабильная температура, соответствующая сезону, тогда трубы с кабелем нужно размещать под небольшим уклоном. Это связано с тем, что в таких домах может скапливаться конденсат, чего нельзя допустить. Небольшой уклон позволит накопившемуся конденсату постепенно стекать в нижнюю часть трубы и постепенно испаряться.
Так как в деревянных домах нет смысла использовать штукатурку, то проводка размещается обычно пол деревянным брусом пола или между перегородками стен, где есть углубления.
