Монтаж фасадных панелей своими руками

Технология монтажа наружных стеновых панелей

Речь пойдет об устройстве фасада из однослойных облицовочных элементов из поливинилхлорида. Панели монтируются на неровное основание по каркасу из металлических оцинкованных профилей.

Фасадные стеновые панели монтируются практически при любой температуре. Установка запрещена только в сильные морозы, когда показатели термометра опускаются ниже -15°С. Работы по облицовке фасада состоят из нескольких этапов:

1. Подготовка.
2. Обрешетка для монтажа панелей.
3. Крепление фасадных панелей.

Подготовка

Работ по подготовке основания должны быть завершены до начала установки несущего каркаса.  С фасада снимаются лишние элементы, типа внешнего блока для кондиционера. С окон удаляются отлива и обшивка откосов. Если фасад деревянный, то его обязательно обрабатывают антисептиком для торможения процессов гниения и развития грибка. Если фасад каменный или бетонный, то такая обработка не обязательна.

Облицовки без утеплителя не предусматривает устройство мембраной пароизоляции. Если планируется внешняя подсветка, то разводка проводки осуществляется на этапе подготовки.

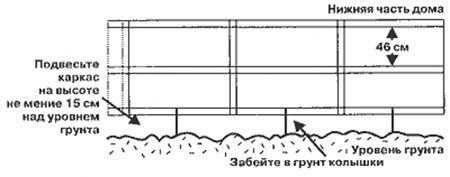

Обрешетка для монтажа панелей

Обрешетка под фасадные панели может быть выполнена из дерева или П-образного профиля. Предпочтительнее второй вариант, так как оцинкованный профиль не коррозирует и не разрушается. Его не надо дополнительно защищать.

По ровному основанию допускается монтировать профиль прямо на голую стену. Если фасад с искривлениями, то монтируется каркас под фасадные панели.

Каркас состоит из кронштейнов и несущих профилей. С помощью кронштейнов каркас выравнивается. Профиль монтируется по заранее размеченной поверхности фасада. Разметка осуществляется с помощью лазерного уровня и измерительной рулетки

Первый горизонтальный элемент устанавливается на 50 мм от земли. К нему крепится стартовая планка для фасадных панелей.  Шаг установки вертикальных направляющих 500-600 мм, а горизонтальных зависит от высоты облицовочного элемента. Горизонтальные направляющие изготавливаются из J-профиля. Для крепления используются дюбель-саморезы с шагом 300-400 мм.

Крепления фасадных панелей

Установка фасадных панелей начинается от нижнего угла строго слева направо и сверху вниз. Первый ряд устанавливается на стартовую планку. Левый торец, который идет к углу, обрезается ровно под прямым углом.

Затем она закрепляются с помощью саморезов, которые вкручиваются в гвоздевые отверстия и тело стены. Вторая панель соединяется с первой до стыка термокомпенсаторов и закрепляется аналогичным образом. Для увеличения прочности конструкции панели можно приклеивать к стартовой планке монтажной пеной.

Устройство фасада из однослойных и многослойных панелей можно выполнить своими руками. Работ не представляет особой сложности при соблюдении правил и технологий.

Фасадные панели дополнятся широким набором доборных элементов, которые позволяют скрыть небольшие огрехи начинающего монтажника.

Особенности монтажных работ

Инструкция по монтажу фасадных панелей:

• Для распиловки изделий и обрешетки понадобятся  ножовка по металлу (можно использовать пилу с мелкими зубьями), болгарка, электролобзик, ножницы по металлу, нож-резак.
• Для разметки необходимы: рулетка, уровень, отвес, карандаш, угольник, мелованный шнур.
• Для монтажных работ  будет нужна отвертка и шуруповерт.

Подготовка поверхности, устройство обрешетки

Работы  проводятся в любое время года  при температуре не ниже  -15 С. Используется деревянная или оцинкованная обрешетка, шаг которой обусловлен размерами панелей.  Обрешетка устанавливается вертикально (под вертикальные места крепления и углы) и горизонтально (под горизонтальные места креплений, под стартовый и J-профиль).

Правила монтажных работ

Исходя из того, что при изменении температуры Docke-R расширяются и сжимаются, существуют определенные правила, следуя которым обеспечивается надежность установки.

• Саморезы следует ввинчивать по центру отверстия строго горизонтально
• Между поверхностью и шляпкой самореза нужно оставлять небольшой зазор (до 1 мм)
• Изделия вставляются друг в друга до упора – таким образом обеспечивается тепловой зазор.

Установка стартовых планок

При помощи водяного уровня вымеряют цоколь здания по периметру «в горизонт».

Если фундамент идеально выровнен, по углам дома устанавливают «стартовые угловые планки». Между ними (для установки цокольных панелей) – по горизонтальному уровню монтируют «стартовые планки».

Если фундамент расположен неровно, при небольшом уклоне делается отмостка (параллельно горизонтальной линии, отмеренной ранее). Монтируются  стартовые профили (они не используются, если уклон слишком велик). При большом уклоне определяется высота расположения второго ряда панелей.

И от этого уровня отмеряется нужный размер,  нижние части профиля подрезаются на необходимую величину.  Фасадные плиты монтируются закреплением в вертикальных боковых и горизонтальных верхних отверстиях. Можно проделать дополнительные отверстия (в местах «шва»).

Монтаж универсального J-профиля

Используется для облицовки внутреннего угла,  как окантовочный профиль.

Монтажные работы

• J-профиль в отделке внутреннего стыка стен. Берутся два фасадных J-профиля необходимой длины и устанавливаются во внутреннем углу. В верхнем гвоздевом отверстии саморез  вкручивается в верхней части, остальные саморезы – посередине гвоздевых отверстий. Шаг – 150 мм-200 мм.
• J-профиль в качестве окантовки верхней части профилей. Закрепляется на обрешетке в верхней точке монтажа (либо под кровельным  свесом) —  для завершения отделки. Крепится аналогично всем элементам. Чтобы завести плиту в J-профиль универсальный, ее нужно просто отогнуть.
• Установка фасадных панелей Деке. Работы ведутся строго снизу вверх, слева направо. Для расчета длины первой и последней плиты, измеряется длина фасада. Для получения нужного размера левая часть профиля обрезается под прямым углом.

  Нижняя часть плиты монтируется на стартовый профиль, закрепляется при помощи саморезов согласно приложенной инструкции. Следующая —  монтируется на стартовый профиль  и заводится в предыдущую до момента касания с термокомпенсаторами. Вторая плита крепится на обрешетке, устройство последующих профилей ведется по аналогии.

  Последняя плита обрезается до нужного размера, крепится саморезами в верхней части. Первый ряд готов. Можно приступать к установке второго ряда.

Монтаж углов

Устанавливаются углы на планки стартовые и крепятся саморезами в верхней части  (используются саморезы длиной до 50 мм)

Важно, чтобы уголком было закрыто 15 мм фасадной плиты, расстояние до внутреннего ребра угла  составляло 12 мм. Углы монтируются последовательно – после монтажа каждого  ряда

Фасадные плиты Деке – современный, высококачественный, внешне респектабельный отделочный материал для фасада. При грамотно проведенном монтаже такой фасад будет радовать вас и ваших близких  долгие годы!

Монтаж углов

Угловые стартовые планки выпускаются отдельно для каждого вида фактур фасадных панелей. Углы устанавливаются на угловые стартовые планки и фиксируются двумя саморезами в верхней части. Длина саморезов должна быть не менее 50 мм.

Угол должен закрывать не менее 15 мм фасадной панели.

Придерживаясь данных рекомендаций, установка фасадных панелей пройдет быстро и без проблем. В случае правильной установки, панели прослужат долго и не только защитят ваш дом от холодов и повреждений, но и сделают его уютным и красивым.

Несмотря на относительную простоту монтажа, во избежание трудностей при установке, HouseFasad.ru рекомендует вам обратиться к помощи специалистов. Рекомендуем ознакомиться с материалом о японских фасадных панелях.

Общие рекомендации

Если обратить внимание на способы установки, то принципиальных различий не наблюдается. Есть определенные нюансы, которые стоит учитывать при установке панелей самостоятельно:

1. Нижний слой – наиболее важный. Ровно положенная или установленная панель – это залог правильной и успешной работы. В случае с неправильной установкой, велика вероятность замены всей конструкции.

   Установка первой панели сайдинга и правильное зацепление замка профиля

2. Каркас – важная составляющая. Кроме панелей клинкерных, остальные изделия нуждаются в каркасе. Он позволит минимизировать нагрузку на стены дома и правильно ее распределить. Кроме того, в пространство между стеной и плиткой благодаря каркасу можно установить различные утеплители.

   Деревянный каркас под сайдинг

   Самый простой способ утепления

3. Швы панелей отлично прячутся друг за другом при правильной установке.

   Наращивание (стыкование) панелей сайдинга по длине

4. Минимально количество инструментов – необходим строительный (желательно) нож для отрезания лишних частей панелей, шуруповерт, уровень, линейка. Кроме того, установка панелей не займет много времени.
5. Если чувствуется сложность самостоятельно установить панель, без специалиста, достаточно найма одного человека. В дальнейшем, наблюдая за работой, можно с легкостью повторить всю проделанную работу и для других строений.
6. Большое поле для дизайнерских решений. Большинство изделий стилизовано под камень, дерево и декоративный кирпич. Дом будет выглядеть богато и элегантно.

   Отделка фасада дома

Это то, что необходимо знать человеку, если он самостоятельно решил заняться установкой панелей. Процесс не отличается технической сложность

Необходимо действовать аккуратно и осторожно для достижения желаемого результата

Рекомендуется использовать качественные изделия и материалы, поскольку такие составляющие прослужат не один десяток лет. Некачественные панели портятся еще в период установки  самого фасада.

Поливинилхлоридные панели

ПВХ сайдинг – это самый простой и дешевый способ отделать фасад здания. Такие панели популярны по нескольким причинам: простота установки; невысокая стоимость; огромные варианты цветов. Из недостатков стоит отметить, что такие панели сделаны из пластика и любой фасад будет выглядеть пластиковым даже на самом дальнем расстоянии.

Такой тип панелей устанавливается исключительно горизонтально. Для работы потребуется строительный или любой другой нож. Кроме того, необходим будет перфоратор. Еще понадобится уровень, для определения угла панелей, а также молоток для забивания гвоздей.

Первоначальным этапом установки ПВХ панелей является предварительный осмотр дома. Необходимо определить расположение первого ряда панелей. В случае с новостроем, рекомендуется устанавливать панели от начала фундамента. Также ПВХ панели можно устанавливать от начального ряда старой отделки.

Начало монтажа

Далее, следует установить начальный каркас, а именно: углы, как наружные, так и внутренние, наличники, первые полосы для крепления панелей. Начинается установка с углов. Зазор между ними и карнизом не должно быть более 6,5 мм.

Самый ответственный этап, от которого будет зависеть дальнейшая судьба всего фасада – установка первой полосы панелей

Важно, как можно правильнее установить первую полосу крепежа, поскольку от нее зависит крепление самой панели. Если полоса была проложена ровно, то и панель будет ровной

Общие положения

На окнах и дверях необходимо установить наличники, отливы и накладки. И после проделанных этапов начинается установка всех остальных рядов фасада. Верхняя панель вставляется в профиль и забивается гвоздем, но не полностью. Между панелями должен быть интервал в 0,4 см, а между прочими комплектующими – не более 6 мм. Для того, чтобы избежать вертикальных нахлестов, рекомендуется устанавливать панели на половину заводской отметки. Так стыки не будут видны с фасадной стороны.

Последовательность монтажа фасадных панелей

При установке панелей необходимо помнить, что части изделий нужно будет отрезать. Для этого используется строительный нож. Также необходимы линейка и уровень для более точного измерения угла и проведения прямой линии на изделии. Расчерчиваем линию на панели в том месте, где нужно отрезать кусок, аккуратно несколько раз проводим ножом. Плюс пластика – он идеально подходит для таких манипуляций.

Необходимо быть предельно осторожным, поскольку механические повреждения очень видны на таком материале.

Такие панели наиболее востребованы из-за простоты их установки и дешевизны. Кроме того, ПВХ изделия устанавливаются на различные высоты здания, поскольку очень легки. Установка таких панелей проста и не потребует много времени.

Заключительным этапом является установка верхнего ряда панелей. Для верхнего ряда необходимы только целые панели. Кроме того, последняя панель закрывается специальным профилем для водоттока.

Общие правила работы с фасадной системой Я-ФАСАД и Декоративной системой GL

Панели Я-ФАСАД и Декоративную систему GL нельзя жестко фиксировать. На изделиях
предусмотрены прямоугольные прорези, саморез должен вкручиваться строго в середину
отверстия при этом между шляпкой самореза и поверхностью изделия должен оставаться
зазор 0,8-1 мм. Нижняя кромка устанавливаемой панели должна опираться на верхнюю
кромку нижней панели. Компания Вестмет рекомендует смещать каждый последующий ряд относительно предыдущего во избежание появления вертикальных швов.

Смонтируйте обрешетку. (рис. 1)
Для монтажа Я-ФАСАД и Декоративной системы GL производитель рекомендует использовать профиль для гипсокартона производства Grand Line.
Профиль монтируется вертикально на расстоянии 300-400 мм по осям, (рис. 2) устанавливается полностью вокруг дверей, окон и других проемов, во всех углах, наверху, и внизу
зашиваемой поверхности. Чтобы создать ровную поверхность для обшивки и избежать волнистых поверхностей, обрешетка выравнивается при помощи прямых подвесов.

С помощью меленого шнура, лазерного нивелира, или водяного уровня отбейте строго
горизонтальную линию по всему периметру
здания. Это будет нижний уровень фасада.
Смонтируйте Декоративную систему GL на
углах здания, вокруг оконных и дверных проемов. (рис. 3, 4, 5, 6) На внутренних углах
используйте два универсальных J-профиля
7/8”. Техника крепления Декоративной системы GL аналогична креплению доборных
элементов для винилового сайдинга. Прикрепите радиусную планку, закрутив саморезы в верхние отверстия по обе стороны.
Планка должна висеть на этих двух саморезах. Убедитесь, что она установлена ровно.
Прикрепите радиусную планку, прикручивая
саморезы на расстоянии 200-400 мм друг
от друга. Не следует вкручивать саморезы
слишком плотно (зазор должен составить
0,8-1 мм). Вставьте наборные планки в радиусные планки, закрепите их. Закрепите
саморезами стартовые элементы с расстоянием 300-400 мм по ранее нанесенной линии. (рис. 7)

Все виниловые фасадные панели Я-ФАСАД устанавливаются слева направо. Отрежьте левую сторону
первой устанавливаемой панели таким образом, чтобы
ее можно было установить
заподлицо в Декоративную
систему GL. (рис. 8)

Вставьте панель в стартовые элементы и задвиньте в паз Декоративной системы Гранд Лайн. (рис. 9, 10).

Оставляйте зазор между панелями Я-ФАСАД и декоративной системой 8-10 мм для
компенсации теплового расширения. (рис. 11)

Установка последующих панелей в ряду производится также способом заведения справа
налево. Выступы правой панели при этом вставляются в соответствующие пазы левой
панели. (рис. 12).

Каждый новый ряд старайтесь начинать с произвольным, неравномерным смещением.
Обрезки, полученные при этом, пойдут на завершение ряда. (рис. 13, 14).

Установка последней панели в ряду производится следующим образом.
В месте вертикального стыка панелей подрежьте замок нижней панели. (рис. 15). Отмерьте расстояние от предпоследней панели до начала лицевой стороны аксессуара и прибавьте
к нему 10 мм. Отмерьте полученный результат на панели и обрежьте ее. (рис. 16).

Вставьте последнюю панель через подрез замка нижней панели слева направо. (рис. 17).
Заведите ее до упора в паз аксессуара. Слегка подогнув выступы, вставьте их в ответные
пазы предпоследней панели. (рис. 18). Сдвиньте панель влево. Закрепите панель. (рис. 19, 20).

Когда Вы достигнете верха стены, Вам потребуется подрезать панели, устанавливаемые
в последний ряд, по высоте. Отмерьте расстояние от предпоследнего ряда панелей до
внутренней части универсального J-профиля 7/8’’ и вычтите из результата замера 5-7 мм.
Отрежьте верхнюю часть панели руководствуясь полученными вычислениями. Вставьте
подготовленную панель в замок нижней панели. Слегка согнув панель вставьте ее в
универсальный J-профиль 7/8’’.

В процессе монтажа цокольного сайдинга фасадные панели следует фиксировать с небольшим зазором (около 1 мм) между саморезом и поверхностью изделия. Жесткое крепление способно привести к деформации панели в процессе эксплуатации (из-за линейного расширения ПВХ при перепадах температур). Саморезы устанавливаются по центру прямоугольных крепежных отверстий. Если особенности фасада не позволяют вкрутить саморез в имеющееся отверстие или в нужном месте оно отсутствует, при помощи специального инструмента делается новая прорезь (там, где это необходимо). Кромки смежных элементов стыкуются между собой по вертикали таким образом, чтобы не было заметного зазора. Специалисты компании «Строймет» рекомендуют смещать панели в соседних горизонтальных рядах относительно друг друга так, чтобы не образовывались длинные вертикальные швы.

Рекомендации по установке панелей

В первую очередь, необходимо подготовить место работы. Нужно демонтировать элементы ливневой системы, светильники и прочее. Это необходимо для того, чтобы не повредить сами панели и соответствующие изделия.

Установка панелей должна быть аккуратной. Они должны двигаться друг на друге, чтобы легко установить в правильном положении соответствующую панель. После того, как все панели будут установлены и закреплены, результат очевиден – ровная и красивая стена.

Как крепить сайдинг

Образовавшиеся нахлесты герметизировать не обязательно. Наиболее правильно будет не использовать такие герметики, поскольку они будут нарушать теплообмен и вывод конденсата из постройки.

Нож – один из самых необходимых инструментов. С его помощью необходимо регулировать длину панелей. В случае с металлосайдингом и деревянными панелями, нож заменяется болгаркой. Необходимо помнить, что ровные углы необходимы для правильного стыка панелей.

Резка панелей

Резка сайдинга

После установки фасада, самое важное – это уход. Если ухаживать за панелями надлежащим образом, то конструкция не потеряет внешний вид и прослужит очень долгое время

Фасадные панели под кирпич

Монтаж легких фасадных панелей

Первым этапом будет изготовление обрешетки. Она может быть нескольких видов, но самое главное – это решить нужно вам утепление под фасадными элементами или нет. Нужно помнить, что даже если вы проживаете в теплой местности, утеплитель служит не только для удержания тепла, но и защищает от жары. Он забирает на себя влагу испарений и переносит точку росы за стены дома. Современные утеплители являются шумопоглотителями и несут часть защитной функции фасадной системы. Это только основная часть плюсов организации фасада с утеплителями. Правда, есть и недостаток: материал имеет стоимость от 200 рублей за квадратный метр. С другой стороны, если стенам требуется качественное выпрямление, вы не сможете обойтись без этого. Лучше последуйте совету и сконструируйте на своем доме хороший вентилируемый фасад, тогда выпрямление стен не потребуется.

Обрешетки бывают двух типов

Изготовление обрешетки

Обрешетку можно изготовить из металла и дерева. Для тяжелых плит, например, из натурального камня, стекла или керамогранита каркас требуется из металлического профиля.

Возьмем за основу решетку из металла. Если вы проживаете в теплой местности, то вертикальные планки можно вкопать в землю, а в местности с промерзанием почвы требуется отмерить не менее 40 см от грунта и начинать крепить планки с шагом 91 см или чуть меньше размера утеплителя. При крепеже плит без утеплителя горизонтальные планки монтируются к вертикальным без выступов «заподлицо», шаг обвязки будет 46 см.

План обвязки

Приступаем к монтажу стартового профиля. Он монтируется над отливом, если таковой имеется. В случае с вентилируемым фасадом отлив устанавливается под J-профилем, в который крепится нижний слой утеплителя. Установка стартового профиля начинается по нижней планке каркаса строго горизонтально. Не забудьте промерить угловые панели. Обычно их бока составляют 10 см, поэтому стартовый профиль монтируется с 10-сантиметровым отступом от угла. Если нижний край плиты требует подрезки, то стартовый профиль не используют, а облицовку прикручивают или прибивают прямо к обрешетке.

Обрешетка со стартовым профилем

Монтаж первого ряда

Сначала прикрепите угол. Теперь продвиньте первую панель по стартовому профилю влево до полной стыковки с углом

Обращайте внимание, что монтажные штыри должны состыковаться правильно. Закрепите плиту и залейте соединительный шов герметиком. Переходите к следующей пластине, двигаясь слева направо

При необходимости отрезайте плиты, стараясь не срезать более одного монтажного соединения. Резка элементов производится болгаркой или пилой с редкими зубьями. Регулируйте ход пилы, чтобы не делать сколы. Последнюю панель обрежьте в размер

Переходите к следующей пластине, двигаясь слева направо. При необходимости отрезайте плиты, стараясь не срезать более одного монтажного соединения. Резка элементов производится болгаркой или пилой с редкими зубьями. Регулируйте ход пилы, чтобы не делать сколы. Последнюю панель обрежьте в размер.

Монтаж первого ряда

Последующие ряды крепятся по схеме первого ряда. Для «кирпичных» фасадов необходимо сдвигать плиту относительно другой, чтобы получился естественный рисунок кирпичной стены.

Формирование внутренних углов

Для монтажа внутренних углов можно применить J-профиль или обрезать плиты в соответствии с размером и рисунком. Возьмите два профиля и установите во внутренний угол здания. Шаг крепления составляет 15-20 см.

Последний ряд панелей заканчивается крепление J-профиля и отлива.

Установка J-профиля для внутренних углов

Виды крепежа и креплений используемых для вентфасадов

Для монтажных работ предназначено большое количество разных видов крепежных изделий в зависимости от типа панелей. Чтобы определить необходимое количество крепежа, нужно руководствоваться метражом дома, количеством крепежей на каждое покрытие. Среди них выделяют:

• фасадные саморезы;
• заклепки;
• всевозможные дюбеля;
• болты скрытого крепления;
• крепеж дуэт фасад и другие.

Фасадный саморез

Крепеж для вентилируемого фасада — саморезы из нержавейки (во избежание появления ржавчины). Фасадные саморезы не используют для оцинкованных систем, для них подойдут заклепки. А для алюминиевых панелей они подходят идеально.

Важно правильно закручивать саморез, нельзя не докручивать и перекручивать крепеж

Порядок работы: обшивку ровно прикладывают к обрешетке, затем прикручивают поочередно на саморезы.

Заклепки

Заклепки алюминиевые и из нержавейки применяются также при монтаже вентилируемых фасадов из алюминиевого профиля. У них бывают бортики увеличенные и выступающие. Диаметр совпадает с размером бортика.

Заклепка состоит из гильзы (нержавейка или алюминий) и втулки (нержавейка). Установленная в конструкцию гильза соединяет кронштейн с профилем. Втулка растягиваясь заходит в гильзу. Крепеж получается надежный.

Дюбель фасадный для крепления кронштейнов

В системах вентилируемых фасадов используют дюбели различной конфигурации

При их выборе надо обращать внимание на следующие нюансы:

• дюбель должен легко гнуться, не ломаться;
• толщина от 12 до 16 мм;
• покрытие дюбеля должно подходить для крепежа фасадной плитки;
• диаметр дюбеля зависит от нагрузки, веса обшивки;
• чаще всего используются тарельчатые дюбеля (зонтики, грибки) для фиксирования теплоизоляции: высверливается отверстие чуть больше размера крепежа и устанавливается дюбель.

Болты скрытого крепления

Представляет собой анкер или винт для скрытого крепежа фасада из камня, пластика, фиброцемента. Он устанавливается в заранее просверленное отверстие, закрепляется механическим способом.
