Обустройство свайного фундамента по технологии тисэ

Расчет фундамента ТИСЭ

Нагрузка стен и перекрытий на фундамент

Чтобы при строительстве не пришлось исправлять допущенные ошибки, нужно правильно произвести расчет показателей: глубины бурения, числа опорных столбов и расстояния между ними. По результатам вычислений подготавливаются чертежи.

Для правильных расчетов нужно представлять, какова будет масса нагрузки на фундамент. Она складывается из нескольких составляющих – веса самого здания, оборудования и техники, снегового слоя. Массу дома, в свою очередь, составляют нагрузки, создаваемые фундаментом, стеновыми конструкциями, напольным покрытием, перекрытиями, крышей.  Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельную весовую величину использованного материала.

Эксплуатационные нагрузки включают в себя установленную в жилище технику, предметы мебели, хозяйственные коммуникации, а также суммарный вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут достигать 200 кг. Для чердака значение меньше – в районе 100 кг.

Вычислив вес, воздействующий на фундамент, нужно узнать несущую способность сваи ТИСЭ.  Ее определяют по таблице, зная сопротивление почвы. Последняя величина зависит от ее состава и размера частиц – параметров, определяемых при исследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного основания. Если поблизости нет грунтовых вод, рядом с расширенной частью вследствие проникновения состава из цемента формируется скопление грунтобетона. При достаточной толщине оно повышает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину бурения определить несложно – она зависит от уровня вымерзания грунта. Берется табличное значение, характерное для данного региона. Бурить почву нужно на 0,2 м глубже данной отметки.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона .
2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Оборудование для технологии ТИСЭ

Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке. Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм2. Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм2. Практически при удвоении диаметра площадь увеличивается в 4 раза.

Схема бура ТИСЭ — Ф300Источник crast.ru

Стандартная комплектация

Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:

1. Рукоятка для вращения.
2. Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
3. Грунтоподъемник. С его помощью собранная почва поднимается наверх.
4. Бур с откидным механизмом для производства расширения.

Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение. Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.

Комплектация бураИсточник kamtehnopark.ru

Цена строительства фундамента ТИСЭ сторонними работниками

 Цену на заказные работы рассмотрим на примере популярного в частном домостроении вида свай диаметром в четверть метра сверху и в 60 сантиметров снизу, а длиной в 170 сантиметров. Заливают такую, обычно, 300-ым бетоном.

Одна свая обходится примерно в 3000 рублей. За погонный метр заливки ростверка 40 на 40 сантиметров берут столько же, но при условии использования бетона марки «М-350». Покупка 300-ой или 200-ой смесей экономит бюджет примерно на треть.

Если высчитывать погонный метр фундамента в общем, то есть свай и ростверка вместе, получится примерно 4000 рублей. Цены могут незначительно разниться в зависимости от подрядчика и рабочего региона.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Расчет фундамента

Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:

• тип грунтов на участке;
• нагрузки от здания.

Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.

Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.

Для сбора нагрузок от здания потребуется сложить массу всех его конструкций:

• фундаментов (предполагаемую);
• стен;
• перекрытий;
• перегородок;
• кровли.

Также сюда включают полезную нагрузку на перекрытия от мебели, оборудования и людей, а также снег на крыше. Все значения умножают на коэффициент надежности, который составляет от 1,05 до 1,4 в зависимости от типа нагружения. Основной нормативный документ, которым пользуются при вычислении массы дома — СП «Нагрузки и воздействия».

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

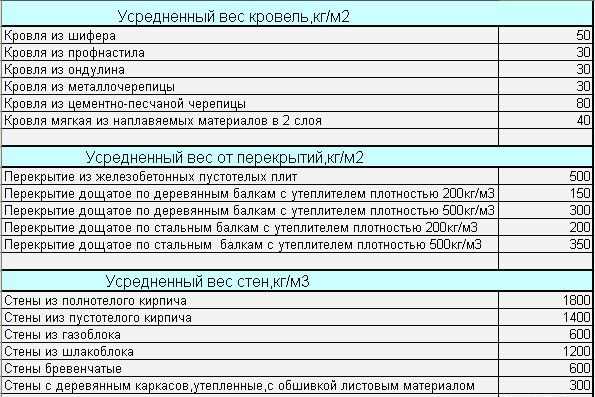

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг,  из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины  и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен,  перекрытий, кровли, отделки и т.д. Так как технологии и материалы  могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Область применения

Никаких ограничений по этажности зданий и применяющихся при строительстве материалов нет. На фундаментах ТИСЭ допускается возводить дома до трех этажей из различных материалов:

• кирпичные;
• блочные;
• каркасные;
• деревянные.

Ограничения по видам грунтов точно такие же, как и при возведении свайных фундаментов: требуется, чтобы сваи обладали достаточной несущей способностью и передавали нагрузку на грунт. Для определения возможности устройства ТИСЭ необходимо выполнение геологических исследований участка строительства.

Благодаря расширенному основанию сваи и высокому сопротивлению выталкивающим силам, технология ТИСЭ успешно применяется и на пучинистых грунтах. Тем не менее, следует учесть, что сваи нельзя устанавливать на расстоянии менее 1,5 м друг от друга – иначе одна подошва расширения будет перекрывать соседнюю подошву. Если несущей площади при диаметре сваи 0,3 м недостаточно, то при строительстве дома необходимо рассмотреть возможность устройства фундамента другого типа.

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

• установите и выставьте по уровню деревянные щиты;
• оббейте внутреннюю поверхность полиэтиленовой пленкой;
• установите арматурные каркасы, соединив их проволокой в жесткий контур;
• зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
• заполните подготовленный контур бетонным раствором, удалите из массива воздух;
• обеспечьте твердение бетонной смеси на протяжении 4 недель.

Расчет

Чтобы правильно рассчитать фундамент, надо определить нужное количество свай.

Для этого придерживайтесь следующей последовательности:

• Высчитайте общую нагрузку на фундамент, учитывая проект сооружения. Надо учитывать вес конструкции с ростверком и всех стен, массу кровли, перекрытий и полов. Все эти показатели суммируйте и умножайте на 1,2, полученный результат умножьте на 1,3. Полученный результат и является показателем нагрузки на сваи.
• После надо высчитать несущую способность буронабивной сваи. Для этого надо отправиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Работники отдела по таблице быстро высчитают и скажут вам максимальную нагрузку.

• Скопируйте план фундамента проекта. Разделите максимальную нагрузку постройки на нагрузку свай. Таким образом вы узнаете необходимое количество столбов.
• На копиях планах отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Так вы и получите фундаментный план, по которому сможете в дальнейшем работать.

В среднем для кирпичного дома или же постройки из ракушника на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных типов бетона (пено- или газобетон) – 2000 кг, а для деревянных и каркасных конструкций – 1800 кг. По этим показателям можно ориентироваться приблизительно.

Далее пошла вязка армокаркаса.

В отличии от наемных строителей (армопояс в маленьком домике) которые в отговорку моему почему не так уложено, почему не так согнуто, на арматуру Ф8мм говорили – это же не пластилин тебе лепить как хочешь, мы с батей погнули арматуру Ф14мм так как нам было нужно.

В частном строительстве принято все упрощать и забивать на СНИП. Я стараюсь следовать СНИПам и мы укладывали крайние арматурины как это положено, а не так как повелось из–за лени, см. картинку. Оно и понятно, не нужно париться гнуть арматуру, потом париться ее укладывать.

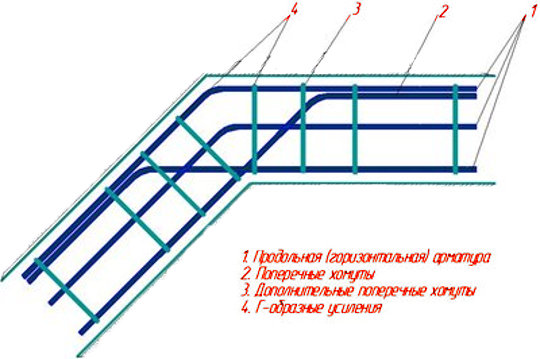

Схема армирования угла ростверка.

К выходящей из свай арматуре привязали горизонтальные отрезки арматуры Ф8мм, формируя зазор от дна опалубки. На них уложили первый ряд горизонтальной арматуры А500С Ф14мм 4 штуки предварительно просунув ее через хомуты (поперечное армирование).

Кликните по фотке, чтобы увеличить.

Перехлесты арматуры старались делать в разбежку, но особого смысла нет, так как большие перехлесты и так получаются от сваи до сваи.

Хомуты были изготовлены еще в прошлом году и ждали своего часа. Оговорюсь, что по технологии автора ТИСЭ про хомуты не говориться, но по СНИП положено. Я их поставил. К тому же они выполняют у меня и конструктивную функцию, держат второй ряд горизонтальной арматуры А500С Ф14мм тоже 4 прутка, который так же просунут через хомуты и привязан к верхней их части.

На углах по нормам требуется установка дополнительных хомутов см. картинки выше (типовые схемы армирования).

Пропихивать загнутую арматуру через хомуты было не удобно. На загибы и последующую укладку такой арматуры ушло прилично времени.

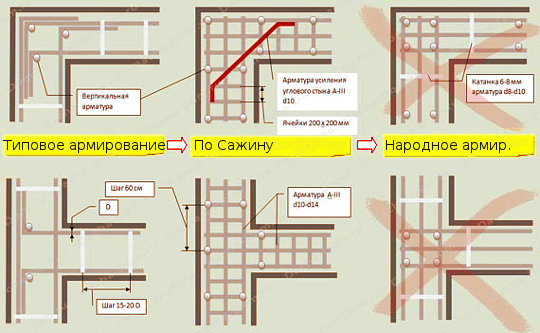

Крайнюю арматуру гнули по СНИП, центральные две «нитки» клали по народным технологиям ибо гибка и их тоже привела бы к многоярусному наслоению арматуры и получилось бы то же не очень.

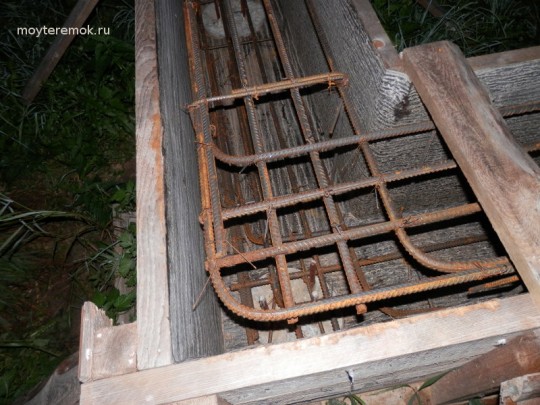

После фиксации горизонтальной арматуры к ней вязальной проволокой прикручивались хомуты.

Армирование угла выполнено в том же ключе — с краев типовое, в центре  народное.

Местами, фиксируя зазоры между арматурой и опалубкой, а также предотвращая завал армокаркаса, вставлены куски гранита (щебень фракции 50–60).

Не используйте для этой цели кирпич и тем более деревянные бруски. Кроме гранита можно, например, использовать куски тротуарной плитки, кольцеобразные обрезки трубы ПНД или специальные пластиковые ограничители промышленного изготовления.

Кликните по фотке, чтобы увеличить.

Персечения и углы верхнего ряда арматуры выполнено аналогично нижнему ряду.

Кликните по фотке, чтобы увеличить.

Не забываем соблюдать зазоры между арматурой и опалубкой.

Кликните по фотке, чтобы увеличить.

Кликните по фотке, чтобы увеличить.

Сложнее всего пришлось с армированием ростверка в зоне эркера, здесь наслоение трех слоев арматуры.

Кликните по фотке, чтобы увеличить.

Жмем 5 (чтобы перейти на следующую страницу).

Разметка и обноска под фундамент.

после закидывания цемента и всего остального в бытовку, начали ставить обноску для разметки свай. Использовали для этого дедовский способ с шланговым уровнем и колбочками, это для определения перепада высот, иначе разметка будет не верной.

При разметке прямоугольных частей дома, проще всего оказался метод подгонки. Измеряем все тупо рулеткой и вычислив заранее гипотенузу (диагональ фундамента) прямоугольного треугольника, подгоняем, чтобы все длины сошлись с планом.

Начинать лучше с базовой линии, точно отходящей от границы участка на нужное расстояние.

Обязательно проверяем диагонали, они должны быть равны в прямоугольнике. Равны они также и у равнобедренной трапеции:) Но мы же меряем и стороны тоже.

Мы делали специфичную обноску, не как обычно делают для ленты, а заточенную под ТИСЭ. Думаю так будет удобнее. В общем наши линии разметки проходили через будущие центры свай. Затем по натянутым бечевкам омерялись расстояния между центрами свай и с помощью отвеса центр свай переносился на землю.

Кстати если вы еще не знакомы с технологией ТИСЭ, в конце статьи по этой ссылке немного, а лучше начните с изучения книг Яковлева Р.Н «Универсальный фундамент — технология ТИСЭ» и «Новые методы строительства — технология ТИСЭ«.

На земле центры будущих свай помечал вбитым гвоздем 150 с ярким флажком из цветной изоленты.

Далее мне ни как не удавалось попасть на стройку после работы и я понял, что пора в отпуск. Взяв две недели отпуска и закупившись провиантом, я заселился в бытовку по схеме ночь в бытовке, ночь дома.

Классный фонарик на фото сверху. Очень яркий.  Заказал его как-то у китайцев. С тех пор постоянно выручает меня на стройке.

Отмерив от гвоздя (гвоздями размечались будущие сваи) по 12см «во все четыре стороны» капнул лопатой. Получилась квадратная ямка со стороной около 24см. С ямки гораздо удобнее начинать бурение. Особенно когда грунт пересох на солнце и превратился в «бетон».

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

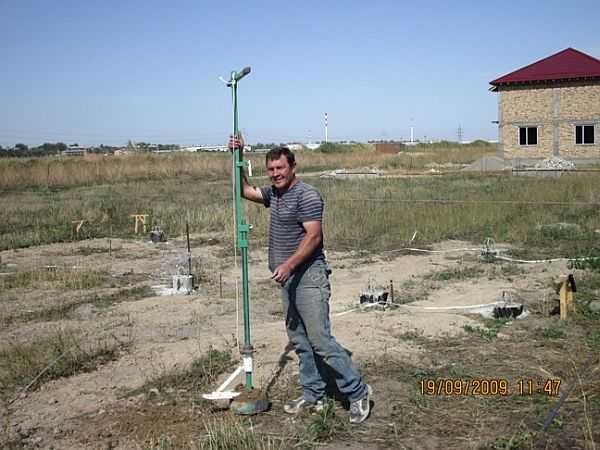

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

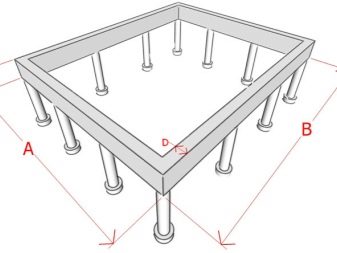

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

Порядок проведения работ при строительстве

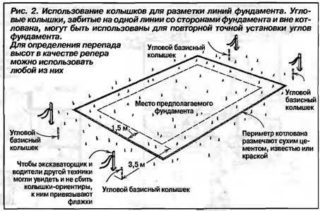

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса.  При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.
