Особенности dcv и acv на мультиметре

Типы и конструкции современных мультиметров

Сегодня для использования в быту выпускаю два вида тестеров:

  • аналоговые, на котором уровень измеряемых параметров считываются по шкале со стрелкой;
  • цифровые, на жидкокристаллический или светодиодный индикатор (дисплей) которых выводится цифровое значение измеряемого параметра.

Для присоединения к объекту измерения мультиметр комплектуется щупами, заострённые концы которых подсоединяются к точкам замера напряжения, емкости, тока и других параметров. Для соединения с прибором щупы оснащены гибким разноцветными проводами со штекерами. При этом чёрный провод обычно соответствует минусовому проводнику, а красный – плюсовому. Этим же цветом маркированы и соответствующие гнезда на лицевой панели.

Сегодня все большей популярностью пользуются цифровые прибороы, в то время как аналоговые (стрелочные) постепенно сходят на нет. Несомненным достоинством цифровых моделей является и то, что большинство из них не требуют соблюдения полярности при подключении щупов.

Если цифровым прибором измерять напряжение аккумулятора и при этом перепутать «плюс» с «минусом» можно погнуть стрелку индикатора. Цифровой же тестер высветит на индикаторе действующее значение напряжения, только со знаком «минус».

Простой, бытовой китайский тестер, позволяющий измерить:

  • переменное и постоянное напряжение в диапазоне 0…1000,0 вольт;
  • ток в цепях переменного и постоянного тока;
  • активное сопротивление.

можно приобрести за 200,0…250,0 рублей.

Тестер, дополнительно позволяющий измерять основные параметры транзисторов и диодов, а также при помощи термопары или терморезистора определять температуру, обойдется не дороже 500,0 рублей.

Перед тем как пользоваться тестером-мультиметром необходимо изучить обозначение гнезд, расположенных на лицевой панели прибора, к которым подключаются штекера для замера различного вида электрических параметров.

На простых приборах, предназначенных для измерения напряжения, тока и сопротивления имеется несколько гнезд, обозначенных аббревиатурой «АСV», «DCA» и некоторыми другими буквами (зависит от модели и функциональности прибора). В этих обозначениях буквы означают:

  • «DC» – гнездо для замера параметров постоянного тока;
  • «AC» – гнездо для переменного тока;
  • «V» – напряжение («V» – «В» – вольты);
  • «A» – ток («A») – амперы).

В некоторых моделях трехзнаковое обозначение может отсутствовать и гнезда обозначаются более понятно: «V

», «V±», «А» и некоторыми другими.

Порядок измерений

Теперь рассмотрим, как производить при помощи универсального тестера некоторые измерения.

Замеряем постоянное напряжение

Как уже отмечалось, сектор dcv имеет пять положений и позволяет производить измерение напряжения в пределах от 0 до 500V, а в некоторых моделях до 1000V. Конечно, такие большие значения в домашних условиях вы вряд ли найдете, разве что при ремонте кинескопа телевизора

Если включить прибор на самую большую мощность, вверху экрана отобразится HV – своего рода предупреждение о необходимости соблюдать осторожность при работе с высоким напряжением

В домашних условиях dcv на мультиметре чаще всего используют для определения заряда аккумулятора мобильного телефона, автомобиля или обычной батарейки. Разберем, как это сделать пошагово:

  • При измерении напряжения на аккумуляторе или батарейке, смело можно включать мультиметр в положение 20V в секторе dcv. При измерении других приборов, где примерное значение неизвестно, следует установить переключатель на максимум;
  • После этого черный щуп прикладывают к минусу источника, а красный – к положительному контакту. На табло высветятся показания, соответствующие напряжению прибора;
  • При изменении полярности ничего страшного не произойдет, мультиметр покажет то же значение, но со знаком «минус»;
  • При замере на максимальном положении, погрешность прибора составляет примерно 1V. При необходимости более точных измерений, можно перевести переключатель на меньшее значение.

Замеряем переменное напряжение

Часто в домашних условиях есть необходимость замерить напряжение в розетке, распределительной коробке или осветительном приборе. Это помогает найти обесточенную линию или просто узнать, какое напряжение в сети.

Для этого переключатель на мультиметре нужно перевести в сектор acv, на самое большое значение. Обычно это 500 или 750V, все зависит от модели. Затем концами щупов притрагиваются к контактам розетки или оголенным проводам. На дисплее отобразится результат измерений, при этом полярность не имеет значения.

Теперь вы знаете базовые принципы работы с мультиметром, а также встречающиеся обозначения на лицевой панели устройства.

Делать было не чего, дело было вечером… Решил я в очередной раз произвести замеры заряда АКБ и выяснить напряжение электрического тока на выходе от генератора. Процедура проста, так что минимум букв.

Для замера нам понадобиться любой мультиметр, с возможностью измерения напряжения (V). Что то типа такого, как на фото ниже.

Подключаем красный провод от мультиметра к клемме АКБ на «плюс» и черный на «минус».

Этапы замера:1. — Замеряем «вольтаж» на выходе из АКБ. Машина не заведена, все источники питания в ТС отключены.

2 — Замеряем «вольтаж» на выходе из генератора. Машина заведена, габариты и иные источники электро-потребления отключены (за исключением тех, без которых ТС не будет работать).

3. Замеряем «вольтаж» на выходе из генератора. Машина заведена, включены все источники электро-потребления:— Ближний свет фар + габариты— Климат-контроль (кондиционер или печка, у кого как)— Музыка (головное устройство, усилитель, 4 динамика) не на полную — соседей жалко— Обогрев заднего стекла

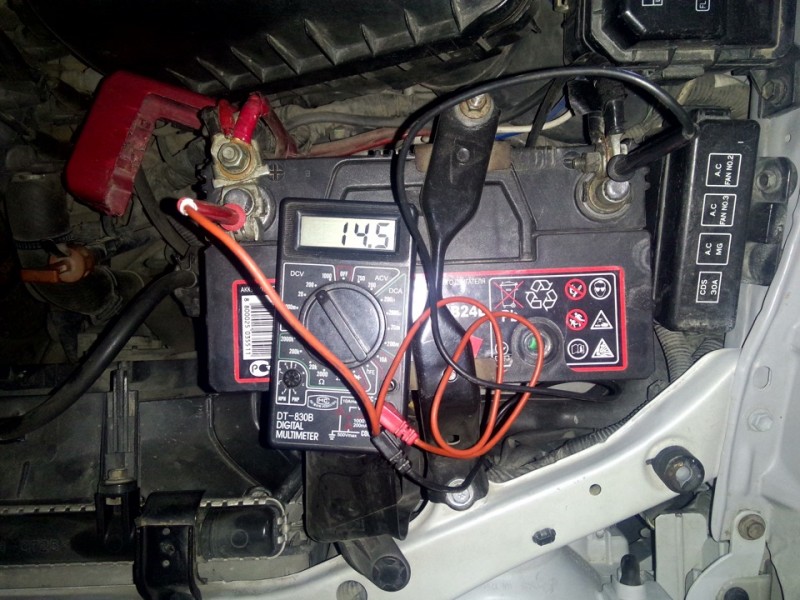

Ниже фото, подтверждающие эксперимент.

Для точности эксперимента, можно в процессе замеров, нажать на «газульку» и засечь изменение результатов выхода тока. У меня значение поднималась до 14,7V.

Результат:Как видно на фото, в выключенном состоянии АКБ выдает заявленные свои 12V тока. При рабочем авто, генератор без нагрузки выдает 14,5V тока, а при источниках потребления электроэнергии — 14,4V. В моментах повышенных оборотов двигателя (нажав на газ или натянув трос акселератора) значение поднимается до 14,7V. Все в норме, заряд есть и тока соответствует рекомендации.

Как обозначается блок с функциональными кнопками?

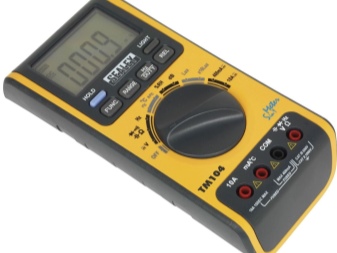

Над поворотным переключателем режимов в большинстве современных мультиметров (кроме самых примитивных) расположен блок функциональных кнопок. С их помощью осуществляется уточнение параметров измерения, а также выбор специальных режимов.

Блок функциональных клавиш:

Кратко перечислим наиболее используемые функции, которые управляются данными кнопками.

С помощью «SELECT» можно выбрать нужный подвид измерений, если поворотный переключатель установлен в позицию, имеющую несколько дополнительных значений. Последовательные нажатия кнопки поочередно переключают подрежимы.

В случае измерения частоты сигнала с помощью «Select» можно переключаться между отображением частоты и скважности. В режиме измерения температуры «Select» позволяет переключить индикацию с градусов Цельсия на Фаренгейты и обратно

В режиме измерения температуры «Select» позволяет переключить индикацию с градусов Цельсия на Фаренгейты и обратно.

«HOLD» «замораживает» результат измерений. Это позволяет сохранить показатели, например, для дальнейшего сравнения с другим прибором. В большинстве мультиметров на эту же кнопку вынесено управление подсветкой: длительное нажатие кнопки позволяет включать и выключать ее.

«RANGE» последовательно переключает поддиапазоны измерений. Такая кнопка есть на большинстве мультиметров с автовыбором диапазона. Эта возможность незаменима для измерения процессов, которые могут быстро изменять значения в небольших пределах. Кроме того, принудительный выбор диапазона приводит к тому, что измерение производится гораздо быстрее.

«REL» позволяет «установить ноль отсчета». Бывает очень полезно при измерении малых значений сопротивления или, например, проверке аккумуляторной батареи.

Для измерения сопротивления короткого проводника вручную установите диапазон измерения «Омы» и крепко сожмите измерительные щупы. Индикатор мультиметра при этом покажет не «0», а некоторую небольшую величину. Это сопротивление измерительных цепей самого прибора, включая щупы. Нажмите «Rel», и значение скорректируется, превратившись в четкий «0». Теперь можно измерять сопротивление, например, провода или токового шунта.

Например, мы хотим измерить, как сильно меняется напряжение бортовой сети автомобиля на разных режимах работы двигателя. Подключите прибор к сети, нажмите «Max/min» и «погоняйте» мотор. Теперь прибор показывает наибольшее из значений, которые наблюдались в сети. Нажмите «Max/min» еще раз, и на индикаторе отобразится наименьшее показание.

«PEACK» похоже на «max/min», но при этом фиксируется лишь пиковое значение параметра. Это имеет смысл, например, при измерении напряжения переменного тока.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Делать было не чего, дело было вечером… Решил я в очередной раз произвести замеры заряда АКБ и выяснить напряжение электрического тока на выходе от генератора. Процедура проста, так что минимум букв.

Для замера нам понадобиться любой мультиметр, с возможностью измерения напряжения (V). Что то типа такого, как на фото ниже.

Подключаем красный провод от мультиметра к клемме АКБ на «плюс» и черный на «минус».

Этапы замера:1. — Замеряем «вольтаж» на выходе из АКБ. Машина не заведена, все источники питания в ТС отключены.

2 — Замеряем «вольтаж» на выходе из генератора. Машина заведена, габариты и иные источники электро-потребления отключены (за исключением тех, без которых ТС не будет работать).

3. Замеряем «вольтаж» на выходе из генератора. Машина заведена, включены все источники электро-потребления:— Ближний свет фар + габариты— Климат-контроль (кондиционер или печка, у кого как)— Музыка (головное устройство, усилитель, 4 динамика) не на полную — соседей жалко— Обогрев заднего стекла

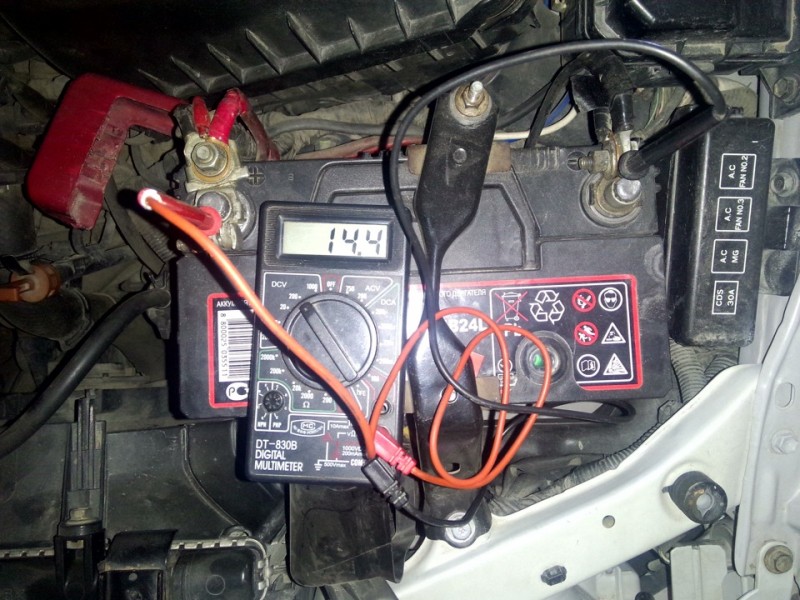

Ниже фото, подтверждающие эксперимент.

Для точности эксперимента, можно в процессе замеров, нажать на «газульку» и засечь изменение результатов выхода тока. У меня значение поднималась до 14,7V.

Результат:Как видно на фото, в выключенном состоянии АКБ выдает заявленные свои 12V тока. При рабочем авто, генератор без нагрузки выдает 14,5V тока, а при источниках потребления электроэнергии — 14,4V. В моментах повышенных оборотов двигателя (нажав на газ или натянув трос акселератора) значение поднимается до 14,7V. Все в норме, заряд есть и тока соответствует рекомендации.

В арсенале любого профессионального электрика найдется множество различного инструмента, приборов для тестирования и диагностики. Простому человеку, желающему починить домашнюю электропроводку, большинство сложных приборов просто не нужно.

Но есть один прибор, без которого не обойдется даже начинающий мастер – это мультиметр. Этот аппарат представляет собой универсальное устройство для замера различных показаний электрической цепи. Иметь такой прибор в домашнем хозяйстве мало, нужно еще уметь с ним работать.

Базовые принципы работы с универсальным тестером представлены в этой статье.

Мультиметр цифровой: как пользоваться

При замере каждого из параметров (тока, напряжения, сопротивления и так далее) необходимо для начала:

  • примерно представить себе диапазон замера. Так, для аккумулятора это может быть 1,5 В, 7,5 В, 12 В и так далее. ВСЕГДА выбирается значение немного больше предполагаемого. Это своего рода «запас прочности», чтобы не испортить прибор;
  • правильно выбрать направление измерения. При этом следует переместить указатель мультиметра в нужное положение, ориентируясь на общепринятые обозначения, нанесенные на корпус;
  • правильно присоединить щупы. Минусовый (черный) щуп при любом виде измерений включается в общее гнездо COMMON (COM), плюсовый устанавливается в гнездо, предназначенное для конкретного вида измерений.

При любых измерениях необходимо подключать щупы в разрыв сети параллельно!

Общая схема действий – как пользоваться тестером электрическим (мультиметром):

  • перевести указатель прибора в нужный диапазон измерений, выставив значение на 5…10% выше предполагаемого. При неизвестном значении выставляется максимальное значение;
  • подключить щупы соответственно типу измерений – красный в разъем VΩmA (VΩ, V/Ω) для измерений тока, напряжения, сопротивления малых значений или 10А (20А) для тока больших значений, черный – в общий разъем COM;
  • поднести щупы к прибору или сети, для которых проводятся замеры. Соответственно красный щуп подключается к плюсовому выходу, черный – к минусовому;

оценить высветившееся на дисплее значение. При необходимости скорректировать положение указателя для получения более точных данных.

Подробная инструкция, как пользоваться как пользоваться тестером-мультиметром в разных режимах измерений, приведена в статьях «Как проверить сопротивление мультиметром» и «Как измерить силу тока мультиметром».

Пример: необходимо оценить сопротивление устройства или электрической цепи. На дисплее высветился «0». Следовательно, выбранный диапазон больше необходимого, необходимо перевести указатель на меньшие значения. При высвечивании «1», «OL», «OVER» напротив, необходимо повысить диапазон – в выбранном идет перегрузка. Если высветилось цифровое значение с двумя и более разрядами, но оно существенно меньше выбранного диапазона (200 при выбранном 700 Ом), следует снизить значение.

Как пользоваться мультиметром

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством. Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

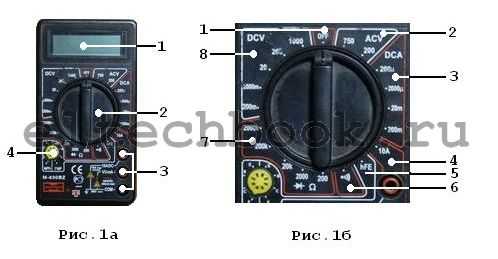

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Внешний вид и органы управления мультиметра.

  1. жидкокристаллический дисплей,
  2. переключатель режимов измерения,
  3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
  4. разъем для подключения транзисторов.

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

  1. OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
  2. ACV — переменное напряжение.
  3. DCA- постоянный ток.
  4. Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
  5. hFE — измерение параметров транзисторов (здесь это не рассматривается).
  6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
  7. Ω — сопротивление.
  8. DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

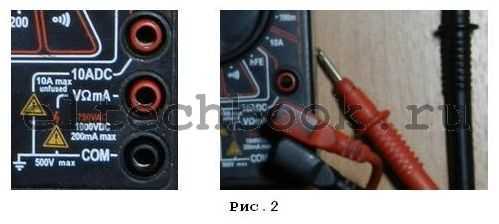

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

  • COM — общий, один из щупов (как правило черный) подключается всегда.
  • V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
  • 10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

  • μ микро 10-6,
  • m мили 10-3,
  • k кило 103,
  • M мега 106.

То есть 200 mV= 200*10-3 V.

Все, можете пользоваться.

2012-2019 г. Все права защищены.

Что такое режим HFE на мультиметре?

Переходим к более продвинутым функциям Есть на мультиметре такой тип измерений, как HFE. Это проверка транзисторов, или коэффициента передачи тока транзистора. Для такого измерения имеется специальный разъем. Транзисторы — важный элемент, их нет пожалуй только в лампочке, но и там они наверное уже скоро появятся. Транзистор — один из самых уязвимых элементов. Они выгорают чаще всего из- за скачков напряжения и т.д. Я недавно заменил два транзистора в зарядном устройстве для автомобильного аккумулятора. Для проверки использовал тестер, транзисторы выпаивал.

Выводы разъема обозначены такими буквами, как «E, B и C». Это означает следующее: «Е» — эмиттер, «В» — база, и «С» — коллектор. Обычно у всех моделей есть возможность измерять оба типа транзисторов. У недорогих моделей мультиметров бывает весьма неудобно проверять выпаянные транзисторы из-за их коротких, обрезанных ножек. А новые — самое то :):). Смотрим видео, как проверить исправность транзистора с помощью тестера:

Транзистор в зависимости от его типа (PNP или NPN) вставляется в соответствующие разъемы и по показаниям на дисплее определяется исправен он или нет. При неисправности на дисплее появляется . Если Вы знаете коэффицент передачи тока проверяемого транзистора, Вы сможете проверить его в режиме HFE сверив показания тестера и паспотных данных транзистора
