Особенности расчета конденсатора

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Активное и реактивное сопротивления

Хотя активное и реактивное сопротивления очень похожи. Даже значения обоих параметров измеряются в Омах, но они не совсем одинаковы. В результате этого невозможно сложить их вместе непосредственно. Вместо этого их нужно суммировать «векторно». Другими словами, необходимо округлить каждое значение, а затем сложить их вместе и выделить квадратный корень из этого числа:

Xtot2 = Xc2 + R2

В данной статье были подробно описаны основные компоненты, устройство и принцип работы конденсаторов, а также приведены базовые формулы, предназначенные для того, чтобы посчитать полезный объём прибора. Для более глубокого ознакомления необходимо внимательно рассмотреть типы данных деталей и их практические особенности в различных схемах и устройствах.

Расчёт ёмкости и мощности

Количество энергии, находящееся в батарее, называют её ёмкостью. Для измерения используют такие единицы:

• ампер-час;
• миллиампер-час.

Есть два метода измерения ёмкости:

• Для того чтобы вычислить ёмкость аккумулятора, нужно понять принцип действий. Сначала нужно полностью зарядить устройство, а затем измерить время разряда. Ёмкость — произведение часов на силу тока. Это не очень удобный метод для батарейки, ведь после такого эксперимента её можно будет только утилизировать.
• Есть и другой способ. Нужно собрать схему, которая разрядит резистор до напряжения в один вольт, силу тока можно посчитать по формуле напряжения, делённого на сопротивление. Чтобы точно измерить время, можно подключить часы, которые перестанут работать при достижении порогового напряжения. Предварительно следует установить их на нулевую отметку. А также следует включить твердотельное реле, которое защитит устройство от полного разряда путём его отключения. Произойдёт это также при достижении минимально допустимого показателя вольт.

Рассчитать мощность аккумулятора можно при помощи той же формулы, однако напряжение и силу тока надо будет знать наверняка. Соберите цепь, включив в неё амперметр и вольтметр. Необходимо просто перемножить показания приборов. Если вольтметра нет, то можно обойтись значениями сопротивления. В таком случае мощность равна квадрату количества ампер, умноженному на число Ом.

Принцип работы схем на балластном конденсаторе

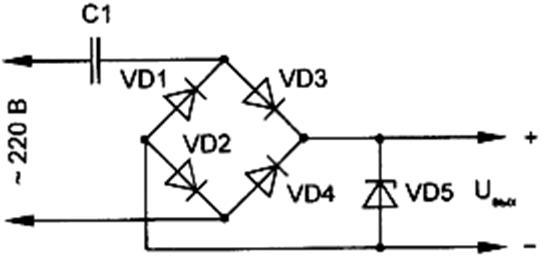

В этой схеме конде-р является фильтром тока. Напряжение на нагрузку поступает только до момента полного заряда конде-ра, время которого зависит от его ёмкости. При этом никакого тепловыделения не происходит, что снимает ограничения с мощности нагрузки.

Чтобы понять, как работает эта схема и принцип подбора балластного элемента для LED, напомню, что напряжение – скорость движения электронов по проводнику, сила тока – плотность электронов.

Для диода абсолютно безразлично, с какой скоростью через него будут «пролетать» электроны. Расчет конде-ра основан на ограничении тока в цепи. Мы можем подать хоть десять киловольт, но если сила тока составит несколько микр оампер, количества электронов, проходящих через светоизлучающий кристалл, хватит для возбуждения лишь крохотной части светоизлучателя и свечения мы не увидим.

В то же время при напряжении несколько вольт и силе тока десятки ампер плотность потока электронов значительно превысит пропускную способность матрицы диода, преобразовав излишки в тепловую энергию, и наш LED элемент попросту испарится в облачке дыма.

Подключение пускового и рабочего конденсаторов для трехфазного электромотора

Вот оно соответствие всех нужных приборов элементам схемы

Теперь выполним подключение, внимательно разобравшись с проводами

Так можно подключить двигатель и предварительно, используя неточную прикидку, и окончательно, когда будут подобраны оптимальные значения.

Подбор можно сделать и экспериментально, имея несколько конденсаторов разных емкостей. Если их присоединять параллельно друг другу, то суммарная емкость будет увеличиваться, при этом нужно смотреть, как ведет себя двигатель. Как только он станет работать ровно и без перенагрузки, значит, емкость находится где-то в районе оптимума. После этого приобретается конденсатор, по емкости равный этой сумме емкостей испытываемых конденсаторов, включенных параллельно. Однако можно при таком подборе измерять фактический потребляемый ток, используя измерительные токовые клещи, а провести расчет емкости конденсатора по формулам.

Расчет объёма расширительного бака отопления

Определить объём расширительного бака можно несколькими способами. Во-первых, свои услуги предлагают многочисленные проектировочные бюро и отдельные специалисты. Они для расчётов используют специальное программное обеспечение, которое позволяет учесть все факторы, влияющие на стабильную работу системы отопления. Это всё, конечно, замечательно, но дорого.

Во-вторых, можно самостоятельно выполнить расчет расширительного бака по формулам. Здесь нужно быть особенно внимательным, так как малейшая ошибка может существенно исказить итоговые значения. Учитывается всё: объём системы отопления, вид теплоносителя и его физические характеристики, давление.

В-третьих, можно воспользоваться он-лайн калькуляторами для выполнения расчётов. Правда, в этом случае, лучше перепроверить результаты на нескольких ресурсах, дабы исключить вероятность некорректной работы страницы.

В-четвёртых, можно прикинуть на глаз – удельную ёмкость системы отопления приравнять к 15 л/кВт. Это ориентировочные цифры. Такой способ годится только на стадии технико-экономического обоснования. Уже непосредственно перед покупкой обязательно проводят более точные расчёты.

Способ #1 — расчёт по формулам

Основная формула для расчёта выглядит следующим образом:

где С – общий объём теплоносителя в отопительной системе, л;Pa min – настроечное (первоначальное) абсолютное давление в расширительном баке, бар;Pa max – максимальное (предельное) абсолютное давление, которое возможно в расширительном баке, бар.

При расчёте общего объёма отопительной системы учитываются все трубы и радиаторы, тёплые полы и котёл, а также другие элементы. Примерные значения указаны в таблице:

Примечание:* без учёта объёма аккумулирующих жидкостей;** усреднённая величина.

В таблице приведены значения коэффициента βt – показателя температурного расширения теплоносителя, которые соответствуют максимальной разнице температур в работающей и неработающей системе.

Теперь рассчитываем Pa min и Pa max по формулам:

По первой формуле рассчитывается абсолютное настроечное давление (h2 подставляется со знаком «минус» при расположении бака ниже точки врезки). По второй формуле определяется абсолютное максимально возможное давление в расширительном баке.

Способ #2 — онлайн калькулятор для расчёта

Для расчёта объёма расширительного бака можно воспользоваться он-лайн калькулятором. Их существует много (http://www.ktto.com.ua/calculation/brh, http://teplo-info.com/otoplenie/raschet_rasshiritelnogo_baka_online и другие). Разберём механизм работы на примере калькулятора, предложенного на сайте http://teplo-as.ru/text/podbor/bak.

* — лучше брать максимально точную цифру. Если данных нет, тогда 1 кВт мощности равен 15 л;** — должно равняться статическому давлению системы отопления (0,5 бар = 5 м);*** — это давление, при котором срабатывает клапан безопасности.

Эта методика значительно упрощена и годится только для расчёта индивидуальных систем отопления. Поэтапно разберём схему на конкретном примере:

1. определяем тип теплоносителя: в данном случае это вода. Коэффициент её температурного расширения составляет 0,034 при температуре 85С;
2. рассчитываем объём теплоносителя в системе. Например, для котла мощностью 40 кВт объём воды составит 600 литров (15 литров на 1 Квт мощности). Можно, и это будет более точная цифра, суммировать объём теплоносителя в котле, трубах и радиаторах (если такие данные есть);
3. максимально допустимое давление в системе задаётся пороговым значением, при котором срабатывает клапан безопасности;
4. давление зарядки (начальное) расширительного бака может быть больше либо равно (но ни в коем случае не меньше) гидростатическому давлению отопительной системы в точке врезки мембранника;
5. объём расширения (V) рассчитывается по формуле V = (C* βt)/(1-(Pmin/Pmax));
6. расчётный объём округляем в большую сторону (это никак не скажется на работе системы).

Расширительный бак подбирается так, чтобы компенсировать этот самый расчетный объём (см. таблицу):

Коэффициент заполнения теплоносителем расширительного бака определяется по таблице исходя из комбинации значений максимального и начального давления. Далее расчётный объём умножается на коэффициент и полученная цифра является рекомендуемым объёмом мембранника

Подключение двигателя 380 на 220

380в — это напряжение между фазами в трёхфазной цепи (линейное), а 220в — напряжение между фазой и нулём (фазное) в той же самой цепи. В обычной однофазной цепи: дома, на даче или в гараже есть только два провода — ноль и фаза; сейчас в новых постройках появился защитный ноль (заземление) — провод жёлто-зелёного цвета, он подходит к «рогам» розетки, его в расчёт не принимаем, о заземлении разговор совсем другой.

Возникает вопрос о том, где взять недостающие фазы

Применение фазорасщепителя или инвертора (устройство, преобразующее однофазный электрический ток в трёхфазный) рассматривать не будем, не стоит принимать во внимание и индукционный с помощью катушек индуктивности способ сдвига фаз. Пойдём другим путём, ёмкостным — подключение электродвигателя 380 В на 220 В через конденсатор

Этот метод является самым простым и оптимальным, легким в реализации.

То, что имеется сам трёхфазный электродвигатель, ясно по умолчанию, нужно только определить схему подключения его обмоток и как подключить двигатель 380 на 220. Для этого надо вскрыть клеммную коробку электродвигателя и если в ней только три клеммы, стало быть, обмотки статора соединены звездой и для переделки на треугольник, а когда на шильдике движка указано рабочее напряжение 380 В, то это нужно, придётся открывать заднюю крышку мотора, искать выводы обмоток, переключать их. Тут рекомендуется позвать опытного электрика.

В коробке шесть клемм, расположенных двумя рядами — по три штуки в каждом. Рассмотрим возможные варианты

1. Три клеммы ОДНОГО ряда соединены между собой — звезда.
2. МЕЖДУРЯДНОЕ соединение клемм попарно — треугольник.

Расчет заряда конденсатора

После расчета емкости, необходим расчет заряда конденсатора. Начальный заряд прибора равен нулю. Подключением к гальванической батарее или к другому источнику постоянной ЭДС конденсаторы заряжают. Чтобы правильно рассчитать заряд конденсатора от источника постоянной ЭДС, существует также специальный калькулятор конденсаторов онлайн, в котором лишь нужно указать следующие данные:

• ЭДС источника в Вольтах,
• сопротивление в Омах,
• емкость в микроФарадах,
• время зарядки в миллисекундах.

Каждый такой калькулятор расчета конденсаторов будет также указывать точность вычисления, с которой будут получены результаты. После нажатия кнопки «Рассчитать», в результатах реально получить:

• постоянную времени RC-сети в миллисекундах,
• время зарядки в миллисекундах,
• требуемый начальный ток в Амперах,
• максимальную рассеиваемую мощность в Ваттах,
• напряжение в Вольтах,
• заряд в микроКулонах,
• энергию в микроДжоулях,
• а также работу, совершенную источником, в микроДжоулях.

Используя специальные онлайн калькуляторы для расчета конденсатора, вам не придется самостоятельно проводить сложные подсчеты, искать нужные формулы, разбираться и вникать в сложные для вас схемы. Все это сделает калькулятор онлайн за вас.

Простая схема блока питания светодиодов с конденсатором

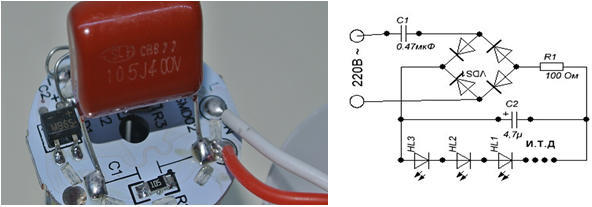

Разберём устройство без трансформаторного блока питания для светодиодов на примере фабричного драйвера LED ламы.

• R1 – резистор на 1Вт, который уменьшает значимость перепадов напряжения в сети;
• R2,C2 – конде-р служит в качестве токоограничителя, а резистор для его разрядки после отключения от сети;
• C3 – сглаживающий конде-р, для уменьшения пульсации света;
• R3 – служит для ограничения перепадов напряжения после преобразования, но более целесообразно вместо него установить стабилитрон.

Какой конденсатор можно использовать для балласта?

В качестве гасящих конденсаторов для светодиодов используются керамические элементы рассчитанные на 400-500В. Использование электролитических (полярных) конденсаторов недопустимо.

Меры предосторожности

Безтрансформаторные схемы не имеют гальванической развязки. Сила тока цепи при появлении дополнительного сопротивления, например прикосновение рукой с  оголённому контакту в цепи, может значительно увеличится, став причиной электротравмы.

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

1. Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
2. Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
3. Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
4. Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
5. КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

1. Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
2. Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73Uηcosφ. Для расчета понадобятся показатели работы двигателя.
3. После вычисления тока можно найти показатель емкости рабочего конденсатора.
4. Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

1. Интервал рабочей температуры.
2. Возможное отклонение от расчетной емкости.
3. Сопротивление изоляции.
4. Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

1. Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Кроме этого, стоит учитывать, что на рынке можно встретить модели от иностранных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Российские варианты исполнения также часто используются при создании сети подключения электродвигателя.

Электроемкость. Конденсаторы. Энергия конденсатора. Соединение конденсаторов

Электрическая
ёмкость —
характеристика проводника, мера его
способности накапливать электрический
заряд.

В теории электрических цепей ёмкостью
называют взаимную ёмкость между двумя
проводниками; параметр ёмкостного
элемента электрической схемы,
представленного в виде двухполюсника.

Такая ёмкость определяется как отношение
величины электрического заряда к разности
потенциалов между
этими проводниками.

В системе СИ ёмкость
измеряется в фарадах.
В системе СГС в сантиметрах.

• Для одиночного
  проводника ёмкость равна отношению
  заряда проводника к его потенциалу в
  предположении, что все другие
  проводники бесконечно удалены
  и что потенциал бесконечно удалённой
  точки принят равным нулю. В математической
  форме данное определение имеет вид
• где  — заряд,  —
  потенциал проводника.
• Ёмкость определяется
  геометрическими размерами и формой
  проводника и электрическими свойствами
  окружающей среды (еёдиэлектрической
  проницаемостью)
  и не зависит от материала проводника.
  К примеру, ёмкость проводящего шара
  радиуса R равна
  (в системе СИ):

Понятие ёмкости
также относится к системе проводников,
в частности, к системе двух проводников,
разделённых диэлектриком —конденсатору.
В этом случае взаимная
ёмкость этих
проводников (обкладок конденсатора)
будет равна отношению заряда, накопленного
конденсатором, к разности потенциалов
между обкладками. Для плоского конденсатора
ёмкость равна:

где S —
площадь одной обкладки (подразумевается,
что они равны), d —
расстояние между обкладками, ε — относительная
диэлектрическая проницаемость среды
между обкладками, ε0 =
8.854·10−12 Ф/м
— электрическая
постоянная.

Конденса́тор (от лат. condensare —
«уплотнять», «сгущать») — двухполюсник с
определённым значением ёмкости и
малой омической проводимостью;
устройство для накопления заряда и
энергии электрического поля.

Конденсатор
является пассивным электронным
компонентом.

Виды конденсаторов:
1.
по виду диэлектрика: воздушные, слюдяные,
керамические, электролитические
2. по
форме обкладок: плоские, сферические.
3.
по величине емкости: постоянные,
переменные (подстроечные).

Электроемкость
плоского конденсатора

Включение
конденсаторов в электрическую цепь

параллельное

последовательное

1. ЭНЕРГИЯ ЗАРЯЖЕННОГО
   КОНДЕНСАТОРА
2. Конденсатор — это
   система заряженных тел и обладает
   энергией.
   Энергия любого конденсатора:
3. где
   С — емкость конденсатора
   q — заряд
   конденсатора
   U — напряжение на обкладках
   конденсатора
   Энергия конденсатора
   равна работе, которую совершит
   электрическое поле при сближении пластин
   конденсатора вплотную,
   или равна
   работе по разделению положительных и
   отрицательных зарядов , необходимой
   при зарядке конденсатора.
4. ЭНЕРГИЯ ЭЛЕКТРИЧЕСКОГО
   ПОЛЯ КОНДЕНСАТОРА

13.

Расчет емкости аккумуляторной батареи

Измерение объема батареи необходимо в случае определения количества энергии для продолжительной автономной работы любых устройств (к примеру, для ноутбука, смартфона и т.д.);

Для того чтобы определить емкость АКБ, необходимо применить стандартную формулу:

Q=(P*t)/V*k,

где Q — рассчитываемая емкость АКБ (А*ч или мА*ч);

P – нагрузочная мощность (Вт);

t — временной промежуток резервирования (ч);

V — напряжение батареи (В);

k — коэффициент, отображающий какая часть емкости АКБ используется.

Значение k компенсирует ситуацию неполного заряда батареи. К слову, полный разряд после нескольких полных циклом работы существенно увеличивает работоспособность устройства.

Расчет конденсатора для светодиодов

Необходимость подключить светодиод к сети – частая ситуация. Это и индикатор включения приборов, и выключатель с подсветкой, и даже диодная лампа.

Существует множество схем подключения маломощных индикаторных LED через резисторный ограничитель тока, но такая схема подключения имеет определённые недостатки. При необходимости подключить диод, с номинальным током 100-150мА, потребуется очень мощный резистор, размеры которого будут значительно больше самого диода.

Вот так бы выглядела схема подключения настольной светодиодной лампы. А мощные десяти ваттные резисторы при низкой температуре в помещении можно было бы использовать в качестве дополнительного источника отопления.

Применение в качестве ограничителя тока конде-ров позволяет значительно уменьшить габариты такой схемы. Так выглядит блок питания диодной лампы мощностью 10-15 Вт.

Принцип работы схем на балластном конденсаторе

В этой схеме конде-р является фильтром тока. Напряжение на нагрузку поступает только до момента полного заряда конде-ра, время которого зависит от его ёмкости. При этом никакого тепловыделения не происходит, что снимает ограничения с мощности нагрузки.

Чтобы понять, как работает эта схема и принцип подбора балластного элемента для LED, напомню, что напряжение – скорость движения электронов по проводнику, сила тока – плотность электронов.

В то же время при напряжении несколько вольт и силе тока десятки ампер плотность потока электронов значительно превысит пропускную способность матрицы диода, преобразовав излишки в тепловую энергию, и наш LED элемент попросту испарится в облачке дыма.

Расчет гасящего конденсатора для светодиода

• Разберем подробный расчет, ниже сможете найти форму онлайн калькулятора.
• Расчет емкости конденсатора для светодиода:
• С(мкФ) = 3200 * Iсд) / √(Uвх² — Uвых²)

С мкФ – ёмкость конде-ра.

Он должен быть рассчитан на 400-500В; Iсд – номинальный ток диода (смотрим в паспортных данных); Uвх – амплитудное напряжение сети — 320В; Uвых – номинальное напряжение питания LED.

1. Можно встретить еще такую формулу:
2. C = (4,45 * I) / (U — Uд)
3. Она используется для маломощных нагрузок до 100 мА и до 5В.

Подключение одного светодиода

Для расчета емкости конде-ра нам понадобится:

• Максимальный ток диода – 0,15А;
• напряжение питания диода – 3,5В;
• амплитудное напряжение сети — 320В.

Для таких условий параметры конде-ра: 1,5мкФ, 400В.

Подключение нескольких светодиодов

При расчете конденсатора для светодиодной лампы необходимо учитывать, что диоды в ней соединены группами.

• Напряжение питания для последовательной цепочки – Uсд * количество LED в цепи;
• сила тока – Iсд * количество параллельных цепочек.

• Для примера возьмём модель с шестью параллельными линиями из четырёх последовательных диодов.
• Напряжение питания – 4 * 3,5В = 14В; Сила тока цепи – 0,15А * 6 = 0,9А;
• Для этой схемы параметры конде-ра: 9мкФ, 400В.

Простая схема блока питания светодиодов с конденсатором

Разберём устройство без трансформаторного блока питания для светодиодов на примере фабричного драйвера LED ламы.

• R1 – резистор на 1Вт, который уменьшает значимость перепадов напряжения в сети;
• R2,C2 – конде-р служит в качестве токоограничителя, а резистор для его разрядки после отключения от сети;
• C3 – сглаживающий конде-р, для уменьшения пульсации света;
• R3 – служит для ограничения перепадов напряжения после преобразования, но более целесообразно вместо него установить стабилитрон.

Какой конденсатор можно использовать для балласта?

В качестве гасящих конденсаторов для светодиодов используются керамические элементы рассчитанные на 400-500В. Использование электролитических (полярных) конденсаторов недопустимо.

Меры предосторожности

Безтрансформаторные схемы не имеют гальванической развязки. Сила тока цепи при появлении дополнительного сопротивления, например прикосновение рукой с оголённому контакту в цепи, может значительно увеличится, став причиной электротравмы.

Оцените, пожалуйста, статью. Мы старались:) (13

Что такое емкость и зачем нужен этот показатель?

Емкость аккумуляторной батареи — ее ключевая характеристика. Она влияет на стоимость устройства, область применения (от бытовых нужд до медицинских), срок службы.

Эта характеристика отображает длительность временного промежутка, на время которого батарея будет полноценно питать соответствующее устройство (пульт, телефон и т.д.) и обеспечивать его автономную работу. Иными словами, емкость АКБ — это максимальное количество электрической энергии, которое батарея способна накапливать за 1 полный цикл заряда.

Единица измерения емкости АКБ — амперы в час (А*ч), а для батарей высокой мощности — миллиамперы в час (мА*ч).
