Содержание:

Критерии выбора электроавтомата для квартиры

Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства

Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:

  • ток короткого замыкания;
  • рабочий ток;
  • ток срабатывания;
  • селективность;
  • число полюсов.

Ток короткого замыкания

Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА

Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.

Номинальный (рабочий) ток

Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.

Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.

Ток срабатывания

Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.

В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.

Селективность

Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.

Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.

Число полюсов

С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.

  • Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
  • Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

В подготовленное отверстие монтируется коробка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.


Классические розетки на кухне — самый оптимальный выбор

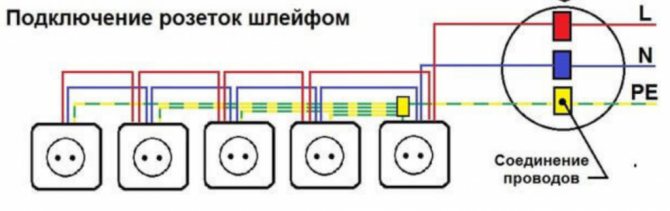

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.


Порядок подключения

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросети

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Назначение

Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.

Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.

Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор. Защита электроцепи как основное предназначение

Защита электроцепи как основное предназначение

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за <0,1 секунды) превышающих номинальный. Они являются самыми распространенными автоматами. Потому что применяются для защиты смешанной нагрузки.

Несколько реже имеется возможность купить автоматы B типа и еще реже с характеристиками D,отключающими нагрузку при превышении номинала в 10 (за ≥0,1 секунды) -20 раз (за <0,1 секунды), что незаменимо для защиты электродвигателей, имеющих большой пусковой ток.

Из этого следует, что в автомате, на котором написано C25, электромагнитное реле от короткого замыкания сработает при токах от  25*5=125 ампер более чем через 0,1 секунду и гарантировано сработает  при 25*10=250 ампер за 0,1 секунду или еще быстрее. А, скажем, B25 отключится в пределе токов от 75 до 125 ампер.

Времятоковые характеристики теплового расцепителя для автоматических выключателей обозначений B; C; D  одинаковы. Задержка отключения по перегрузке составляет интервал между условным неотключающим током равным 1,13 In (время срабатывания больше или равно часу) и условным током отключения равным 1,45 In (время срабатывания меньше часа).

Значит автоматический выключатель C16 при перегрузке сети до 18,08 ампера (16*1,13=18,08) не будет отключатся в течении часа или более. А при достижении перегрузки в 23,2 A (16*1,45=23,2) отключится тепловым расцепителем менее чем через час. При увеличении перегрузки время срабатывания теплового реле будет постоянно уменьшаться. При достижении силы тока превышающий номинальный в 5 раз (для автомата характеристики C) выключатель будет обесточивать нагрузку при помощи электромагнитного реле. Отключение при помощи электромагнитного расцепителя будет происходить для характеристики B при токе больше номинального в 3 раза, а для D соответственно в 10 раз.

Ток условного «неотключения» автомата — 1,13•In

Ток не отключения автоматического выключателя. Что это такое и откуда он берётся? Рассмотрим ВТХ защитного устройства — автомата. На оси Х (абсцисс), отражающей кратность тока нагрузки в цепи к номинальному току (I/In), находим цифру — 1,13.

Из этой точки вверх проводим вертикальную линию. (На рисунке, расположенном ниже, линия выделена красным цветом.)

Ищем точки пересечения этой линии с кривой времени срабатывания автомата. Видим, что таких точек нет. Делаем вывод, что автомат не сработает, если в цепи будет ток, превышающий номинальный в 1,13 раз.

Автоматические выключатели, пропуская через себя ток, превышающий их номинальный в 1,13 раз, должны поддерживать работу цепи на протяжении целого часа (ГОСТ 50345). При невыполнении этого условия, устройства автоматической защиты бракуются.

Условный ток не расцепления любого автомата составляет 1,13•In. При такой токовой нагрузке устройство защиты не отключается:

  1. 1 час у автоматов с номиналом менее 63 А;
  2. 2 часа у автоматов с номиналом более 63 А.

На графиках времятоковых характеристик автоматических выключателей производителями отмечается точка условного не расцепления (1,13•In).

Если через эту точку провести вертикальную прямую, становится видно место её пересечения с нижней кривой на участке 60-120 минут. К примеру, при прохождении тока 1,13•In = 11,3 (А) через автомат, номинал которого составляет 10 А, его тепловой расцепитель не разомкнёт цепь на протяжении 1 часа.

Так же, при прохождении тока 1,13•In = 18,08 (А) через автомат номиналом 16 А в течение 1 часа не сработает его тепловой расцепитель.

Ниже приведены значения токов условного не расцепления для автоматических выключателей различного номинала:

Номинальный ток автомата (Ампер) Ток неотключения (перегруз 13 %)
6 6,78
10 11,3
16 18,08
20 22,6
25 28,25
32 36,16
40 45,2

В соответствии с времятоковыми характеристиками, автоматы не будут срабатывать при прохождении через них токов, указанных в правом столбце

Это особенно важно, если в вашей сети возможно подключение большой нагрузки, а электропроводка устарела, изоляция проводов нарушена, монтажные работы были проведены некачественно

Тогда ток не отключения автомата возрастёт, а сечение отходящего кабеля может оказаться недостаточным для создавшейся нагрузки. Поэтому, старайтесь выбрать защитное оборудование и сечение проводников с оправданным запасом. Чтобы не заниматься каждый раз расчетами, обращайтесь к представленной ниже информации.

Способы выбора

Сразу же оговоримся, что способов несколько. Но какой бы вы не выбрали, в первую очередь необходимо определить суммарную нагрузку в сети. Как рассчитать этот показатель? Для этого придется разобраться со всеми бытовыми приборами, которые устанавливаются на участок питающей сети. Чтобы не быть голословным, приведем пример такой сети, в которую обычно подключается большое количество бытовой техники. Это кухня.

Итак, на кухне обычно располагается:

  • Холодильник с потребляемой мощностью 500 Вт.
  • Микроволновая печь – 1 кВт.
  • Электрический чайник – 1,5 кВт.
  • Вытяжка – 100 Вт.

Это практически стандартный набор, который может быть чуть больше, или чуть меньше. Складывая все эти показатели, получаем суммарную мощность участка, которая равна 3,1 кВт. А вот теперь способы определения нагрузки и сам выбор автомата.

Табличный способ

Это самый простой вариант правильно выбрать автоматический выключатель. Для этого вам потребуется таблица, в которой по суммарной показателю можно подобрать автомата (одно- или трехфазный). Вот эта таблица выбора внизу:

Здесь все достаточно просто

Самое важное, необходимо понимать, что расчетная суммарная мощность может оказаться не той, что в таблице. Поэтому придется расчетный показатель увеличивать до табличного

По нашему примеру видно, что потребляемая мощность участка равна 3,1 квт. Такого показателя в таблице нет, поэтому берем ближайший больший. А это 3,5 кВт, которому соответствует автомат на 16 ампер.

Графический способ

Это практически то же самое, что и табличный. Только вместо таблицы здесь используется график. Они также находятся в свободном доступе в интернете. Для примера приводим один из таковых.

На графике по горизонтали расположены автоматические выключатели с показателем токовой нагрузки, по вертикали потребляемая мощность участка сети. Чтобы определить мощность выключателя, необходимо сначала на вертикальной оси найти полученную расчетным путем потребляемую мощность, после чего от него провести горизонтальную линию до зеленого столбика, определяющего номинальный ток автомата. Вы можете самостоятельно проделать это с нашим примером, который показывает, что наш расчет и подбор был сделан правильно. То есть, такой мощности соответствует автомат с нагрузкой 16А.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.

Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Схема подключения автомата c40

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Без всякого сомнения, автомат c40 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 40 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя C40 в качестве вводного автомата.

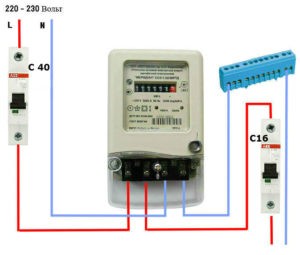

На данной схеме показано применение автомата c40 для отдельной цепи

Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата

Модульный автомат C3

В этой статье рассматривается модульный автомат C3а. Несомненно, автомат называется  модульным потому, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Автомат c25 – схема подключения

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

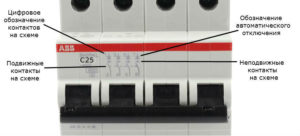

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

Кроме цифр на схеме и (или) на контактах может быть обозначение буквы N. То есть на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Без всякого сомнения, автомат c25 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 25 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя C25 в качестве вводного автомата.

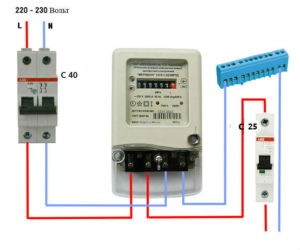

На данной схеме показано применение автомата c25 для отдельной цепи

Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. Это нужно для селективности по тепловому расцепителю

То есть чтобы нижестоящий автомат отключался первым при тепловой перегрузке сети.

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

  1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
  2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
  3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Модульный автомат C63

В этой статье рассматривается модульный автомат C63. Модульным автомат называется  из-за того, что каждый его полюс – это отдельный стандартный модуль.  Изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульные автоматы отличаются от других видов автоматов методом изготовления корпусов и сборки. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. У ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Но, все равно, измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как правило, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

Обычно, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. Чаще всего, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Сечение кабеля для автомата c6

Сечение кабеля для автомата c6 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c6 более, чем час времени может протекать ток 6,78 Ампер. С другой стороны, через него, примерно, в течении часа может протекать ток 8,7 Ампер. Образуется интервал длительного не отключения автомата примерно до 9 ампер. Значит, сечение проводника, подключаемого после автомата, должно быть примерно 1,5 мм² меди. Кабель с медными жилами сечением 1,5 мм² длительно выдерживает протекание тока силой около 19 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля. Соответственно, жилы кабеля с таким сечением не будут нагреваться при токе в 9 ампер.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c6 сечение его должно составлять 2,5 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов Допустимый длительный ток нагрузки Максимальная мощность нагрузки для однофазной сети 220 В Номинальный ток защитного автомата Предельный ток защитного автомата Примерная нагрузка для однофазной цепи
1,5 кв. мм 19 А 4,1 кВт 10 А 16 А освещение и сигнализация
2,5 кв. мм 27 А 5,9 кВт 16 А 25 А розеточные группы и электрический теплый пол
4 кв.мм 38 А 8,3 кВт 25 А 32 А кондиционеры и водонагреватели
6 кв.мм 46 А 10,1 кВт 32 А 40 А электрические плиты и духовые шкафы
10 кв. мм 70 А 15,4 кВт 50 А 63 А вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
