Мембрана для гидроаккумулятора

Самостоятельное исправление поломок или вызов специалиста

Ремонт аккумулирующего бака для людей, постоянно имеющих дело с инструментами и оборудованием, кажется простым делом. Чтобы снять ниппель и установить новую деталь с полной герметичностью, требуется сноровка и знания. Раскрутить винты старого фланца и заменить мембрану проще, но без подходящего ключа это сделать не получится. Отверстие в корпусе можно ликвидировать только сваркой, для работы потребуется специалист. Потребителям достаточно проводить регулярное обслуживание гидробака, а сложный ремонт доверить представителям сервисного центра.

При значительных повреждениях и износе узлов гидроаккумулятора рекомендуется покупка нового оборудования.

В чем преимущества применения гидроаккумулятора?

Если вмонтировать гидробак скажем, в водопроводную систему автономного типа, то он будет выполнять приведенные ниже немаловажные функции.

• Он будет поддерживать требуемое давление в магистрали.
• Он продлит эксплуатационный срок насоса, поскольку ограничивает его активацию/деактивацию.
• Будет компенсировать утечки жидкости из водопроводной сети.
• Защитит магистраль от гидравлических ударов во время включения насоса.

Очевидно, что гидробак – это крайне важная составляющая любой автономной системы водоснабжения, а потому от того, насколько стабильно он будет работать, зависит функциональность всей водопроводной сети.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем — это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

• слишком частые включения насоса;
• течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

• прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
• после этого, гидроаккумулятор отключается от системы водоснабжения;
• с него сливается вода и спускается воздух;
• теперь нужно открутить фланец и вынуть старую грушу;
• далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
• после этого, новая мембрана расправляется и устанавливается на посадочное место;
• затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Замена мембраны

Если причина уже определена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новое изделие

Здесь важно не экономить и покупать оригинальные запчасти, т.к. дешевые подделки могут быстро выйти из строя

И получится такая ситуация, что через полгода придется делать все заново.

Подготовка

Когда новая мембрана куплена, нужно приготовить набор ключей и переходить к ремонту. Вначале, нужно слить воду из самой емкости. Для этого:

• перекрывается подача воды к гидроаккумулятору;
• с него стравливается воздух;
• сливается вода.

Важный момент – если при сливе воды из аккумулятора будет выходить и воздух, значит, резиновая груша повреждена. То же самое качается и ниппеля – если при стравливании воздуха будет выходить вода, это говорит о поломке.

Дело в том, что груша разделяет внутренность бака на две независимые камеры. Поэтому смешивание воды и воздуха исключается. Если же это происходит, значит внутренняя целостность нарушена.

Этапы ремонта

Когда вода с бака спущена, можно переходить непосредственно к ремонту. Замена мембраны в гидроаккумуляторе делается таким образом:

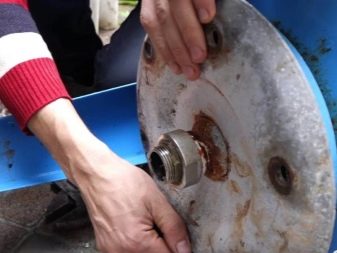

• во-первых, необходимо снять фланец, для этого, ключом откручиваются удерживающие его гайки;
• после этого, достается старая мембрана;

  Достаем старую мембрану

• ее нужно внимательно осмотреть и найти место повреждения. Во-первых, это позволит точно удостовериться, что она порвалась, а во-вторых, нужно оценить размеры повреждения. Ведь если они небольшие, ее можно попробовать завулканизировать;

  Проверяем где мембрана порвалась

• теперь желательно осмотреть внутренности бака – скорее всего в нем будет грязь и ржавчина. Поэтому, его требуется хорошо почистить;
• после этого, нужно внимательно осмотреть фланец – на нем не должно быть никаких повреждений и заусенцев. Если есть какие-либо отслоения, они зачищаются наждачной бумагой. То же самое относится и к посадочному месту – его нужно тщательно очистить;
• теперь требуется взять новую мембрану, расправить ее и вставить ее на место старой;
• после этого, она накрывается фланцем и он затягивается гайками.

На этом сам процесс замены заканчивается. Теперь, нужно делать пробный пуск гидроаккумулятора. Для этого, он обратно подсоединяется к водопроводу. Но в начале, в него нужно накачать воздух до рабочего давления, оно составляет 1,5-2 атмосферы.

А после, включается подача воды. При этом, не стоит открывать кран подачи на полную мощность. Это может привести к разрыву мембраны, поэтому, вода набирается постепенно.

Таким образом, поменять мембрану своими руками довольно просто. И с этим без проблем можно справиться не привлекая специалистов. Тем более, стоимость замены в специализированном центре, может получиться довольно высокой.

1 Устройство мембраны и принцип ее работы

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

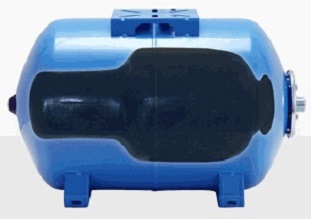

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

1. Для систем водоснабжения.
2. Для систем отопления.

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

• материал изготовления: каучук;
• температура среды: от 0 до +70 градусов;
• максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

• материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
• температура среды: до +99 градусов;
• максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

• частые и/или резкие перепады температуры;
• превышение температуры свыше установленного предела;
• превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
• частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

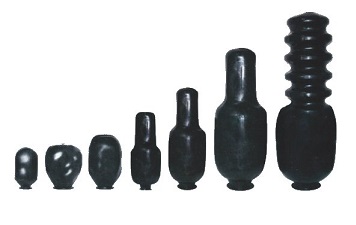

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.

Гидроаккумулятор и профилактические меры

Возможные неисправности гидроаккумулятора заранее узнать необходимо, так как в этом случае можно сравнительно быстро найти источник проблемы, а затем заменить или произвести ремонт элемента.

Однако лучше уделить время регулярной профилактике прибора, который трудится ежедневно и неустанно. Визуальный осмотр, при котором можно легко найти утечки, обнаружить «лишнее» давление, советуют делать ежемесячно, или раз в 2 месяца. Ревизию накопительного бака рекомендуют проводить раз в полгода, как минимум.

Она заключается в проверке бака на предмет повреждений, в определении степени износа всех его элементов. Постоянный мониторинг уровня давления внутри гидроаккумулятора — мера, которая поможет обнаружить проблемы на ранней стадии. В этом случае серьезную неисправность будет легче предотвратить, а простой ремонт не потребует больших трат.

«Пожилые» модели, проработавшие у хозяев не менее 3 лет, требуют комплексных профилактических мер. Такие устройства отсоединяют от системы, производят замену мембраны даже в том случае, если она «как бы цела». Если владельцев не устраивает состояние других деталей, то советуют в это же время заменить фланец и ниппель. Производители настойчиво рекомендуют приобретать только «родные» изделия. Особенно это касается груши.

К счастью, оборудование это довольно простое, поэтому возможные неисправности гидроаккумулятора можно пересчитать по пальцам, а в большинстве случае устранить их не составляет труда самим хозяевам. Чтобы как можно реже сталкиваться с неприятностями, лучше аккуратно обращаться с емкостью и регулярно ее обслуживать. При таком заботливом отношении шанс беспроблемной работы мембранного бака значительно увеличивается.

С ценами на аккумуляторы воды можно ознакомиться здесь:

Как можно избавиться от одной из частых проблем ГА, можно узнать из следующего видео:

Замена крыльчатки насосной станции

Замена крыльчатки насосной станции – это я чем рано или поздно сталкивается каждый владелец данного прибора. Эти действия могут быть выполнены и в сервисе, однако, зачем платить за пустяковую работу, да и самому интереснее!

В задней части насосной станции располагается электродвигатель, вал которого и оснащен этой самой крыльчаткой (рабочим колесом). Крыльчатка является основным механизмом, позволяющим насосной станции осуществлять перекачку воды. Крепиться крыльчатка прямо на вал ротора (стопориться с помощью шпонки или болта, шпонка часто слизываеться, так что первым делом проверьте ее целостность) а благодаря керамическому сальнику исключается возможность попадания жидкости в двигатель.

Для отсоединения крыльчатки потребуется выполнить демонтаж болта, который её крепит. Однако, поскольку основание, на котором крепиться рабочее колесо – это вращающийся вал, задача становиться не такой простой, как можно подумать. Демонтаж болта предусматривает фиксацию вала, а для этого, необходимо снятие крышки и вентилятора с противоположной стороны двигателя.

Сняв крышку и вентилятор, мы получаем доступ к другому концу вала, который без труда фиксируется, после чего крыльчатка может быть снята.

Отметим также, что в некоторых насосных станциях устанавливаются крыльчатки из латуни или нержавеющей стали, что значительно продлевает срок их эксплуатации. Наверно, единственная причина замены рабочего колеса такого типа – это деформация льдом, при сильном морозе.

Назначение и особенности мембранных баков для отопления

Конструкция мембранного бака

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

Установка мембранного бака в системе отопления имеет следующие преимущества:

• Автоматическая стабилизация критического расширения теплоносителя;
• Отсутствие потерь воды за счет испарения;
• Возможность установки как для системы с дистиллированной водой, так и с антифризом;
• Простой монтаж и замена мембраны при превышении срока ее эксплуатации.

Но как правильно подобрать мембранный бак для отопления, принцип работы которого настолько прост? Для этого сначала необходимо ознакомиться с его разновидностями.

Мембранный бак для отопления по принципу работы схож с аналогичным для системы водоснабжения. Но конструкция последнего не рассчитана на высокие температуры. Производители маркируют их синим цветом, а отопительные – красным.

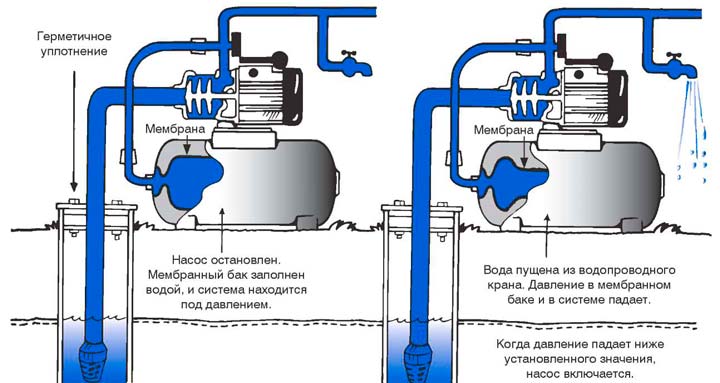

Принцип работы

 С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкой гидроаккумулятора создается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенками гидроаккумулятора нагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута, насос перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций.  Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

• стабилизировать давление;
• быстро выровнять напор воды при интенсивном ее использовании;
• предотвратить возникновение гидроударов, крайне опасных для системы;
• гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
• значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

• неоправданное включение насоса в работу при каждом водозаборе;
• неравномерный поток жидкости из крана — рывками, маленькими порциями;
• манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Вначале теория

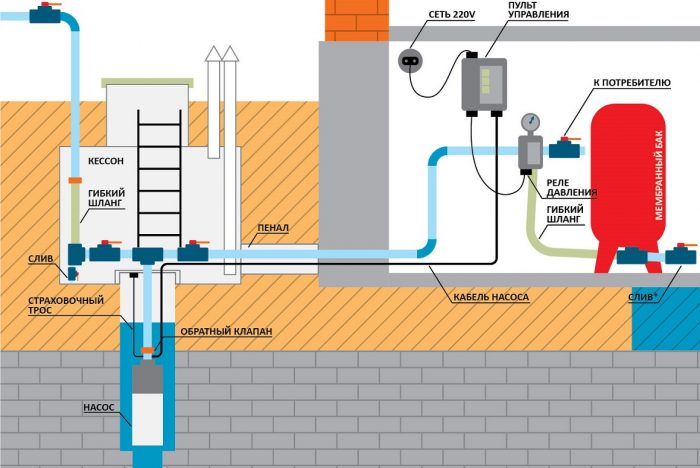

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

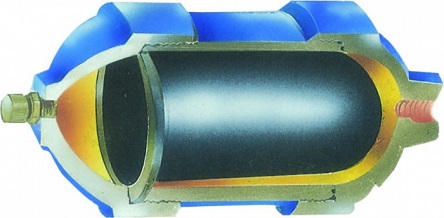

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Замена: правила и этапы

Перед покупкой новой мембраны специалисты рекомендуют несколько раз проверить и определить причину поломки оборудования. Одним из главных признаков разрыва детали является подача воды тонкой струей при растущем давлении.

Замену мембраны можно провести самостоятельно и без привлечения специалистов. Только соблюдая все требования и нормы демонтажа или установки мембраны, возможно выполнить работы за короткий промежуток времени на высоком профессиональном уровне. Если мембрана порвалась, и нет возможности ее заменить, специалисты рекомендуют заклеить деталь специальным клеящим составом.

Демонтаж

Демонтаж оборудования проводится в несколько этапов:

• отсоединение гидроаккумулятора от общей системы водоснабжения;
• снизить давление воздуха с помощью специального устройства, расположенного на верхней поверхности емкости;
• отсоединить шланг и крышку;
• слить все остатки воды из оборудования;
• убрать крышку с манометра;
• через специальное отверстие в нижней части корпуса достать мембрану;
• проверить целостность емкости, убрать остатки грязи и ржавчины;
• вымыть и высушить емкость.

Установка

Монтаж мембраны осуществляется с соблюдением некоторых правил:

• вставьте держатель в отверстие сверху мембраны;
• установите болт в отверстие держателя;
• поместите мембрану в корпус и закрепите ее специальной гайкой;
• установите фланец мембраны;
• проверьте гидроаккумулятор на возможность появление течи;
• присоедините прибор к общей системе водоснабжения.

Устранение неисправностей

Потеря герметичности – это одна из самых распространённых проблем, связанных с гидроаккумулятором. Как правило, это происходит по причине коррозии контрфланца, который фиксирует мембрану к самому фланцу гидроаккумулятора. Причиной этого является контакт металла с водой, то есть с электролитом. Но покупать новый прибор нет необходимости. В этом случае можно вызвать специалиста, хотя произвести замену фланца для гидроаккумулятора при его поломке можно и самостоятельно.

Фланцы из нержавеющей стали – это отличный выбор, так как они обладают превосходными характеристиками и надёжностью. Такая деталь отлично сопротивляется химической и электрохимической коррозии, выдерживает различные воздействия окружающей среды – повышенную влажность, солёность, перепады температур. Замена фланца может понадобиться в том случае, если из-под него начала выходить вода. Для начала можно попытаться подтянуть гайки на этой детали, но если это не помогает, то следует действовать следующим образом:

• отключить насосную станцию от питания;
• спустить с бака воду;
• сбросить давление;
• приступить к съёму фланца;
• произвести замену резиновой прокладки, ведь часто случается, что бак протекает именно по этой причине.

Непосредственно сам процесс замены детали выглядит следующим образом:

• нужно открутить шланг от фланца;
• выкрутить все болты по периметру фланцевой крышки и отсоединить её от бака. Чаще всего производители изготавливают эту деталь из обычного дешёвого металла, вместо нержавеющей стали и качественного пластика;

• если нет возможности в ближайшее время приобрести фланцевую крышку, можно попытаться заварить образовавшиеся на ней отверстия от ржавчины;
• для этого нужно зачистить место сварки и очень аккуратно заварить дырки электродом;
• отшлифовать место сварки;
• установить крышку на место.

Основные причины износа

Факторы, негативно влияющие на состояние мембраны:

• непрерывное сжатие и растяжение;
• перепады давления и температуры и увеличение этих показателей свыше нормативов;
• трение диафрагмы о стенки корпуса аппарата.

Условия эксплуатации в водоснабжающих системах и сетях отопления такие, что избежать негативного воздействия попросту не удается. Производители дают пятилетнюю гарантию на работу дифрагм. Но на деле заменять их приходится чаще. При постоянном использовании гидробака груша обычно служит не более трех лет, а в жестких условиях – около года. Чтобы вовремя обнаружить проблему, рекомендовано производить профилактическое обследование этого узла каждые полгода.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.
