Концевые, или конечные, разъединители: что они собой представляют

Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.

А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.

Принцип действия

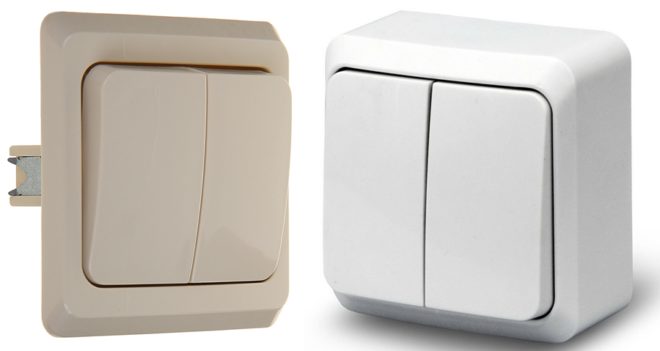

Принцип работы двухклавишного устройства в первую очередь зависит от типа осветительного прибора, работу которого оно регулирует. Например, имея две кнопки, можно подключить только одну из них. Такой вариант подключения используется в том случае, когда нет необходимости в задействовании обеих групп светильников или, если нужно подвести ток к одной единственной лампочке.

Подключение второй клавиши активирует другую группу осветительных ламп на люстре. Если вы хотите, чтобы комната была хорошо освещена, то рекомендуется воспользоваться этим вариантом подключения прибора.

Обратите внимание! В продаже можно встретить двухклавишные модели, которые состоят из двух одноклавишных приборов, независимых друг от друга. Такие выключатели называют модульными.

Чтобы подключить выключатель такого типа правильно, рекомендуется посмотреть видео, в котором доступно объясняется последовательность действий. Стоит также сказать, что при установке двухклавишного устройства увеличивается электрическая безопасность. Это связано с тем, что монтаж данной модели позволяет снизить число точек с напряжением.

Отрицательные стороны

Главным недостатком является дорогостоящий монтаж и последующий ремонт воздушных выключателей. Также они отличаются меньшей скоростью срабатывания на превышение номинального тока, из-за этого есть вероятность повреждения электронных устройств. Помимо этого, они отличаются чувствительностью к механическим воздействиям и вибрациям.

С учетом того, что воздушный выключатель и предохранитель предназначаются для различных функций, они не могут заменять друг друга. Для того чтобы определиться с тем, какое устройство необходимо, стоит обратиться к профессионалам, они помогут подобрать оптимальный вариант для имеющейся электрической сети.

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.
Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.
Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.
Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.
Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

https://youtube.com/watch?v=49S22qEKXPs

Классификация и типы воздушных выключателей

Силовые выключатели, в том числе и воздушные, в первую очередь принято классифицировать по типу конструкции и назначению, после чего уже рассматриваются технические характеристики. Начнем с более приоритетного критерия классификации.

По назначению

В зависимости от назначения воздушные коммутаторы разделяют на следующие виды:

  • Сетевая группа, в нее входят электромеханические аппараты, с номинальным напряжением начиная от 6,0 кВ. Могут использоваться как для оперативной коммутации цепей, так и аварийного отключения, например, при КЗ.
  • Генераторная группа. Она включает в себя электроаппараты, рассчитанные на 6,0-20,0 кВ. Данные приборы могут коммутировать цепь, как при нормальных условиях, так и в случае КЗ или наличия пусковых токов.
  • Категория для работы с энергоемкими потребителями (дуговые, руднотермические, сталеплавильные печи и т.д.).
  • Группа особого назначения. Она включает в себя следующие подвиды:
  1. Воздушные коммутаторы сверхвысокой категории напряжения, служащие для подсоединения к ЛЭП реакторов шунтирующего действия, если в линии произошло перенапряжение.
  2. Выключатели цепей с ударными генераторами (используются при стендовых испытаниях), рассчитанные на коммутацию в нормальном режиме работы и при возникновении нештатных ситуаций.
  3. Аппараты в цепях 110,0-500,0 кВ, обеспечивающих прохождение, как при нормальных условиях работы, так и определенное время при КЗ.
  4. Воздушные коммутаторы, входящие в комплект распределительных устройств.

По конструктивному исполнению

Особенности конструкции выключателей определяют их тип установки. В зависимости от этого различают следующие виды аппаратов:

  • Входящие в комплект к РУ (встраиваемые).
  • Снабженные специальными устройствами выкатки из ячеек РУ относятся к выкатному типу.

    Выкатной воздушный выключатель Metasol

  • Настенное исполнение. Приборы, устанавливаемые на стены в РУ закрытого типа.
  • Подвесные и опорные (отличаются типом изоляции на «землю»).

Баковый тип системы

Баковые выключатели имеют большую популярность из-за простоты конструкции. Состоит масляный выключатель из ввода, дугогасительной и системы контактов, которые размещают в баке с маслом. При использовании оборудования в системе с напряжением 3-20 кВт все три контакта (фазы) могут быть расположены в одном баке, при увеличении показателя напряжения до 35 кВ фаза должна быть расположена в отдельном баке. В двух случаях может использоваться система автоматического или дистанционного управления, однако для первого варианта исполнения возможно использование ручного режима, а для второго необходимо наличие автомата повторного включения.

У однобакового типа, когда все три фазы находятся в одной емкости с маслом, используемая рабочая среда проводит изоляцию контакта друг от друга и от корпуса бака, который должен быть заземлен. Масло, кроме этого, служит для гашений образованной дуги и изоляции фаз электроснабжения друг от друга в момент разрыва сети.

Технические характеристики сенсорного выключателя livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

  1. 1. Максимальная подключаемая нагрузка: 1000W;
  2. 2. Максимальный ток нагрузки: 5 А;
  3. 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
  4. 4. Собственное потребление: менее 0.1 мВт;
  5. 5. Механический ресурс: 100 тыс. переключений;
  6. 6. Расстояние дистанционного управления: до 30 м;
  7. 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
  8. 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
  9. 9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.

Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.

Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 …) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).

Установка выключателя

Собрав выключатель, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно. В противном случае переключатель придется снять и снова проделать всю работу.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

О производителях

Сегодня вакуумные выключатели выпускают множество фирм, среди которых особо выделяются: General Electric, Siemens, ABB, группа «Таврида Электрик» и другие известные бренды.

Специалисты считают, что вакуумные выключатели — перспективная разновидность коммутационных устройств. Благодаря своим достоинствам и высоким эксплуатационным параметрам, эти аппараты наиболее приемлемы в использовании. Конструкции постоянно усовершенствуются, а характеристики улучшаются. Так, в 2007 г.
