Как правильно пользоваться штангенциркулем

Содержание:

Осеннее гнездо с птенцами из шишек

Как выбрать хороший штангенциркуль?

Основные достоинства штангеля — его точность измерений.

По этой причине хороший инструмент, в первую очередь, обязан быть изготовлен из прочного материала, иметь легко различимую разметку и переносить активное использование.

Популярностью у опытных мастеров пользуется именно нержавеющий штангенциркуль с выгравированными делениями из-за своей высокой устойчивости к коррозии и долговечности.

Главные принципы выбора:

  • Длина – определяет диапазон измерений. Подбирается в зависимости от задачи. Для использования в быту будет достаточно инструмента на 125 мм, а для строительства дома, например, потребуется 5-метровый штангель.
  • Шаг измерений. Грубо говоря, результат измерений точнее у моделей с наименьшим расстоянием между соседними делениями шкалы.
  • Стоимость – нет необходимости покупать дорогостоящую модель для нечастого бытового использования, однако, хороший штангель дешевым быть не может. Мастерам же, у которых штангенциркуль – основной измеритель, лучше смотреть в сторону проверенных японских, германских и швейцарских моделей. Качественный штангенциркуль, особенно электронный – достаточно дорогостоящий инструмент, который покупается один раз, можно сказать, на всю жизнь. От этого и стоит отталкиваться.

Перед покупкой штангенциркуля следует убедиться в отсутствии люфтов между подвижной и неподвижной его частями, а также в совпадении нулевых отметок двух шкал при сведенных губках.

Использование плиты МДФ

Продукты

Специальные штангенциркули

Яркие примеры специализированных моделей:

Разметочный

С остро заточенными твердосплавными губками и специальным циркульным механизмом.

Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.

Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.

Цена – от 2,5 тыс. рублей.

Для тормозных дисков (ШЦЦД)

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.

Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.

Стоимость самых простых моделей – около 1 тыс. рублей.

Путевой

Для замера параметров рельсового полотна.

Цена – от 20 тыс. рублей.

К аналогам штангенциркуля относятся следующие измерительные инструменты:

Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

Штангенрейсмас

Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.

Другое название – штангенрейсмус.

Из чего состоит?

Штангенциркуль имеет простое устройство, выглядит достаточно незатейливо и состоит из нескольких составных частей.

  • Линейка-штанга с нанесённой шкалой является основным элементом конструкции и определяет максимальную величину замеров. Чем длиннее штанга, тем шире диапазон производимых измерений.
  • Измерительная рамка представлена подвижной частью инструмента и способна легко перемещаться вдоль главной штанги. Наличие специальной шкалы – нониуса с шагом 0.1 мм – и использование техники совмещения делений позволяют получать измерения с точностью до доли миллиметра. На внутренней части рамки расположены фиксирующий винт и пружина, благодаря которым рамка плотно прижимается к штанге и не совершает перекосов при движении вдоль неподвижной линейки. На некоторых моделях нониус заменён циферблатом или небольшим цифровым дисплеем в зависимости от модели штангенциркуля.
  • Губки представляют собой важные части устройства, которые бывают подвижными и неподвижными. Первые входят в конструкцию подвижной рамки либо жёстко на ней закреплены, вторые являются частью штанги и абсолютно статичны. Подвижные и неподвижные губки располагаются друг напротив друга и при сдвигании измерительной рамки плотно соприкасаются. При этом нулевые отметки шкалы штанги и нониуса совпадают. По своему функциональному предназначению губки подразделяются на односторонние (позволяющие выполнять замеры лишь с внешней стороны) и двусторонние (предназначенные ещё и для внутренних замеров).
  • Выдвижная планка является конструктивной частью измерительной рамки и предназначена для измерения глубины отверстий и канавок.

Описание штангенциркуля было бы неполным без рассмотрения материалов, из которых он изготовлен.

Для облегчения конструкции современных штангенциркулей в качестве материалов изготовления начали использовать композитные составы на основе углеродных волокон и полимерных смол, а также включать в конструкцию пластиковые элементы.

Достоинства и недостатки

Достоинства цифрового штангенциркуля.

Повышенная точность и малая погрешность, что крайне важно при точных замерах, где малейшее несоответствие в определённой детали сразу вызовет нестабильную работу во всём механизме или установке.
Упрощённая поверка (или калибровка) – когда необходимо проверить работу сразу нескольких штангенциркулей.
Быстрота восприятия и передачи полученных данных. Это крайне важно на производстве, где у конвейера стоит контролёр, определяющий точность и верность определённых размеров выпускаемых деталей и выявляющий производственный брак

Показания прибора выдаются мгновенно – расчёт по шкалам здесь не требуется.
Новичкам незачем изучать, как производятся замеры – за них всё сделают датчик и цифровой модуль.
Возможность переключаться с одного вида замера на другой – на многопрофильных деталях, имеющих разные подходы к замеру того или иного промежутка.
Возможность легко перевести дюймы в сантиметры и обратно, а также передать данные, используя встроенный интерфейс для внешней связи с ПК и мобильными устройствами.

Недостатки электронного прибора.

  1. Наличие батарейки – забыв её вовремя заменить, вы столкнётесь с необходимостью делать замеры «по старинке».
  2. Чувствительность к высокой влажности, тряске, ударам и вибрациям – из-за этого электронный модуль легко повредить.
  3. Программные сбои из-за сильных помех поблизости, чувствительность к статическому электричеству. Отсюда неработоспособность как отдельных функций, так и всего прибора в целом. Может пропасть индикация – у большинства штангенциркулей нет подсветки, и догадаться о том, что прибор ещё исправен и работоспособен (при потухшем дисплее), нельзя.

Лучшие штангенциркули

Мы уже объяснили моменты, которые необходимо учитывать при выборе штангенциркулей. Далее посмотрите на одни из лучших моделей штангенциркулей и выберите тот что больше подходит для вашего использования и бюджета.

Высокая скорость измерения и привлекательный дизайн

Если вам нужны штангенциркули с высокой точностью для профессионального использования, этот продукт для вас. Этот цифровой тип имеет скорость отклика 1,5 секунды. Это означает, что вы можете сразу же узнать результаты измерений за короткое время! Этот инструмент значительно повысит эффективность вашего времени, если используется правильно.

В дополнение к скорости измерения, этот продукт также имеет привлекательный цветовой дизайн. Неоновый желтый и черный цвета создают профессиональное и классное впечатление  Если вам надоел обычный дизайн суппортов, этот инструмент может быть для вас.

Цифровой

Штангенциркуль электронный или цифровой отличается наличием электронного табло на подвижной губке, которое показывает результат измерения с точностью до 0,01 мм.

Очень удобна функция, с которой можно установить начало отсчета с любой точки, а также менять единицы измерения и количество символов после запятой. Данные можно синхронизировать с компьютером, передавая показатели туда.

Обычно прибор дополняют клавишей выключения и обнуления результатов. Основной модуль конструкции выполняется из нержавеющего металла, корпус же из пластика.

В целом устройство считается качественным оборудованием, за исключением низкосортных продуктов из Китая

Важно чтобы аппарат имел износостойкость и отсутствовали скачки значений на табло

Качественный точный прибор существенно облегчит строительные работы, замер глубин отверстий, подбора диаметра сверла и т.д.

Измерение штангенциркулем

Подробности
Категория: Сортовой прокат

Измерение штангенциркулем

При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.

В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка». Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой. В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»

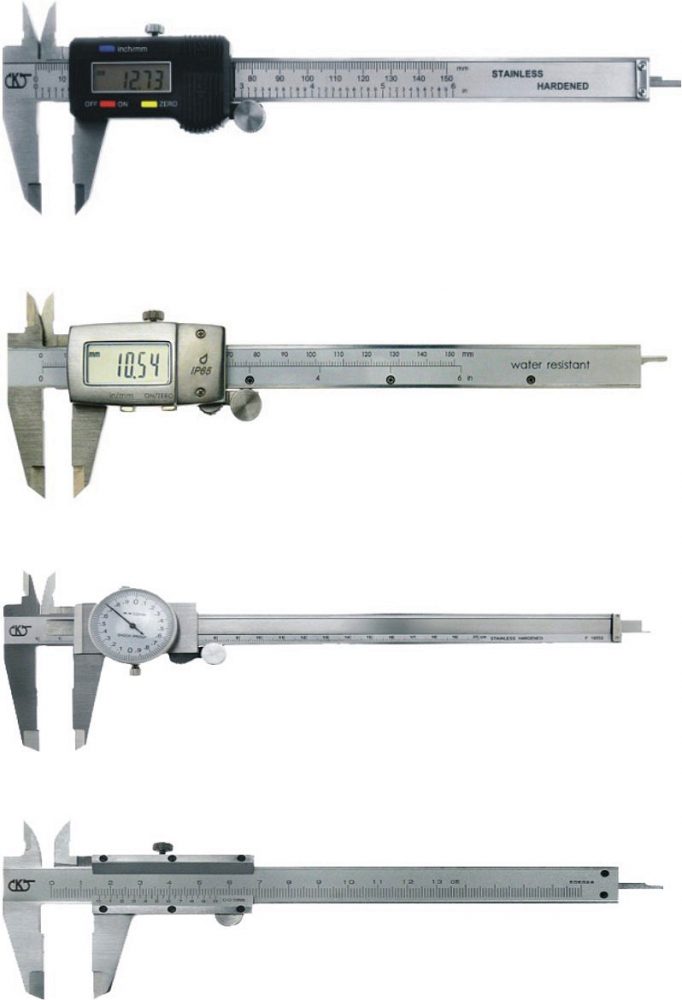

Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм. Длина миллиметровой шкалы — 150 мм.

На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.

Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.

 Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.

Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.

Измеряя деталь, нельзя допускать перекоса губок штангенциркуля

Положение их обязательно фиксируется стопорным винтом.Читая показания штангенциркуля, надо держать его прямо перед глазами.Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.После работы штангенциркуль надо протереть чистой ветошью

Ниже вы можете проверить свои умения пользования штангенциркулем.

1.Выбираете заготовку

2.Находите на шкалах штангенциркуля(справа) размер.

3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа

ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.

   ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.

Интересно почитать

Букеты из шишек (видео)

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Цифровые

С течением времени классические инструменты совершенствовались, что привело к появлению различных моделей электронных кронциркулей. В чем их отличие от привычных всем приборов? Главной отличительной чертой таких приспособлений является наличие монохромных жидкокристаллических дисплеев. На экране отображается информация о расстоянии между ножками устройства. Это позволяет получать результат без использования обычной линейки. Питание прибора осуществляется от батарейки-таблетки.

Недостатки – уступает традиционному кронциркулю в надежности. Последний, при бережном отношении, практически вечен. Особенно если он изготовлен из нержавеющей стали. У цифрового прибора при не аккуратном обращении может разбиться циферблат, при низких температурах дисплей промерзает, необходимо периодически менять батарейку.

Стекло или металл

Настенное панно – что это такое

Схемы измерения деталей штангенциркулем.

При контроле деталей необходимо правильно держать штангенциркуль для получения наиболее точных результатов. И от того на сколько вы овладеете данным искусством будет зависеть как вы будете измерять детали и получать достоверные данные о качестве получаемой заготовки. Мы рассмотрим четыре наиболее часто применяемые схемы измерения деталей штангенциркулем. На самом деле их намного больше но это как говорится классика жанра.

p, blockquote 18,0,0,0,0 –>

1. Измерение валов штангенциркулем.

p, blockquote 19,0,0,0,0 –>

p, blockquote 20,0,0,0,0 –>

И так как мы видим из предоставленной схемы мы видим, что при помощи штангенциркуля можно измерять наружный диаметр вала и его общую длину.Сразу поясню, линия измерения это прямая между двумя точками касания измеряемой заготовки с губками колумбика. Когда проводите измерение деталей штангенциркулем сконцентрируйтесь и будьте внимательны.

p, blockquote 21,0,0,0,0 –>

Линия измерения 1 — показывает как необходимо установить штангенциркуль для корректного измерения диаметра вала. То есть линия измерения должна быть перпендикулярна оси измеряемого вала. Хотя в принципе если вы все делаете аккуратно то все получится без особых усилий.

p, blockquote 22,0,0,0,0 –>

Линия измерения 2 — при таком виде контролируется длина вала. Линия измерения параллельна оси заготовки но в тоже время перпендикулярна губкам штангенциркуля.

2. Измерение внутреннего отверстия штангенциркулем.

p, blockquote 24,0,0,0,0 –>

При таком измерении губки штангенциркуля (специально для этого предназначенные) вставляются в отверстия таким образом, чтобы линия измерения проходила через центр отверстия и в тоже время была перпендикулярна его оси. Вроде ясно, а то как то круто загнул 🙂 .

p, blockquote 25,0,0,1,0 –>

3. Измерение деталей штангенциркулем, внутренних прямолинейных поверхностей.

p, blockquote 26,0,0,0,0 –>

При измерение внутренних прямолинейных поверхностей необходимо вставить губки колумбика таким образом, чтобы угол между линией измерения и поверхностью заготовки был равен 90 градусов. Если же вы при измерении будете держать колумбик с перекосом, то не получите достоверных результатов. По этому я рекомендую проводить измерения несколько раз, дабы исключить возможные ошибки.

p, blockquote 27,0,0,0,0 –>

4.Измерение глубины линейкой глубиномера штангенциркуля.

p, blockquote 28,0,0,0,0 –>

При таком измерении необходимо установить ваш штангенциркуль таким образом, чтобы линейка глубиномера была строго перпендикулярна двум поверхностям между которыми измеряется расстояние. Можно сказать, что для измерения глубины различных деталей штангенциркуль подходит не совсем идеально и есть другие приборы более точные.

p, blockquote 29,0,0,0,0 –>

Подробная видео инструкция как пользоваться штангенциркулем (Советую к просмотру) :

p, blockquote 30,0,0,0,0 –>

p, blockquote 31,0,0,0,0 –>

Пожалуй на сегодня хватит информации :). Подытожим сегодня мы с вами поговорили про измерение деталей штангенциркулем в условиях производства и я надеюсь, что моя статья поможет вам в самообразовании и вы поняли, что проводить измерение деталей штангенциркулем не так уж и сложно. Ожидайте новых постов. ПОКА ДРУЗЬЯ.

p, blockquote 32,0,0,0,0 –>

С вами был Андрей !

p, blockquote 33,0,0,0,0 –> p, blockquote 34,0,0,0,1 –>

Официальное обсуждение вопроса почему штангенциркуль называют колумбиком, ответы двух пользователей имеются на сайте. Инструкции и видео ответ имеется.

Качество видео: HD 1080

Видео загружено админу от пользователя Азамат: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Семь раз примерь – и муж согласится на всё!

Штангенциркуль – это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.

МДФ + ламинат

Конспект на тему: Штангенинструменты. Общие сведения

Интересно почитать

Полезное видео

Классика

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи

С этой целью важно периодически выполнять три простых правила проверки работоспособности:

  1. осмотр внешнего состояния;
  2. проверка нулевого показания;
  3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

  • установку обеих шкал на ноль;
  • расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги

Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Измерительные

Применяются при выполнении различных токарных и слесарных работ. Кроме того их довольно часто используют кузнецы и бондари. С его помощью можно опередить, действительно ли деталь изготовлена нужной формы. С этой целью необходимо измерить диаметр в двух точках. Если прибор свободно проворачивается по всему периметру круга (не имеет зазоров и не нужно сжимать ножки), то круг получился идеальной формы. Кроме того такой кронциркуль применяется для определения внутренних размеров заготовки. Например, можно узнать ширину пазов. Еще одно применение прибора – сравнение габаритов предметов. Выполнив замеры эталонной детали можно сравнивать полученные значения с размерами других заготовок, что значительно ускоряет работу. Главное достоинство таких приборов – маленькая погрешность измерений. Такие модели могут быть двух типов. Отличаются они по форме кончиков ножек. Если внешняя сторона кончиков имеет плоскую заточку, то такие приборы применяются для определения внутренних размеров. Внешние габариты измеряются инструментами, у которых ровная поверхность находится внутри.

Как выбрать?

Если вы хотите выбрать штангенциркуль для разметки, который подойдёт вам наилучшим образом, прежде всего обратите внимание на качество. Среди лучших производителей этих инструментов – швейцарский бренд Tesa, японский Mitutoyo, немецкая фирма Mahr

На отечественном рынке доверием пользуются Челябинский инструментальный завод (ЧИЗ) и Кировский инструментальный завод (КРИН).

Стоит принять во внимание функциональные особенности каждой из моделей. Есть стандартная конфигурация прибора, она отмечается производителем специальным обозначением ШЦ-I

Это простой вариант с двумя измерительными губками. Если вам нужно делать замеры, например, диаметров отверстий, труб, какие-либо внутренние размеры, лучше остановить свой выбор на ШЦ-II с дополнительной парой губок, предназначенных как раз для этого.

Модели с циферблатом (круговой шкалой) отличаются маркировкой ШЦК. Если вы не стремитесь купить наиболее дешёвый вариант штангенциркуля, то имеет смысл выбрать из них, ведь работать с циферблатом проще, чем с делениями нониуса. Если ваша цель – купить дорогой инструмент с высшими показателями точности, то вам подойдёт цифровой прибор ШЦЦ, с помощью которого вы сможете выполнять измерения и разметку с точностью до 0.02 мм.

Существуют компактные модели для размеров не больше 20 см, но если вы хотите снимать точные размеры, скажем, при строительстве, то можете купить специализированный штангенциркуль с длиной штанги до 1 м и более. Только имейте в виду, что у него может быть больше погрешность измерений.

Наконец, не забывайте о специфике поверхности, для разметки которой будет использоваться штангенциркуль. Сталь, используемая в машиностроении, титан и различные твёрдые сплавы трудно размечать обычным инструментом. Вы можете выбрать модель с маркировкой ШЦТ – с губками из сплава повышенной твёрдости. Их можно подвергать более высоким нагрузкам без риска повреждений.

Многих беспокоит вопрос, есть ли опасность получить брак или подделку. Шанс того, что это произойдёт, сводится к нулю, если вы покупаете или заказываете инструмент в официальном магазине бренда. Совсем другое дело, если вы покупаете у поставщика без лицензии дилера. Может быть, они продают дешевле, но в этом случае продукция действительно может быть контрафактной. То же самое относится ко многим дешёвым китайским моделям штангенциркулей. При покупке обязательно проверьте, легко ли двигается рамка, не попадает ли она в перекос, соответствует ли ноль на нониусе (или стрелка на циферблате) началу главной шкалы при закрытых губках.

Как переделать обычный штангенциркуль в разметочный, смотрите далее.

Типы террас

Виды террас разнообразны и имеют отличия в каждой стране. Современные дома с террасой можно классифицировать:

  1. В зависимости от расположения террасы (на балконе, вокруг бассейна, на крыше или терраса пристроена к дому).
  2. Японская терраса (предназначено для созерцания, медитации). Акцент делается на гальке разных цветов и камнях, источнике воды, ступенях с вкраплениями плит, утёсов. Для того, чтобы ощутить этот эффект, необходимо увидеть фото террасы.
  3. Приподнятая терраса (более 60 см. от земли). Она расширяет «жилое» пространство дома наружу, делая его приятным. Это интересное решение при работе на неровной или наклонной поверхности.
  4. Открытая терраса является реальным связующим звеном между внутренним и внешним миром,
  5. Закрытая терраса (стенами и крышей, постоянными или нет), чтобы наслаждаться ею в любую погоду и в любое время года.
  6. Подвесная терраса (на сваях).
  7. Терраса Сен-Тропе (в деревенском стиле на маленьком участке). Терраса на крыше, представляет собой конструкцию, которая заключается в использовании ранее неиспользуемого чердачного пространства для создания террасы, часто заменяющей часть крыши дома.
  8. Терраса, примыкающая к дому

Как выбрать хороший штангенциркуль?

Основные достоинства штангеля — его точность измерений.

По этой причине хороший инструмент, в первую очередь, обязан быть изготовлен из прочного материала, иметь легко различимую разметку и переносить активное использование.

Популярностью у опытных мастеров пользуется именно нержавеющий штангенциркуль с выгравированными делениями из-за своей высокой устойчивости к коррозии и долговечности.

Главные принципы выбора:

  • Длина – определяет диапазон измерений. Подбирается в зависимости от задачи. Для использования в быту будет достаточно инструмента на 125 мм, а для строительства дома, например, потребуется 5-метровый штангель.
  • Шаг измерений. Грубо говоря, результат измерений точнее у моделей с наименьшим расстоянием между соседними делениями шкалы.
  • Стоимость – нет необходимости покупать дорогостоящую модель для нечастого бытового использования, однако, хороший штангель дешевым быть не может. Мастерам же, у которых штангенциркуль – основной измеритель, лучше смотреть в сторону проверенных японских, германских и швейцарских моделей. Качественный штангенциркуль, особенно электронный – достаточно дорогостоящий инструмент, который покупается один раз, можно сказать, на всю жизнь. От этого и стоит отталкиваться.

Перед покупкой штангенциркуля следует убедиться в отсутствии люфтов между подвижной и неподвижной его частями, а также в совпадении нулевых отметок двух шкал при сведенных губках.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

  • высоты;
  • длины;
  • ширины;
  • толщины;
  • диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

  • наружных линейных размеров;
  • стенок сложных деталей с выступами;
  • интервалов;
  • перемычек;
  • ступеней.

Так же прибор применяется:

  • при разметке заготовок;
  • при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Заключение

Штангенциркуль был и остается незаменимым и востребованным инструментом в большинстве областей производства. Каждый уважающий себя домашний мастер должен уметь им пользоваться и иметь в наличии. На рынке можно найти отечественных и зарубежных производителей. Комплектующие большей частью производятся в Китае, поэтому выявлять наиболее удобный вариант лучше конкретными измерениями.
