Как проложить кабель в земле

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Особенности монтажа

При монтаже важно соблюдать правила монтажных работ:

• Желательно свести к минимуму число поворотов труб, так как каждый угол усложняет протягивание кабеля.
• В узловых точках сети – поворотах, разветвлениях и местах подключения электроприборов – устанавливают распределительные и распаячные (протяжные) короба. Это упростит протягивание кабеля после сборки трубопровода и обслуживание электросети в ходе эксплуатации.
• Для протягивания электрокабелей используют стальную струну: сначала протягивают через получившийся кабель-канал ее, сцепляют струну с кабелем и вытягивают с противоположной стороны. Так, постепенно проводят кабели по всему трубопроводу и соединяют отрезки проводов в коробах, образуя единую электросеть.
• На концах труб фиксируют пластиковые втулки, задача которых – предотвратить перетирание оплетки кабеля.
• Соединение труб лучше выполнять при помощи резьбовых фитингов – специальных соединительных элементов, а не сварным способом. Это упростит монтаж и дальнейший ремонт.
• Закрепление трубопровода выполняют при помощи хомутов и скоб, расстояние между которыми зависит от внутреннего диаметра труб.

Внутренний диаметр трубы, мм	Расстояние между крепежными элементами не более, м
15-20	2,5
25-32	3
40-80	4
100	6

Короба – распределительные и протяжные – размещаются на таком расстоянии, чтобы обеспечить удобство протягивания кабелей и упростить их замену в будущем. Зависит это расстояние от количества поворотов электрокабеля.

Количество углов	Расстояние между коробами не более, м
1	50
2	40
3	20

Если необходимо выполнить поворот кабеля более чем на 90 градусов, в месте поворота придется установить дополнительный протяжной короб. В противном случае электрокабель при протяжке окажется зажат в повороте трубы и вытянуть его не удастся.

Способы протяжки кабеля в трубы

Гофрированные трубы бывают двух видов: одни из них имеют зонд, другие продаются без него. Первый вариант гораздо удобнее. Зонд — тонкая проволока с загнутым концом, предназначенным для привязывания кабеля. С ее помощью провода легко протягивают внутрь труб.

Если кабель жесткий, то его можно заправить внутрь относительно легко, но придется пожертвовать некоторым временем на эту операцию. Мягкие кабели, наоборот, способны стать очень большой проблемой: они начнут сопротивляться, постоянно скручиваясь и цепляясь за стенки. Однако есть довольно простое решение: роль зонда доверяют обычной веревке либо шнуру. Нить заправляют в трубу, потом привязывают к ней провода и затягивают.

Чтобы предвосхитить «выкрутасы» веревки, которая тоже откажется входить внутрь, используют пылесос. Один конец ее наматывают на трубу и фиксируют, другой, распутанный, помещают в трубу, а это отверстие закрывают. К другому концу подносят работающий пылесос, на трубе которого, чтобы он не «съел» веревку, закреплена какая-либо сетка (например, марля). Благодаря этим нехитрым действиям получают желанный результат: упрямая нить, почти ни секунды не мешкая, вылетает.

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

• проводник перед укладкой выдерживают при положительных температурах;
• его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
• без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Преимущества и недостатки прокладки в почве

Преимущества прокладки силовых коммуникаций в почве:

1. Почва служит в определенной степени механической защитой коммуникаций – при подземной прокладке не страшны ураганы, наледи, снег, ветер, движение габаритного транспорта.
2. Иногда надземная прокладка просто невозможна – если на пути находится автомагистраль, геологические препятствия).
3. Коммуникации не повредят ни недоброжелатели, ни воры; не погрызут грызуны и не повредит скопление сидящих птиц.
4. При обрыве или КЗ земля служит заземлителем – это понижает до минимума возгорание проводки в доме, попадание напряжения на конструкции здания и инженерные системы (это предохранит человека в случае аварии от травмирования электрическим током).
5. Невидимые коммуникации не портят дизайн участка. Особенно это актуально при разводке освещения по участку или подъезду к участку.

Недостатки:

1. Земляные работы повышают стоимость прокладки коммуникаций, требуют времени, трудозатрат и определенных усилий по восстановлению поверхности почвы – вынутая земля будет оседать несколько лет. Если холмик разровнять, то через пару лет на месте траншеи появится канавка.
2. Прокладка в трубах сложнее и дороже, чем провешивание кабеля по воздуху.
3. Монтаж трубопровода также усложняет работы.
4. При поворотах коммуникации придется оборудовать колодец.
5. Самое неприятное – при повреждении кабеля его замена достаточно сложна, требует времени, иногда просто невыполнима (например, при промерзании почвы на значительную глубину выкопать траншею вручную невозможно, а копать экскаватором на участке – значить повредить насаждения, площадки, возможно, забор или постройки).

Технология и алгоритм подземной укладки электрокабеля

Все монтажные работы выполняются по утвержденному проекту. Процесс монтажа содержит обязательные этапы:

Выборка и согласование кабельной линии. От этого этапа зависит стоимость монтажный работ, поэтому придерживаются правил: длина кабельного участка должна быть минимальной, а месторасположение ЛЭП— обеспечить возможность проведения СМР, техобслуживание и ремонт. Процесс разбивки проводится в строгом соответствии со схемою с использованием колышков по центральной оси возводимой выработки и на заворотах и дополнительно на прямолинейном участке через 50 м.
Рытье выемки для силовых электролиний в основном производятся механизированным методом. Ручная подготовка грунта выполняется при небольших объемах либо в труднодоступных для механизмов участках, а также при доводке размеров выработки до проектных характеристик.
Прием траншеи под начала укладку кабельной продукции выполняется согласно нормам СП 45.13330.При этом контролируется: соответствие характеристик подготовленной траншеи проекту, полный набор характеристик грунтовых слоев и их уплотнение, равнозначность отметки уклонов проектным данным.
По завершению приемки составляется акты, подтверждающие объемы выполнения скрытых работ.

Приготовление кабельных изделий к монтажу

Важно правильно  транспортировать кабеля в барабанах и выполнить проектную систему строповки, чтобы не допустить обрушения кабеля на землю. Далее кабель должен пройти испытание сопротивление изоляции токожил перед укладкой и установкой силовой линии.
Протягивают электрокабель в трубу.
Соединяют с действующей линией кабельной муфтою и проверяют омметром отсутствие межжиловых замыканий, и аналогично между жилами и броневой защитой.
Выполняют засыпку трубы мелким грунтом без крупных вкраплений.
Защищают траншею строительным кирпичом либо плитами.
Прокладывают сигнальную — ленту.
Составляют акты скрытых промежуточных этапов.
Выполняют еще одну проверку кабеля на самозамыкание токожил с землёй.

В металлических

При монтаже подземной ЛЭП в металлических токопроводящих трубах, необходимо качественно выполнить систему заземления. Данная защита обязана быть посчитана в соответствующем разделе проекта. Защитное заземление обязано присутствовать отдельно для электроснабжающей линии и для труб-футляров.

Также важно соблюсти уклон трассы, который выполняется в сторону распредустройства электрической схемы. Трубы в точках соединения между собой обрабатывают антикоррозионным составом

Гофрированных

При установке кабеля в гофрированных трубах, необходимо обратить внимание на габариты траншеи, которая по нормативным документам должна быть равной или выше 3-х внешних диаметров кабеля. При этом уложенный кабель в трубах должен не превышать 0.5 просвета траншеи по высоте

Встраивание электрокабеля в грунт в пластиковых трубах производится на гладкую, гомогенную плоскость

При этом уложенный кабель в трубах должен не превышать 0.5 просвета траншеи по высоте. Встраивание электрокабеля в грунт в пластиковых трубах производится на гладкую, гомогенную плоскость.

Для данного нужно выполнять рытье максимально близко по времени к моменту укладки кабеля в почву, а наполнение траншеи производить немедленно по окончанию монтажа кабельной линии.

При подземном монтаже кабеля в пластиковых защитных конструкциях, днище выемки производится, из песка, с целью создания постоянной ровной основы по всей длине конструкции. Для нижнего основания траншеи, нужно применить чистый, отлично уплотненный песок калибровкой меньше 2 мм, а для верхней и боковой засыпки допускается песок зернистостью 1.5 мм.

В пластиковых

Установка силового кабеля в трубы из полиэтилена обладает рядом отличительных черт. Прежде всего, фиксируют коммуникацию через промежутки от 0.6 до 0.8 м особыми зажимами либо клипсами.

Чтобы протащить кабель внутри трубы, используются специализированные протяжки, которыми трубная система комплектуется на заводе-изготовителе. Если они отсутствуют, допускается их заменить обыкновенной стальной проволокой.

В противоположность от стальной трубы, участки которой состыкуются при помощи резьбовых монтажных деталей, соединение единичных участков пластиковых труб выполняется паяльным снаряжением муфтами из материала, соответствующего материалу защитной трубы.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9
Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10
Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11
Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12
При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

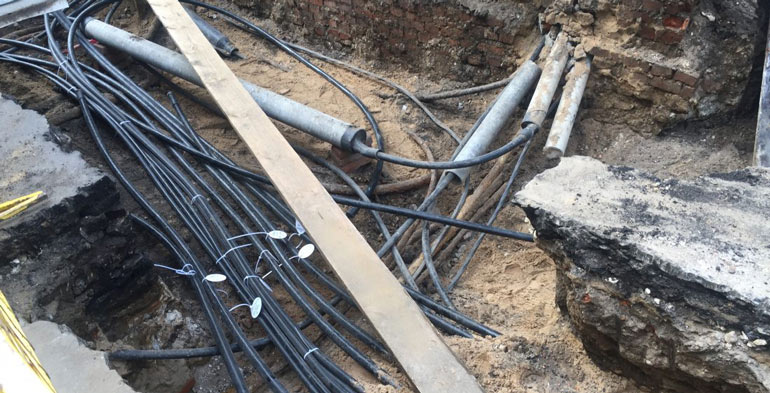

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Используемые трубы, причины их популярности

Одним из популярнейших вариантов прокладывания проводов является размещение их в земле. Для реализации такого способа используются специальные трубы.

Причины популярности:

• При надземном размещении, кабель может пострадать от порыва ветра, а вышеописанный способ такого недостатка лишен.
• Подземный провод гораздо труднее повредить, также присутствует защита от внешних погодных условий.
• Даже в случае короткого замыкания провода не произойдет возгорания из-за защиты.

Существует пять видов труб, предназначенных для прокладывания кабеля:

1. Полипропиленовые . Данный материал отличается пластичностью и термостойкостью. Таким трубам легко придать нужную форму.
2. Стальные . Такие трубы не используются для прокладки силовых линий.
3. Из полиэтилена высокого и низкого давления . Данный вид труб отличается легким весом, прочностью и высоким сроком службы, также у него присутствует защита от коррозии.
4. Асбоцементные . Это тяжелые трубы, в них содержится асбест, который вреден для организма человека.
5. ПВХ трубы .

Наибольшим спросом на данный момент пользуются трубы из полиэтилена низкого давления (сокращенно — ПНД). Существует огромное количество разновидностей таких изделий: гладкостенные жесткие, двухстенные, гофротрубы и так далее.

У гофротруб для прокладки кабеля в земле высокая упругость, а также тяжелый вес за счет армирующей сетки внутри. В двухстенных трубах помимо гофры присутствует слой ПНД.

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.
