Как просунуть кабель в гофpy без пpoтяжки

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Купить бронированные кабели для прокладки в земле

Наша компания занимается продажей различных марок бронированных кабелей для прокладки в земле из наличия со складов, расположенных по всей России, или под заказ на производство. Специалисты «Кабель.РФ» знают все о данной продукции, поэтому грамотно проконсультируют вас в выборе проводов с учетом технических требований, помогут осуществить своевременную доставку и подобрать соответствующий тип транспорта.

Кабель электрический бронированный для прокладки в земле может использоваться для подключения распределительных устройств различного типа, в том числе к выводам генерирующих блоков электростанций различного принципа действия. Кабели этого типа применяются для организации трехфазных силовых кабельных сетей с номинальным переменным напряжением до 110 кВ и частотой 50 Гц для прокладки вводов в КТП, обслуживающих предприятиях, многоквартирных домах, офисных помещениях и т. д.
Бронированные кабели для подземной прокладки могут использоваться для организации магистральных телефонных линий и абонентских ответвлений от них, прокладки систем сигнализации и пожарного оповещения. Кроме того, бронированный кабель для прокладки в земле предназначается для фиксированного присоединения к питающим сетям различных электрических агрегатов и передачи данных от измерительных датчиков к приборам контроля.
Бронированные кабели используются для прокладки в грунтах, в том числе пучинистых, с различной степенью обводненности и коррозионной активности. Температурный диапазон эксплуатации кабеля колеблется от –60 оС до + 70 оС.
Жилы кабелей этого типа изготавливаются в одноповолочном (монолитном) или многопроволочном исполнении из алюминиевых или медных проволок. В зависимости от марки бронированных кабелей для прокладки в земле и условий их прокладки многопроволочные токопроводящие жилы могут скручиваться одновременно с гидрофобными нитями, выполняющими роль водоблокирующего барьера. В отдельных марках бронированных кабелей их токопроводящие медные (медные луженые) жилы могут быть собраны из проволок фасонного сечения.

На токопроводящие жилы в зависимости от конструкции и целевого назначения кабеля накладывается изоляция из бумаги, резины или пластмассы: поливинилхлоридного пластиката (в том числе не поддерживающего горения с низким уровнем выделения дыма и газа), полимерных композиций (включая не содержащих в составе коррозионных компонентов) и полиэтилена. В кабелях на высокое напряжение (свыше 6 кВ) на токопроводящие жилы перед наложением изоляции накладываются полупроводящие материалы, выполняющие роль экрана, снижающего уровень электромагнитного излучения.

Изолированные жилы скручивают в кабель. В некоторых марках бронированных кабелей перед скруткой в общий сердечник токопроводящие жилы могут быть предварительно скручены в пары или четверки. В зависимости от конструкции бронированного кабеля на его сердечник может быть наложена поясная изоляция, оболочка из свинцовой или алюминиевой трубы, а также внутренняя оболочка из пластмассы.
Помимо экранов из электропроводящих материалов, кабель бронированный для прокладки в землю может иметь металлические экраны, выполненные из фольгированного материала или в виде оплетки медными проволоками, включая фиксирующую спиральную обмотку медными лентами.

Наружная оболочка кабелей или их защитные покровы изготавливаются в соответствие с ГОСТ 31565 или ГОСТ 7006-72, которые учитывают условия эксплуатации и прокладки кабелей.
Для изготовления брони используют алюминиевые, стальные, стальные оцинкованные ленты, а также алюминиевые (алюминиевые сплавы) или стальные оцинкованные (в том числе совместно с медными) проволоки круглого или прямоугольного сечения.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;

• к розеткам и включателям — не менее 20 мм;

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Преимущества гофротрубы

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

1. ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
2. Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
3. Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
4. Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
5. При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
6. Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

Прокладка кабеля в гофре: 5 советов

Гофру используют для того, чтобы проложить кабель по полу, стенам и потолку. Для этого можно выбрать как закрытый, так и открытый тип проводки. Гофра – это гофрированные поливинилхлоридные или металлические трубы. Внутри трубы находится проволока из металла. Именно с ее помощью кабель можно засунуть в трубу.

Гофрированная труба подходит для прокладки в кабеля в квартирах и домах, административных зданиях и промышленных помещениях. Гофра обладает дополнительными изоляционными свойствами. Материал способен к замозатуханию, что значительно снижает возможность самовозгорания, если возникнет короткое замыкание. Специальная смазка поможет держать гофру в рабочем состоянии.

Перед укладкой кабеля гофру следует сперва тщательно разровнять

Советы по прокладке кабеля:

• Поливинилхлоридная гофра подходит для внутренней укладки кабеля. Материла очень чувствителен к воздействию солнечного света, температуры и влажности. Для внешней прокладки используют специальную гофру.
• Чтобы начать работу, из трубы нужно протащить немного проволоки.
• В обмотке кабеля нужно сделать не слишком большое отверстие, просунуть в него проволоку и хорошо скрутить ее.
• Трубу следует хорошо разровнять. Делать это лучше с напарником. Одновременно нужно держать дальний конец трубы и выполнять протягивание кабеля, освобождая гофру от стальной проволоки.
• Для надежного закрепления проводов необходимо плотно соединить между собой гофру и кабель при помощи изоленты.

По окончании работ гофру крепят к стене. Лучше всего для этого использовать клипсы-зажимы. Их диаметр следует тщательно подобрать, учитывая сечение труб. Этот способ распространен при прокладке кабеля, если в квартире установлены подвесные потолки или гипсокартонные перегородки. Для укладки гофры под стяжку из бетона используют усиленные материалы, способные выдерживать нагрузки.

Прокладка и крепеж проводки

Гипсокартонные листы могут устанавливаться на стены или потолок вместе с каркасом или без него. Из них могут создаваться даже перегородки в доме. Второй вариант в последнее время менее актуален. Однако, если выбран именно он, то следует заблаговременно подготовить специальные места, куда будет укладываться кабель. Придется штробить поверхность стен, а уже внутрь штроб прятать электропроводку.

Аналогичная ситуация с монтажом розеток, выключателей и щитков, только придется делать не штробы, а целые «ямки». Чтобы зафиксировать кабель на стене, воспользуйтесь специальными хомутами.

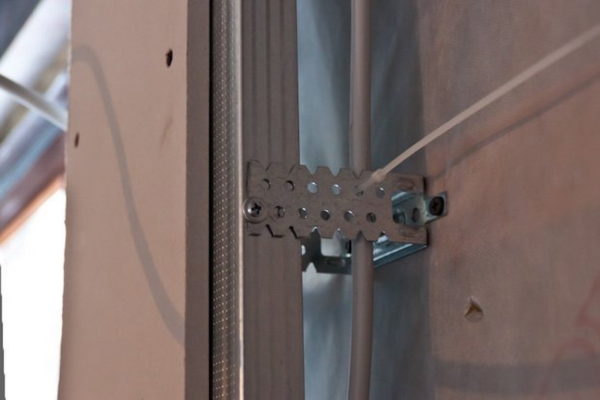

Каркасный метод монтажа ГКЛ выглядит иначе. Как и в рассмотренном выше варианте, вы можете прятать проводку внутри штроб, удерживая ее хомутами. Однако намного удобнее фиксировать кабель на металлическом каркасе, к которому крепится гипсокартон.

Каркас может иметь заранее проделанные отверстия под пластиковые стяжки. В случае их отсутствия они проделываются самостоятельно при помощи дрели. Такой вариант наиболее предпочтителен.

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус

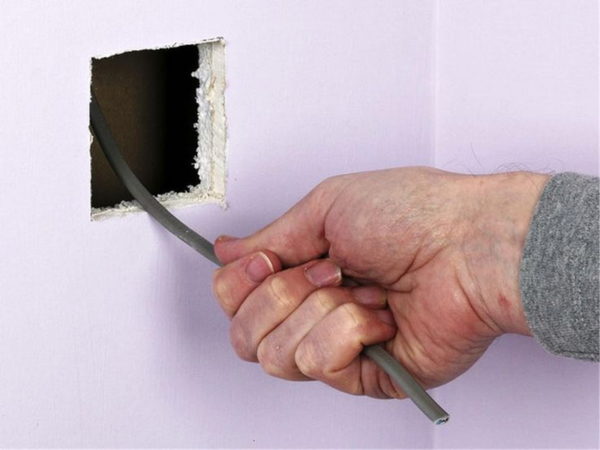

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Поскольку в любом из перечисленных вариантов кабель под гипсокартоном будет расположен хаотично, желательно устанавливать его вместе с защитной гофрой. В качестве альтернативы подойдет провод с трехслойной изоляцией. Наконец, не забудьте внести соответствующие изменения в схему электрического снабжения помещения.

Как применять приспособления для протягивания кабеля

Отсутствие зонда не является препятствием, так как его можно заменить иными устройствами. Возможно, процесс станет чуть более трудоемким — однако результат будет достигнут. Вот наиболее распространенные способы применения альтернатив зонду.

Задействовать УЗК

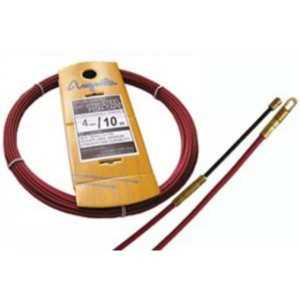

УЗК (также известен как буш, он же кондуктор кабельный) — это специализированное устройство для закладки кабельных каналов.

Оно представляет собой монтажный инструмент, с помощью которого протягивают кабель. Состоит УЗК из двух компонентов: гибкой либо жесткой насадки, а также стекловолоконного, нейлонового либо стального прутка. При значительной протяженности буша к нему прилагается лебедка либо катушка для намотки.

Последовательность действий такова:

1. УЗК заводят внутрь трубы.
2. Кабель прикрепляют к бушу (при этом допустимо задействовать кабельный чулок).
3. УЗК вытягивается из трубы, заменяя собой кабель.

Для повышения эффективности процесса используют лебедки (на гидравлике, на электричестве или механические). Чтобы ускорить протаскивание провода и минимизировать силу трения, можно подключить к процессу специальные мази.

Стоимость УЗК может достигать чуть ли не полумиллиона рублей. Естественно, частным домохозяйствам невыгодно приобретать такое устройство, поэтому временно одолжить УЗК у соседей вряд ли удастся. Таким техническим решением пользуются в основном монтажники-профессионалы.

Протяжки УЗК на видео:

Задействовать компрессор или пылесос

Протянуть кабель в металлическую или пластиковую трубу будет предельно несложно, при условии что диаметр изделия невелик. Алгоритм действий таков:

1. Пылесос прикрепляют к одному из концов трубы. С противоположного конца вводят бечевку либо легкую нитку, на которую подвешен небольшой груз. Таким грузиком может стать обычная пробка, пенопластовый или поролоновый шарик. Катушку следует разматывать по мере всасывания нитки в трубу.
2. Как только нить вышла с противоположного конца, провод следует закрепить. Если же он чересчур тяжелый, к нему прицепляют проволоку. Потом с противоположного конца трубы вытягивают бечевку с проводом либо кабелем.
3. Если проволока была протянута, к ней присоединяют проводку и втягивают обратно (по аналогии с ниткой, втягивать следует зондом внутрь).

Протягивание посредством компрессора происходит по этому же алгоритму. Единственная разница заключается в том, что размещают компрессор с той же стороны, откуда вводят нить.

На видео пример использования пылесоса что бы затянуть тонкую нить, а затем с ее помощью, провод.

Устройство с магнитом

Работать с этой протяжкой чрезвычайно легко, но применим он только к трубам из пластика.

Неодимовый магнит

По понятным причинам с металлическими трубами этот способ работать не будет. Магнит закрепляют на проводе, который собираются протянуть. Он станет реагировать на другой магнит — внешний (его следует закрепить на ролике, управляемом монтажником). Для достижения результата надо будет просто просунуть в трубу  провод с ответным небольшим магнитом на конце, и протянуть его перемещая мощный основной магнит по наружной стороне трубопровода.

Этот метод оптимален для ПНД или ПВХ труб со значительным метражом, а также для протяжки провода в полостях потолков, полов и стен. Есть и аналогичные технические решения для не слишком протяженных кабельных каналов. Наконечник с магнитом закрепляют на конец кабеля, и он реагирует на другой магнит, который размещен на стержне из пластика.

№2. Материал исполнения гофротрубы

Для помещений разного типа и назначения, с разными условиями температуры и влажности выбирают гофротрубы из разных материалов. На данный момент самыми популярными решениями считаются:

• поливинилхлорид (ПВХ), который благодаря специальным добавкам обладает способностью к самозатуханию;
• полиэтилен низкого давления (ПНД) позволяет получить наиболее гибкие трубы;
• полиэтилен высокого давления (ПВД) используется для организации скрытой проводки в конструкциях, которые не подвержены возгоранию (кирпич, пеноблок, бетон и т.д.). Материал также может быть использован для создания внешнего слоя двухслойных гофротруб;
• полипропилен (ПП) используется в редких случаях и незаменим тогда, когда обустраивается проводка при строительстве по монолитной технологии;
• полиамид (ПА) обладает повышенной гидроизоляцией, так что будет кстати в помещениях с высоким уровнем влажности.

Самый популярный вариант – ПВХ, также часто используются трубы из ПНД и ПВД, их эксплуатационные характеристики отличаются незначительно. Все они устойчивы к воздействию влаги, коррозии, не гниют, выдерживают температуры от -25 до +950С.

Отметим, что ПВХ-трубы – лучший вариант в плане пожаробезопасности, но у такой гофры есть и минус – невысокая устойчивость к ультрафиолетовым лучам, поэтому трубы из ПВХ лучше использовать для организации скрытой электропроводки или размещать внутри зданий. Трубы из ПНД не так боятся ультрафиолета, поэтому могут использоваться и снаружи зданий. Они более устойчивы к холоду и теплу, но менее устойчивы к огню.

Если речь идет о прокладке электропроводки в горючем материале (яркий пример – дерево), то использовать лучше всего металлическую гофротрубу. Стоит она дороже всех пластиковых аналогов, поэтому в других случаях не применяется.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.
