Устройство оборудования

Мини-буровая установка имеет определенные конструктивные особенности. При желании подобную технику можно собрать своими руками или приобрести. Большой популярностью сегодня пользуется сдача бурового оборудования в аренду. Каждый владелец загородной недвижимости может выбрать приемлемый вариант для себя.

Малогабаритная установка имеет в своем составе вертлюг. Он передает движущий момент к вращающемуся буровому стволу от мотора. Вертлюг обеспечивает выход отработанной породы после ее промывания из скважины. В его корпусе есть движущаяся часть. Внутри этого элемента крепко зафиксированы штанги.

Оборудование имеет герметизированный патрубок. Через него подается жидкость для промывки внутрь скважины. Различные модификации представленного прибора позволяют подобрать лучший агрегат для условий участка.

Обычные буровые трубы

Для изготовления обычных труб может использоваться сталь или сплавы на основе алюминия. Основной отличительной особенностью данного типа труб является круглое поперечное сечение. Толщина стенок данных изделий находится в пределах от 4,75 до 11 мм. Соединение труб возможно за счет использования замков с конической резьбой.

Легкосплавные буровые трубы, которые тоже относятся к данному виду, в большинстве случаев проходит обработку, обеспечивающую повышение прочности готовых изделий. Края деталей имеют утолщение, существенно продлевающее срок службы труб и увеличивающее их функциональность.

Технология создания установки

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

• Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
• С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
• Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
• В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
• К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
• Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
• К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
• К устройству подсоединяется мотор с оптимальной мощностью.
• Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

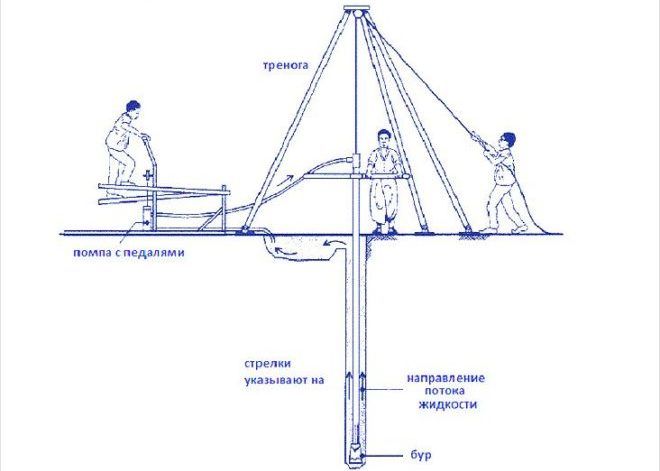

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Самоходные

Главным достоинством принято считать то, что для их передвижения не требуется наличие грузовика, так как они изготавливаются на базе самодвижущегося шасси на гусеничном или колесном ходу. В качестве такого шасси могут применяться различные тракторы, вездеходы или грузовые автомобили.

Чаще всего на шасси монтируется бурильный агрегат, с гидравлическим или механическим приводом, при использовании последнего крутящий момент на шнек передается с двигателя автомобиля или вездехода.

Среди положительных качеств выделяются:

• Исключительная мобильность. Установка может работать в любых условиях, даже в поле. Высота вышки может достигать 5–7 метров, поэтому на выполнение работ в непосредственной близости от ЛЭП может потребоваться наряд-допуск.
• Скорость бурения вырастает в разы за счет отсутствия надобности в сборке-разборке механизма, так как установка приезжает на место самостоятельно и практически сразу готова к работе.
• Самоходные устройства легче обслуживаются и ремонтируются.
• Возможность бурения шахт глубиной до 350 метров, со скоростью до 10 м/ч, в зависимости от твердости породы.
• Работа на всех видах грунта. При высокой твердости породы рекомендуется использование буров из высокопрочной стали или с алмазными наконечниками.

Буровая вышка

Работа буровой вышки включает в себя спуск в скважину и подъем колонны и обсадных труб, а также удержание во время бурения колонны на весу. В вышке размещены бурильные трубы, талевая система, оборудование для бурения.

Различают буровые вышки по высоте, грузоподъемности и конструкции. Высота напрямую зависит от глубины скважины. По конструкции вышки бывают:

• мачтовые — нагрузка на или 1 или 2 опоры;
• башенные — нагрузка на 4 опоры.

Буровая лебедка — устройство, предназначенное для спуска, удержания на весу и подъема бурильной колонны. В некоторых случаях ее используют для передачи мощности к ротору от двигателя и для подтягивания груза.

Лебедка — один из основных агрегатов установки для бурения. Она состоит из:

• сварной рамы с установленными на ней подъемными и трансмиссионными валами;
• гидравлического и ленточного тормозов;
• пульта управления.

Буровые лебедки различаются наличием валов. Они бывают: одно-, двух- и трёхзальные. Валы связаны между собой цепной передачей.

Основной вал лебедки (в некоторых случаях единственный) — подъемный. На нем монтируются:

• ленточный тормоз;
• звездочки цепной передачи;
• муфта, соединяющая гидравлический эклектический тормоз с валом
• барабан для набивки талевого каната.

Промежуточный и трансмиссионный валы осуществляют связь между приводом лебедки и подъемным валом.

https://youtube.com/watch?v=rtMglXQeRRQ

Виды забойных двигателей

Турбобур представляет собой многоступенчатую турбину с количеством ступеней до 350. В состав каждой ступени входит жестко соединенный с корпусом статор и закрепленный на валу устройства ротор. Стекая по лопаткам статора, поток жидкости воздействует на роторные   лопатки, тратя часть  энергии на получение вращательного момента.

Затем этот поток вновь натекает на статорные лопатки, и процесс повторяется. Несмотря на то, что каждая отдельная ступень турбобура способна развивать небольшой крутящий момент, из-за их большого количества суммарной мощности, подаваемой на   вал устройства, вполне достаточно для бурения горных пород с высокой твердостью.

При таком способе бурения рабочей жидкостью выступают промывочные растворы, поступающие  с поверхности к турбобуру через  бурильную колонну. Долото жестко прикреплено к валу турбобура и вращается независимо от колонны буровых труб.

Бурение с использованием электробура подразумевает подачу электрической энергии на электродвигатель посредством укрепленного внутри буровой колонны  кабеля. При таком методе производства работ вращается только вал двигателя с закрепленным на нем долотом, а корпус устройства и бурильная колонна – неподвижны.

Внутренняя поверхность стального корпуса статора покрыта слоем специальной резины и имеет форму винтовой многозаходной поверхности. Ротор, изготовленный также из стали, в свою очередь, имеет форму многозаходного винта, количество винтовых линий которого меньше на одну, чем у поверхности статора.

Ротор размещается в статоре с эксцентриком. Эксцентрик, а также разница количества статорных и роторных винтовых линий позволяют  контактирующим поверхностям образовывать ряд шлюзов (замкнутых полостей) – шлюзов между камерами высокого давления у верхнего конца, с  пониженным значением давления у нижнего шлюза. Этими шлюзами перекрывается свободное движение через двигатель подаваемой жидкости, что позволяет создавать в шлюзах с помощью жидкостного  давления передаваемый долоту  вращательный момент.

Список используемой литературы:

• Нефть — Википедия
• ἔλαιον. Liddell, Henry George; Scott, Robert; A Greek–English Lexicon at the Perseus Project.
• Экономидес, М. Цвет нефти. Крупнейший мировой бизнес: история, деньги и политика/ Экономидес М., Олини Р. Издательство: «Олимп-Бизнес», 2004. 256 с.
• Эрих В.Н. Химия нефти и газа. — Л.: Химия, 1966. — 280 с. — 15 000 экз.
• Хаустов, А. П. Охрана окружающей среды при добыче нефти/ Хаустов, А. П., Редина, М. М. Издательство: «Дело», 2006. 552 с.
• «oil» . Oxford English Dictionary (3rd ed.). Oxford University Press. September 2005. (Subscription or UK public library membership required.)

Советы и рекомендации

Бурение скважин – это сложная процедура, которую не всегда возможно осуществить своими руками. Подобные операции реально выполнить только для неглубоких отверстий. Осуществляя бурение, следует придерживаться следующих простых советов:

• перед началом работ обязательно нужно анализировать почву. На основе полученных данных подбирается тип бура, который подойдет для разрушения подобной структуры;
• следует стараться выставлять инструмент строго вертикально. Если система войдет в грунт под углом, то существует риск повреждения рабочего органа;
• в случае ручного бурения обязательно стоит добавлять воду в отверстие. Она смягчит почву и позволит быстрее продвигаться вглубь.

Буровые станки для скважин представляют собой специальное оборудование различной сложности. Их выбор для решения определенных задач следует доверять опытным специалистам, которые подберут надежные и долговечные механизмы. Более подробно о станках для бурения скважин смотрите в следующем видео.

Классификация буровых установок

Геологоразведочная буровая установка УГБ 50-А 1956 года (модель), Государственный Политехнический музей (г. Москва)

По виду работ:

• для эксплуатационных работ.
• для разведочных работ.
• для технических скважин.

По способу бурения делятся на установки:

• вращательного бурения.
• вращательно-ударного бурения.
• ударного бурения.
• ударно-вращательного бурения.
• вибрационного бурения.
• огнеструйного бурения.
• разрядно-импульсного бурения.

По типу привода:

• электрические буровые установки.
• электрогидравлические буровые установки.
• дизельэлектрические буровые установки.
• дизельные буровые установки.

По технике передвижения:

• самоходные буровые установки.
• передвижные буровые установки.
• стационарные буровые установки.

По вариантам дислокации:

• наземные.
• морские.

Буровой станок Википедия

У этого термина существуют и другие значения, см. Станок.

Станки на гусеничных тележках

Буровой станок — буровая машина, установленная на самоходной платформе или передвижной раме, применяемая для бурения взрывных и разведочных скважин и шпуров при открытой и подземной разработке полезных ископаемых, при сплошных камерных и особенно этажно-камерных и блоковых системах разработки для бурения скважин.

Применяется для бурения вертикальных и наклонных, в основном, взрывных скважин.

Классификация

• буровые станки вращательного бурения шарошечными долотами
• буровые станки вращательного бурения резцовыми коронками
• буровые станки ударно-вращательного бурения
• буровые станки комбинированного бурения
• буровые станки ударно-канатного бурения

Ручные

Существует еще и автономные буровые устройства, созданные на базе мотоблока. Они чаще всего имеют механический привод, он получает крутящий момент от двигателя мотобура.

Небольшой размер таких устройств позволяет работать с ними в одиночку, а использование понижающего редуктора позволяет производить сверление скважин даже большого диаметра. Величина заглубления у них намного меньше, чем у МГБУ и у самоходных механизмов, а небольшой размер такой ручной бурилки позволяет делать скважины возле стен зданий или заборов.

Если водоносный горизонт на вашем участке находится на глубине не более 20–25 метров, то такой аппарат будет идеальным решением самостоятельно изготовить абиссинскую, а быть может, даже артезианскую скважину. Скорость бурения зависит от характеристик установленного двигателя и составляет 3–5 м/час. Ввиду небольших размеров и невысокой мощности такие установки используются на мягких, торфяных и глинистых почвах.

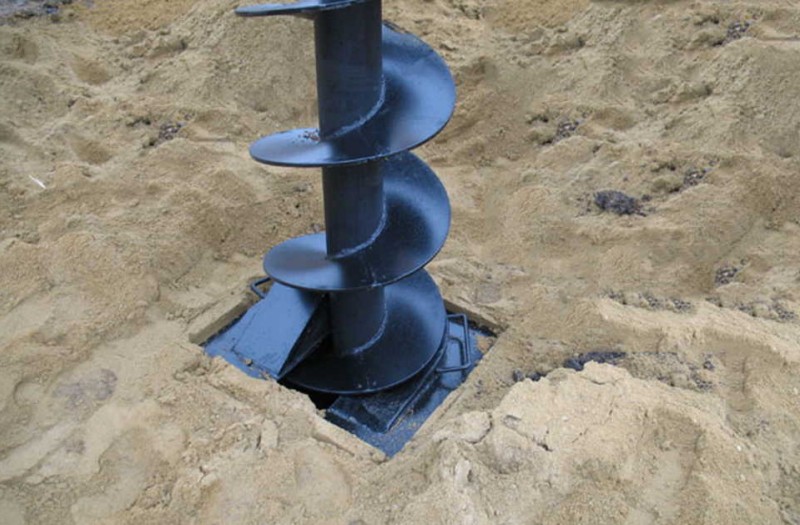

Особенности шнекового аппарата

Она пользуются заслуженной популярностью из-за высокой скорости бурения, великолепной функциональности, простоты в ремонте и обслуживании и невысокой себестоимости буровых работ. ШБУ используются в строительных и коммунальных организациях, занимающихся устройством связи и линий электропередач. К недостаткам можно отнести довольно громкий шум, который издается во время работы.

Этот агрегат в большинстве случаев используется как машина для бурения скважин в мягких породах, с глубиной не более 120–150 метров. Отработанный грунт вынимается наружу через шпур при помощи сухого шнека, хотя возможна и прямая промывка водой.

ШБУ незаменима:

• При устройстве скважин для забора воды.
• При подготовке отверстий под свайные и ростверковые фундаменты.
• Под коммуникации в районах с большой плотностью населения.

При помощи таких агрегатов осуществляется не только вертикальное сверление, но и наклонное, причем угол может задаваться произвольный.

Конструкция нефтяных буровых установок

Нефтяная буровая установка включает в своей конструкции несколько систем.

Энергетическая

Двигатель перерабатывает топливо в необходимый вид энергии, с помощью которой происходит питание генератора электрического типа. Он в свою же очередь осуществляет поток электроэнергии остальным механизмам и агрегатам машины.

Механическая

В этой части расположено подъемное устройство, которое перемещает тяжелые элементы. К тому же в этой части нефтяной буровой конструкции расположен ствол ротора.

Вспомогательная

Система включает в себя дополнительное оборудование, с помощью которого имеется свет, вентиляционные элементы, а также может осуществляться движение агрегата.

Схема показывающая основные элементы конструкции проветривателя

Информационная

Осуществление строгого контроля над работой всех типов агрегатов и механизмов. При наличии неполадки срабатывает оповестительный сигнал.

Циркуляционная

С помощью данного типа системы происходит продвижение химического раствора в бурильную колонну. Под определенным давлением он перемещается по всем трубам и попадает в ствол ротора.

Помимо систем, из которых состоят нефтяные комплексы, выделяют рабочие органы устройства:

Циркуляционная система бурового раствора

• Буровая вышка (поддерживает бурильную машину во время проведения работ на местности, осуществляет спуск и подъем необходимого оборудования).
• Высокотехнологичные насосы (осуществляют закачку в систему химического раствора).
• Система трубопроводов (происходит соединение механизмов и агрегатов между собой).
• Ротор (осуществление движение бура при проведении работ, а также поддержание равновесия оборудования).
• Бур (агрегат, с помощью которого происходит разрушение пород местности, где проводятся работы).
• Лебедки (подают инструмент на забой, обеспечивают вращение ротора).

К тому же в агрегате находятся такие элементы, как превенторы, которые обеспечивают герметичное фиксирование клапанов труб.

Составляющей любой нефтяной системы являются буровые лафеты. Представляют собой навесное оборудование, которое размещают на гидравлических экскаваторах. Состоит из ходового механизма с гусеничным двигателем, имеется механизм для тяги вперед и бурового функционирования. Лафеты применяют для укрепления грунта, при работе с пневмоударником, а также для бурения скважин под сваи.

Буровой лафет Figaro Lafette

Сборка малогабаритной буровой установки с ручным приводом

Для изготовления установки в домашних условиях необходимо подготовить основные комплектующие и рабочие инструменты:

• соединительный крест сантехнический;
• ножовку по металлической поверхности;
• металлическую трубу диаметром 0,5 дюйма;
• стальные пластины;
• ключ разводной;
• сгон диаметром 0,5 дюйма.

Самостоятельная сборка ручной конструкции предусматривает подготовку отреза трубы, который будет использован в качестве основания для бурильной установки.

Все работы проводятся в следующем порядке:

1. Для создания крестовой конструкции на концах трубы проделываются насечки длиной 2 см.
2. Стальные пластины в форме наконечника привариваются с торца трубы.
3. Шланг для подачи воды соединяется с крестовым отверстием, а для более надежной фиксации используется переходник. Осуществляется подача воды для проверки работоспособности конструкции.
4. В крестовое отверстие устанавливается резьба сантехническая, лучше, если она будет изготовлена из пластика или пенькового волокна.
5. К основанию трубы подсоединяется отрезок, оснащенный наконечником при помощи сгона.

Изготовление установки для бурения с электрическим приводом

Чтобы сделать буровую установку с электроприводом своими руками, следует начать с подготовки рабочих материалов и инструментов:

• электродрель со сверлами;
• отвертка;
• болгарка;
• аппарат для сварки;
• желонка (бур);
• стакан;
• каркас (станина);
• редуктор.

Для непрерывной подачи воды в скважинный канал предусмотрено подключение установки для бурения к редуктору, который выполняет функцию электропривода. Очистка канала выполняется желонкой.

Изготовление установки для бурения проводится следующим образом:

1. Предварительное изготовление стакана из отреза металлической трубы диаметром до 12 см. Чем больше масса установки, тем выше скорость прохождения грунта.
2. В нижней части отреза проделывается отверстие в форме треугольных зубцов.
3. На участке подготавливается котлован для спуска буровой установки.
4. Бур изготавливается из металлической трубы диаметром 10 см. В верхней части накручивается винтовая резьба, а на противоположное окончание устанавливается винтовой элемент диаметром до 22 см.

1. К шнеку при помощи сварки фиксируются острые ножи из металла под углом для увеличения скорости прохождения грунта.
2. Для упрощения работы со шнеком к штанге при помощи тройника подсоединяется отрез трубы длиной до 150 см. Это обеспечит эффективный перехват бура при ручной эксплуатации установки.

Далее выполняется запуск буровой установки – углубление бура в грунт с постепенным удлинением штанги.

Малогабаритная буровая установка – это производительное оборудование для разработки водоносной скважины на частном земельном участке. Конструкция буровых установок отличается простотой и надежностью. При этом имеются существенные отличия между установками в отношении цены, технических параметров и срока эксплуатации.

К тому же изготовить самодельные буровые агрегаты достаточно просто, главное – подготовить качественные комплектующие и следовать пошаговой инструкции.

Буровой лафет

Буровой лафет — навесное буровое оборудование. Устанавливается на мини экскаваторы, а также гидравлические экскаваторы с общей массой от 10 тонн посредством различных соединений.
Буровой лафет, как правило, состоит из ходового механизма (чаще всего с гусеничным ходом) с двигателем для передвижения (для самоходных машин), и встроенного гидравлического механизма для подачи вперед (тяги) и бурового функционирования (аксиальное и радиальное движение штанг).
Навесной буровой лафет применяется при работах по частичному упрочнению грунтов, а также при бурении пневмоударником или на отбор керна, также для анкерного бурения, бурения скважин под сваи и столбы, для сооружения скважин на воду.

Классификация плитных фундаментов

Плитные фундаменты

Плитные фундаменты

имеют сплошную железобетонную конструкцию. Основание не подвергается заглублению, и классифицируются следующим образом:

• монолитные балочные;
• монолитные своды;
• массивные коробчатые конструкции.

Выбор зависит от типа почвы и глубины залегания грунтовых вод.

Балочные фундаменты и плитные своды не предусматривают возможность обустройства подвального помещения. Балочные плиты имеют увеличенную толщину по контуру расположения стен дома (уширения выполняют функцию ребер жесткости), толщина сводных плит одинакова по всему периметру.

Рис: Схема монолитной фундаментной плиты

При строительстве зданий с подвальными помещениями используются коробчатые конструкции, состоящая из двух плит, первая из которых углублена в почву и выступает в качестве полового перекрытия подвала, вторая плита — поднятая до уровня почвы, используется как потолочное перекрытие. Плиты соединяются стенами подвала и дополнительными колоннами, расположенными по его периметру.

Рис: Процесс обустройства плитного фундамента

Этапы изготовления фундамента из монолитной плиты

• Разработка котлована на глубину заложения плиты;
• Подсыпка уплотняющей песчано-гравийной подушки на дно котлована (толщина от 20 до 40 см);
• Заливка подбетонки — чернового слоя жидкого бетона толщиной 2-3 см, который после отвердевания будет препятствовать утечкам цементного молочка при заливке основной плиты;
• Установка опалубочных щитов по периметру котлована и их фиксация боковыми упорами;

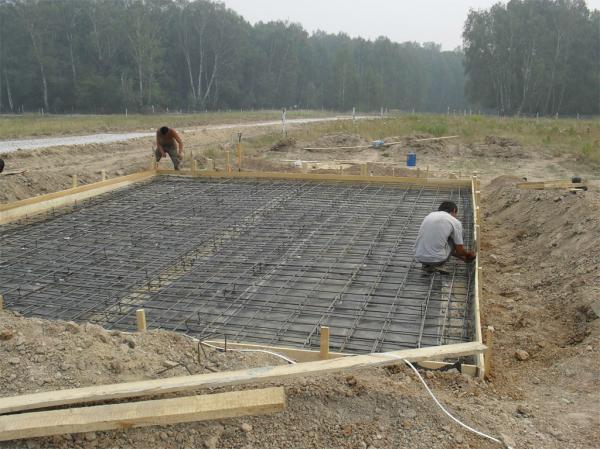

• Обустройство пространственного арматурного каркаса по всей площади котлована. Используется двухконтурный каркас, соединенный вертикальными перемычками;
• Заливка фундаментной плиты бетоном и последующее уплотнение смеси вибрированием.

Важно: демонтаж опалубки плитного фундамента осуществляется спустя 2 недели после заливки, после чего плита выдерживается до набора бетоном проектной прочности. Общий срок отвердевания составляет 28-30 дней

Рис: Заливка плитного фундамента бетоном

Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя.

Столбчато ленточный фундамент

Фундамент столбчато-ленточного типа обустраивается в условиях торфяных, болотистых и песчаных грунтов, избыточно насыщенных влагой.

Типы скважин

В зависимости от того, насколько глубоко уходит скважина, она может существенно отличаться друг от друга:

• Артезианская скважина, которая бурится на глубину до 200 метров обеспечивает источник чистой питьевой воды;
• Фильтровая скважина бурится на глубину до 40 метров и нуждается в дополнительном фильтрационном оборудовании, поскольку частички песка будут присутствовать в воде.

Преимущество артезианской скважины заключается в том, что после завершения процесса бурения и уплотнения почвы гильзами, можно снабдить водой порядка 80 жилых домов, что просто внушительная отметка. Но есть в таком методе и некоторые недостатки, одним из которых является скорость бурения. Все дело в том, что Артезианскую скважину можно бурить на протяжении недели. Также такой процесс весьма дорогостоящий, но если один раз вложиться в этот проект, то питьевой воды из скважины хватит на огромное количество людей на протяжении 100 лет или даже больше.

Зачастую этот тип подходит для коллективного снабжения водой или для промышленных масштабов.

А вот промывочное бурение сегодня стало более простым и эффективным методом, поскольку больше не нужно устанавливать фильтрационные станции на дно скважины. Разработчики из Белгорода смогли создать установку, которая позволяет качать воду в любых количествах при помощи сжатого воздуха. Таким образом, частички песка рассеиваются по самому вымытому колодцу, а насос попадает только чистая вода без необходимости постоянно менять фильтр. Благодаря этому вода из скважин стала более дешевым удовольствием без всяких дополнительных фильтров и оборудования.

Также при бурении такого типа скважин не нарушается естественная природная среда, что благоприятно влияет на окружающую экологию.

Буровой лафет

Буровой лафет — навесное буровое оборудование. Устанавливается на мини экскаваторы, а также гидравлические экскаваторы с общей массой от 10 тонн посредством различных соединений.
Буровой лафет, как правило, состоит из ходового механизма (чаще всего с гусеничным ходом) с двигателем для передвижения (для самоходных машин), и встроенного гидравлического механизма для подачи вперед (тяги) и бурового функционирования (аксиальное и радиальное движение штанг).
Навесной буровой лафет применяется при работах по частичному упрочнению грунтов, а также при бурении пневмоударником или на отбор керна, также для анкерного бурения, бурения скважин под сваи и столбы, для сооружения скважин на воду.

Использование нефтяных систем

Устанавливают системы для получения нефти блоками или агрегатами. В качестве монтажной основы применяются облегченные опоры. Эксплуатация осуществляется в несколько этапов:

1. Подготовка участка, где будет находиться данная система, проверка всего оборудования на исправность и целостность.
2. На местности проводят разметку, а также убирают все устройства, которые характеризуются высокой степенью пожароопасности.
3. В первую очередь собирается опорная часть, состоящая из лебедки и ротора, к ним уже при помощи специальных болтов прикрепляют хозяйственную и вспомогательную установку.
4. После этого осуществляется сборка осей, стола ротора и будущего центра скважины.

Термические методы извлечения нефти

Заключительным этапом проводится сборка вышки и дополнительного к ней оборудования. Все работы ведутся с помощью машинного крана.

Доставка машины для бурения считается довольно сложным процессом, который включает в себя:

• Расчет, согласно ему решается вопрос о методе транспортировки.
• Определение маршрута, в этом случае учитываются все уклоны местности, а также качество дороги.
• Проверка и подготовка оборудования, с помощью которого будет крепиться агрегат к транспортировочному оборудованию.
• Погрузка.

Доставка буровой установки может осуществляться полуприцепным механизмом, если позволяют размеры агрегата.

Циркуляционные системы

Система циркуляции бурового раствора (ЦС) представляет собой комплекс механизмов и оборудования, входящий в состав буровой установки и предназначена:

• для приготовления бурового раствора заданной плотности, состава и качества.
• для очистки бурового раствора от выбуренной породы.
• хранения запаса бурового раствора.
• дегазации бурового раствора (при необходимости).
• химической обработки бурового раствора.
• долива и подачи раствора в скважину.
• удаления шлама.

Комплекс ЦС включает следующее оборудование для очистки промывочной жидкости — вибросито, пескоотделитель, илоотделитель, центрифугу и дегазатор, которые, имея различную степень очистки бурового раствора, позволяют подготовить шлам к утилизации.

Монтаж оборудования

Монтаж буровой установки может быть произведен самостоятельно. Для этого потребуется выполнять ряд действий. Если мастер решил применить ударно-канатную установку, потребуется установить станину. На ней будет производиться поднятие и опускание снаряда.

Если оборудование не имеет редукторного мотора для наматывания троса на катушку, его следует установить самостоятельно. Это значительно облегчает процесс бурения. К тросу необходимо привязать утяжелитель. Вес патрона должен составлять не менее 80 кг.

Чтобы эффективно очистить забой от грунта, применяется такой конструкционный элемент, как «стакан». Это толстостенная стальная труба, которая внизу имеет острые зубья. Вверху «стакана» крепится канат. Весь патрон обычно имеет длины от 1 до 1,5 м.

Далее вся конструкция закрепляется на треноге в виде вышки. Она должна иметь вверху достаточное для свободного движения штанги отверстие.

Буровая вышка

Вышка является ключевым узлом оборудования буровой установки и предназначена для выполнения следующих функций:

• проведения спуско-подъёмных операций с бурильными и обсадными трубами.
• поддержания бурильной колонны на талевой системе при бурении с разгрузкой.
• размещения комплекта бурильных труб и утяжелённых бурильных труб (УБТ) и толстостенные бурильных труб (ТБТ).
• размещения талевой системы и средств механизации спуско-подъёмных операций, в частности механизмов АСП, КМСП или платформы верхового рабочего, устройства экстренной эвакуации верхового рабочего, системы верхнего привода и вспомогательного оборудования.

Буровые вышки классифицируются: по назначению — для агрегатов капитального ремонта скважин, для передвижных (мобильных) буровых установок, для кустовых и стационарных, для морских буровых установок; по конструкции — мачтовые и башенные. Мачтовые вышки бывают: А-образные, П-образные, 4-х опорные и с открытой передней гранью.

Разновидности буровых установок

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

• агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;

• установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

• роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

• роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.
