УСТАНОВКА ПРИБОРОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Правила расположения приемно-контрольных приборов пожарной сигнализации регламентируются нормативом СП 5-13130-2009 п.13/14. Основное требование — устройства должны устанавливаться в помещениях или диспетчерских где организовано круглосуточное дежурство персонала. В случае если технически обоснована необходимость установки приборов в других помещениях необходимо обеспечить раздельную передачу извещений в диспетчерские.

Помещение, где установлены ПКП, должно иметь охранную и пожарную сигнализацию (в некоторых случаях автономные установки автоматического пожаротушения) а также быть защищенным от несанкционированного доступа.

Приемно-контрольные приборы монтируются на строительных конструкциях, состоящих из негорючих материалов. Если это технически невозможно, то горючие перегородки, стены и другие конструкции должны быть обшиты в месте крепления ПКП 1 мм стальным листом или любым другим негорючим листовым материалом толщиной не менее 1 см. Защита должна выступать за контур корпуса прибора не менее чем на 10 см. Высота установки устройства над уровнем пола должна быть в пределах 0,8-1,5м.

Если конструкция прибора предусматривает выполнения заземления заземления, то нормы и правила монтажа требуют использования заземляющих устройств.

Как правило, применяется два вида заземления. Рабочие — когда земля используется как обратный провод. Защитное — когда с землей соединяются металлические части силового оборудования. Система пожарной сигнализации, которая не использует землю, комплектуется только защитным заземлением.

СХЕМА ПОДКЛЮЧЕНИЯ РУЧНЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ

Здесь ма рассмотрим общие принципы подключения ИПР, конкретные схемы могут различаться, но:

• во-первых, в большинстве случаев не сильно;
• во-вторых, зная основной принцип вы без труда в них разберетесь.

Таким образом, схема подключения для каждого типа извещателя указана в его паспорте (инструкции, этикетке и пр.). Скорее всего, она будет похожа на приведенную на рисунке 1.

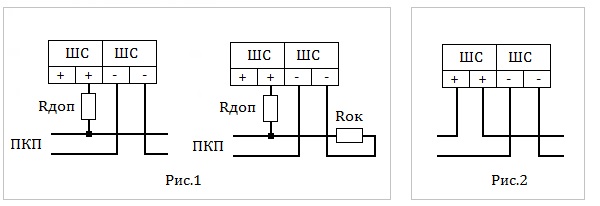

Здесь мы имеем:

1. Rдоп – дополнительный резистор, подключаемый к каждому извещателю.

Он ограничивает ток в режиме срабатывания и его номинал зависит от типа используемого приемно контрольного прибора – ПКП. Так что нужно будет заглянуть и в документацию на этот компонент системы.

2. Rок – устанавливается в случае если ручной извещатель является последним датчиком в шлейфе. Номинал тоже определяется типом ПКП.

Это для стандартных пороговых систем. Для адресных извещателей схема еще проще (рис.2). То есть подключение производится по принципу «пришел — ушел».

А радиоканальные (беспроводные), естественно к проводам подключать не нужно. Их инсталляция производится прописыванием адреса датчика в приемный модуль.

Устройство и принцип действия

На практике реагирование датчика может осуществляться за счет появления дыма, повышения температуры, выделения определенных газов. Существуют устройства, реагирующие только на одну величину или сразу на несколько. Последний вариант более практичный, так как охватывает несколько факторов. Для примера рассмотрим устройство такого датчика.

Устройство пожарного извещателя

Конструктивно датчик пожарной сигнализации состоит из таких составляющих:

• Корпус – предназначен для защиты электронных устройств от оседания пыли, которая может повлиять на точность измерений и реагирования.
• Оптический сенсор – представляет собой фотоприемник, реагирующий на изменение степени освещенности.
• Тепловой сенсор – фиксирует изменения температуры в соответствующей области или сегменте.
• Сенсор содержания CO, CO2 – контролирует процент содержания угарного газа и двуокиси углерода, как неотъемлемых составляющих продуктов тления и горения.
• Инфракрасный сенсор – предназначен для фиксации светового излучения в определенной области.

Принцип действия рассмотрим на примере начального этапа возгорания до появления дыма и огня, непосредственно в зоне действия пожарного извещателя. Допустим, в очаге начнет повышаться температура, теплые воздушные массы поднимаются вверх, к месту установки датчика пожарной сигнализации, а холодный воздух опустится вниз, как показано на рисунке ниже:

Принцип действия пожарного извещателя

В этом случае резкое нарастание температуры определится тепловым сенсором, который и подаст информацию о начале возгорания. В случае появления открытого пламени на инфракрасное излучение первым среагировал бы инфракрасный сенсор. Более подробно разновидности датчиков пожарной сигнализации мы рассмотрим далее.

Беремся за сигнализацию

Датчик срабатывает при нагреве до 68 градусов, а разрыв цепи обеспечивают взведенные пружины.

В основном это приспособления, в которых есть функции не только дымового, но и теплового датчика, благодаря чему можно конкретно выявить признаки возгорания, а затем оповестить людей.

Тип, марка Стоимость, рублей Еще в древние времена люди использовали передачу информации о начале возникновения каких-то событий на расстояние в виде световых сигналов или хорошо слышимых звуков, когда на возвышенностях разжигали костры либо звонили в колокола. Что такое пожарная сигнализация Первичные регистрирующие устройства — датчики — предназначены для своевременного и быстрого обнаружения первых признаков возгорания и дыма.

С помощью нее эксплуатация системы будет эффективной и безопасной. Для шлейфов выбирают провода с медными жилами и прокладывают их с возможностью обеспечения контроля технического состояния. Во-вторых, при балках на потолке датчики нужно размещать на их нижних поверхностях, а не на боковых или в межбалочном пространстве, по той же причине.

Особенности проектирования и расчёта

Система контроля и управления доступом отключена Включение системы автоматического пожаротушения. При стабилизированном напряжении ток тоже не меняется. Жизнь современного человека связана с эксплуатацией большого количества разнообразной техники, работу которой часто отслеживают дистанционно с помощью различных видов сигнализации. Почти полное отсутствие ложных тревог.

Датчики — фиксируют задымление и подают соответствующий сигнал. Полупрофессиональные устройства работают с цифровыми сигналами.

Кроме того, различные типы приемно контрольных приборов допускают подключение различного максимального количества дымовых пожарных извещателей в один шлейф сигнализации- эта величина обуславливается суммарным током потребления датчиков. В промышленном и жилом секторе наибольшее распространение получили четыре вида датчиков, работающих на различных принципах: 1.

Каждый адресный извещатель рассматривается как дополнительный виртуальный вход БПК. Для пожарных входов можно также настроить дополнительные параметры: Автоматическое перевзятие — предписывает прибору автоматически брать на охрану невзятый ШС как только его сопротивление будет в норме в течении 1 с. И, наконец, датчик обозревает не всю полусферу, а его чувствительность зависит от расстояния до источника опасности. При потолочных балках, устройства устанавливаются не на межбалочном или боковом пространстве, а на нижних поверхностях. Обеспечить это можно, если установить ОПС в сочетании с другими приспособлениями.
Датчики дыма (пожарные извещатели). Эксперимент с подключением к промышленному контроллеру.

5 Схема подключения

Чтобы максимально обезопасить людей в случае возгорания, схема подключения пожарной сигнализации должна быть составлена правильно. При помощи неё можно создать охранную систему, которая будет безопасной и эффективной. Как правило, она должна быть приложена к комплекту устройств сигнализации. Ей нужно чётко следовать, соблюдая даже мелкие детали эксплуатации оборудования. Правильная схема отвечает на следующие вопросы:

• даёт информацию о том, как воспроизвести схему;
• содержит состав компонентов системы и данные об особенностях их функционирования.

Используя её, можно не только корректно установить все элементы, но и успешно доработать или починить сигнализацию в случае необходимости. Правильно составленная схема сигнализации позволит сохранить здоровье людей и избежать материальных потерь.

По какому принципу работает система пожарной сигнализации

Схема устройства ОПС

Благодаря тому, что был установлен программно-аппаратный диспетчер, вы всегда увидите очаг возгорания на плане объекта. Если был установлен на сигнализации полуавтоматический режим, то после того, как от неё поступит тревожный сигнал, служба охраны должна включить систему оповещения персонала о возгорании и при этом активировать визуальные, голосовые, а также речевые сообщения.

Когда подтвердится пожарная тревога в здании, основной сигнал передаст в СКУД — систему «сообщение» и тем самым приведёт все элементы сигнализации в режим срочной эвакуации персонала. Также сигнал поступит в систему управления разными инженерными сетями строения, после чего они перейдут в режим работы пожарной опасности.

Пожарное устройство, работающее в автоматическом режиме, выполняет такие функции:

• Выявление зоны возгорания;
• Обнаружение очага после 2-х разового подтверждения от момента регистрации;
• Контроль неполадок сети на короткое замыкание, а также обрыв с привязкой до плана здания;
• Обнаружение очага на изначальной стадии;
• Управление разными блоками с выведением полученных результатов на АРМ диспетчер;
• Просмотр противопожарного состояния площадей строения на детальном, а также общем плане, которые отображаются на пульте диспетчера в текстовом и графическом формате.

По какому принципу работает система пожарной сигнализации

В качестве источника могут выступать не только аккумуляторы, но и обычные батарейки. Профессиональные устройства предназначены для решения не только вопросов пожарной безопасности, но и охраны объектов.
На клеммы теплового контрольного элемента от источника питания подается стабилизированное напряжение. Многофункциональные датчики обязательно снабжаются индикаторным светодиодом, а простейшие могут быть с ним или без него.
Полупрофессиональные ПКП в быту применяются в элитных усадьбах индивидуально или коллективно в жилых комплексах: один такой ПКП позволяет подключать к нему до датчиков. Безотказность извещателя определяет, в общем, эффективную работу системы, а делятся они на такие виды, как: Тепловые извещатели Реагируют на перепады температуры воздуха и могут делиться на: Пороговые извещатели имеют относительно низкую эффективность, поскольку срабатывать они начинают от 70 градусов.
Хочется выразить уверенность, что изложенные начальные сведения об устройстве современной пожарной сигнализации натолкнут читателя на мысль: на практике создать для себя оптимальную систему, исключающую пожар при случайном возгорании или при преднамеренном поджоге.
Необходимость охранной сигнализации в доме. Каждое адресное устройство занимает один адрес в памяти контроллера.
Их минусом является минимальная информативность — срабатывает только сенсор — и отсутствие указания местонахождения очага возгорания. Система использует 4 радиочастотных канала.
Вначале они работали за счет вытекания легкорасплавляемого сплава из предохранителя, установленного в месте контакта двух проводников. Тепловые пожарные извещатели подключаются по приведенной схеме если имеют нормально замкнутые контакты таких большинство.
пожарные датчики — подключение к paradox. часть 1

4 Действия при пожаре

Пожарная сигнализация устроена таким образом, что после поступления сигнала о начале возгорания начинает реализоваться заранее разработанный план действий. Он состоит из следующих пунктов:

1. 1. Включение системы оповещения. Чтобы люди узнали об опасности, им необходимо об этом сообщить. Оповещение может быть звуковым или светозвуковым — тип выбирается в зависимости от особенностей здания. В систему обязательно нужно включить светящиеся таблички «выход», помогающие вовремя покинуть здание.
2. 2. Освобождение путей эвакуации. Это осуществляется при помощи системы контроля и управления доступом. Она устраняет все препятствия, которые могут возникнуть на пути людей.
3. 3. Включение оборудования для автоматического тушения пожара. В зависимости от имущества, которое есть в здании, может быть установлена порошковая, водопенная, газовая или водяная система. Если неверно выбрать тип огнетушителей, они нанесут ущерб, сравнимый с последствиями самого пожара.
4. 4. Включение системы дымоудаления и отключение поступления воздуха с улицы, который будет усиливать пожар.
5. 5. При наличии лифтов они должны опуститься на первый этаж, открыть двери и заблокироваться.
6. 6. Отключение электричества и переход в аварийный режим.

Основные типы радиальных охранных шлейфов в сигнализации Болид

Для всех приборов можно запрограммировать несколько типов охранных шлейфов, в зависимости от схемы подключения датчиков и выполняемых ими функций.

Ниже рассмотрим самые часто используемые типы:

• Тип 4: охранный Могут подключаться любые типы охранных датчиков (работающие на размыкание и на замыкание, пассивные и с отдельным питанием). Считается, что шлейф нарушен, если его сопротивление вышло из диапазона нормы или изменилось более чем на 10%.

  Схема подключения охранных извещателей в ШС типа 4:

  Охранные шлейфы необходимо контролировать в тот момент, когда они находятся на охране, поэтому схема подключения охранного извещателя подразумевает установку только оконечного резистора 4,7 кОм.

• Тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя Иначе говоря, пятый тип шлейфа позволяет контролировать вскрытие корпуса извещателя, в то время когда сигнализация не под охраной. Обычно для этих целей используют отдельную пару проводов, но в данном случае в шлейф сигнализации устанавливают добавочный резистор на клеммы тамперного контакта.Пятый тип можно использовать только для одного не адресного датчика с нормально замкнутыми контактами.

  Схема подключения охранных извещателей в ШС типа 5:

• Тип 7: охранный входной. Можно задать время на вход, чтобы успеть снять панель с охраны. Все проходные шлейфы нужно так же запрограммировать как 7 тип. Принцип работы, схема подключения и контроля шлейфа будет аналогична 4 типу ШС.
• Тип 11: тревожный. Могут подключаться любые типы тревожных извещателей (с нормально-замкнутыми и нормально-разомкнутыми контактами) – кнопки, рычаги, педали, выключатели, «куклы» и пр. Логика работы 11 типа, полностью повторяет 4 тип, за исключение формирования события «Тихая тревога».Все типы шлейфов охранной сигнализации Болид можно изменить с помощью бесплатной программы Uprog.

Описание

Пожарная сигнализация в частных, деревянных домах — это комплекс взаимосвязанных приборов, датчиков и оборудования противопожарной защиты. Для установки доступны системы с автоматическим срабатыванием при поступлении сигнала от датчика (дыма или огня), либо включаемые вручную нажатием тревожной кнопки.

В различные модификации систем пожарной сигнализации для частного дома могут добавляться модули автоматического оповещения экстренных служб, управления системой «умный дом» и т.д.

Как работает пожарная сигнализация в доме

Принцип работы пожарной сигнализации в жилом доме полностью повторяет таковой для систем, установленных в офисах и на заводах. Находящийся в дежурном режиме датчик обнаруживает возгорание, определив изменение температуры или прозрачности окружающего воздуха. После того подается сигнал на пульт управления, и уже оттуда автоматика запускает процесс пожаротушения.

Ключевая особенность сигнализации именно для частного дома — это невозможность устанавливать порошковые и газовые системы пожаротушения. Это связано с тем, что они требуют герметизации помещения, а также отсутствия людей в момент срабатывания. Единственные помещения, где оправдана эксплуатация таких систем, — это амбары, хозблоки и чердачные/подвальные помещения.

Что собой представляет противопожарная безопасность

Понятие противопожарной безопасности

Противопожарную безопасность дома составляют все элементы и конструкции, участвующие в обнаружении и тушении возгорания. Базовая компоновка каждой системы обязана включать следующие элементы:

1. Сеть датчиков обнаружения возгорания по наличию дыма или аномальному повышению температуры.
2. Панель управления и приема сигналов от датчиков об обнаруженной угрозе.
3. Устройства светового и звукового оповещения о срабатывании пожарной сигнализации для дома.
4. Система питания противопожарного комплекса (от сети или сменных элементов питания).

Правильно выполненное проектирование и монтаж системы гарантируют обеспечение пожарной безопасности.

Из чего состоит АПС

Система автоматической пожарной сигнализации включает в себя: датчики обнаружения возгорания, оповещатели (звуковые или световые), кабель, соединяющий все элементы системы, и пульт управления, где аккумулируется вся информация о работе АПС.

Выше приведены минимально необходимые составляющие АПС. Современные противопожарные сигнализации для оповещения о срабатывании одновременно используют световые и звуковые оповещатели.

Конструкционные особенности

Изделие представляет собой небольшой прямоугольный корпус с подвижным элементом внутри в виде кнопки пожарной тревоги или рычага. При выводе механизма из первоначального состояния подается сигнал на диспетчерский пульт о появлении возгорания. Приборы бывают однократного и многократного применения. В первом случае после срабатывания ручной извещатель нужно заменить на работоспособный. Во втором случае потребуется привести пусковой механизм в начальное положение.

Принцип работы кнопки

Функционирование кнопки пожарной сигнализации

Ручная пожарная кнопка работает по следующему принципу. В первоначальном положении она находится в режиме ожидания. Размещается в противоударный защитный корпус, чтобы обезопасить прибор от случайного срабатывания. Если человек обнаружил пожар, он должен снять защитную крышку или разбить стекло (инструкцию можно увидеть на корпусе) и нажать на кнопку. Формируется тревожный сигнал, который затем передается на диспетчерский пульт. Также активируются световая и звуковая системы пожарной сигнализации. Благодаря этому все находящиеся на объекте люди будут оповещены о пожаре.

По завершении механизм заменяется или возвращается в исходное положение.

Особенности монтажа и расположения кнопки

Местоположение кнопки пожарной сигнализации ручного типа регламентировано соответствующими нормативными документами по пожарной безопасности. Ручной извещатель монтируют:

1. По всей длине эвакуационного пути.
2. У выходов из зданий.
3. В вестибюлях и коридорах.
4. На лестничной клетке.

Монтаж возможен как внутри здания, так и на улице. В этом случае нужно выбирать модель с защитой от атмосферных осадков и других негативных явлений.

Нормативные документы предъявляют следующие требования по размещению:

1. Высота установки — 1,5 метра.
2. Дистанция между двумя устройствами составляет не более 50 метров в помещении и не более 150 метров на улице.
3. Извещатель должен быть хорошо заметен и освещен при необходимости.
4. Рядом должна стоять опознавательная метка «ручной пожарный извещатель».

На что обращать внимание при выборе

Ассортимент выпускаемых пожарных ручников широк. Они имеют свои характеристики, конструктивные особенности

По этой причине важно учитывать некоторые нюансы, чтобы правильно подобрать подходящую модель:

1. Совместимость с приемно-контрольными устройствами.
2. Подходящая величина тока.
3. Рабочие температуры и влажность.
4. Цена.
5. Производитель.

Покупать изделие следует в специализированном магазине.

Правила установки ручных пожарных извещателей

Согласно своду правил СП 5.13130.2009, пожарные ручные извещатели ставятся на высоте 1,5±0,1 м над уровнем пола. Дистанция до других органов управления и предметов должна составлять не менее 0,75 м. Необходимо обеспечить свободный доступ к выключателю и не загораживать его мебелью и другими предметами.

Процесс установки пожарной кнопки

В производственных помещениях ИПР ставятся рядом с выходами из цехов или складов, по эвакуационному пути, в коридорах и на лестничных клетках. Также их ставят в вестибюлях и холлах административных зданий. Рядом с изделием должна быть наклейка-указатель «ручной пожарный извещатель».

Дозвонщики и передатчики

Дозвонщики и устройства передачи извещений применяются для оповещения владельца системы, о каких либо событиях – постановки/снятия, тревоги, служебных сообщений. Помимо этого они могут передавать сигналы на пульт охранного предприятия.

Применяются следующие модели:

1. С2000-ИТ. Телефонный информатор, он работает по проводной линии городской телефонной сети. Память на четыре номера. Информация передается как в формате Ademco Contact ID, так и в виде речевых сообщений.Можно подключись один шлейф сигнализации.

   Телефонный информатор С2000-ИТ часто используют в связке с популярным передатчиком компании Ритм – Контакт GSM-5-RT1;

2. С2000-PGE. Предназначается для организации передачи сигналов системы «Орион» на мобильные устройства или централизованный пульт охраны по трем физическим каналам связи – городскую телефонную сеть, GSM и Ethernet.Информация передается в формате Ademco Contact ID, в виде речевых сообщений «синтезированным голосом», по Ethernet каналу через локальную сеть или Интернет и SMS-сообщениями;
3. УО-4С. Изначально был предназначен для объектовой охраны. К нему можно подключить четыре шлейфа сигнализации, три реле и считыватель ключей Touch Memory.Поддерживает установку двух сим-карт и подключение телефонной линии. Память прибора рассчитана на пять номеров. Информация передается в формате Ademco Contact ID, в виде речевых сообщений «синтезированным голосом» или SMS-сообщениями. Есть возможность управлять реле и системой с помощью sms-сообщений;

С2000-ПП. Устройство для преобразования протокола, для подключения стороннего оборудования к ИСО «Орион». Это может быть передатчик RS-202TD от Альтоники или для системы Стрелец и прочие.

Центральные контроллеры системы

Центральные контроллеры, они же пульты управления, используются в системе ИСО «Орион» для объединения всех приборов по интерфейсу RS-485 в единую сеть, а так же для централизованного управления системой. Один пульт может контролировать до 127 приборов, вся логика работы программируется в него же с помощью бесплатной программы Pprog. Существуют следующие виды контроллеров:

1. С2000М. Этот пульт работает с любыми приборами компании Болид – охранной сигнализации, пожарной, приборами пожаротушения, контроля доступа и прочих. Имеет двухстрочный дисплей, поэтому информативность его выше, чем у пульта С2000. Мы сразу можем видеть тип сообщения, и название раздела, где оно произошло. Он может обслуживать до 2048 зон, которые можно группировать до 512 разделов.Присутствуют дополнительные возможности, такие как: переименование событий на ЖК-дисплее, программировании сценариев управления, возможности создания группы разделов. Принтерный выход этого пульта можно перенастроить для того что бы он выдавал информацию в формате Contact ID. Сфера применения – средние и большие объекты.
2. С2000. Может работать с приборами Сигнал-20, С2000-4 и другими подобными.
   поддерживает приборы пожаротушения и контроля доступа, т.к. пульт не обновляется с 2005 года. Имеет однострочный дисплей и отображает текущее состояние системы. Поддерживает 512 зон и 256 разделов.Сфера применения – небольшие объекты. Может применяться для стыковки с передатчиком производства компании Ритм Контакт GSM-5-RT3. Такие передатчики работают по принтерному выходу пульта, т.е. на выход поступают события как на принтер, а они фильтруют и передают сигнал дальше на пульт ЧОПа.
3. С2000-КС. Небольшой пульт, изначально был выпущен для Сигнала-20П (может работать с четырьмя приборами этой модели, максимально – 80 шлейфов). На нем установлены индикаторы светодиодного типа на 20 охранных зон. С2000-КС позволяет сниматьставить на охрану, управлять реле и дозвонщиками. Сфера применения – небольшие объекты на базе Сигнала-20П.

Порядок действий системы при пожаре

Всего существует несколько пожарных сигнализаций. Принципов действия также несколько. Как правило, работают они по очереди, через определенные временные промежутки. Это позволяет определить, какой конкретно прибор системы пожарной сигнализации сработал для определения территории возгорания. Как правило, сигнал подается благодаря обрывающемуся шлейфу. На нем расположен сенсор. Обрыв означает возникновение возгорания. Затем начинается процесс эвакуации.

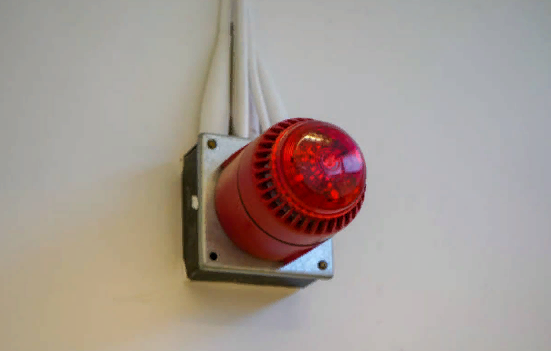

Оповещение

Эта функция необходима для того, чтобы все люди, которые находятся в помещении знали о возникновении пожара. Различают светозвуковую и речевую ОПС. Тип пожарной системы, в свою очередь, определяется еще на начальном этапе. Выбор зависит непосредственно от характеристик помещения. Оповещение должно содержать в себе специальные таблички с обозначением «Выход». Именно они помогут найти выход при задымлении.

Отключение системы контроля доступа для беспрепятственной эвакуации

Чтобы освободить путь эвакуации, ОПС должна включать в себя контроль доступа. Во время пожара специальным пультом подается сигнал на пожарную систему, который открывает доступ для всех дополнительных средств, которые находятся в ограничении на территории здания.

Активация пожаротушения

Чтобы активировать процедуру пожаротушения, можно воспользоваться несколькими системами, которые представляют собой водопенный, порошковый и газовый. Тип должен быть подобран в зависимости от типа здания. Как правило, процесс осуществляется использованием всех технических характеристик и специальных средств.

Активация дымоудаления

Данная функция очень важна при процессе возгорания, поскольку в ходе пожара люди могут получить отравление, что в свою очередь часто приводит к смертельному исходу. Во время пожара нужно прекратить работу вентиляции, во избежание раздувания воздуха и дальнейшего распространения огня по территории. Эта команда подается с помощью вентиляции.

Как работает пожарная сигнализация. Как правило, она реализует:

1. Прекращение распространения дыма непосредственно от очага возгорания.
2. Обеспечение надлежащих условий для корректной работы.
3. Сохранение имущества.

Отключение приборов энергопотребления

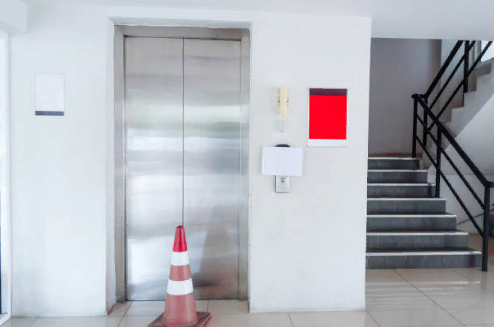

Отключение лифта во время пожара

Во время пожаров действия лифтов должны быть приостановлены в обязательном порядке. Их нужно опустить на нижний этаж. Двери кабины лифта должны быть в открытом положении. Остальные составляющие работают в аварийном режиме.
