Направляющие скрытого монтажа, расчет ящиков и схема установки

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

1. Планирование, расчет параметров изделия.
2. Подбор материалов для работы, направляющих.
3. Сборка заготовки.
4. Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

• Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
• Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
• Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

• электродрель или шуруповерт;
• лобзик, тоже лучше электрический;
• измерительные приборы (линейка, строительный угол, рулетка);
• карандаш для чертежей и отметок;
• меламиновая лента для кромки;
• утюг, сухая тряпка;
• конфирматы, шурупы, гвозди;
• направляющие;
• сам материал, из которого будем вырезать дно и стенки ящика;
• чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

1. Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
2. Просверливаем отверстия для крепежей.
3. Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
4. Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
5. Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

1. Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
2. Нанесение разметки под крепежи для фурнитуры.
3. Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс?

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

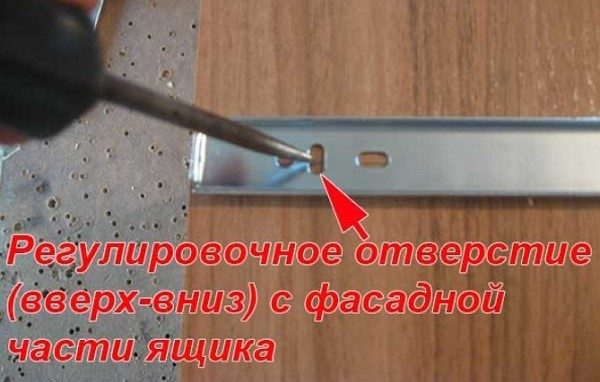

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Установка направляющих

С целью произведения монтажа данных приспособлений, необходимо достать их внутреннюю часть, для чего следует прижать усики черного цвета. Обе половинки направляющих крепятся на наружную боковую часть ящика и на внутреннюю поверхность самого шкафа, комода или другой мебели.

Алгоритм действий:

1. В первую очередь следует определиться с непосредственным местом крепления. Для этого на наружной стороне боковой части выдвижного ящика необходимо сделать разметку для линии крепления. Ее можно сделать по центру, а можно сделать на нижней части. Одна половина шариковой конструкции должна быть прикреплена к данной линии разметки при помощи шурупов.
2. На внутренней части самого шкафа необходимо провести аналогичную разметку в виде линии. Месторасположение данной разметки напрямую зависит от высоты крепления ящика. Оставшиеся половинки направляющих должны быть прикручены на свое место. После этого ящик можно помещать на место, проверить свободный ход механизма во время выдвижения и закрытия.

Стоит отметить, что на обоих половинках этого механизма присутствует достаточно немало различных отверстий. И у каждого из них имеется свое назначение. Так, продолговатые горизонтальные отверстия необходимы с целью перемещения и регулировки направляющих по горизонтали. А продолговатые вертикальные отверстия – для регулировки и перемещения планки вверх и вниз.

После того, как будет проведена окончательная регулировка, шурупы или саморезы необходимо вворачивать в специальные круглые отверстия с целью прочного крепления основных элементов шариковых направляющих.

Обычно весь процесс на практике выглядит так:

1. Нижние направляющие должны быть установлены на расстоянии около 30 мм от дна шкафа.
2. В зависимости от габаритов фасадов ящиков, будет различаться и расположение остальных деталей. Во время эксплуатации они не должны прикасаться и тереться друг от друга. Поэтому при установке необходимо это учесть, сделав расстояние между направляющими, которые установлены на стенке шкафа, на 2-3 мм больше, нежели высота самого фасада выдвижной конструкции.
3. Детали направляющих должны быть прикручены строго по намеченной разметочной линии.
4. После того, как детали временно закреплены, через продолговатые отверстия необходимо попробовать вставить выдвижной ящик на свое место. При правильном выполнении предыдущих пунктов, можно будет услышать легкий щелчок, который происходит от срабатывания фиксатора. Это означает, что направляющие можно окончательно закреплять сквозь круглые отверстия. Если же вы не услышали щелчок, то требуется провести регулировку при помощи небольшого перемещения всех деталей вверх и вниз, а также вперед и назад. Перед тем, как провести регулировку, следует немного ослабить крепежные шурупы.

DB4461 является современной моделью шариковых направляющих для ящиков, в которой установлен механизм плавного закрывания с помощью доводчика. Данный механизм дает возможность полностью выдвинуть ящик, получая доступ ко всему его содержимому. При этом осуществляется плавное закрытие при помощи масляного доводчика.

В среднем данный механизм выдерживает не менее 50 тысяч закрываний и открываний. Приспособление рассчитано на вес до 25 кг, при этом в работе он абсолютно бесшумный. Существуют и другие модели подобных устройств, что дает возможность полностью подобрать механизм в зависимости от потребностей.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить:разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие:многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами:сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Какой выдвижной механизм выбрать

Расчет выдвижных ящиков всегда связан с выбором выдвижного механизма. Основополагающими в этом вопросе являются три момента:

1. Приемлемая стоимость.
2. Расчетная нагрузка.
3. Дизайн – конструктивные особенности, цвет.

Шариковые направляющие положительно воздействуют не только на удобство, но и на эффективность пользования мебелью.

Рассматривать эти пункты следует в совокупности, выбирая наиболее компромиссный вариант.  Наиболее экономичный выбор – роликовые направляющие стандартной конструкции. Но, низкая стоимость не всегда оправдана

Если предполагаются большие нагрузки, то во избежание досрочного разрушения направляющих, следует обратить внимание на шариковые конструкции или возможности скрытого монтажа рельсового механизма

Чтобы ограничить ход каретки и ящик не выпадал из рабочей системы, с одной стороны рельса устанавливается ограничитель.

При конструктивных особенностях мебели, которые не предполагают наличие ручек, лучше всего использовать системы обратного действия, но они не желательны в помещениях у детей. Для мебели с глубокими нишами наиболее приемлемыми будут телескопические механизмы полного раскрытия. Если вы не имеете бюджетных ограничений, воспользуйтесь тандембоксами.

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной.

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

• разновидности устройства;
• технические характеристики направляющих;
• фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

• ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
• способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

• количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
• наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open – открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

• уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
• ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

  Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие.  При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

Основные размеры направляющих шарикового типа

Популярные производители и их особенности

Наиболее популярной компанией, занимающейся изготовлением различных видов выдвижных систем, в том числе и шариковых направляющих, является австрийская фирма Blum. Основными преимуществами производителя являются:

• использование высококачественных материалов;
• контроль изготовления на всех стадиях;
• проверка фурнитуры перед продажей;
• приложение схем для самостоятельной установки;
• длительный срок службы (гарантия производителя – 15 лет).

Среди недостатков можно отметить высокую стоимость направляющих и иных видов выдвижных систем.

Мебельная фурнитура австрийской компании Блюм

Чтобы сократить расходы на приобретение фурнитуры, можно обратить внимание на следующие компании:

• немецкую фирму Hettich. Качество выпускаемой фурнитуры не уступает общепризнанному лидеру, но стоимость значительно ниже;
• польскую компанию GTV, занимающейся изготовлением фурнитуры больших размеров;
• польскую фирму Fgv, основной специализацией которой является изготовлением различных видов направляющих и мебельных петель;
• российские компании Boyard и Firmax. Цена на фурнитуры отечественных производителей самая низкая, а качество – на высоком уровне.
