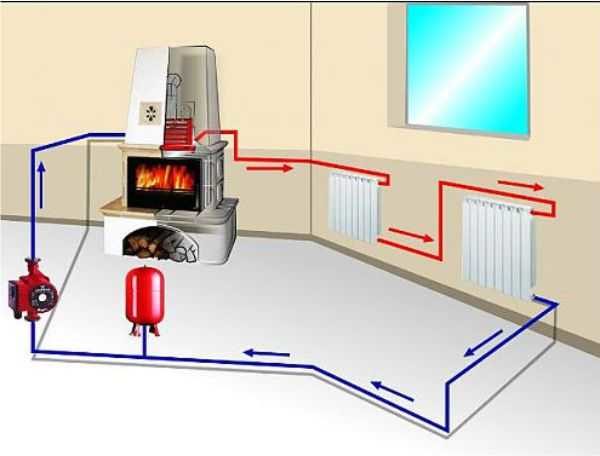

Схема установки циркуляционного насоса для одно- и двухтрубной системы отопления

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
2. Соответственно, процесс обогрева дома существенно ускорился.
3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Ответы знатоков

Алексей:

Логично, что сделать надо гидрострелку.

Развязать гидроразделителем контур котла-насоса котла и системы отопления с ее собственными насосами.

Владимир Колпаков:

штатный насос на котле всегда стоит в обратке. последовательная работа насосов не желательна. а в обще интересуюсь в чем проблема что заставляет ставить доп. насос

Владимир Петров:

В котле Вайланд уже есть насос и его вполне хватает . И ставить ещё один насос не надо . Котёл рассчитан на определённый тепло поток и увеличивать его не надо .

Фурсов Юрий:

А может снять фильтр и прочистить? и все на етом и закончиться

хаски:

а лучше установить два насоса…. и чтобы они работали друг другу навстречу… тогда и голову не надо ломать как подключить к штатному

Онотоле Чаке:

Там же вроде как стоит обратка, которой хватает с головой вместе со штатным насосом. Если есть сомнения, спросите в каком-нибудь тематическом сайте тогда

Semyon Arazaev:

Смысла вообще в этом нет, учитывая то, что обратки там хватает с лихвой. Ну как какой-нибудь резев в принципе норм, но это уже надо уточнять у спецом по этим самым котлам из s pechki

Егорыч:

Напольное отопление делается не так, нужен терморегулятор и отдельтный насос, ну типа так

Дед Ау:

насос ставят обычно на обратку

Владимир:

А в чем вопрос?

Дмитрий:

все зависит от схемы подключения, не зная что у вас полезного совета вы не услышете…

Бродяга Морей:

Читайте в паспорте вашей колонки расход ГВС, если у вас будет расход воды больше чем колонка сможет нагреть — то у Вас горячая вода будет прохладной

алексей лесюк:

Виталий, если вам неправильно смонтировали систему отопления, устновка дополнительного насоса вам не поможет, а ещё и навредит в случае если котёл двухконтурный. Надо изменять схему подключения котла к системе отопления для установки доп. насоа

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме

Параметры помпы выбирают на основании проведенных расчетов.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

• плавная регулировка;
• контроль скоростей;
• автоматический режим работы;
• встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

• выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
• если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
• монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
• когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
• теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
• после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

1. От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
2. От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Лучшие недорогие насосы для системы отопления

С небольшими отопительными системами или магистралями подачи воды могут справиться бюджетные циркуляционные насосы. Среди недорогих моделей есть немало достойных образцов. Вот лучшие из них.

ВИХРЬ ЦН-32-6

Рейтинг: 4.8

Очень заманчивой покупкой для систем отопления частного дома является насос ВИХРЬ ЦН-32-6. В нем прекрасно сочетаются ценовая доступность и отменные технические характеристики. Благодаря высокой мощности электромотора (90 Вт) помпа создает высоту подъема 7,5 м, а производительность достигает 9 куб. м/ч. Прибор может работать в широком температурном режиме (-10…+110°С), он отличается прочность и надежностью. Чугунный корпус насоса отражается и на массе оборудования (3,8 кг).

На тематических форумах редко можно встретить негативные отзывы, чаще всего это единичные случаи брака. В целом отечественные потребители довольны техническими характеристиками и низкой стоимостью насоса. Модель становится победителем нашего рейтинга.

• доступная цена;
• хороший напор;
• высокая производительность;
• надежная конструкция.

отмечаются поломки насоса в гарантийный срок.

Leberg GRS 25/4 (180 мм)

Рейтинг: 4.7

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Домовладельцам понравилась доступная цена норвежско-китайского изделия, его безотказная работа, отсутствие шума. Во время перекачивания воды не возникает вибрации и дребезжания.

• приемлемая цена;
• бесшумная работа;
• экономичность;
• надежность и долговечность.

скромная производительность.

Grundfos UPS 25-40 180

Рейтинг: 4.6

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.

В отзывах пользователи хвалят помпу за надежность, долговечность, тихую работу и экономичность. У некоторых домовладельцев циркуляционный насос работает более 10 лет. Так как модель несколько устарела (при этом цена у нее самая высокая), эксперты отдали ей третье место в рейтинге.

• тихая работа;
• экономичный расход электроэнергии;
• универсальность;
• асинхронный электродвигатель.

• устаревшая модель;
• высокая цена.

ВИХРЬ ЦН-25-6

Рейтинг: 4.5

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

По мнению российских потребителей, ВИХРЬ ЦН-25-6 заслуживает похвалы за низкую цену, надежность, регулятор скорости, производительность. Недовольство некоторые домовладельцы высказывают по поводу только вертикального монтажа и приличного шума во время работы.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
