Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

  1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
  2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
  3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
  4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Идеи планировки двухэтажного дома

Определить конструкторские решения будущего коттеджа с первого раза удаётся не всегда. В большинстве случаев на это уходит много времени, так как разработка планировки двухэтажного дома имеет много особенностей, которые должны учитываться с предпочтениями каждого проживающего. Сделать это можно самостоятельно или обратиться к услугам специалистов. В качестве примера представляем несколько оригинальных идей.

Проект № 1

  • Общая площадь: 170,7 м2.
  • Жилая площадь: 70 м2.
  • Площадь первого этажа: 92 м».
  • Площадь второго этажа: 17,7 м2.
  • Размер дома: 9,9*15,5 м.

Проект двухэтажного дома площадью более 150 м2Источник innstroy.ru

Лаконичный коттедж эконом-класса, укомплектованный всем необходимым для комфортного проживания семьи из четырёх человек. Планировка первого этажа показывает наличие просторной гостиной, расположенной в заднем крыле дома. Помещение объединено с кухонной рабочей зоной и столовой. Строгая прямоугольная форма станет причиной зонирования большого зала на несколько частей. Делать это придётся внутренними элементами отделки (обоями, кафелем, мебелью). Небольшое пространство совмещённого санузла (4,4 м2) станет проблемой для монтажа ванной. Владелец будет вынужден решать между душевой кабинкой или уголком.

Проблема первого этажа решается благодаря увеличившемуся санузлу на втором. На 5,8 м2 уже удастся разместить небольшую ванную и остальную сантехнику. Оригинальным может показаться решение второго кабинета с аналогичными характеристиками. Вы скажете, — «Для чего на втором этаже 2 туалета!». Ответ очевиден – дети. Они растут по одному принципу: захотел один, побежал и второй. Поэтому на данном примере планировки эта проблема устранена.

3 спальни могут использоваться для членов семьи, оставшаяся внизу – в качестве гостевой. Бросающимся в глаза недостатком является отсутствие кладовой или гардеробной.

Проект № 2

Проект двухэтажного дома площадью более 150 м2Источник www.faulaconstruction.com

Проект первого этажа дома площадью более 200 м2Источник drevkostroy.ru

  • Общая площадь: 236,38 м2.
  • Жилая площадь:212,69 м2.
  • Площадь первого этажа: 141,4 м2.
  • Площадь второго этажа: 95,3 м2.

Оригинальный, а самое главное – стильный и современный дом, относящийся к стилю хай-тек. Огромные, во всю стену, панорамные окна, зал для занятия тяжёлой атлетикой или фитнесом на первом этаже. Преимущества планировки двухэтажного дома в следующем:

  • Наличие просторной общей зоны, образованной объединением гостиной, столовой и кухни.
  • Дополнение первого этажа спортзалом.
  • Классная веранда на втором.
  • Сближающие с природой панорамные окна, через которые отлично просматривается ухоженный ландшафт участка.
  • Отдельный вход в санузел из главной спальной второго этажа.

Такая планировка нацелена на людей, предпочитающих современный стиль, спортивный образ жизни и не принимающих старую добрую классику.

Проект № 3

Проект двухэтажного дома площадью более 250 м2Источник demo2.sbsite.ru

  • Общая площадь: 287,8 м2.
  • Жилая площадь: 95 м2.
  • Площадь первого этажа: 118,7 м2.
  • Площадь второго этажа: 111 м2.

Дом в классическом стиле с отдельной котельной, поделённой кухней, раздельным санузлом, большой террасой и спальней на первом этаже. Последнюю, при необходимости, можно использовать как гостевую. Благодаря наличию всего этого, планировка предстаёт в индивидуальном стиле и подойдёт для утончённых, любящих оригинальность людей.

Уникальность и отличие заканчиваются после подъёма по лестнице. Второй этаж коттеджа предстаёт в стандартном виде:

  • Несколько спален.
  • Санузел.
  • Гардеробная.

Проект № 4

Проект двухэтажного дома площадью 182 м2Источник myhome.nifty.com

  • Общая площадь: 182,1 м2.
  • Жилая площадь: 53 м2.
  • Площадь первого этажа: 95,9 м2.
  • Площадь второго этажа: 87,2 м2.

Дом со вторым этажом мансардного типа, построенный в стиле шале. Планировка просторного первого этажа полностью отдана под так называемые нежилые помещения и гостиную, площадью 26,78 м2. На входе гостей встречает небольшая прихожая с дверью в кладовую, чуть дальше санузел и рабочий кабинет главы семейства. В отсутствии необходимости такого помещения допускается перепланировка под другие цели, например, детская игровая комната, просторная гардеробная или что-то иное.

Хотя кухня и гостиная размещены в одном большом зале, разделение происходит благодаря зонированию внутренней отделкой и небольшому «притоплению» в заднее крыло дома. Здесь же выход на террасу.

Второй этаж дома спроектирован по классическому принципу: 3 спальни, коридор с лестницей в центре и просторный санузел.

Виды и особенности

Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.

  1. Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
  2. Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
  3. Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.

Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.

Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.

Винтовые и спиральные

Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади. Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.

Крепление на ограждение и опорный винт (столб) — в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.

Фиксация ступеней консольным способом— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.

Крепление ступеней к изогнутой тетиве и ограждению — подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.

Крепление узкой части к основной трубе — самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.

Маршевые

Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.

На больцах

Это достаточно интересное и новаторское решение для жилья современного типа

Необычный стиль интерьера всегда будет привлекать внимание

Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.

Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.

Делаем лестницу своими руками – инструкция по изготовлению

Вначале определимся с материалом изготовления и подготовим инструмент, необходимый для работы.

Выбор материала

Для производства лестничной конструкции можно выбрать:

Для изготовления лестницы можно использовать самые различные материалы

Самым подходящим материалом для самостоятельного изготовления лестницы является, безусловно, натуральное дерево. Его преимущества очевидны:

  • экологичность и безопасность;
  • нетоксичность;
  • простота в обработке;
  • относительно экономичная цена;
  • долгий срок службы.

Поэтому для возведения нашей лестницы мы выберем натуральное дерево. Лучше всего, если это будет древесина сосновых пород – ели, сосны. Также можно использовать ясень, бук, клен, дуб, березу и другие породы.

Натуральное дерево — самый лучший выбор для производства лестницы своими руками

Итак, мы определились с типом возводимой конструкции – это маршевая лестница. Также выбрали самый простой в обработке и экологичный материал – натуральное дерево. Следующим моментом следует подготовить необходимый инструмент.

Готовим инструмент

  • Измерительные приспособления – рулетка, линейка, уровень.
  • Электродрель ручного типа.
  • Ножовка для работы по дереву.
  • Шуруповерт.
  • Молоток.
  • Электрорубанок.
  • Наждачная бумага.

Оптимальный набор необходимых инструментов

Готовим основные элементы

Перед монтажом лестничной системы необходимо подготовить следующие детали:

  • Обработанные доски нужных размеров (в соответствии с чертежом).
  • Бруски для производства ступеней.
  • Доски для подступеней.
  • Тетивы или косоуры (в зависимости от типа конструкции).
  • Перила, балясины, поручни – данные детали можно купить уже в готовом виде.
  • Крепежные детали – шурупы, саморезы, болты.

На данном рисунке подробно указаны все составные части конструкции

Основные этапы монтажа

Для того, чтобы сделать качественную лестницу своими руками, воспользуйтесь следующей инструкцией по изготовлению в фото и видео.

Этап 1. Схематичный чертеж

Зарисуем чертеж, на котором обозначим основные элементы будущей конструкции.

Подробный чертеж с изображением всех основных элементов лестницы — самый важный начальный этап производства

Этап 2. Выполняем необходимые расчеты

Выполнение проектировочных расчетов, наверное, самый изнурительный процесс, но все же его необходимо выполнить. Сделать это можно за несколько шагов:

  • определяем высоту конструкции — для ее расчета замерьте расстояние от плоскости пола первого уровня до пола 2 этажа. Это и будет длина марша;
  • определяемся с высотой ступенек — обычно наиболее оптимальная высота для человека среднего роста 17 сантиметров;
  • рассчитаем сколько понадобится ступеней и подступенек — для этого высоту лестницы, которую мы уже измерили, делим на высоту ступеней (17 см);

Перед изготовлением лестницы ее обязательно необходимо рассчитать

ширина поступи — для удобства при ходьбе наименьшее значение этого параметра должно равняется 22 см, а наибольшее – 40 см.

Правильный расчет размеров ступеней и подступеней — залог комфорта будущей конструкции

Этап 3. Делаем косоур

Подготовленную для этой детали балку обрезаем до нужных размеров и выпиливаем зазубрины нужного размера для установки ступеней.

В балке для косоура выпиливаем зазубрины определенного размера по чертежу

Этап 4. Проверяем косоур

Для этого приставляем его к месту, где будет находиться лестница, при необходимости производим корректировку детали.

На данной схеме приведены подробные расчеты косоура

Этап 5. Крепим косоуры

Приставляем косоуры и крепим их между собой к верхней балке при помощи анкерных болтов.

Косоуры надежно закрепляем анкерными болтами

Этап 6. Монтаж подступеней

Прикрепление подступенек к косоуру осуществляется при помощи саморезов.

На данном этапе производим установку подступеней

Этап 7. Установка ступеней

Когда подступени смонтированы, как показано на фото ниже, производим крепление самих ступеней.

Вот так должна выглядеть конструкция на данном этапе, когда закреплены подступени

Ступени монтируем саморезами.

На данном фото почти готовая лестница с закрепленными деталями

Этап 8. Монтируем балясины и перила

Этот шаг выполняем при помощи саморезов либо шляпных болтов размером 100 х 8 мм.

Практически завершающий этап — монтируем балясины и перила

Этап 9. Отделочные работы

Последним этапом работ является шпаклевка, покраска и покрытие лаком уже готовой установленной лестницы.

И, наконец, красим нашу лесенку либо покрываем ее лаком

Алгоритм расчета конструкции

В настоящее время есть большое количество онлайн-калькуляторов расчета параметров лестниц, но не каждый умеет ими пользоваться. В статье мы рассмотрим азы самостоятельного расчета всех размеров конструкции. Из каких элементов состоит лестница и какие требования к ним выдвигаются?

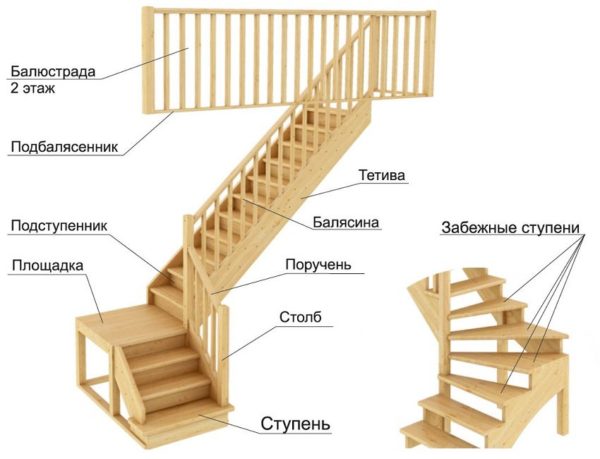

Таблица. Составляющие стандартной лестницы.

Наименование элемента Назначение и краткое описание требований
Тетивы Доски, поддерживающие ступени с торцов, чаще всего фиксируются к стенам, имеют специальные углубления для фиксации.
Косоуры Прочные балки, служащие опорой ступеням. Ступеньки нижней плоскостью опираются о вырезанные горизонтальные площадки в этих балках.
Вертикальная стойка Опорный столб, используемый в винтовых конструкциях. К стойке одной стороной прикрепляются все ступеньки, поэтому она несет максимальные нагрузки. Изготавливается из толстых деревянных балок или металлического проката.
Ступенька Главный элемент конструкции, может изготавливаться из досок или металла. Минимальная ширина должна позволять двум людям проходить встречными направлениями. Рекомендуется длина не менее 80 см. Глубина ступеньки в пределах 25 см.
Подступенок Поддерживает ступеньку в вертикальном положении, скрывает места соединения, выполняет декоративную функцию. Высота подступенка ≈ 17 см.
Перила и поручень Повышают безопасность передвижения, рассчитываются на максимальные боковые усилия (не менее 150 кг). Рекомендованная высота 100 см.
Лестничная площадка Ставится только на маршевых поворотных лестницах, дает возможность отдыхать и изменять направление движения.
Столбики К ним фиксируются торцы перил, изготавливаются из более прочных материалов, чем перила.

Элементы маршевой лестницы

Во время расчета размеров лестницы надо пользоваться рекомендованными исходными данными.

  • угол наклона 30–50°;
  • высота подступенка 15–20 см;
  • высота перил 90–120 см;
  • ширина досок для ступенек 22–30 см.

Основные параметры лестницы

Свои особенности существуют при расчете лестниц, устанавливаемых в чердачных пролетах

Нужно принимать во внимание требования по расстоянию между головой поднимающегося и потолком. Если этот параметр не соблюдать, то возможны два негативных последствия: травма головы о край пролета или постоянное сгибание из-за боязни получить такое повреждение

Расчет ступеней для лестницы

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

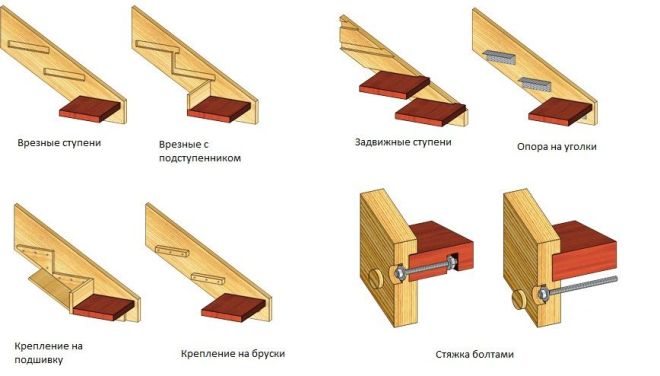

Монтаж ступеней к тетивам:

  1. Опорный блок под ступенькой закрепляется на тетиве.
  2. Железная скоба под ступенькой привинчивается к тетиве.
  3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
  4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

  1. Необходимо начать с подготовки чертежей лестницы.
  2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
  3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
