Самоделки из бензопилы: как изготавливать полезные изобретения

Содержание:

Необходимые инструменты и материалы

Набор инструмента и материалов зависит от выбранной модификации и чертежа. В основном для конструирования снегохода используя за основу бензопилу «Дружба» рекомендуется приготовить следующие детали и материалы:

  • непосредственно от бензопилы «Дружба» пригодится — двигатель, топливный бак, редуктор;
  • для изготовления основы – металлопрокат (трубы, уголки, профиль);
  • для создания защитных кожухов – листовое железо;
  • рулевое управление, вполне пригодно от мотоциклетной техники или мопеда;
  • передаточный механизм — различные запчасти от мотоцикла: цепи, звездочки;
  • гусеница – от старого снегохода «Буран» или транспортерная лента;
  • траки – изготавливаются из пластиковых труб или алюминиевого профиля;

Также для любой из выбранных модификаций необходимы лыжи. В качестве лыж можно использовать старые охотничьи, желательно пластиковые. Или изготовить их вручную из стальных листов, с учетом необходимых размеров.

В набор используемого инструмента для работы понадобится следующее:

  • электросварка;
  • угловая шлифовальная машина («болгарка»);
  • набор гаечных ключей;
  • электродрель, набор сверл по металлу;
  • разметочные и измерительные инструменты (рулетка, угольник и т.д.).

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

  1. Обработка дерева.
  2. Резка камня.
  3. Работы по металлу.
  4. Распилка синтетического материала.


При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

  1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
  2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

  1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
  2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Смотрите » Обзор удобной и надежной бензопилы Хускварна 142 шведского производства

Для работы циркулярки:

  1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
  2. Устанавливают на направляющую салазки.
  3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

  1. Сперва закрепляется мотор бензопилы на сделанный каркас.
  2. В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
  3. Потом устанавливаются рулевое управление.
  4. Для приведения механизма в движение необходимо в задней части установить гусеницы.
  5. Соединить диск гусеницы и звездочку мотора бензопилы.
  6. В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Как сделать самокат, работающий на бензине

Используя обыкновенный старый самокат и двигатель от бензопилы, можно собрать собственное транспортное средство, работающее на бензине.

Что вам понадобится:

  • Двигатель от бензопилы (в металлическом или пластиковом корпусе)
  • Цепь
  • Различные болты, гайки и шайбы
  • Ручной акселератор от горного велосипеда
  • Коммутатор
  • Электродрель
  • Инструмент для снятия звеньев цепи (для обеспечения хорошего натяжения велосипедной цепи)
  • Необязательно: оборудование для сварки
  • Убедитесь в том, что у вас есть ручной тормоз!

1. Найдите самокат с ручным тормозом и надувными колесами. Самокаты с ручным тормозом обладают лучшей тормозной способностью. Надувные колеса позволяют транспортному средству лучше преодолевать неровную местность. Также можно собрать каркас самоката (потребуется сварка).

2. Подготовьте двигатель от бензопилы, удалив пильную шину и цепь. Остальные части оставьте нетронутыми. Сохранение мотора в корпусе облегчит присоединение к платформе самоката.

3. Открутите центробежную муфту от коленчатого вала. Мощность от мотора будет передаваться посредством звезд и велосипедной цепи. Очевидной проблемой является тот факт, что вы не сможете остановить рабочий двигатель с неподвижным самокатом, а также вам придется поднимать заднее колесо над землей, чтобы его завести. Также можно сохранить муфту и использовать цепь, которая бы подходила к звезде на фланце муфты. Если у вашей бензопилы двухтактный мотор (вам придется добавить масло к бензину), то сохраните центробежную муфту. Скатывание со склона без муфты в конечном счете приведет к сгоранию мотора, так как мотор будет вынужден работать без смазывания смесью из бензина и масла.

4. Прикрутите болтами остальные звезды к задней оси самоката. Возможно, это легче сказать, чем сделать – тщательно выбирайте самокат, понимая, что вам может потребоваться модифицировать крепление заднего колеса, а также установить звезды на него.

5. Поместите мотор на заднюю часть платформы самоката, чтобы убедиться, что звезды находятся на одной линии.

6. Просверлите отверстия в платформе и корпусе мотора бензопилы так, чтобы их можно было скрепить вместе болтами

Обратите внимание, что обычно корпус делается из пластика, поэтому вам нужно быть крайне предусмотрительными по поводу того, где вы собираетесь прикручивать болты, и размера используемых шайб (чтобы предотвратить их прохождение сквозь пластик)

7. Натяните велосипедную цепь на звезды. Удалите нужное число звеньев, чтобы цепь была натянутой.

8. Присоедините ручной акселератор к одной из ручек.

9. Соедините электрический ручной акселератор с проводами включения и выключения на моторе от бензопилы. Это позволяет управляющему самокатом контролировать подачу энергии двигателем.

Мотор дает достаточное количество момента на передачи. Если передача проскальзывает и не крутится вместе с осью, то, возможно, придется приварить передачу. Это обеспечит максимальную мощность и даст гарантию, что передача не будет прокручиваться вновь.

Если при установке ручного акселератора появляются проблемы, то можно использовать в качестве варианта небольшую педаль.

Вы можете обезопасить себя от травм, добавив ограждения цепной передачи, ограждение открытых звезд, а также защитное покрытие, чтобы предотвратить попадание рук, одежды и прочих объектов в приводной механизм. Будьте осторожны при использовании самоката. Он способен разгоняться до больших скоростей, что может быть травмоопасным. Старайтесь ездить только по относительно ровным дорогам. Ямы могут привести к неприятным последствиям.

Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами

Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:

  • инструмент, оборудованный бензиновым или электрическим мотором;
  • направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
  • специальный механизм для передвижения инструмента или заготовки;
  • стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
  • чертежи и схемы конструкции;
  • сварочный аппарат;
  • набор инструмента для соединения компонентов.

Последовательность шагов при изготовлении самодельной пилорамы шинного типа:

  1. Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.
  2. Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
  3. Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
  4. Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.

Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.

Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом. Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски. Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.

Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска. Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска. Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).

Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом. Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания. Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

  • аварийное водоснабжение участка или жилого помещения;
  • полив огорода;
  • откачка воды с подтопленного подвала;
  • осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Замечание! Среди основных достоинств самоделки – высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката

Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

Внимание! Чтобы езда на транспортном средстве не спровоцировала травму, требуется соблюдение мер безопасности. Для этого звездочки, открытые участки мотора и другие элементы самоката закрывают ограждениями

Это предупредит порчу одежды и травмоопасные ситуации.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля. Одновременно происходит удаление сорняков между рядами.

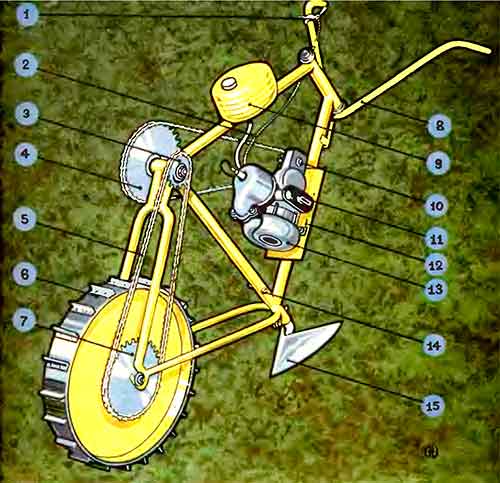

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

  • 1 – рукоять управления мотором;
  • 2 – тросик;
  • 3,4, 7, 10 – звездочки передач;
  • 5 – цепь;
  • 6 – колесо;
  • 8 – ручка;
  • 9 – топливный бачок;
  • 11 – крепление мотора;
  • 12 – площадка под двигатель;
  • 13 – ДВС;
  • 14 – рама;
  • 15 – плуг (насадка окучника).

Работа самодельного окучника показана далее в ролике.

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Двигатель

Ключевым узлом самодельного снегохода является двигатель. В отличие от остальных деталей, таких как шина или цепь, этот агрегат должен функционировать без малейших сбоев. В противном случае машина останется неподвижной или заглохнет в неподходящий момент.

Следующим, не менее важным, узлом системы, является редуктор. Он тоже играет ключевую роль в безотказной работе снегохода.

Звездочки

На правом наконечнике имеется специальный паз под монтаж звездочек цепной передачи. Речь идет о звездочке гусеничного вала, которую фиксируют посредством гайки. Для реализации такого действия на наконечнике изготавливают соответствующую резьбу.

Наконечник вала обладает аналогичными габаритами, а его крепление выполняют точно так же, как и звездочки вала.

Звездочку с наибольшим количеством зубьев устанавливают на первой ступени трансмиссии. Силовая установка «Урала» насчитывает до 38 зубьев.

Рулевое управление

Для производства функционального и комфортного самохода, которым будет легко управлять неопытному водителю, можно применить любой доступный руль, включая велосипедный. При таком раскладе понадобится обеспечить ручное управление оборотами, что требует некоторых усилий. Избежать лишней траты времени можно с помощью использования руля от мопеда или мотороллера, который уже оборудован узлом управления мощности. В таком случае конструкция станет максимально комфортной и надежной.

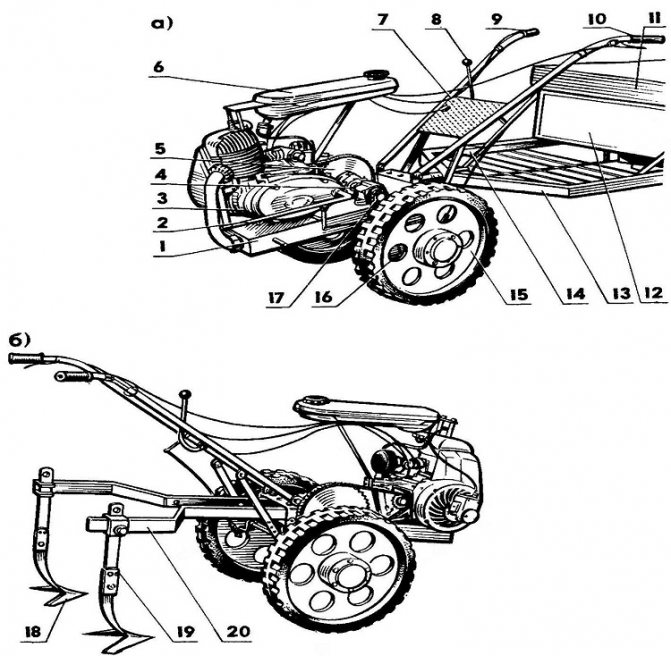

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Самоделки из бензопилы «Урал»

Почему чаще всего можно встретить информацию о самоделках из пилы «Урал»? Всё просто: мощная, но тяжёлая и шумная пила с надёжным советским качеством у многих осталась не у дел. Ей на смену пришли лёгкие и удобные модели европейского и китайского производства.

Вот и выходит, что двухтактный или четырёхтактный «Урал» стал популярной основой для многих изобретений

«Дружба» и самоделки из этой бензопилы своими руками

«Дружба» − это прародительница «Урала», и она стала популярной основой самоделок по той же причине. У «Дружбы» мощный двухтактный мотор в 3 л. с. В устройстве есть даже цепной тормоз.

У этой модели очень удобные рукояти, а корпус изготовлен из добротного металла

«Урал» и «Дружба» отличаются повышенной прочностью и выносливостью, как большинство инженерных решений времён СССР. Кроме того, заправляются они низкооктановым бензином, а это существенная экономия. Единственный минус этой техники – вес.

Статья по теме:

Необходимые инструменты и материалы

Для изготовления мотоблока-самоделки необходимо проверить, есть ли в арсенале такие инструменты как:

  • болгарка;
  • электродрель;
  • сварочный аппарат;
  • слесарный набор инструментов плюс расходники (гайки, болты);
  • инструменты для разметки (угольник, рулетка).


Для работы необходим подходящий чертеж

Сборка самоделки исключает токарные работы, но сварки, как минимум, при создании рамы не избежать. Перечень материалов более «сложен». Потребуются:

  • мотор, редуктор, бак от «Дружбы»;
  • от мотоцикла (мопеда) – рулевой механизм (можно не брать готовый, а сделать самому из труб), колеса;
  • элементы трансмиссии авто либо мотоцикла (мопеда) – воротниковый фланец ВАЗа, передаточный вал усилий от «движка» (для более «продвинутых» самоделок);
  • трубы из стали (до 20 мм), уголки для рамы;
  • железный листы для укрепления и защиты агрегата.

В вопросе о том, как сделать мотоблок из бензопилы, помимо нахождения инструментов и материалов, важно наличие чертежей (можно воспользоваться готовыми, а можно, при наличии должных навыков, создать самостоятельно), поскольку при неправильной сборке мотоблок-самоделка не удастся. Для понимания принципа работы мотоблока будет не лишним ознакомиться с конструкциями заводских моделей

Другие приспособления

Можно легко и быстро из пилы сделать болгарку, которая сможет работать автономно, отличаться высокой мощностью. Для такого перевоплощения необходимо в магазине строительных материалов купить необходимые насадки, которые помогут совершить преобразования одного инструмента в другой. Чтобы понизить вероятность поломки диска, пилу можно оборудовать защитным кожухом, а количество оборотов понизить скоростным редуктором.

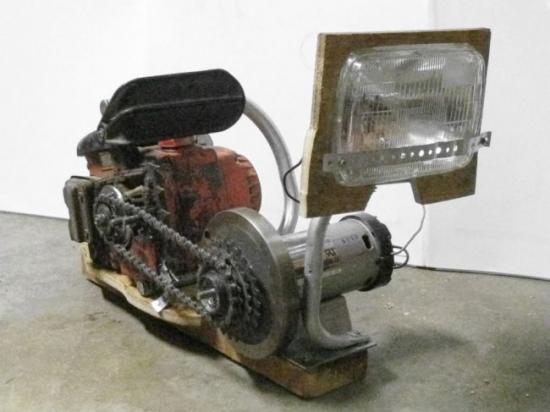

Неплохое решение – изготовить из пилы переносной генераторный агрегат. Он пригодится на дачном участке, где нет электроэнергии. Мощности в двенадцать вольт будет достаточно, чтобы получить освещение, как от нормального фонарика.


Подсоединив инвентор, можно преобразовать энергию в 220 вольт.


К числу полезных самоделок можно добавить мотор к надувной лодке, мотоцикл (для него понадобится не одна пила), легкий летательный аппарат.

Какая конструкция пилорамы оптимальна

Владелец самостоятельно определяет конструкцию и размеры будущей установки, исходя из доступной площади и специфики запланированных работ. Для малогабаритных досок, применяемых для изготовления тары или поддонов, подойдет конструкция пилорамы с упрощенной схемой. Если пользователь хочет получать доски с равномерными геометрическими параметрами, то требуется изготовление стационарной установки с размещением рамы на бетонном фундаменте.

Пила ленточной конструкции редко встречается среди самодельных установок из-за сложности изготовления компонентов. В конструкции оборудования применяются специальные полотна, корректно заточить и развести зубья самостоятельно невозможно. Дополнительным недостатком является повышенная опасность пилорамы, требуется применение защитных кожухов, предотвращающих попадание оператора под движущуюся режущую ленту.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.
  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Технические характеристики бензопилы Дружба

Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

  • Мощность двигателя – 3,5 л. с./2600 Ватт;
  • Размер рекомендуемой для работы шины – 45 см;
  • Шаг пильной цепи – 0,325 “;
  • Резервуар для заливки горючего – 550 мл;
  • Бачок для смазочного средства – 260 мл;
  • Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
