Самоделки из двигателя от старой стиральной машины-автомат

Какие запчасти машинки можно приспособить?

• Эл. двигатель. Если у старой машины работает эл. двигатель, то это уже само по себе клад. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место.
• Барабан. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить.
• Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали.
• Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться куда угодно.
• Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные – оставляем и то и другое.
• Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен.

Для чего применить двигатель машинки и как его подключить?

Рабочий эл. двигатель от стиральной машины автомат или полуавтомат может стать основой для очень нужных в домашнем хозяйстве приборов. Наиболее распространенное применение – эл. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигателя от стиральной машины. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг. Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем?

1. Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см 15-20, сильно длинный не подойдет.
2. На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

1. Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить – будет идеально.
2. Теперь берем три подходящие по размерам гайки и две соответствующие шайбы. Накручиваем первую гайку на фланец до упора, пока не кончится резьба. Далее одеваем шайбу, затем точильный круг, затем снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. двигателе, здесь все индивидуально, исходя из этого, делайте подставку. Самое простое – скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Еще один ответственный этап работ по изготовлению наждака — подключение эл. двигателя к электросети. Рассмотрим простейший вариант.

• Берем мультиметр и проверяем проводки-выводы мотора.
• Нам необходим вывод рабочей обмотки. Чтобы его обнаружить, нужно произвести замеры сопротивления, если прибор на одном из выводов покажет значение близкое к 12 Ом, значит это и есть рабочий вывод.
• Подключаем рабочий вывод к электросети (220В).
• Без пускового устройства наш наждак не запустится даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться его нужно с силой крутануть рукой. Действуйте аккуратно, и ваша рука заменит пусковое устройство.

Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же. Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы. Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно.

Особенности устранения проблемы: почему посторонний предмет попал в барабан?

Конструкторы пытаются совместить в этом элементе сразу несколько основных функций и задач: экономия при производстве, эффективности стирки, оптимизация шумовых проявлений и прочие. Ввиду многогранности задачи, невозможно просчитать все типы тканей и формы одежды, которые будут использоваться, что может означать проникновение предмета в барабан и остановку всего цикла стирки.

Если такое произошло, то рекомендуется, первым делом просто попробовать вытащить посторонний предмет по противотоку движения барабана, что в большинстве случаев увенчается успехом — предмет будет извлечён.

Главная особенность заключается в том, что посторонний предмет может быть извлечён движением «противотока» барабану, или же предмет уже проник за пределы барабана и тогда необходима посторонняя помощь. Второй вариант более сложный и потребует от вас более сложного алгоритма действий.

Уникальные пуфы

• Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.
• К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.
• Такие оригинальные пуфы из нержавеющего металла прослужат много лет, когда дети подрастут, их можно обтянуть неброской тканью и поставить в гостиной.

Как определить, где застряла косточка?

• дно барабана;
• дно бака;
• между баком и барабаном.

Чтобы определить конкретное местонахождения, запаситесь терпением и вооружитесь фонариком. Медленно прокрутите барабан вручную и пробуйте осмотреть пространство за стенкой . Если косточка не обнаружилась, видимо, она осталась между и не опустилась на дно.

Освободительные работы стоит начать со снятия шкива:

открутите болт крепления, демонтируйте шкив;
закрутите болт обратно, но не полностью;
возьмите небольшой молоток и осторожно постукивайте (можно через деревяшку или другой предмет) по боку вала таким образом, чтобы сместить его и барабан относительно бака;
начните медленно вращать барабан, пока косточка не опустится на дно бака.

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

• Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
• С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.

• Другую сторону прогрейте и наденьте на вал.
• Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

• Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
• Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

• Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
• Оставшиеся подключите к кабелю с вилкой.
• После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

• Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
• Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
• Рабочую подводку соедините с сетевым проводом и вилкой.
• Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

• Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
• Надевайте защитные очки и перчатки.
• Хорошо освещайте рабочую установку.
• Убедитесь в том, что диск наждака надежно зафиксирован.

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Устройство и принцип работы самодельного устройства

Заточной станок можно сделать на основе мотора от старой стиральной машины. Если его нельзя найти дома, можно постараться разыскать в пунктах сдачи металлолома. В большинстве случаев от этих машин избавляются из-за протечек или по причине неработающей электронной платы. Поэтому найти мотор для наждака в рабочем состоянии вполне реально.

Основой заточного станка является мотор. Для него необходимо сделать основу и крепление. В процессе работы мотор для наждака будет сильно вибрировать, поэтому его устанавливают на кусок ДСП или металлическое основание для гашения колебаний. Подключение делают с помощью специальной схемы, которую монтируют в отдельном корпусе. В ней есть схема подключения сети и может использоваться регулировка количества оборотов мотора.

Диаметр вала не подходит к внутреннему отверстию круга наждака. Поэтому нужно сделать переходник, с помощью которого диск будет надёжно установлен. В процессе работы будет много пыли, поэтому дополнительно необходимо поставить защитный кожух.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Как подключить двигатель и изделия из него

Все что требуется, чтобы подключить мотор, это подсоединить провода в правильной последовательности. Нужно найти два провода, ведущие к статору, и два — к щеткам ротора и зачистить их контакты.

Один провод от статора и один от щеток соединяются. Место соединения обязательно следует заизолировать. Вторые провода от щеток ротора и статора также соединяются, а затем подключаются к источнику напряжения в 220 вольт. Так, мотор бывшей стиральной машинки может стать сердцем многих необходимых в хозяйстве вещей.

1. Точильный и обрезной станок – это самое очевидное, что можно сделать из электродвигателя. Он крепится на деревянной или металлической основе. Можно зафиксировать его хомутами или кронштейнами от этой же машины, а для избегания вибрации — подложить резину или картон между двигателем и основанием. Далее следует изготовить переходник, крепящий диск на валу. Затем нужно подключить к электроцепи кнопку включения и выключения механизма. Для таких станков подходят даже двигатели от машинок «Малютка»

2. Токарный станок по дереву. Для этого приспособления двигатель прочно крепится на основание. С противоположной стороны следует закрепить заднюю балку, которая будет фиксировать деревянную заготовку во время обработки.
3. Шлифовальный станок. Схема такая: из дерева вырезается цилиндр необходимого диаметра, в центр которого вставляется металлический прут, соединяющий непосредственно цилиндр и патрон двигателя. На деревянную поверхность клеится наждачная шкурка.

Варианты для создания элементов интерьера

Ваша стиральная машинка, а точнее, бачок из нержавеющей стали может стать настоящим украшением интерьера. Для этого нужно просто проявить немного фантазии и потратить чуть-чуть времени.

Очень стильно смотрится самодельный столик — плотная перфорированная сталь, особенно украшенная подсветкой, смотрится по-настоящему эффектно, дорого и идеально дополняет убранство в стиле хай-тек. Соорудить такой стол совсем несложно — вам понадобятся 3–4 металлических стержня, которые следует приварить к барабану СМА, на них крепится столешница из стекла, эпоксидной смолы или МДФ.

При определенных навыках из барабана можно делать довольно интересные пуфы. Для этого нужно взять подушку, а затем вырезать из деревоплиты прямоугольник соответствующего размера, после чего при помощи мебельного степлера закрепить подушку на деревянной заготовке.

К внешней стенке барабана и ДСП нужно закрепить половину карточной петли. Все, что останется после этого, — только покрыть поверхность бака яркой краской, и необычный пуфик с откидной сидушкой готов. Кстати, внутри вы можете хранить мелкие игрушки и небольшие вещи.

Для того чтобы сменить интерьер детской комнаты или гостиной, можно изготовить самодельный светильник или торшер, работа включает несколько стадий.

• Взять любой негорючий и непроводящий ток материал (эбонит, текстолит) и вырезать из него круг размером в два раза меньше диаметра старого барабана.
• Вставить в подготовленное заранее отверстие патрон и зафиксировать круг на задней части барабана. Провод при этом нужно вывести наружу.
• В потолочное отверстие прикрутить крючки, на них закрепить прочные тросики, на которые потом можно будет подвесить всю конструкцию.
• После этого останется только соединить провод от лампы с выводами патрона и вкрутить лампочку.

Зернодробилка

Оборудование такого плана позволяет заметно сэкономить на производстве кормов для домашней скотины. Если в распоряжении достаточно мощный двигатель, то можно соорудить вполне толковую зернодробилку, которая ничуть не уступает по отдаче промышленным вариантам. Подобными характеристиками обладают моторы на крупных стиральных машинах среднебюджетного или премиального уровня.
Кроме агрегата понадобится корпус. Оптимальным вариантом будет конструкция от старой машинки с верхней загрузкой. Если под рукой такого корпуса не оказалось, то можно найти массу вариантов практически в любом пункте приёма металла за копейки.

Самодельная зернодробилка

Сборка зернодробилки.

1. Выбирая ножи, следует учесть, что в момент резки они должны почти касаться краёв корпуса, не доходя до них 3-4 мм.
2. На нижней части конструкции необходимо сделать отверстие для отвода готового корма.
3. Внутри устанавливаем две лопасти: одна отходит от верхнего края на 40-50 см, а вторая находится снизу. Использовать лучше два вала, вращающихся в разные стороны для более качественного помола.
4. Двигатель закрепляем на верхней части стиральной машины и компонуем с ним валы.
5. Загрузка зернодробилки станет удобнее, если в крышке сделать отверстие, а не снимать её каждый раз.

Примеры готовых идей

Очень эффектно смотрятся потолочные и напольные светильники из барабанов.

Стильно и креативно выглядят в современном интерьере кофейные столики на основе бака, при этом столешницу можно соорудить из стекла, керамики, древесины, эпоксидной смолы и других декоративных материалов.

Открытую зону барбекю, а также дома и квартиры с настоящим камином украсит красивая дровница.

В садовом дизайне детали СМА нашли свое применение как база для изготовления кашпо. Чаще всего в ход идет барабан — в него можно поместить горшок с цветами либо засыпать землей и посадить декоративные однолетники.

Летними вечерами особый уют во дворе создадут уличные очаги и жаровни.

Как сделать мангал из барабана стиральной машины, смотрите в следующем видео.

Демонтаж машины

Многие домашние умельцы стараются найти новое применение отжившим вещам. Из отдельных частей старой стиральной машины можно сделать массу полезных вещей для дачи или домашнего интерьера.

Какие именно запчасти можно использовать:

• двигатель. Если двигатель в рабочем состоянии, то он может стать основой различных механизмов для домашнего пользования;
• барабан. Он изготавливается из высококачественной нержавеющей стали, поскольку на него во время стирки приходится основная нагрузка. Так как нержавейка – очень прочный материал, то может прослужить еще много лет в каком-либо новом образе;
• корпус и загрузочный люк. Из них также можно сделать много полезных вещей для дома;
• применение всегда найдется и тяжелым противовесам, и мощным пружинам, и различным мелким деталям;
• аналоговая плата также может пригодиться, поскольку на ней присутствует много различных элементов, необходимых для ремонта домашних электроприборов.

Мебель из запчастей

Тем, кто не нуждается в самодельном оборудовании и инвентаре для приготовления пищи, можно посоветовать пустить части разобранной стиральной машины на изготовление оригинальной мебели или мест для хранения. Лучше всего для воплощения дизайнерских идей подходят корпус и барабан. О том, как можно освежить интерьер при помощи старого агрегата для стирки, читайте ниже.

Журнальный столик

Из барабана старой стиральной машинки можно смастерить необычный журнальный стол в стиле хай-тек. Благодаря особенностям исходного материала он получится очень прочным, но легким, и прослужит вам много лет.

За основу столика мы берем барабан от стиралки-автомат; чтобы изделие смотрелось более эффектно, придадим ему блеска при помощи специального чистящего средства. В качестве столешницы возьмем подходящий по диаметру кусок закаленного стекла. Зафиксируем его на барабане, используя длинные крепежи. Столик готов!

Столик можно сделать и используя корпус стиральной машины.

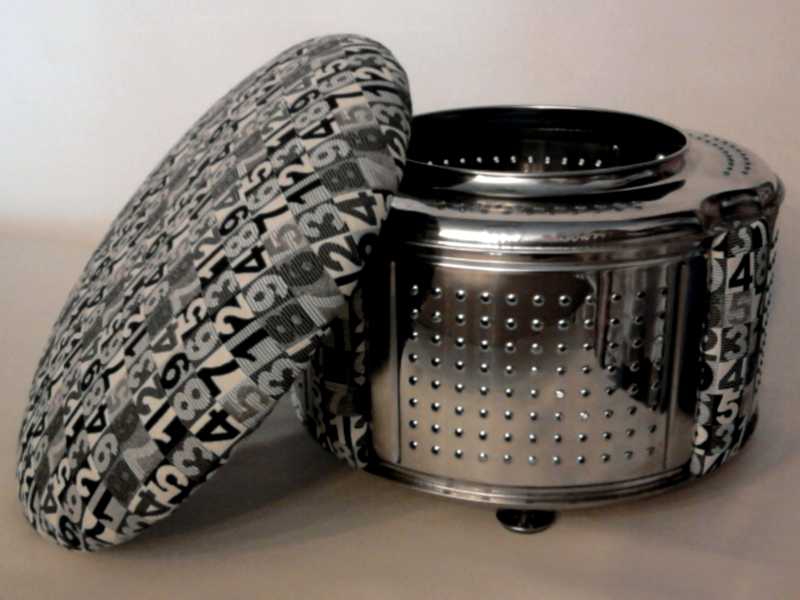

Пуфы из барабана

Еще один интересный предмет мебели, который можно изготовить из барабана обычной стиралки – это пуф, способный одновременно выполнять функцию ящика для вещей. Чтобы сделать его нам потребуется: сам барабан, плотная поролоновая подушка в яркой наволочке, лист ДСП, строительный степлер и пара мебельных петель.

Из листа ДСП вырезаем кусок, который будет играть роль откидывающейся крышки пуфа. Он может быть как круглым, так и квадратным, в зависимости от формы подушки. Затем, при помощи степлера, закрепляем подушку на крышке. Далее подвешиваем крышку на мебельные петли к верхней части барабана. Чтобы наш пуфик смотрелся эстетичнее, можно расписать его акриловыми красками.

Дверца люка в качестве окошка

Еще одна деталь стиральной машины, которой можно найти необычное применение – это дверца люка. Многие используют ее в качестве окошка – но только в нежилых постройках. Дело в том, что толстое, прочное стекло люка хорошо пропускает свет, но вот разглядеть что-нибудь сквозь него удается с трудом. Поэтому его часто ставят в банях, уличных туалетах, гаражах и даже в собачьих будках. Дополнительный плюс – такое окошко не пропускает воду и легко открывается для проветривания.

Украшение садового участка

Старый агрегат может стать источников вдохновения для садового дизайна. Так, из него получится отличная клумба-вазон или ограничитель для роста небольших кустарников. С этой целью можно взять как барабан, так и корпус машинки.

Стильная садовая тележка получится из корпуса стирального агрегата. Для этого следует зафиксировать на кончиках ручек небольшие колесики, а в задней части оборудовать опору. Такую тележку можно задействовать для перевозки небольших грузов, а также как одну из разновидностей декоративного кашпо.

Любую стиральную машинку можно использовать для оформления миниатюрного колодца — он, в свою очередь, станет либо стильным элементом садового дизайна, либо будет использоваться как развлечение для детей.

Вышедшую из строя стиральную машинку часто используют и для заботы о братьях наших меньших. Если дверцу люка прикрепить к собачьей будке, то тем самым можно защитить питомца от холодов и непрошеных гостей.

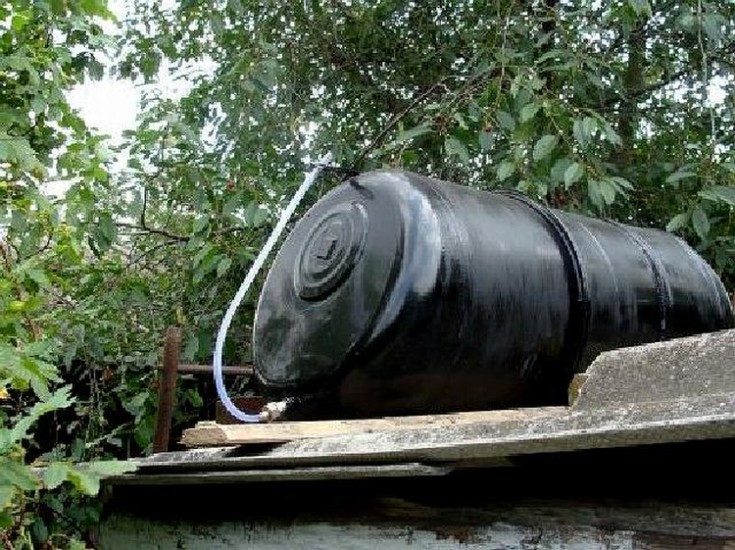

Ну и если вы мечтаете о теплом душе, то возьмите бак из нержавейки, обмотайте любым изоляционным материалом, чтобы жидкость грелась быстрее, и наслаждаетесь летним «дождиком».

Соковыжималка

Здесь возможны два варианта:

• Использование старой машины с центрифугой и отделением для стирки;
• Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке. Заменив его тремя самодельными ножами из полосовой стали, мы получим фрукторезку.

Схема установки ножей: 1. Нож, 2. Вал; 3. Зажимная гайка; 4. Шайба; 5. Дно бака; 6. Подшипниковый узел с сальником; 7. Шкив активатора; 8. Стопорный винт.

Конструкция ножевой группы

Сливное отверстие стирального бака нужно заглушить.

Дообработок для второго агрегата – центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.

Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.

Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.

Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

Изготовление корморезки

Довольно распространены в последнее время стали самоделки из двигателя от стиральной машины. Корморезки, например, изготавливаются домашними мастерами очень часто. У стиральной машины необходимо позаимствовать еще и барабан, в задней стенке которого проделывается отверстие диаметром, соответствующим валу мотора.

По краям следует просверлить четыре отверстия для установки болтов. В одной из стенок проделывается отверстие, через которое будет подаваться готовое сырье. Режущую часть необходимо зафиксировать на валу с помощью болтов. Для такой конструкции понадобится два ножа, первый из которых будет иметь вид пропеллера с загнутыми лопастями. Расположить его необходимо как можно ближе к дну барабана, он будет подбрасывать корм и выталкивать его частицы наружу.

Как сделать хорошую коптильню из барабана стиральной машины

Вишенка на торте в нашем вопросе – коптильня. Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе.

В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.

Продукты нужно коптить несколько часов до готовности

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома

Надеемся, мы вас убедили в том, что не стоит сдавать старую стиральную машину в металлолом

Экономьте время: отборные статьи каждую неделю по почте

Как подключить двигатель?

Одно дело – задумать сооружение полезного для хозяйства агрегата на основе электродвигателя от «стиралки», а другое – выполнить задуманное. Например, нужно знать, как подключить извлечённый из корпуса машинки двигатель к электрической сети. Давайте разбираться.

Итак, будем считать, что двигатель мы извлекли, установили на прочной ровной поверхности и закрепили, так как нам предстоит испытать его работоспособность. А это значит, что его нужно будет крутить без нагрузки. В таком случае он может развить высокую скорость – до 2800 об/мин и выше, что зависит от параметров мотора. При такой скорости, если корпус не закрепить, может что угодно произойти. Например, в результате критического дисбаланса и высокой вибрации двигателя возможно его значительное смещение и даже падение.

Но вернёмся к тому, что у нас мотор надёжно закреплён. Второй шаг – подключить его электрические выводы к электросети напряжением 220 В. А так как все бытовые приборы рассчитаны именно на 220 В, то с напряжением проблем нет. Проблема заключается в определении назначения проводов и правильном их подключении.

В самой машинке двигатель подключается посредством клеммной колодки. К ней выведены все разъёмы проводов. В случае с двигателями, работающими на 2-х фазах, на клеммную колодку выводятся пары проводов:

• от статора двигателя;
• от коллектора;
• от тахогенератора.

На двигателях машинок старшего поколения нужно определиться с парами электрических выводов статора и коллектора (это можно и визуально понять), а также измерить тестером их сопротивление. Так можно выявить и как-то пометить рабочую и возбуждающую обмотки в каждой паре.

В электродвигателях современных моделей всё тем же тестером ещё определяются выводы с тахогенератора. Последние не будут участвовать в дальнейших действиях, но их следует удалить, чтобы не путать с выводами других устройств.

Измеряя сопротивление обмоток, определяют их назначение по полученным величинам:

• если сопротивление обмотки близко к 70 Ом, то это обмотки тахогенератора;
• при сопротивлении, близкому к 12 Ом, можно с уверенностью считать, что измеряемая обмотка является рабочей;
• возбуждающая обмотка по значению сопротивления всегда ниже рабочей (менее 12 Ом).

Далее займемся подключением проводов к домашней электрической сети.

Для электрических подключений используем контактную колодку двигателя. Нам нужны только провода статора и ротора:

• сначала монтируем выводы на колодку – у каждого провода своё гнездо;
• один из выводов обмотки статора соединяем с проводом, идущим к щётке ротора, используя для этого изолированную перемычку между соответствующими гнёздами колодки;
• второй вывод обмотки статора и оставшуюся щётку ротора направляем с помощью 2-жильного кабеля с вилкой в электрическую сеть (розетку) 220 В.

Коллекторный двигатель должен сразу начать вращаться при подключении кабеля от двигателя в розетку. Для асинхронного – необходимо подключение в сеть через конденсатор.

Изделия из ножек, хомутов, проводов, противовесов

Вторую жизнь могут получить также такие на первый взгляд незначительные детали, как хомуты, провода, противовесы и ножки.

У многих моделей стиральных машин ножки/колеса регулируются по высоте. Их впоследствии можно установить на домашнюю мебель (диван или шкаф) и задать уровень высоты на свое усмотрение.

Хомуты и провода можно использовать в быту, для ремонта техники своими руками. Хомуты применяются для различного крепежа элементов и незаменимы в домашних условиях. Провода могут оказаться полезны при паянии и мелких работах в электрике, например, для замены розетки.

Противовесы в старых машинках были чугунные и годятся хотя бы для сдачи в металлолом, но и в домашнем хозяйстве их вполне можно  использовать. Например, это отличный груз  для подпрессовки квашеной капусты.  Для этих же целей хорошо подходит и бетонный противовес из машин более поздних выпусков.
