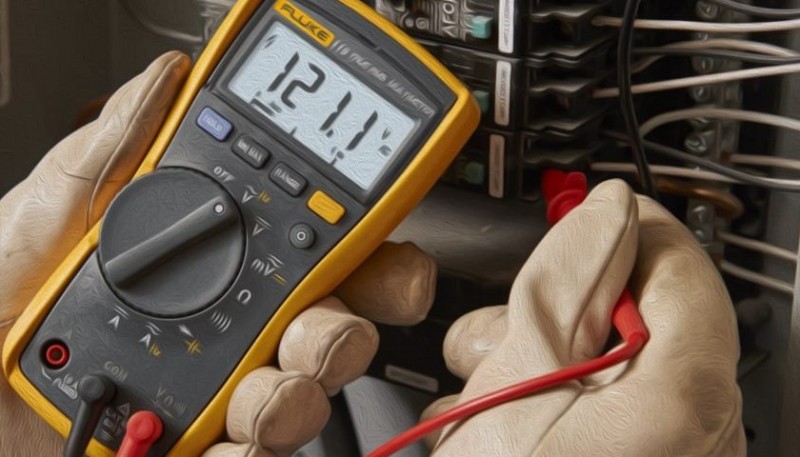

Проверка целосности провода с помощью мультиметра

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый

Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема. Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Самодельные приборы-прозвонки

Простейшие устройства, которыми пользуются электрики для проверки сопротивления, называют «прозвонками». Самую простую из них можно сделать самостоятельно, исходя из приведенного ниже описания.

К одному концу батарейки припаивают цоколь лампочки от карманного фонаря, а к другому — гибкий электрический провод в изоляции с зажимом-крокодилом на конце. На второй контакт лампочки крепится медная проволока 2,5 квадрата, выполняющая роль щупа. Если посадить крокодил на щуп, то цепь прозвонки замкнется и через нее потечет ток. Его величина достаточна для разогрева нити накала и свечения лампочки. Яркость света зависит от:

Если между щупом и крокодилом поместить резистор, то величина его сопротивления скажется уменьшением свечения лампочки. Например, номинальный ток нити накала величиной 100 мА создается при прямом подключении к новой батарейке. Когда при проверке резистора ток снизится до 80 мА, то свечение будет хорошо заметно. При значительном же увеличении сопротивления или разрыве цепи лампочка потухнет.

Таким простым методом электрики проверяют целостность проводов и других участков схемы с величиной сопротивления до нескольких десятков Ом. При этих замерах в проверяемой цепи не должно присутствовать напряжение от посторонних источников, которыми могут быть:

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Если стоит задача проверить электрическую цепь на отсутствие разрывов (утечек), то необходимо ознакомиться с тем, как прозвонить провода мультиметром. Специализированный измерительный прибор незаменим при тестировании проводки. И даже если вы не профессиональный электрик, разобравшись с основными правилами безопасного использования мультиметра, вы сможете без труда определить проблемные участки в домашней электросети.

Что нужно проверять

Устройство мультиметра

С помощью мультиметра проверяют приборы – лампы, выключатели, розетки – и электропроводку. Проводят измерения как локально, так и во всем помещении.

Как работает мультиметр

На внешней панели находится дисплей и переключатель. Цифры показывают исправность, силу напряжения. С внешней стороны расположены следующие обозначения:

• OFF – вкл/выкл;
• ACV – напряжение (переменное);
• DCV – напряжение (постоянное);
• DCA – ток (постоянный);
• Ω – показатель сопротивления.

Есть разъемы для щупов и для тестирования транзисторов.

Проверка цепи на обрыв

Прозвонка – это способ выяснить, проходит ли ток по проводам. Мультиметр подсоединяют, пускают разряд. Прибор показывает сопротивление. Если обрыв отсутствует, устройство издаст звуковой сигнал, а экран покажет нули.

Уровень сопротивления зависит от длины кабеля. Между проводами многожильного кабельного изделия контакта быть не должно – это проверяет мультиметр.

Проверка целостности проводника

Отследить цельность кабеля можно с помощью мультиметра

При этом неважно количество пропускаемого тока – напряжение либо проходит, либо нет. Погрешность измерения не важна

Многожильный провод сначала разделяют, затем проверяют каждый щупами. Если все исправно, прибор издаст звуковой сигнал, а между отдельными жилами будет отсутствовать замыкание.

Если автоматы не сработали

Проверка лампочки

Иногда неполадки появляются из-за скачка напряжения и автоматического отключения автоматов на счетчике. Если на щитке все во включенном режиме, неисправности следует искать в патроне, осветительном устройстве и выключателях.

1. Проверяют напряжение на автомате.
2. Устройство тестируют на исправность – закорачивают концы проводов.
3. Извлекают лампу из патрона.
4. Одним щупом касаются цоколя, другим – центра.
5. Если появился сигнал и значение на экране кроме 0 или 1, устройство исправно.
6. Проверяют патрон – разбирают прибор, проверяют целостность контактов, проводов.
7. Проверяют выключатели – снимают защитную крышку, откручивают болты, вытаскивают из стены; проводят осмотр; концы мультиметра подсоединяют к контактам – если появился звук и значение, устройство исправно.

Подобная проверка позволит выявить неисправности в устройствах (лампы, розетки и другие).

Если автомат сработал

Распределительная коробка

В первую очередь обесточивают жилье через отключение общеквартирного автомата. Выполняют следующие действия:

1. Отверткой отсоединяют проводник.
2. Отвинчивают лампу накаливания из патрона.
3. Касаются одним щупом проводника, другим «нуля».
4. Если появляется сигнал, электрика закорочена;
5. Необходимо найти распределительную коробку вверху, под потолком.
6. Разделяют провода, проверяют щупами, затем снова проверяют кабели на щитке квартиры.

Если сигнал зазвучит при проверке от щитка до коробки, значит проблема на этом участке. Если нет –проверка продолжается.

Проверка розетки

Для тестирования розетки подойдет любой мультиметр – аналоговый и цифровой. Прибор позволит выявить работоспособность и уровень напряжения. Измеритель подготавливают – включают, устанавливают ручку на переменное напряжение. Для бытовых помещений подойдет уровень 750 Вольт.

Когда на экране высветятся три ноля, вставляют щупы в отверстия (красный слева, черный справа). Стандартное напряжение – 220 Вольт. Значение может отличаться в пределах 10% (по ГОСТу).

Проверка электропроводки

Проверка электропроводки на этапе прокладки

Прежде всего, на этом этапе проверки, необходимо обратить внимание и определиться с теми потенциальными проблемами, с которыми существует реальная возможность столкнуться в процессе прокладки новой электрической проводки. Обычно проводку прокладывают, как правило, по голым стенам

После этого перекрывают штукатуркой, а также и выполняют финишную отделку стен в помещении.

Первый раз проверять всю электропроводку требуется до начала проведения всех штукатурных работ, этот процесс касается любих типов зданий, будь электропроводка в бане или же в квартире! Если этого не сделать, то вас может ожидать в дальнейшем такой неприятный сюрприз, при котором для устранения разного рода неполадок с электропроводами нужно будет вскрывать штукатурку, а после окончания работ все заново штукатурить.

Схема электрической проводки

На этом этапе источники возможных проблем, которые могут возникнуть в скрытой электропроводке, условно подразделяются на две основные группы.

• Первая из них – это ошибки мастеров, таких как штукатуры, бетонщики, строители, отделочники и т.д).
• Вторая же – это ошибки электрика.

С первой группой неполадок бороться возможно только лишь неусыпным надзором. А вот ошибок электрика возможно заранее избежать. Для этого необходимо тщательно следовать прорисованной схеме электрической проводки в процессе ее прокладки, а также внимательно проверять ее перед началом проведения этапа отделочных работ.

Простая проверка новой электропроводки

Есть несколько советов, с помощью которых можно убедиться в исправности электропроводки. Нужно проверить ее в плане того, нет ли короткого замыкания. То есть не должно быть никакого контакта между землей и нулем, фазой. Уровень качества изоляции электропроводов при высоком напряжении зависит напрямую от степени качества кабеля. То есть, нужно не поскупиться и приобрести не очень дешевый вариант материалов и тогда проблем, вероятнее всего, не возникает.

Следующим этапом проверки является визуальный контроль состояния и качества изоляции кабеля. Все механические повреждения обязательно следует устранить до того момента, как кабель перекроется штукатуркой или отделочным материалом.

Проверяем розетку

В том случае, когда на предыдущем этапе все хорошо, возможно переходить на следующий этап проверки – нужно выполнить прозвонку проводки (этот этап так же очень важным при пайке проводов). Каждому хозяину помещения не помещает максимально подробно ознакомиться с описанием процедуры прозвонки. По определенному алгоритму возможно проверять не только новую проводку, но и такую, которая расположена в жилой квартире или доме.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Измерение ёмкости конденсаторов

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

• перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
• подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

Как подключать щупы

• включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
• закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
• взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
• в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

• классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
• обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
• пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Первичный осмотр после покупки

Проводка в новостройке с черновой отделкой

Проверка состояния электропроводки – первое, что необходимо сделать после приобретения жилья. Даже мелкие неполадки могут привести к замыканиям, пожарам и другим неприятным последствиям.

Новостройка

В новом жилье проводку исследуют до капитального ремонта и отделочных работ. Сначала рассчитывают мощность приборов, которые будут в помещении, определяют сечение кабеля, сравнивают.

Внешний визуальный осмотр, соответствие правилам прокладки – обязательные моменты. Чтобы проверить проводку в доме, если она уже закрыта штукатуркой, следует воспользоваться мультиметром. Замыкается цепь выходящих концов кабелей, проверяется щупами прибора.

Старое жилье

«Вторичные» или более старые постройки проверить сложнее. Сначала нужно найти распределительные коробки, выяснить расположение розеток, включателей, ламп. Провода в коробах не должны быть повреждены, не допускается ржавчина или другие загрязнения – такую электрику меняют.

Подобным образом осматриваются розетки и другие приборы. Снимаются защитные крышки, сопротивление замеряется мультиметром.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм

Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д

Прозвонка проводов и кабелей при ремонте проводки в квартире

Прозвонка проводов и кабелей – необходимая процедура после полной или частичной замены домашней электропроводки. Помимо этого, прозванивать проводку в квартире или автомобиле необходимо, когда имеет место электрическая неисправность, но точное место ее локализации неизвестно.

Конечно, для проверки электрических коммуникаций проще и надежнее всего воспользоваться услугами специалиста. Но электрика из управляющей компании иной раз ждут сутками, а у частных мастеров расценки весьма высоки. Поэтому все чаще хозяева предпочитают проводить несложные работы, связанные с электричеством, самостоятельно.

И в этой статье речь пойдет о том, как проверить проводку в квартире, не прибегая к посторонней помощи.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Обрыв провода на начальном этапе может произойти по вине как электриков, так и отделочников. Чтобы избежать неприятных последствий и лишней работы, прокладывать электрическую линию необходимо по составленной заранее схеме. Перед тем, как замуровывать провода в стене, необходимо проверить электропроводку на наличие обрыва.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания.

Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ.

Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

• Силу тока.
• Напряжение.
• Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

• Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
• Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
• Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
• Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
• На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

• неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
• слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Диагностика электропроводки

Диагностика электропроводки — услуги электрика москва

Наша компания проводит все виды электромонтажных работ, в том числе и диагностику электропроводки . которая может включать поиск обрыва электроцепи, прозвонку кабеля между контрольными точками, устранение короткого замыкания.

Электрики нашей компании в самые сжатые сроки выполнят диагностику электропроводки в Вашем помещении . найдут и устранят обрывы в электроцепи, устранят КЗ, выполнят прозвонку кабеля между точками, иными словами проведут весь комплекс работ, необходимых для того, чтобы выявить и устранить все возможные неполадки в работе Вашей электросети.

Вам останется только закончить начатый ремонт, или провести все запланированные работы по подключению электроприборов, зная, что электрическая система Вашего дома, офиса или любого другого помещения в полном порядке, диагностика электропроводки проведена на самом высоком качественном уровне, и все обнаруженные неисправности не только успешно устранены, но и предотвращено появление новых.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт. при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке. При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше. Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Как проверить бронепровод

Проверка бронепроводов осуществляется по трем типам неисправностей, каждая из которых может полностью нарушить процесс искрообразования:

Пробой высоковольтной изоляции

Напряжение при воспламенении свечей достигает нескольких тысяч вольт. На открытом воздухе искра проскакивает на расстоянии до 3-5 мм. При нарушении качества изоляции, искрообразование шунтируется пробоем на корпус двигателя, и свеча не работает.

Диагностируется визуально, при заведенном двигателе. Ночью, или в закрытом гараже с выключенным освещением, пробой явно прослеживается.

Обрыв центрального проводника высоковольтного провода

Кроме того, что на свечу не поступает напряжение, есть еще одна опасность. В месте обрыва может проходить паразитный разряд, разогревающий резиновую изоляцию. При длительном воздействии, возможно возгорание резины.

Повреждение или обрыв контактной группы

Признаки и последствия аналогичны обрыву центральной жилы. И повышение сопротивления центральной жилы. Причины – временной износ (уменьшение толщины от коррозии), обрыв нескольких нитей проволоки в жгуте. Высокое сопротивление проводника не позволяет электрическому току достичь необходимой величины, и требуемое напряжение не доходит до электродов свечи зажигания.
